Всем добрый вечер.

С переходом к токарным работам приходит предчувствие, что этот усилитель все таки заиграет.  Надеюсь он это сделает не плохо так как компоненты собирались и мотались в ручную исключительно с любовью.



На фотографии изображено размещение компанентов.  С верху два анодниных трансформатора (гм 70 и анодник предваря).

По середине два анодных дросселя. Первый анодный дроссель гм 70. Второй дроссель анодного предваря.

В низу расположены ( с лева на право):

1. Дроссель (накал гм 70)

2. Плата плавного старта накала гм 70.

3. Дроссель (накал гм 70).

4. Трансформатор накала гм 70.

5. Трансформатор смещения ГМ 70 и накалов 6 вольт.



Перед сверловкой подскажите - правильно ли размещены компоненты. Не хочу наловить фон.

Спасибо


  • Like (+1) 1
  • Replies 985
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Фломастер
Фломастер

Как я уже где то ранее писал, мной ведется работа по созданию удобного в обслуживании, универсального корпуса для лампового усилителя, позволяющего просто и без ущерба для внешнего вида изменять схемо

Фломастер
Фломастер

Сложность и качество исполнения меня не особо пугают, вот точность расчетов для меня проблема... Материалы запланированы, скажем типовые, отечественные. Межкаскадник - из двух Ш кинотеатрального, выхо

Сидоров СА
Сидоров СА

Этот проект родился в далеком 2009 году...Сначала драйвером стояла С3G,потом добавился межкаскадник танго,потом 6V6 в триоде...В середине 2000ых силовых готовых под данный проект как бы в природе не б

Posted Images

Карабасс Proficient

Карабасс

Posted
Posted

Дроссель накала ГМ 70 при токе 3А на лампу, не маловат ли дроссель да и нужен он в накале как и плавный старт накала?

Вот задержка анодного тут не помешает.

По поводу фона на данном этапе место расположение трансформаторов ни о чем не говорит, нужно понимание компоновки в целом.

Да и анодных дросселей хорошо бы поставить каждый на свой канал. Не понимаю что там делают пусковые емкости в таком количестве, схема которую вы хотите реализовать не помешала бы в этом разобраться подробнее.



Кружка Local

Кружка

Posted
Posted

Типовые намоточные времен СССР в таком проекте вообще не рулят (разве что дроссели) по причине собственного гудежа в штатном включении, который перекроет любой фон.

  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

Добрый вечер.

Это моноблоки. На фото один канал.

Дроссель стоит по плюсу и по минусу. Д 260. Он на 25 ампер. Можно поставить резисторы - но есть 4 одинаковых дросселя.

Плавный старт накала обязателен. Она питается 20 вольтами 3 Ампера. От переменам жуткий фон. Плата это постоянка и медленный накал в течении 30 секунд.



По анодному стоит отдельный тумблер. В планах поставить таймер. Таймером можно ставить задержку от 1 до 10 минут.

Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, Кружка сказал:

Типовые намоточные времен СССР в таком проекте вообще не рулят (разве что дроссели) по причине собственного гудежа в штатном включении, который перекроет любой фон.

Блок питания двух полупериодный. Со средней точкой.

Трансы очень даже рулят.

Дросселя намотаны ПЭЛШО.


  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, Юрий_Б сказал:

Хорошо бы на схему взглянуть, а так лечение больного по телефону.

Взгляните.

Добрый вечер.


  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted
4 минуты назад, Lukasarts сказал:

Трансы очень даже рулят.

Если у вас рулят - замечательно! Видимо, мне по жизни не настолько везло и вся это зелёно-рыжая братия однозначно в утиль. За исключением разве, что варианта пары штук последовательно, да и то не всегда.

В добавок не припомню ни одного ТА, чтобы в ДППВ под ГМ70 подошёл.

  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, Кружка сказал:

Если у вас рулят - замечательно! Видимо, мне по жизни не настолько везло и вся это зелёно-рыжая братия однозначно в утиль. За исключением разве, что варианта пары штук последовательно, да и то не всегда.

В добавок не припомню ни одного ТА, чтобы в ДППВ под ГМ70 подошёл.

Так вот же он


Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, sova сказал:

ТАНы, это  ужас, может правда мне современные попадались.

Анодные ТА ...не ТАН.

ТАН у меня один. Да и тот на смещение и питание накалов предварительного усилителя.

sova Local

sova

Posted
Posted

Как то сделал ум на ГМ 70, звук  хреноватый.  Судя по комплектующим, затрат много,  а толку будет боюсь, мало :((

Звук был такого же плана как на китайском МА-845, с 845 ми лампами_, лампы громадные, понтов много,  а звук мутный. Рядом оказался нмецкий на ЕЛ84, переиграл, на раз. КУпил помню за 100 евро, сейчас уже такие продают за 700.

  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, sova сказал:

Как то сделал ум на ГМ 70, звук  хреноватый.  Судя по комплектующим, затрат много,  а толку будет боюсь, мало :((

Тоже хочу наступить на такие же грабли.

  • Like (+1) 1
sova Local

sova

Posted
Posted

Будьте готовы. К разочарованиям.  НЕ зря ГМ-70, уходят НОС, не бу,  по 50 евро, а хорошие прямонакалы  -под 1000 и много более, за щтуку.

  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, sova сказал:

Будьте готовы. К разочарованиям.

Я в Донецке живу ..ДНР..   ...... ........ Дальше и глубже уже не разочаруюсь. Дальше Некуда...

sova Local

sova

Posted
Posted

Я получил приличный звук перемотав выходник на КИНАП У-90, на 6п3с, они и сейчас стоят как одна лампа ГМ-70.

Карабасс Proficient

Карабасс

Posted
Posted
26 минут назад, Lukasarts сказал:

Дроссель стоит по плюсу и по минусу. Д 260. Он на 25 ампер.

Дроссель с индуктивностью 0,0006Гн в данном случае как мёртвому припарка, очень маленькая индуктивность! делайте выпрямитель и накал у лампы с заземлением средней точки.

26 минут назад, Lukasarts сказал:

Плавный старт накала обязателен. Она питается 20 вольтами 3 Ампера. От переменам жуткий фон.

Плавный старт накала ничего не дает, фон от него не зависит, а накал ГМ70 нужно питать постоянкой!

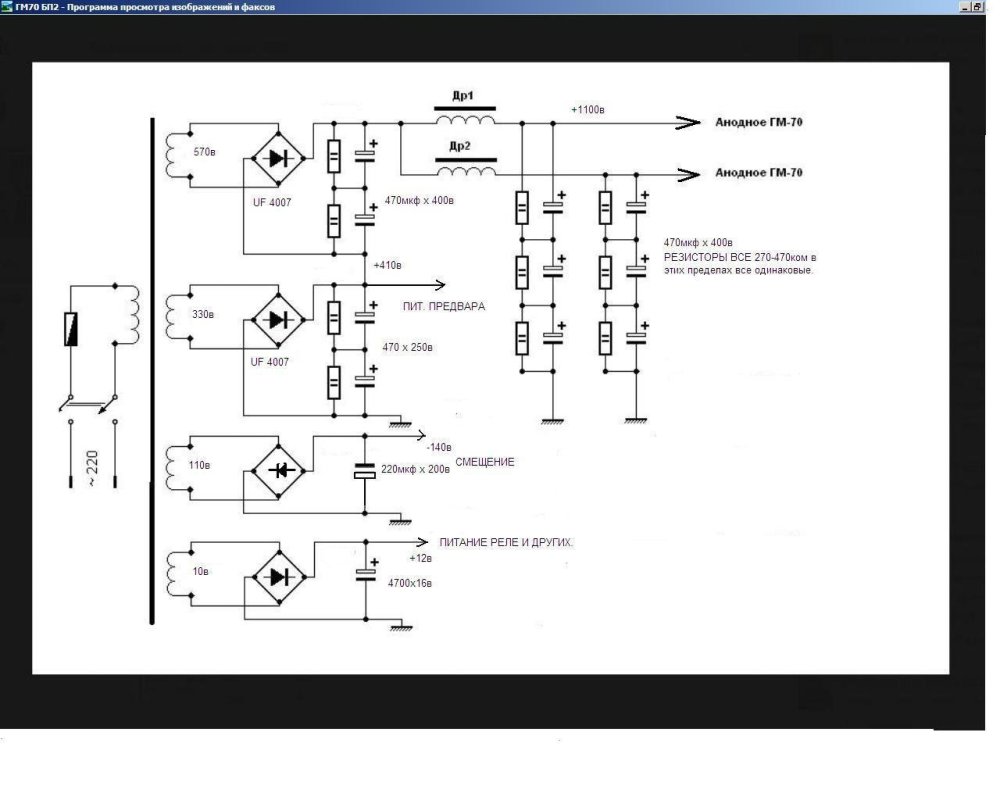

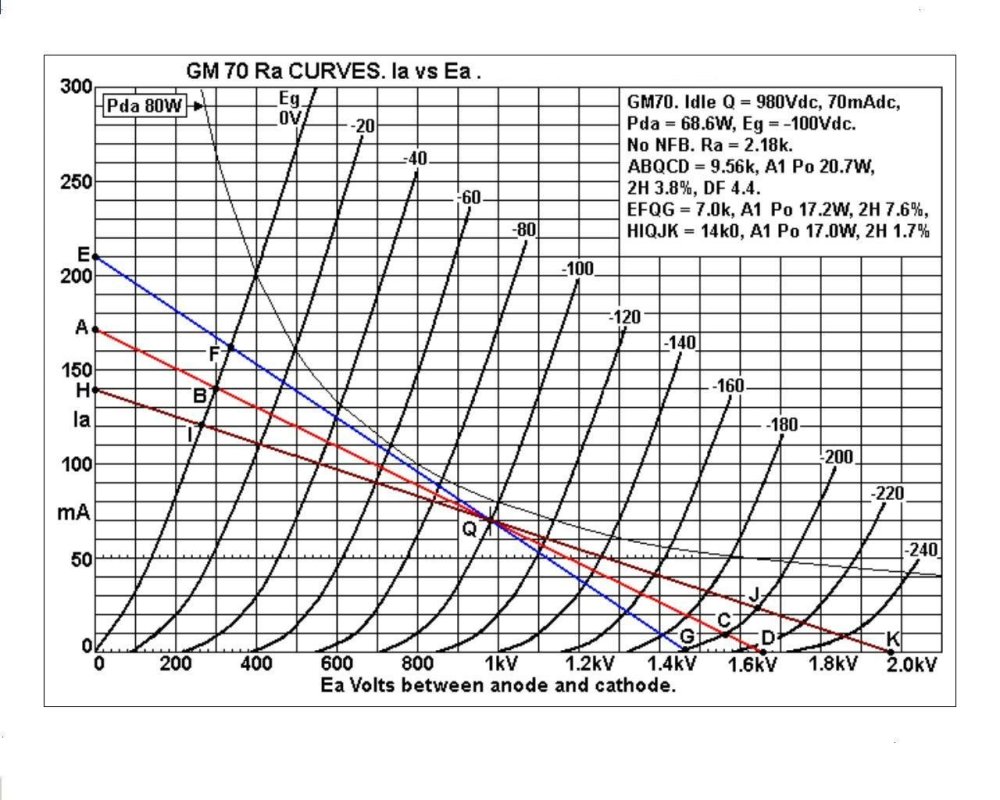

БП ваш с извращением 1642 вольта на выходе зачем? ГМ 70 нужно 980-1100 и ток 120-100мА, дроссель 39 генри избыточен ,про емкости молчу вовсе. Схема бп можно взять за основу.





164967285943482798.thumb.jpg.721b6028bcb5ce763993a24e432bd87a.jpgСхема организации питания накала ГМ70 выбирайте любую



  • Like (+1) 2
Юрий_Б Local

Юрий_Б

Posted
Posted
5 минут назад, Lukasarts сказал:

Вот лампы

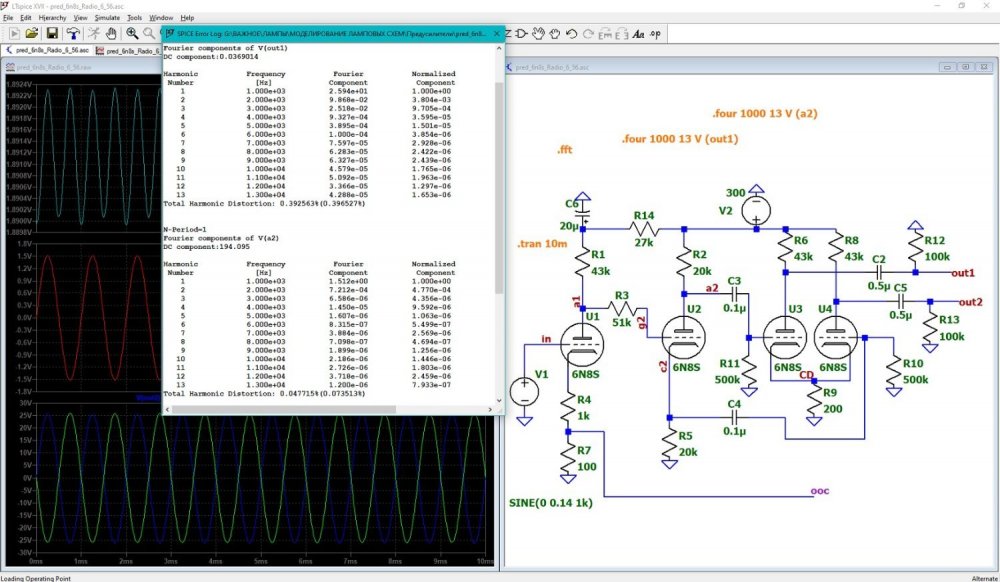

Набор не плохой, макетил такой,  делал два преда: 1. на D3a c MKT, 2. 6SN7+6C19П+МКТ, оба хорошо звучали, но на D3a сибилянты вылезли.



  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, Карабасс сказал:

Дроссель с индуктивностью 0,0006Гн в данном случае как мёртвому припарка, очень маленькая индуктивность! делайте выпрямитель и накал у лампы с заземлением средней точки.

Там в другом смысл.

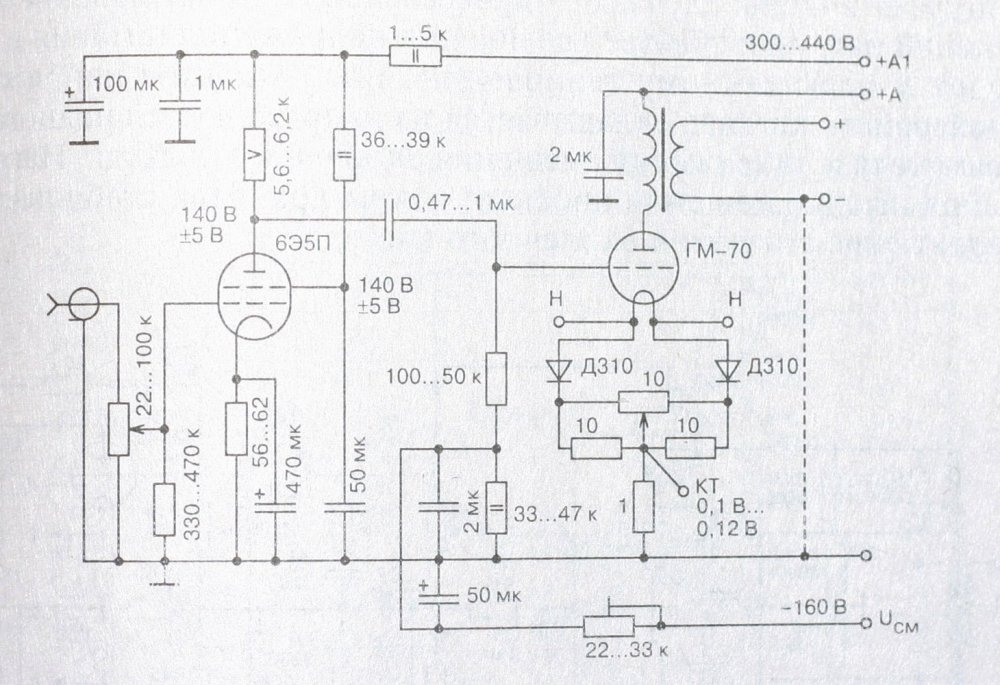

Так постоянкой и питаются. И фона нет вообще. Вот по этой схеме...



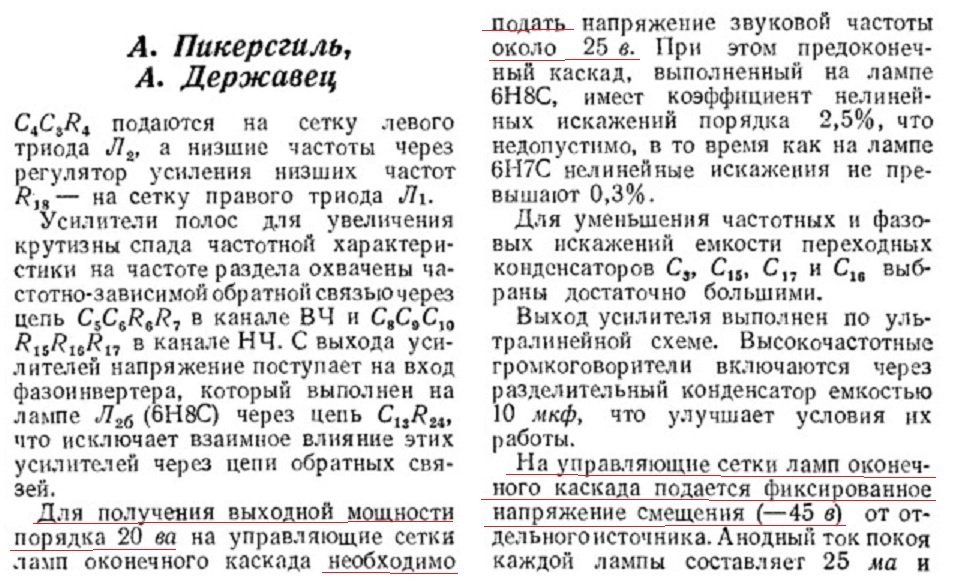

А при анодном в 1000 в ...она не звучит.

1500 - 1600 вот ее)))


  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, Юрий_Б сказал:

Набор не плохой, макетил такой,  делал два преда: 1. на D3a c MKT, 2. 6SN7+6C19П+МКТ, оба хорошо звучали, но на D3a сибилянты вылезли.



Дай бог и я свой допилю... Корпус остался.  Спасибо.
