Коаксиальный студийный монитор.

Владимир Перепелкин · May 14

У нас в клубе отсутсвует тема акустики. За неимением такого места размещаю в усилителях мощности.

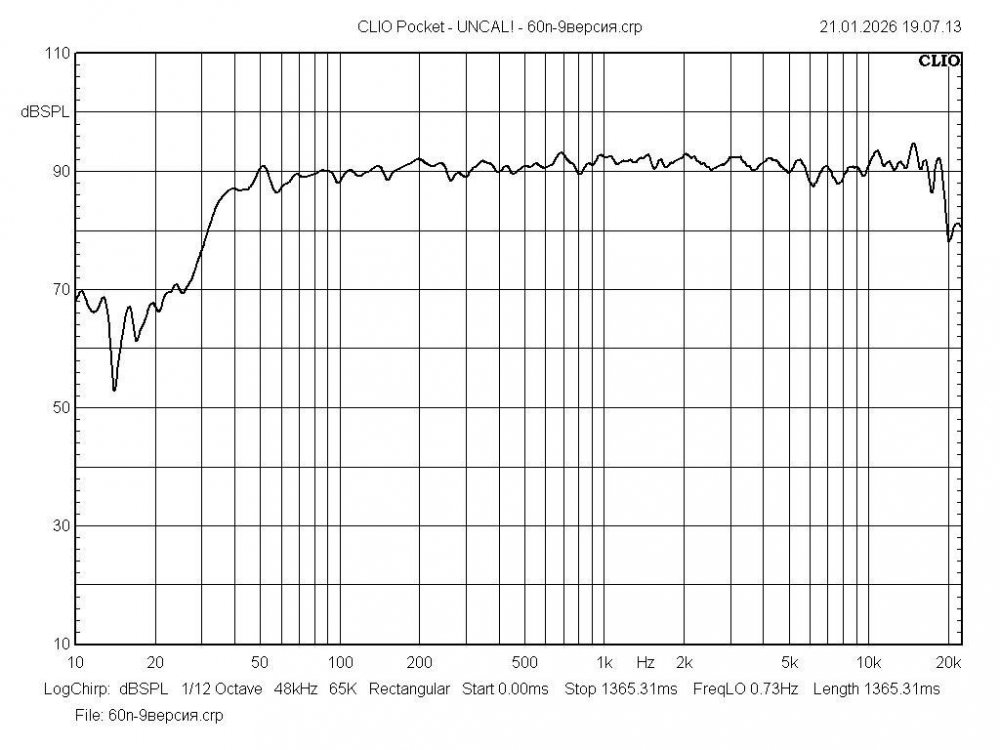

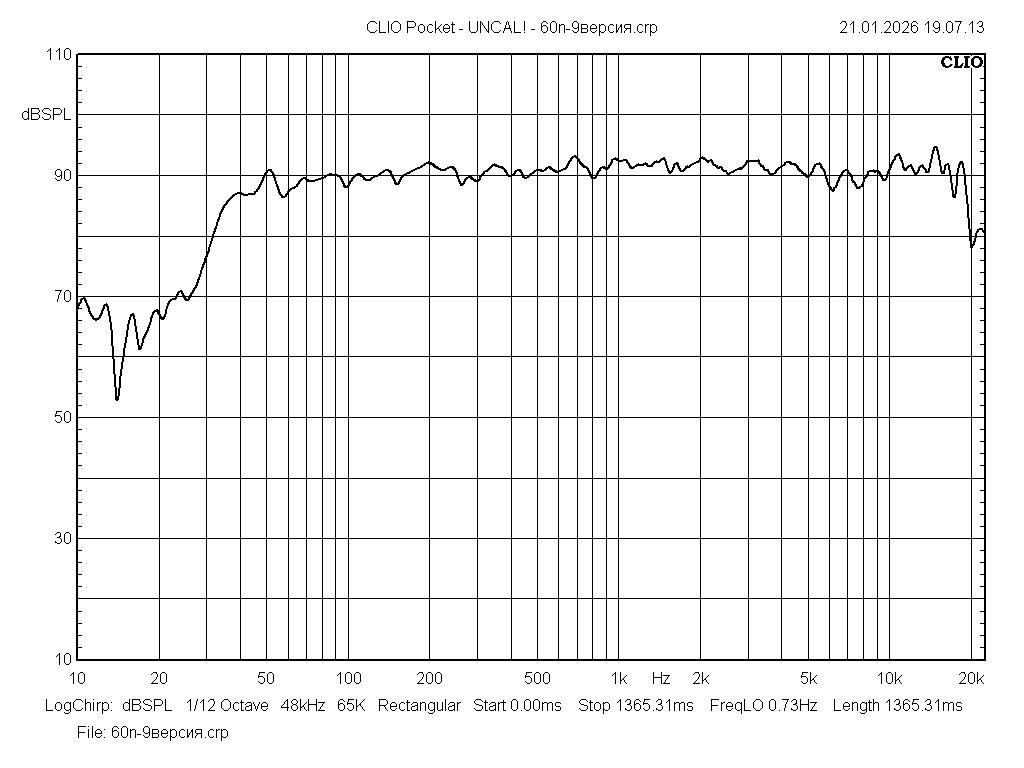

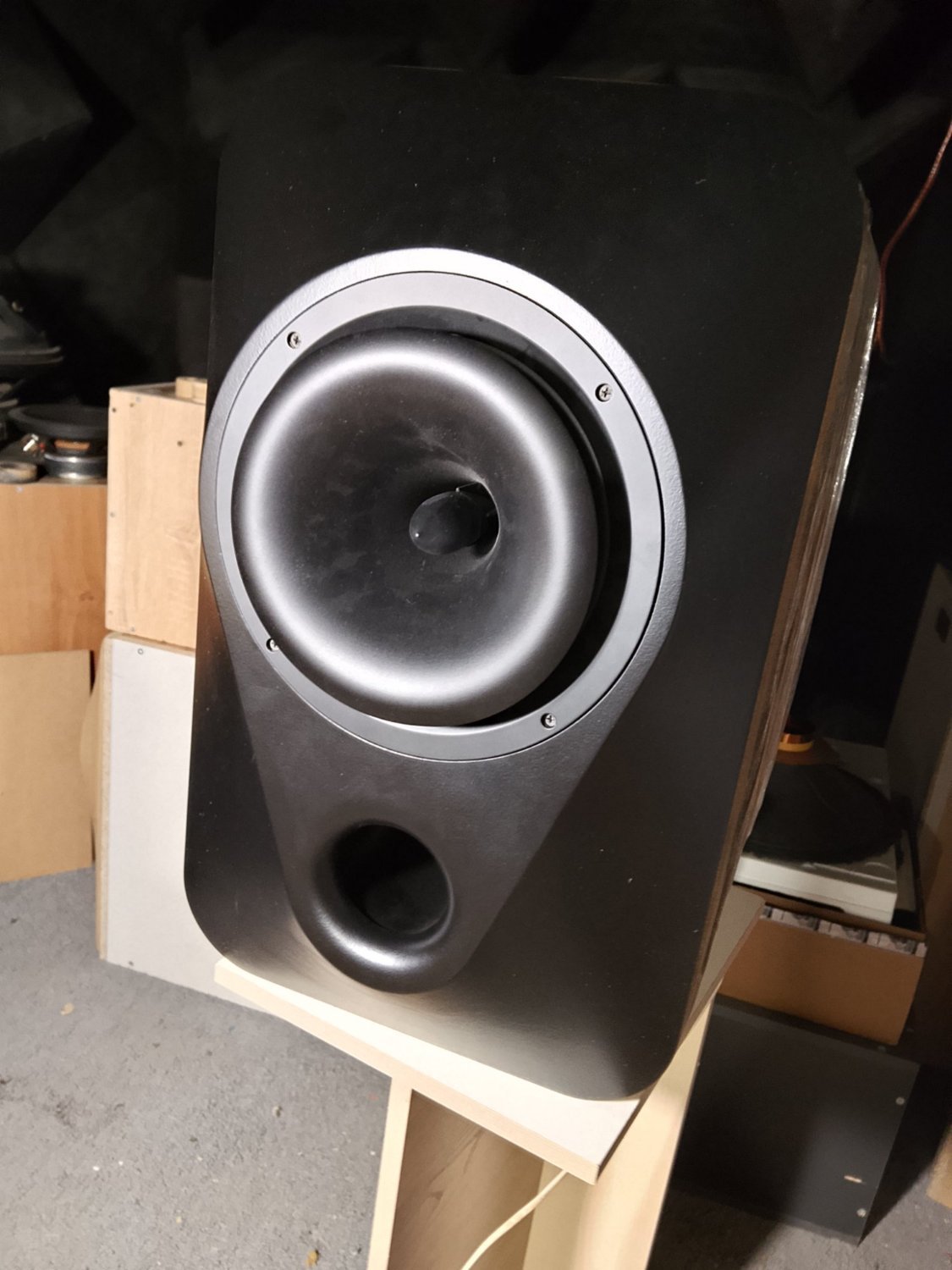

Серийный образец. Коаксиальный студийный монитор ближнего среднего поля. НЧ 10", ВЧ 1,75" и рупор тракстрисса. Частота раздела 1200 Гц. Неравномерность АЧХ +-2 дБ в полосе 100-10000 Гц. Заявленная неравномерность обеспечивается только при использовании АС с усилителем с нулевым выходным сопротивлением. Диапазон воспроизводимых частот 28-22000 Гц по уровню -8 дБ. Чувствительность 86 дБ/Вт/м. Максимальное звуковое давление 122 дБ. Объем НЧ оформления 60 л. Кроссовер пассивный.
Кому интересно дам более подробную информацию и более пристойные фотографии.

Ничего не мешает использовать в качестве домашней акустики.

CHEL_EV · May 14

Мне интересно. Подробнее. Спасибо

Владимир Перепелкин · May 14

НЧ динамик бумажный, профиль экспонента, подвес тороидальный, материал резина. Ширина намотки катушки 22 мм. Внутренний диаметр катушки 75,5 мм. Провод медный. Магнит ферритовый 154х82х20, индукция в зазоре 1,2 Тл. ВЧ звено рупорное, головка Faital HF108. Профиль задней поверхности рупора оптимизирован для подавления выброса на АЧХ НЧ излучателя в области 800 Гц. Для расширения диаграмы направленности на ВЧ краю звукового диапазона в горловину рупора установлено тело Венте.

Внутри корпуса установлены перегородки для подавления полуволновых резонансов. Форма передней панели оптимизирована для подавления дифракционных искажений АЧХ.

Кроссовер второго порядка. Выравнивание динамических головок по звуковому давлению резистивным делителем напряжения. Также приняты меры для обеспечения минимальной зависимости Z от частоты входного сигнала.

Диаграмма направленности 90х90 градусов.

Долговременная мощность 400 Вт. Пиковая мощность 800 Вт.

Уровень термокомпрессии при подводимой мощности 100 Вт не более 0,5 дБ.

Владимир Перепелкин · May 14

Мониторы предназначены для использования в сочетании со сверхлинейными усилителями для полной взаимной реализации всех достоинств.

С ламповыми усилителями применять не рекомендуется.

AlexKorotov · May 14

Так это же аналог таной . У меня кажется д700 на складе, в итоге...

Владимир Перепелкин · May 14

Нет, не аналог. У Танноя рупором является диффузор НЧ динамика. У меня для ВЧ драйвера свой отдельный рупор. У каждого решения есть свой специфический набор проблем.
