и насчитали 0.9а в первичке транса, очень точный расчёт) -
-
Я привел обще доступные рекомендации .... Если у вас есть по намотке на ТПП 287 данные, приведите пожалуйста полные данные по намотке с сечениями и витками...... И какой ТПП на 220 вольт или 127/220 -они как бы разные и есть более поздние изменения, там ниже индуктивность первички. -
Примерно как: чем точнее измерить диаметр сверла пальцами на глаз или спичками в попугаях. И тот и тот очень ценный опыт.
-
Но трансформатор то имеет две обмотки на 127 вольт и для 220 вольтового включения использует отводы - задействует обмотки не полностью. А две по 127 =254 вольта. Поэтому витков больше.... плюс добавлены витки от неиспользованной вторички - кстати очень хорошо добавляют качества в звуке.
-
конечно не верится, стоит один раз ошибиться и все расчёты пшик, провод первички 0.36мм
-
Правильного секционирования для выходного трансформатора нет. Но разделения обмоток на разные обмотки есть. И есть изоляция между обмотками, что как то выполняет свою функцию... Но ...... никто не собирается использовать в качестве ВЫХОДНОГО ТРАНСФОРМАТОРА - это только макетная модель выходного трансформатора схорошим звуком..... но с недостатками в силу другого назначения трансформатора.... Зато с ним можно отработать некоторые моменты и понять какой трансформатор нужен. Особенно если сравнивать, звук ТПП258 и ТПП287 - имеют одинаковые выводы и обмотки, но разную мощность - и разница в звуке очень показательна. Это как бы базовые точки для сравнения - Хуже, лучше...... В Каком диапазоне лучше, а в чём хуже.... Любому человеку чужие убеждения не нужны..... он принимает только собственные оценки... А собственные оценки формируются на основе сравнения с чем то........ И лучше сравнивать с чем то серийным.
-
Всё в кучу) 0.9а в первичке значит мощность транса 200 ватт, а он от силы 90. Более менее известно из ГОСТовской таблицы только то что витков у него в первичке на 220 вольт плюс-минус 800
-
-
Валят это как минус три или минус 0.5дб?
-

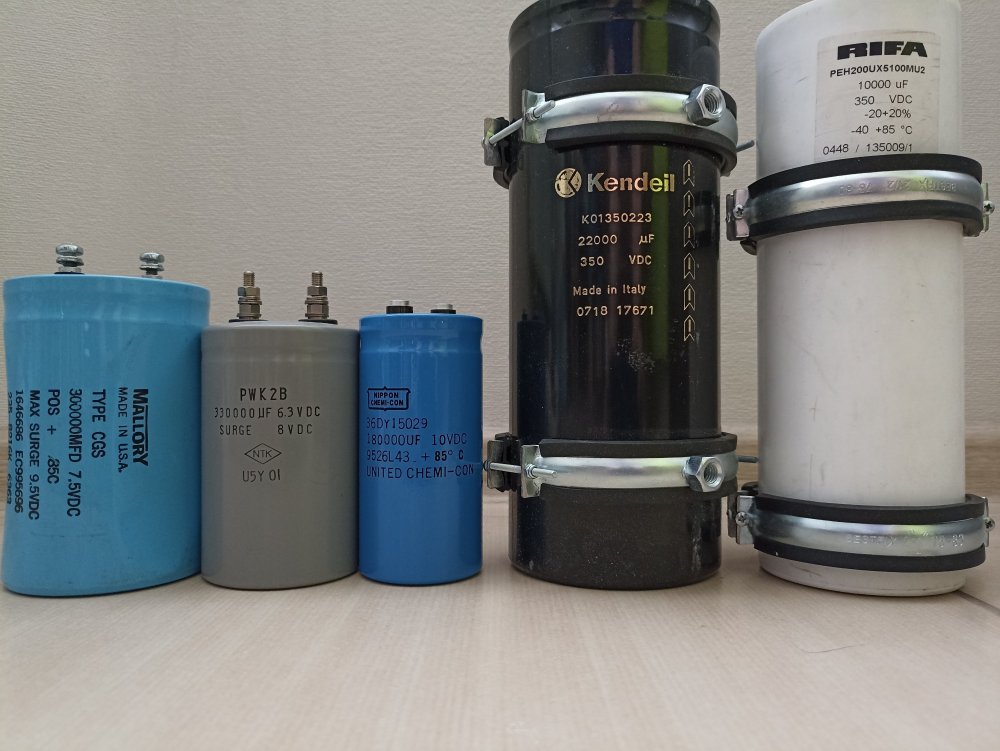

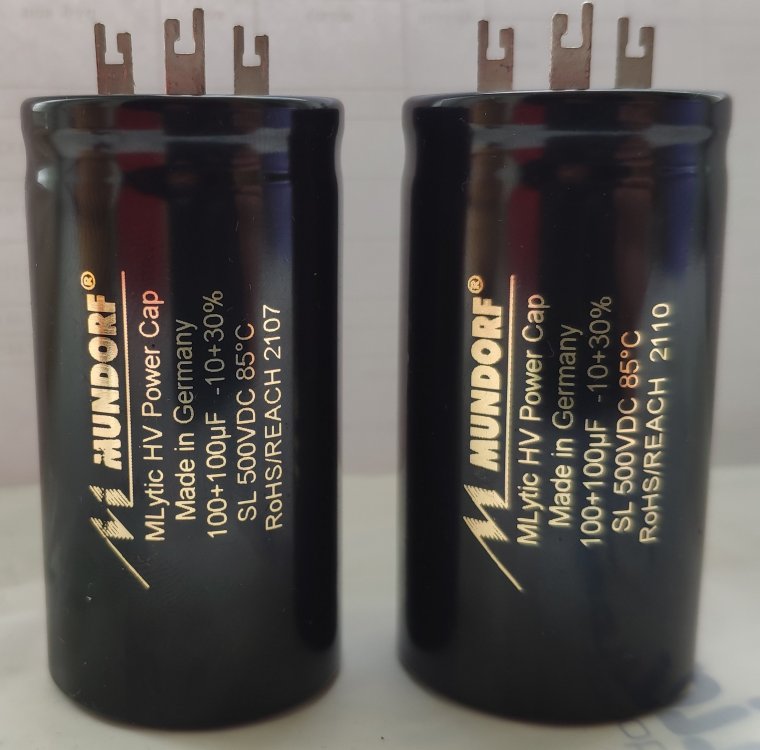

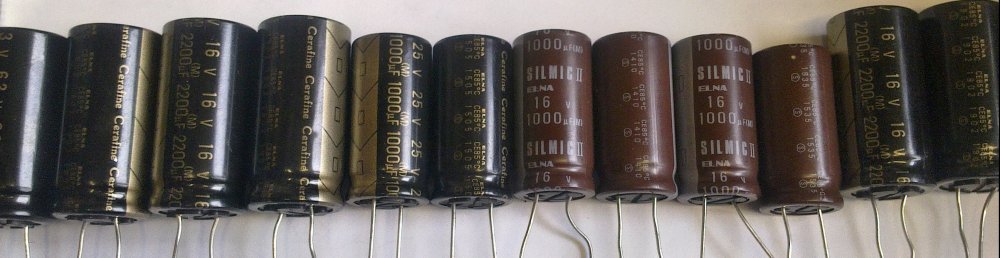

Хотел обойтись имеющимися в наличии деталями, использование дросселей сократило величину емкостей...но 4 штуки все равно не хватило, пришлось дополнительно везти... -
Напишите, какая у вас площадь сердечника, диаметр провода первичной обмотки, диаметр провода вторичной обмотки, сколько параллельных вторичных обмоток..... Полученная индуктивность первичной обмотки (если есть чем померить)..... А так ....... информация не несущая пользы....... Так -Поздравляем , получились симпатичные трансформаторы.
-
Я искал информацию по намоточным данным ТПП287..... но вот сходу не нашёл..... Может нужно искать через систему ГОСТов - это ведь стандартизированный трансформатор, выпускавшийся на нескольких заводах. Если у кого есть точная информация по намотке ТПП287 - ВЫЛОЖИТЕ пожалуйста в этой ветке. Мне ОЧЕНЬ интересна эта информация. Но прикинуть можно..... по рекомендациям по намотке. ТПП287 - сердечник ШЛМ25х40, мощность 90 ватт. В разных справочных материалах указана разная площадь сечения сердечника магнитопровода 9,5 кв.см или 10,0 кв.см ......... или я не правильно понял данные справочные данные - что вполне допускаю. Но для 9,5 кв.см. указана мощность 85 вольт*А..... То есть скорее всего всё таки 10,0 кв. см. Рекомендация по намотке на сердечниках ШЛМ у меня нет, , но есть на сердечниках ШЛ.. Можно со ориентироваться по мощности ... по количеству требуемых витков. +- нам же только прикинуть просто. Так вот для ШЛ25х40 (площадь сечения сердечника 9,0 кв.см.) - у нас расширенные катушки то есть на каждой катушке витков для напряжения 127 вольт - их две по 450 витков + две обмотки по 2,5 вольта это 5 вольт * 3,9 витка/1вольт=19,5..... итого 450+450+20=920 витков....вторичка 10 вольт это 39 витков ... Итого Ктр 920/39=23,5 ..... Интересный параметр- рекомендованная плотность тока - можно прикинуть сечение - 1,8-2,3 А/кв. мм.... возьмём среднее для удобства 2,0 ..... Тогда провод первичной обмотки 0,9/2,0 =0,45 кв. мм .... это примерно диаметр 0,76 мм .... как то очень много, что не верится. Не влезет в габарит намотки. А вторичная обмотка на 10 вольт 2,5 А -получаем сечение 1,27 мм ... и у нас три таких параллельных обмотки. Поэтому очень интересно посмотреть, что там реально намотано по ГОСТу. Так как в справочнике(из таблицы выше) указана плотность тока для ШЛМ25х40 -плотность тока 4,0 а/кв.мм. при нормировке нагрева менее 55 градусов Цельсия...... тогда для первичной обмотки 0,9 А / (4,0а//кв.мм)= 0,225 кв.мм. что соответствует сечению провода 0,53 мм, а вторичка сечению 0,88 мм. Как бы это более похоже на реальность.... Хотя по количеству витков в обоих таблицах примерно одинаково получается, хотя данные даны в разных единицах измерения.
-
Вы маненько не догоняете. Эта панацея находится в статусе действующей, всесторонне обмеренной конструкции. Зря она кажется вам чудом, это достижение столетней давности пришло из измерительной техники. Во времена не столь отдалённые это было неактуально для усилителей зв. частоты, но с некоторого времени УМЗЧ многократно превзошли по линейности измерительные усилители и вот. Да что ж мы, по второму кругу пойдём? Катушку давным-давно охватили общей петлёй ОС; сопротивление фильтров учитывают при перекомпенсации проводов АС, опытным путём установлено улучшение; компенсировать сопротивление катушки динамика - раз плюнуть, я ж говорю: разберитесь, что получится при этом, на какой процент необходима компенсация. У каждой работы есть граница ответственности: электросеть подаёт ЭЭ до ВРУ, дальше разбирается управляющая компания. Проектирование усилителя ведётся до клемм АС, ТУ сформулированы точнее не придумаешь: все промышленные АС требуют источник напряжения с нулевым выходным сопротивлением, там же на клеммах АС минимум искажений напряжения получите и распишитесь. Не могу же я ориентироваться на капризы каждого человека? Не нравится - пишите новые стандарты, принимайте, усилители будут спроектированы по новому. Не нравятся чудовищные искажения АС - флаг в руки - проектируйте новые неискажучие динамики, с любыми требованиями к усилителям, усилители будут моментально спроектированы под новые требования. -
В этой схеме используется кабелечистка и мне лично не понятно ваше недовольство её обсуждением . Вы как человек судя по вашим словам уровня академика , могли бы нам необразованным утереть нос с выкладкой расчётов и доказать обратное . Как вам такое предложение ?
-
-
