Композитные усилители

Sagittarius · March 3

Сам по себе транзисторный каскад сильно нелинеен. Поняв это, инженеры стали проектировать многокаскадные усилители.

История повторяется на новом витке эволюции: нелинейны сами по себе ОУ, и преодолеть эту их особенность мы можем объединением их в двухкаскадные структуры - композитные усилители. Тогда на входе можно применить ОУ с высокими усилением, фед и точностью по постоянном току, а на выход - мощный усилитель. Вместе они образуют мощный линейный усилитель.

В этой теме обсудим, а то и выдадим каждому по схеме, рассчитанной под его возможности и наличные ОУ.

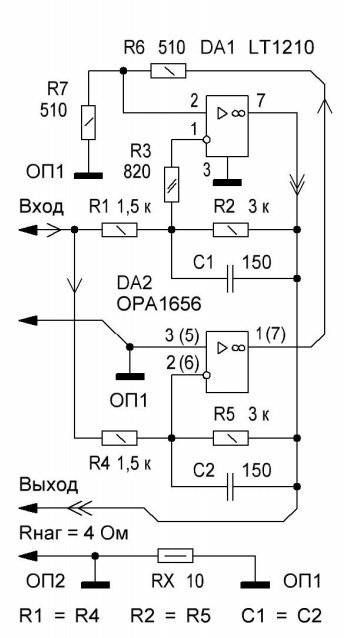

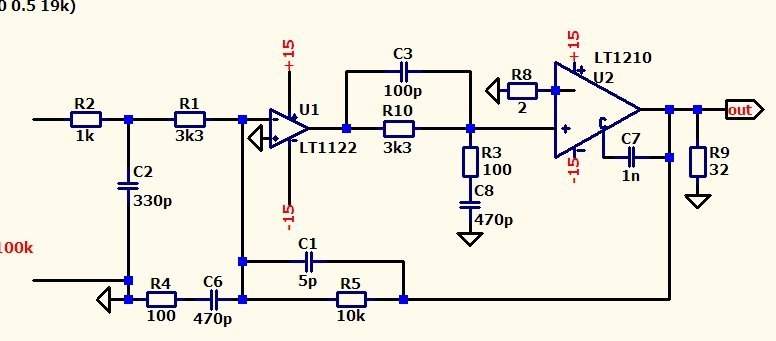

Примеры композитов:

Сверхлинейный композитный УМ РУБЕЖ

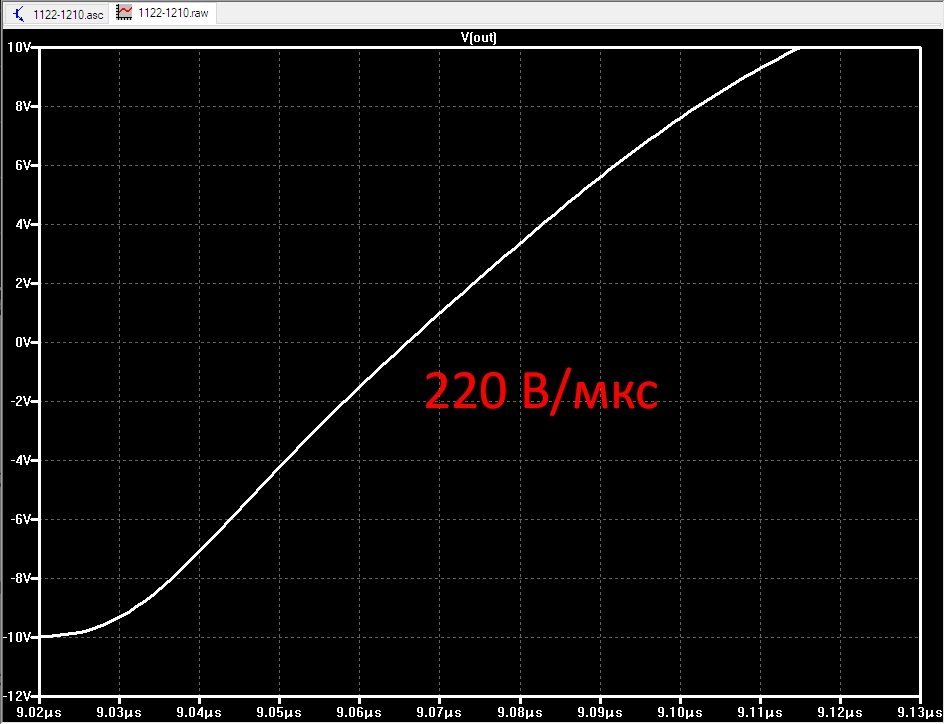

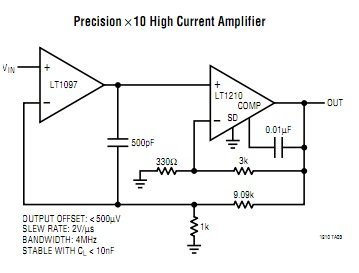

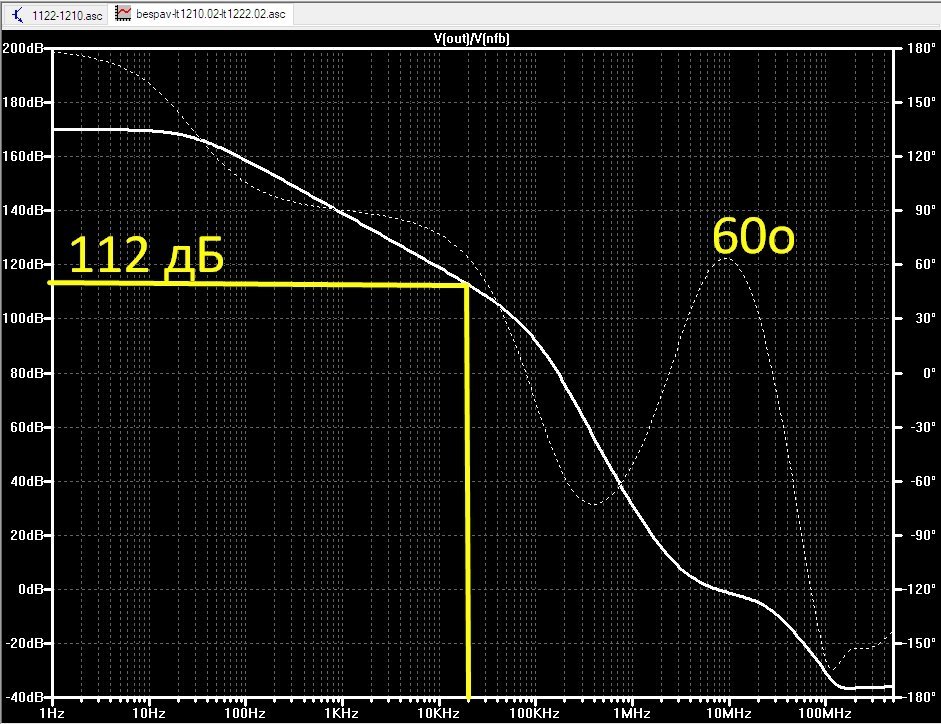

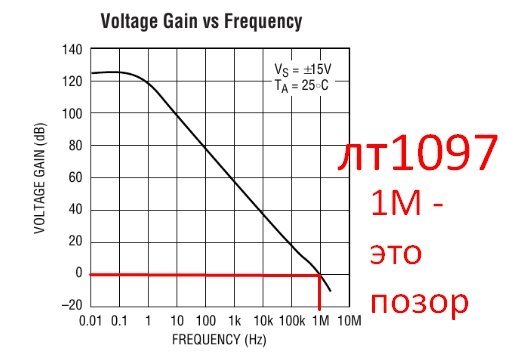

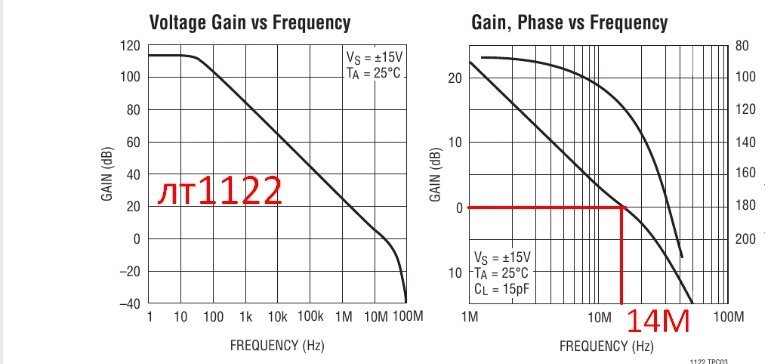

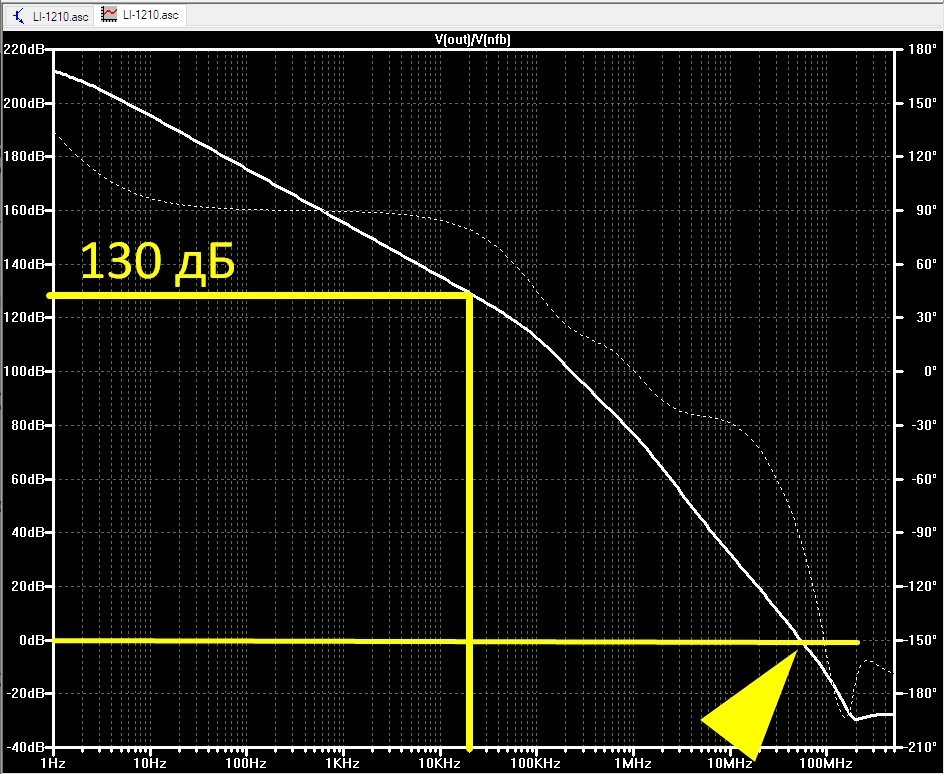

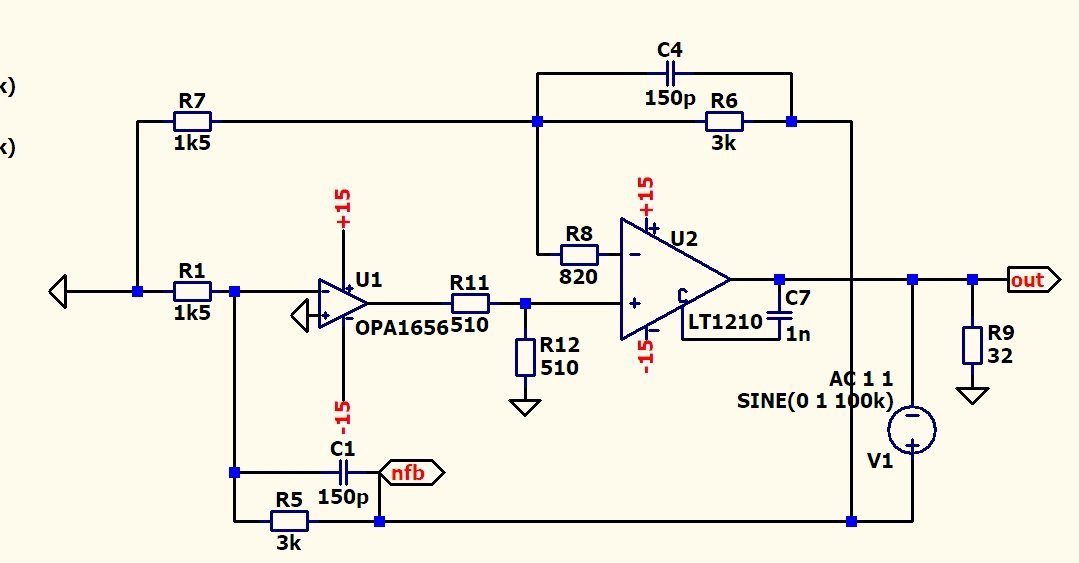

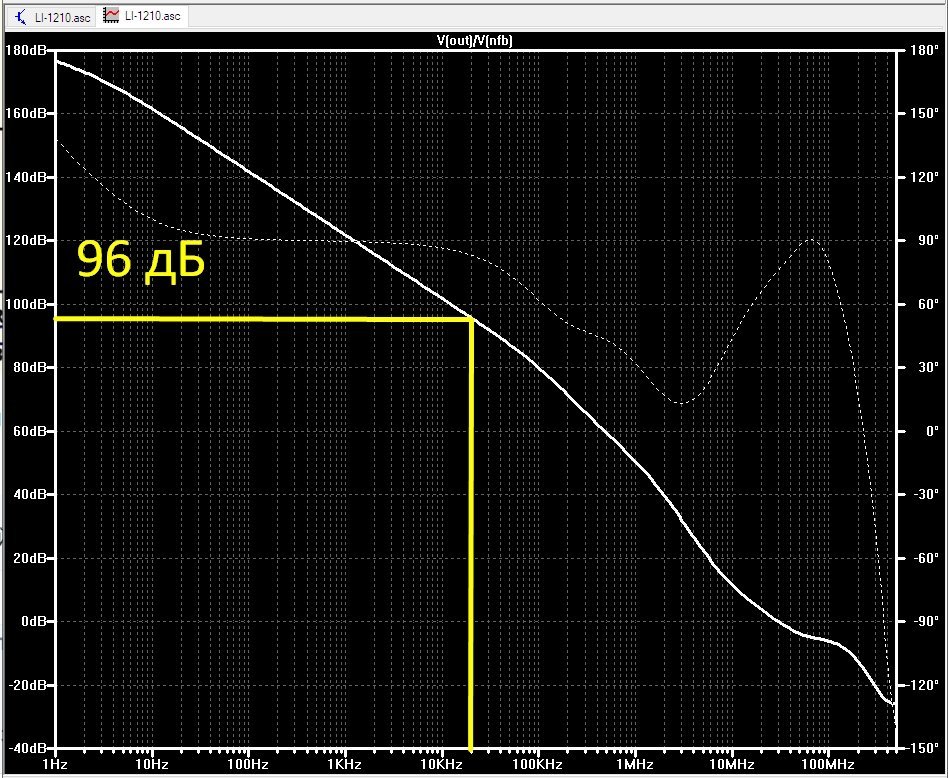

Здесь и парой страниц ниже также разобран один зарубежный композит и русской кувалдой ремонтируем ему геометрию турбины:

decoder · March 3

Виктор ты бы ещё напомнил местным суть типа плавающего питания ОУ " (слежение ) " а то явно они уже об этом позабыли . К примеру подсоединение к нему пассивного темброблока .

Андрей63 · March 6

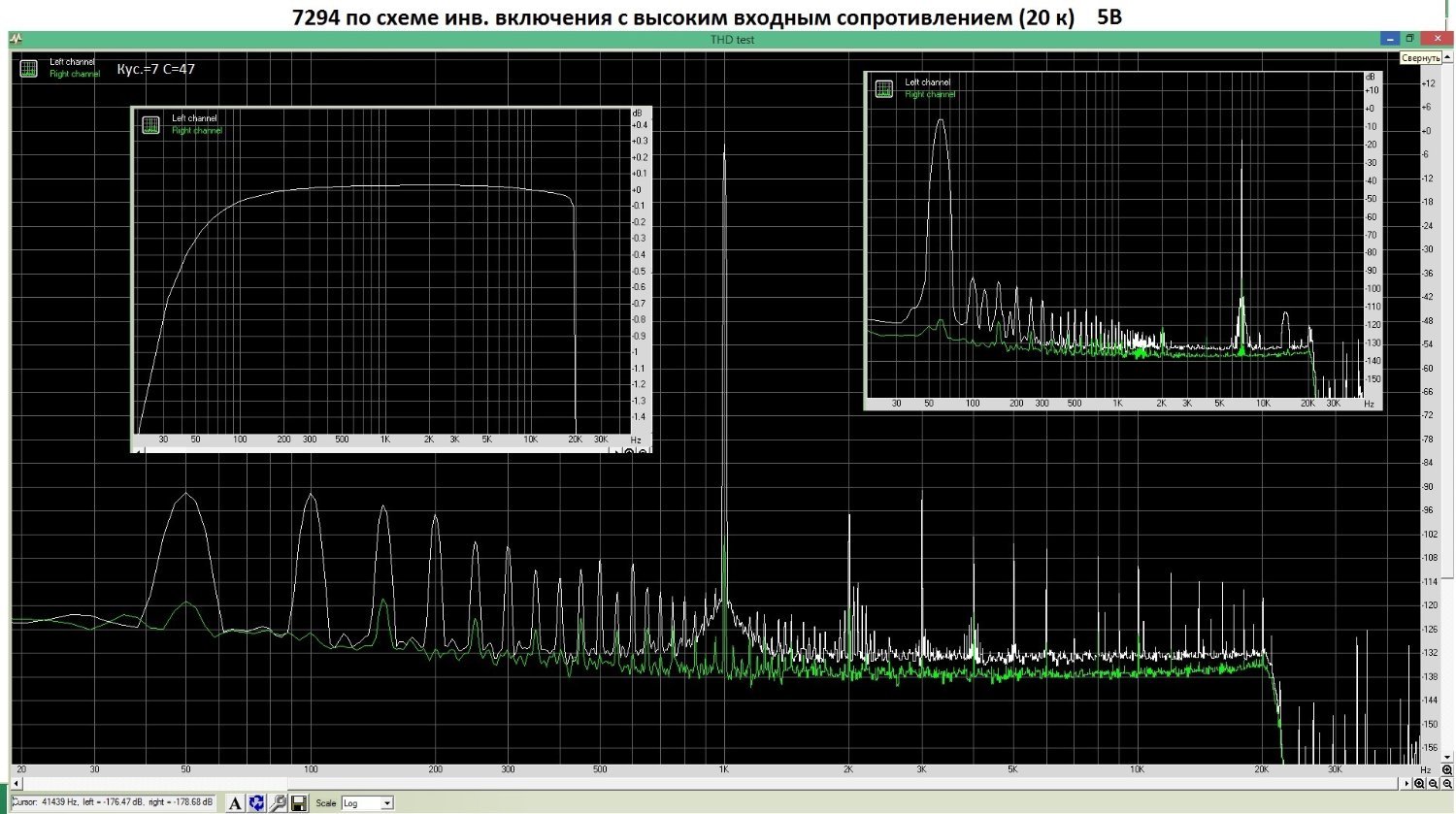

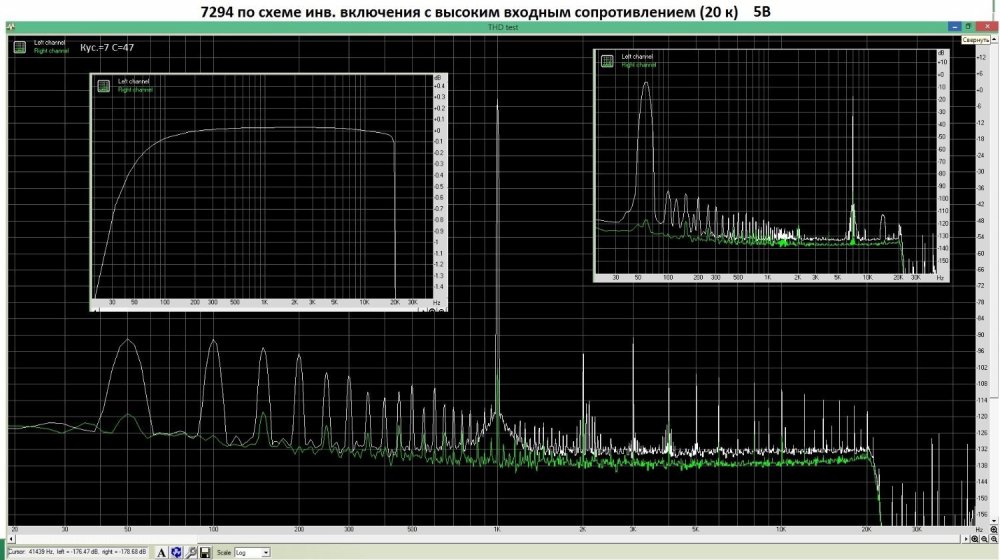

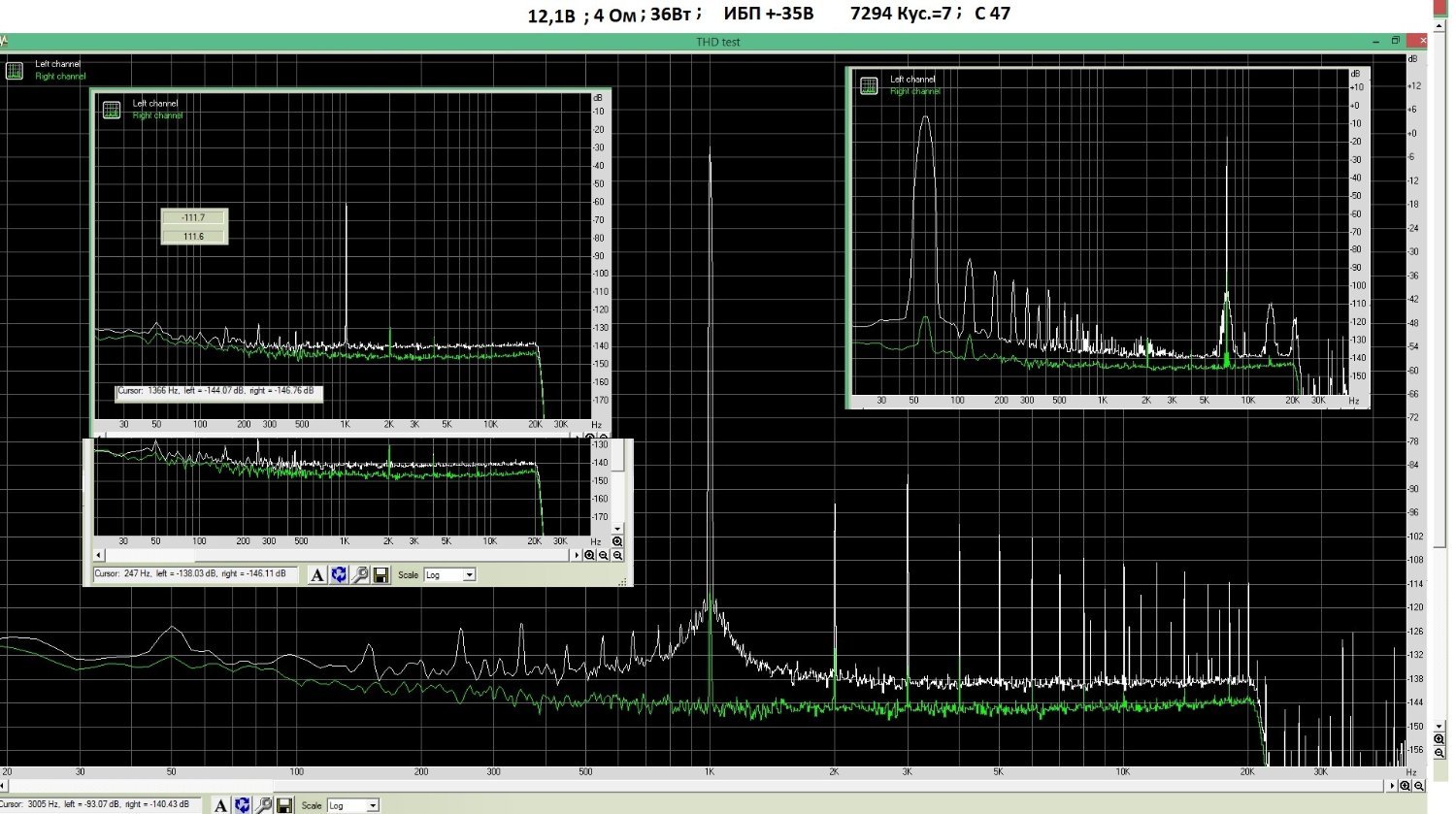

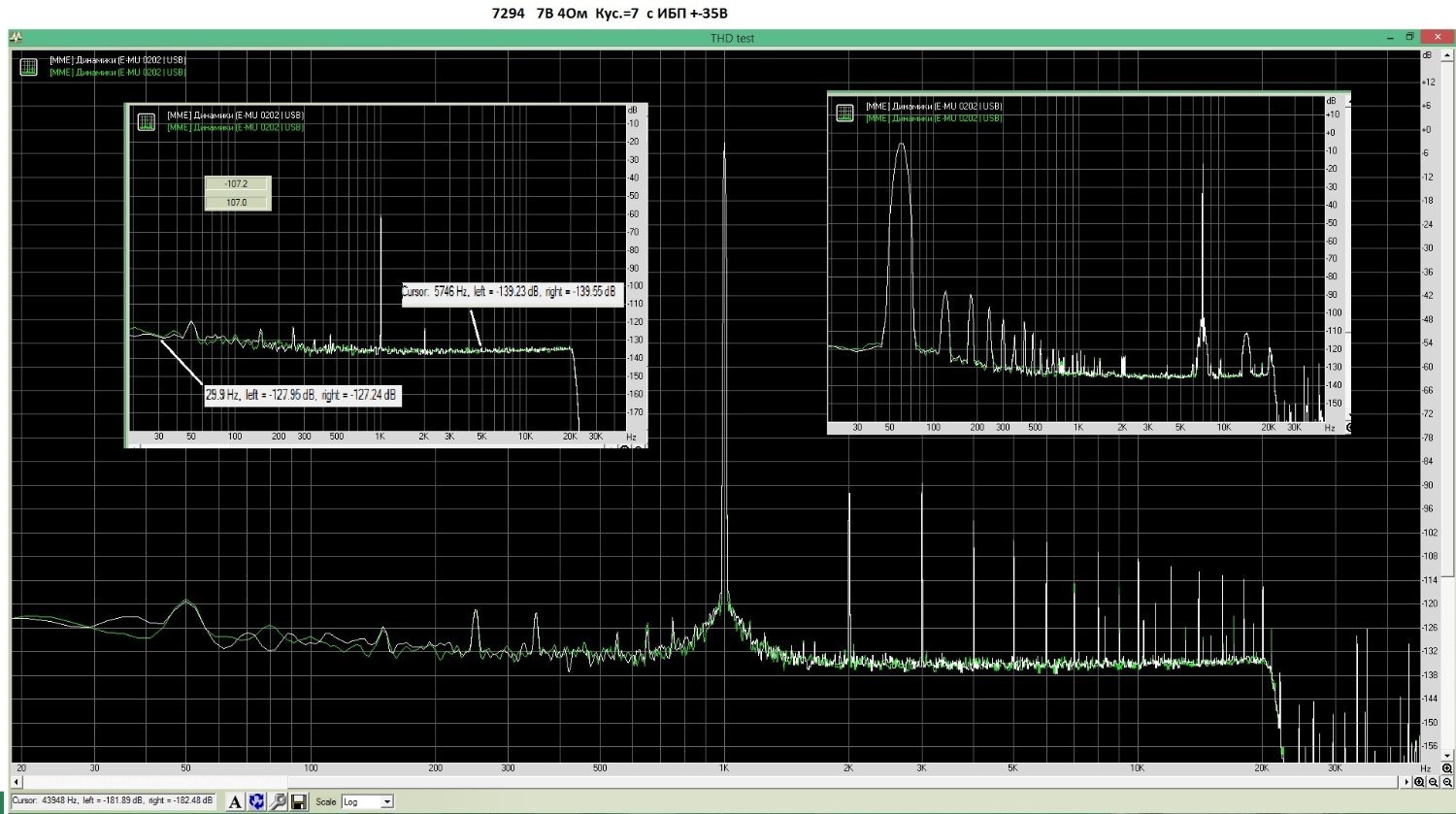

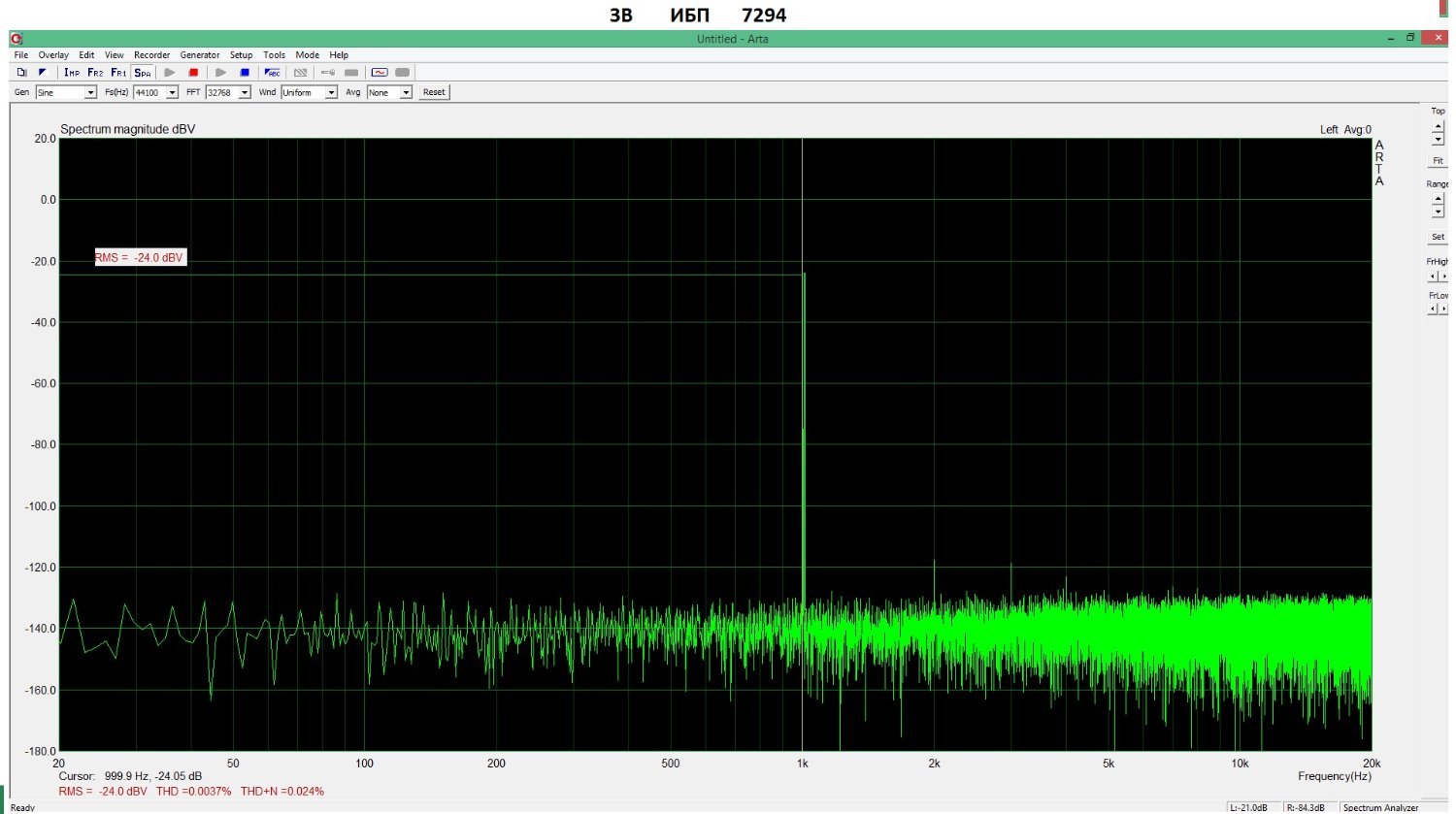

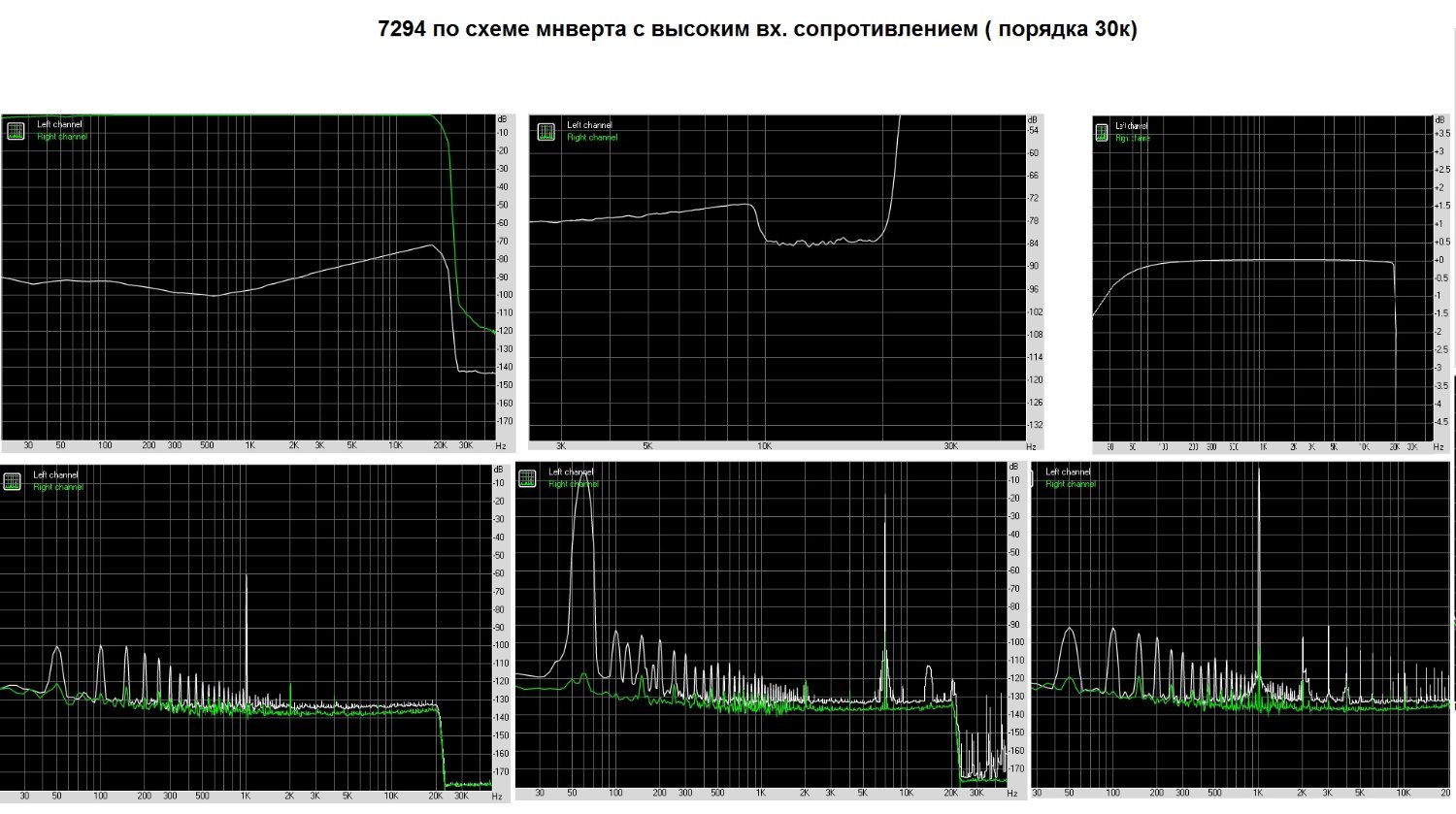

Интересно , а почему не пробовали такую микросхему всем известную TDA7294 в композитном усилителе, очень не плохой усилитель на ней получался раньше.

decoder · March 6

Только что, Андрей63 сказал:

Интересно , а почему не пробовали такую микросхему всем известную TDA7294 в композитном усилителе, очень не плохой усилитель на ней получался раньше.

Я бы не стал ни какие ТДА в композит ставить . На Паяльнике Финн32 до ума схемы с ними так и не довёл . Из за своих плохих частотных свойств в композите с большим петлевым усиление эта гадость плохо работает . 1875 полно новодельных с лучшими параметрами чем всякие ТДА .

Sagittarius · March 29

В 06.03.2026 в 22:04, Андрей63 сказал:

почему не пробовали такую микросхему всем известную TDA7294 в композитном усилителе

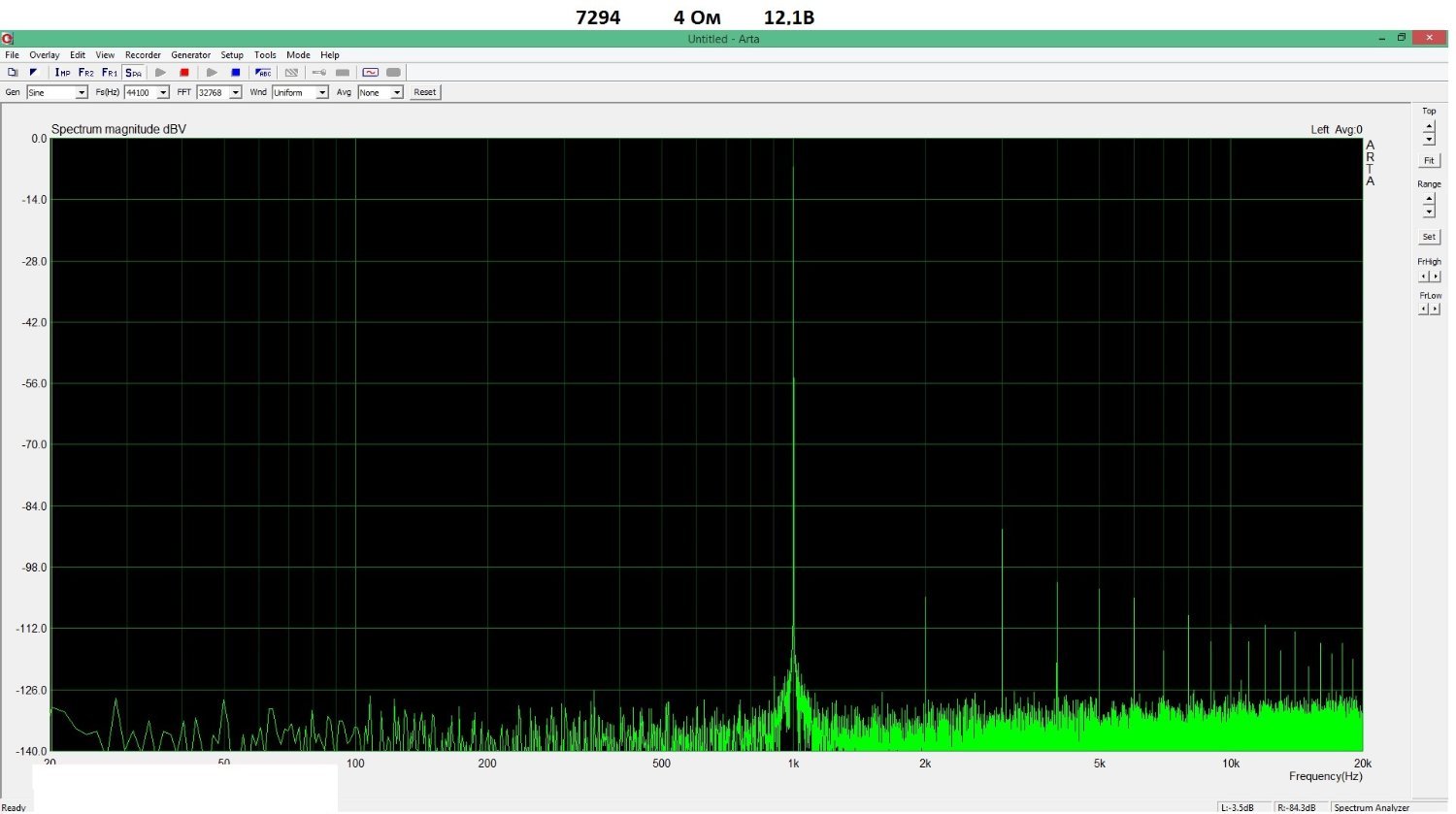

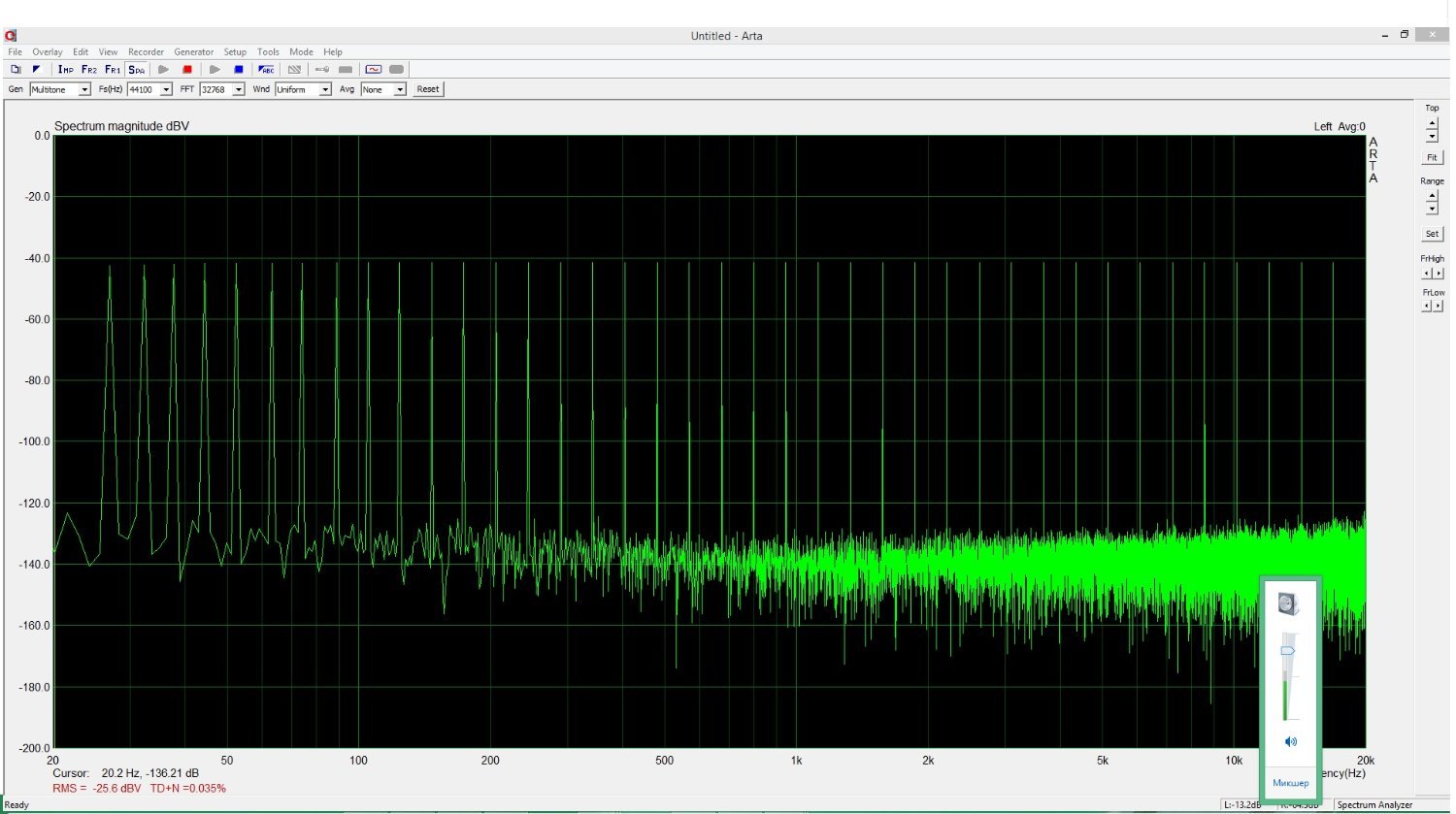

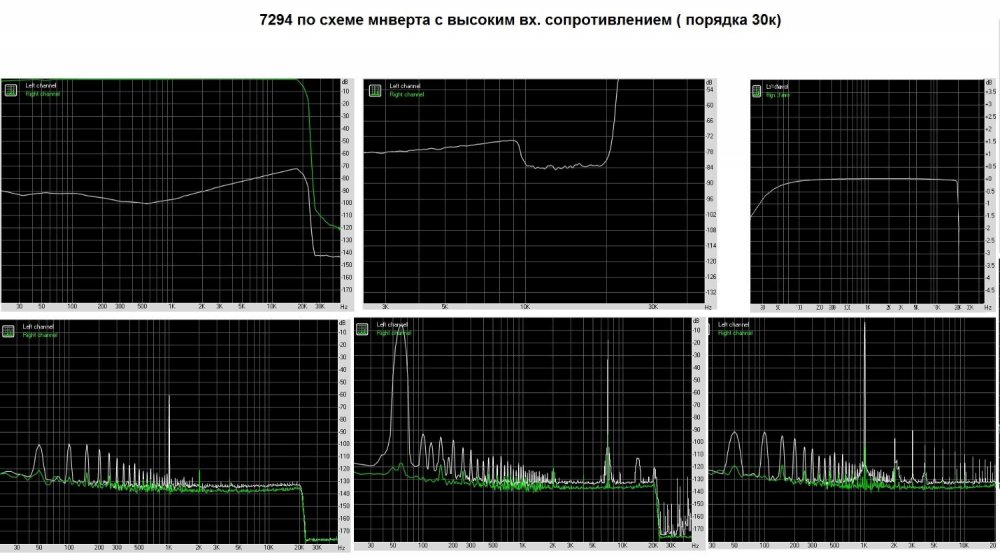

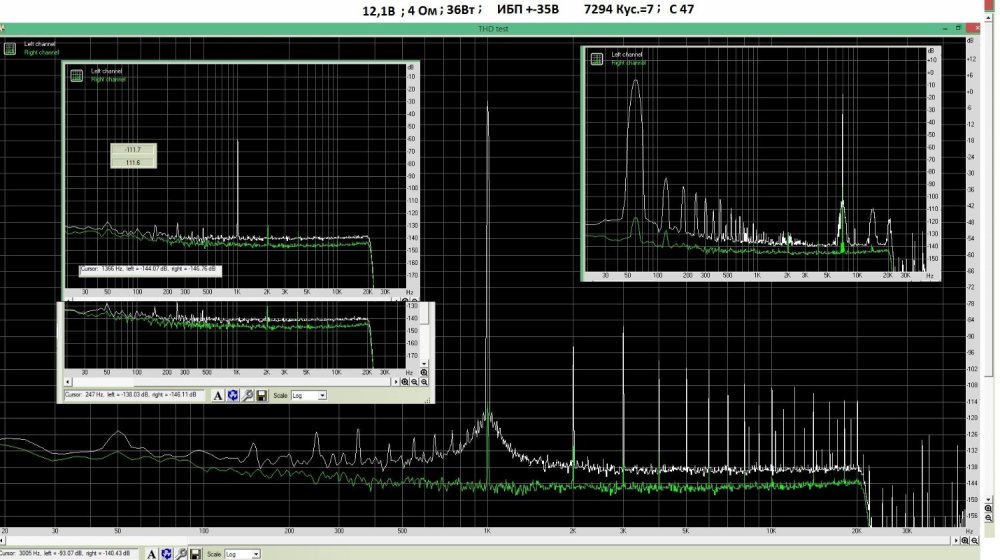

Дело в том, что схемотип этот - универсальный, он годится под любую мощную ИМС с такой, как у ТДА2030/3886, АЧХ. Предполагаю, у 7294 АЧХ отличается мало - просто в силу идентичности технологий изготовления кристаллов. Потому вопрос встречный: а чего вы её не попробовали? Попробуйте - поможем. КИТ гораздо худшего (на 50 дБ, в 300 раз) схемотипа Нейрохрома продают $400 комплект.

Главное, ИМС УМ сначала включайте при пониженном питании, и, лишь удостоверившись в отсутствии возбуда на всех режимах клипов и меандров, переходите к штатному питанию.

Sagittarius · March 29

В 06.03.2026 в 22:19, decoder сказал:

На Паяльнике Финн32 до ума схемы с ними так и не довёл .

Как может довести до ума схему умственно дезориентированный человек, который не знает, куда идти? Никак. И нам на него ориентироваться: сам Великий Финн не смог! - низзя.

Sagittarius · March 29

В 03.03.2026 в 20:40, decoder сказал:

Виктор ты бы ещё напомнил местным суть типа плавающего питания ОУ " (слежение ) "

А. Вопрос понял, отвечаю.

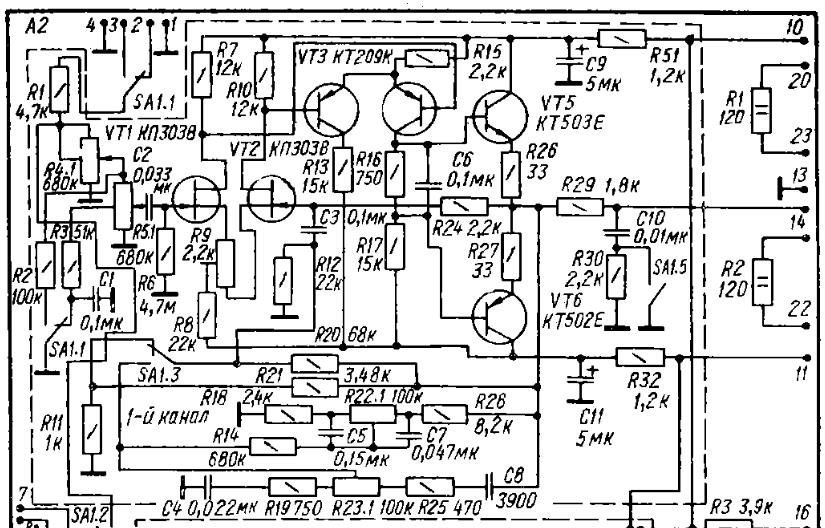

Кагдысь, во времена оны, мурцевал я "Амфитон". Имея обыкновение мерить всё, что попало в умелые, цепкие лапы, измерил пред:

Он показал Кг=0,02%, но только в положении РГ на максимум. В среднем положении Кг=0,25%.

Все попытки улучшить линейность девайса о шести транзисторах:

добавка токового зеркала в нагрузку второго дифа,

установка золотых транзисторов,

с треском провалились. Проклятый усилитель никак не желал сдаваться.

Отчаявшись его апнуть, заменил его 574УД1. Безотказный шаг безотказным ОУ!

Но не здесь. Верный, прежде, опер показал... тот же самый Кг 0,25%!11 Причём, отфильтрованные искажения на выходе ИНИ были довольно плавными, с коротким спектром, но унизительно огромными.

Место явно было проклятым.

Механизм таких искажений довольно прост: полевой транзистор, в базе - переменный конденсатор, варикап. Его ёмкость управляется входным сигналом:

и с выходным сопротивлением источника сигнала, тут - РГ/2 в 300 кОм, образует нелинейный ФНЧ.

Кроме управления по затвору, полевик неплохо управляется и напряжением сток-затвор, благодаря эффекту модуляции ширины канала. При входном напряжении 2 В и питании 15 В Усз колеблется от 13 до 17 В, или на четверть.

Всего этого достаточно для внесения 0,25% ничем не устранимых, ещё и невидимых, искажений. Невидимы они потому, что стандартный порядок измерения предполагает измерение Кг получившегося чуда от генератора с выходным сопротивлением 600 Ом, которое полностью нивелирует нелинейные эффекты - но только на столе конструктора.

Во время работы в составе аппарата начинаются фокусы.

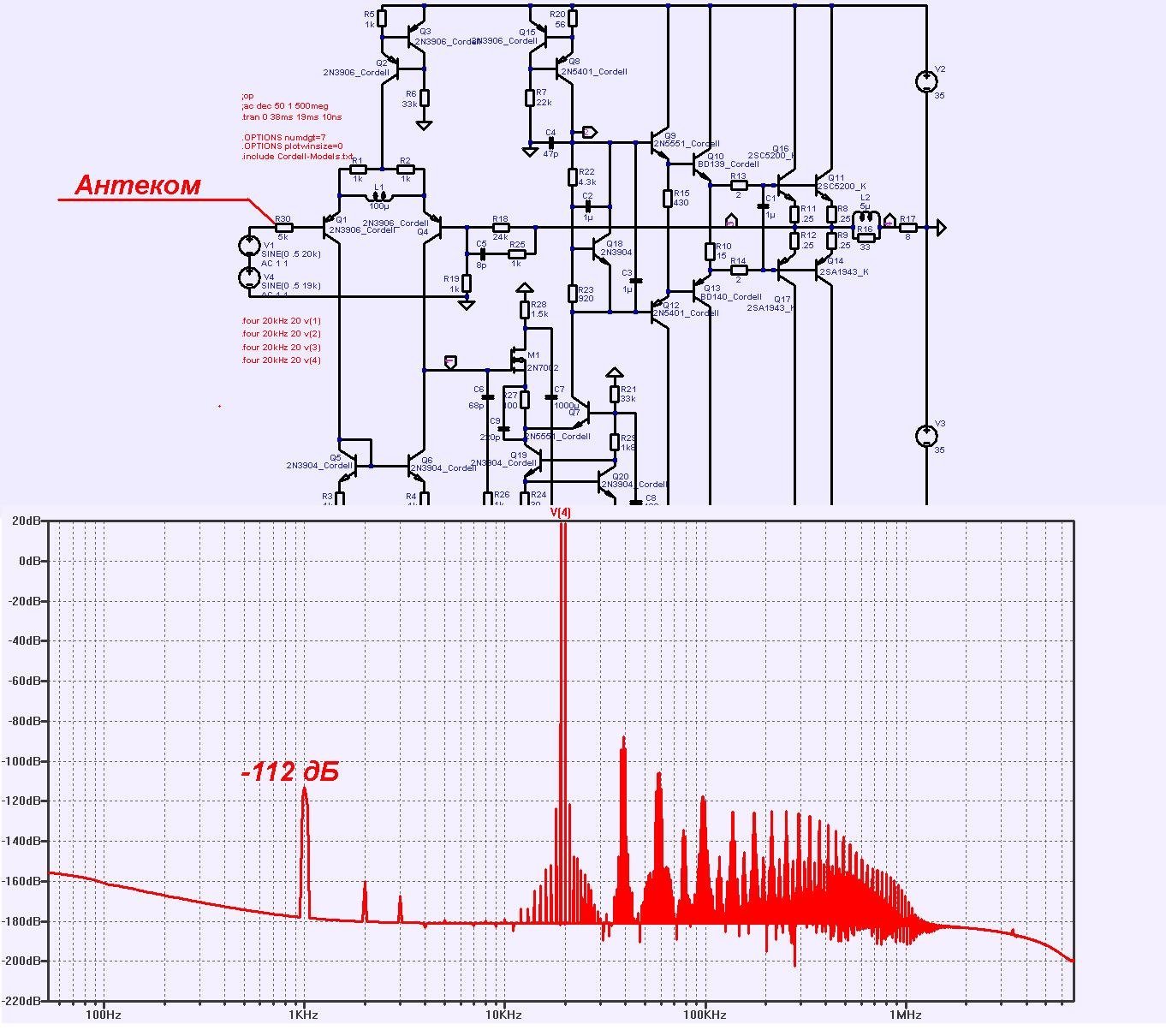

Невидимые неконтролируемые искажения от биполяров на входе часто возникают на границе РГ-УМ, и обусловлены они работой делителя "сопротивление РГ-нелинейное Rвх УМ". Нелинейным входное сопротивление УМ становится из-за нелинейных изменений тока коллектора (стока) и напряжения база-эмиттер (затвор-исток) транзисторов входного каскада УМ от изменений напряжения коллектор-база (сток-затвор) в такт входному сигналу:

При изменении Uкэ в такт сигналу Iк меняется, а это плохо, это вызывает искажения чётных порядков.

Если изменения напряжения на транзисторе любого типа влекут за собой настолько жирные искажения:

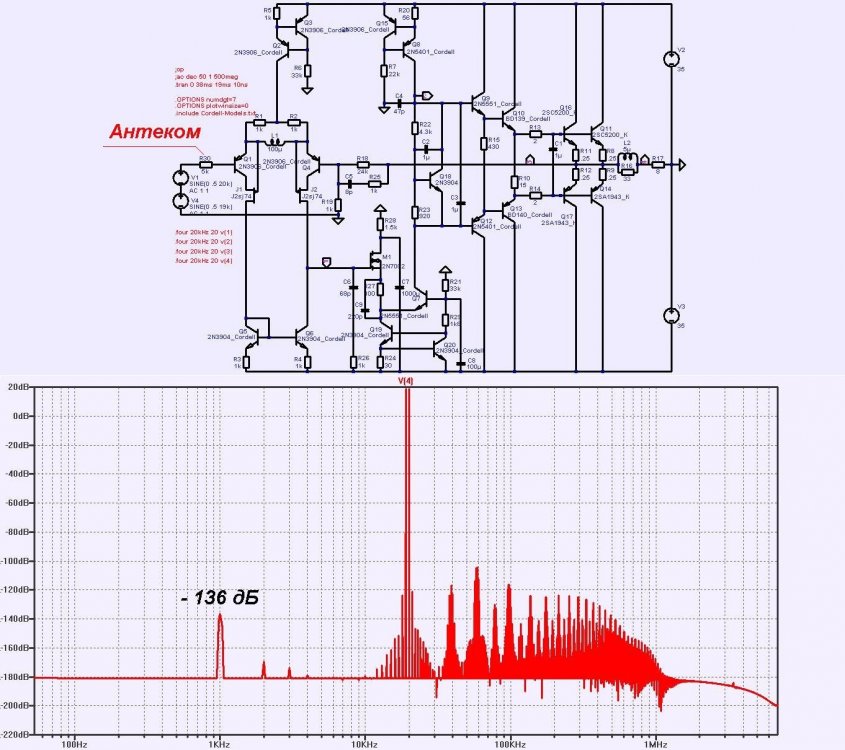

то надо эти изменения устранить. С этой задачей справятся полевые транзисторы:

Даже при 5 кОм выходного сопротивления источника сигнала выигрыш в линейности - 24 дБ.

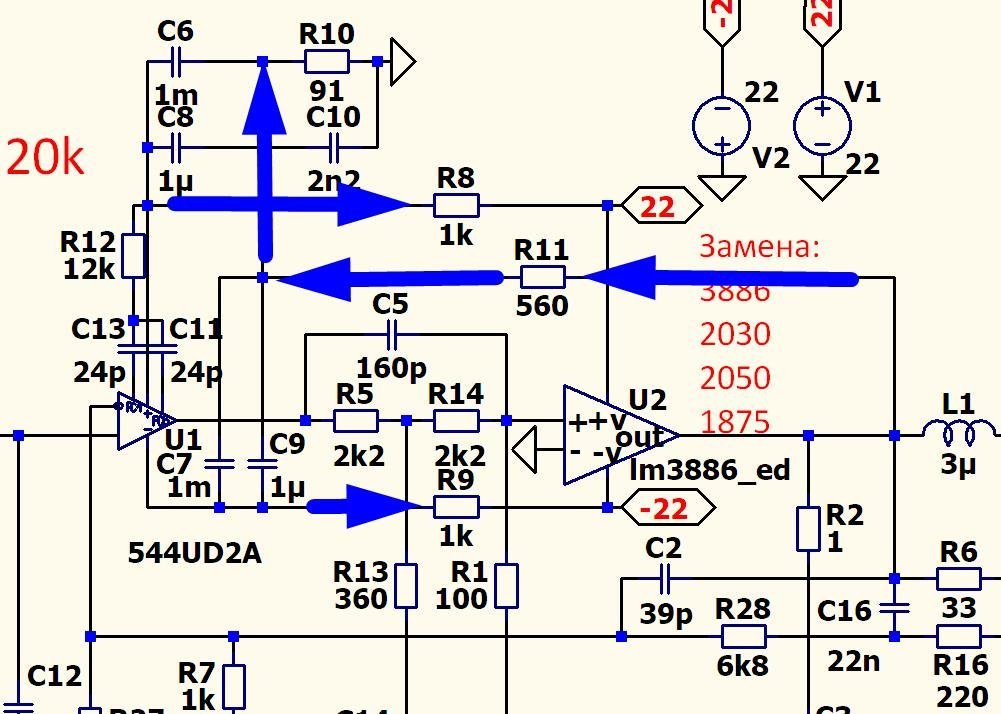

И пошло-поехало. Дело в том, что, поняв принцип, трудно удержаться и не применить его везде, где может замаячить хотя бы мелкая вероятность высокого выходного сопротивления источника сигнала. В РУБЕЖЕ на входе работает ОУ, потому плавающее питание для него получено делением выходного сигнала на ~КуООС:
