Катушки индуктивности! На сердечнике или без?

U.L.F.

By U.L.F.
in Acoustic Components

 Share

Recommended Posts

U.L.F. Proficient

U.L.F.

Posted
Posted

Собственно вопрос мой ламерский не совсем о том мотать катушки для фильтров АС на сердечнике или без... Если катушка индуктивности нужна с индуктивностью больше 2.5-3мГН то изготавливать ее нужно однозначно на сердечнике. Сам не раз мотал и на ферритовых гантельках и на развернутых .опка к .опке половинках от витых ШЛ сердечников. Никогда не мотал на альсиферовых кольцах. А тут на работе попалась как-то кучка ферритовых колец от каких-то дросселей со списанного лазера. Вот думаю,а не попробовать ли на ферритовых кольцах мотануть? Может кто пробовал?

BAA Master

BAA

Posted
Posted
8 hours ago, U.L.F. said:

Вот думаю,а не попробовать ли на ферритовых кольцах мотануть?

Не стоит. Проницаемость обычно около 2000. Индукция низкая. Стабильность никакая.  Если феррит НН то может превратиться в деревяшку при насыщении. Помнится для катушек индуктивности выпускали чашки. Но и там - малосигнальное применение.
Если вот совсем никак, можно попробовать на порошковых типа альсифера, карбонильного или Мо пермаллоя, но там потери огромные. Так что на стержне/гантели правильнее.
Они точно ферритовые? В импульсниках могут быть кольца в выходных фильтрах, те самые порошковые.

U.L.F. Proficient

U.L.F.

Posted
  • Author
Posted
5 часов назад, BAA сказал:

Если вот совсем никак, можно попробовать на порошковых типа альсифера

Альсифер... где же его взять. Видел только готовые катушки на альсиферовых кольцах.

5 часов назад, BAA сказал:

Они точно ферритовые? В импульсниках могут быть кольца в выходных фильтрах, те самые порошковые.

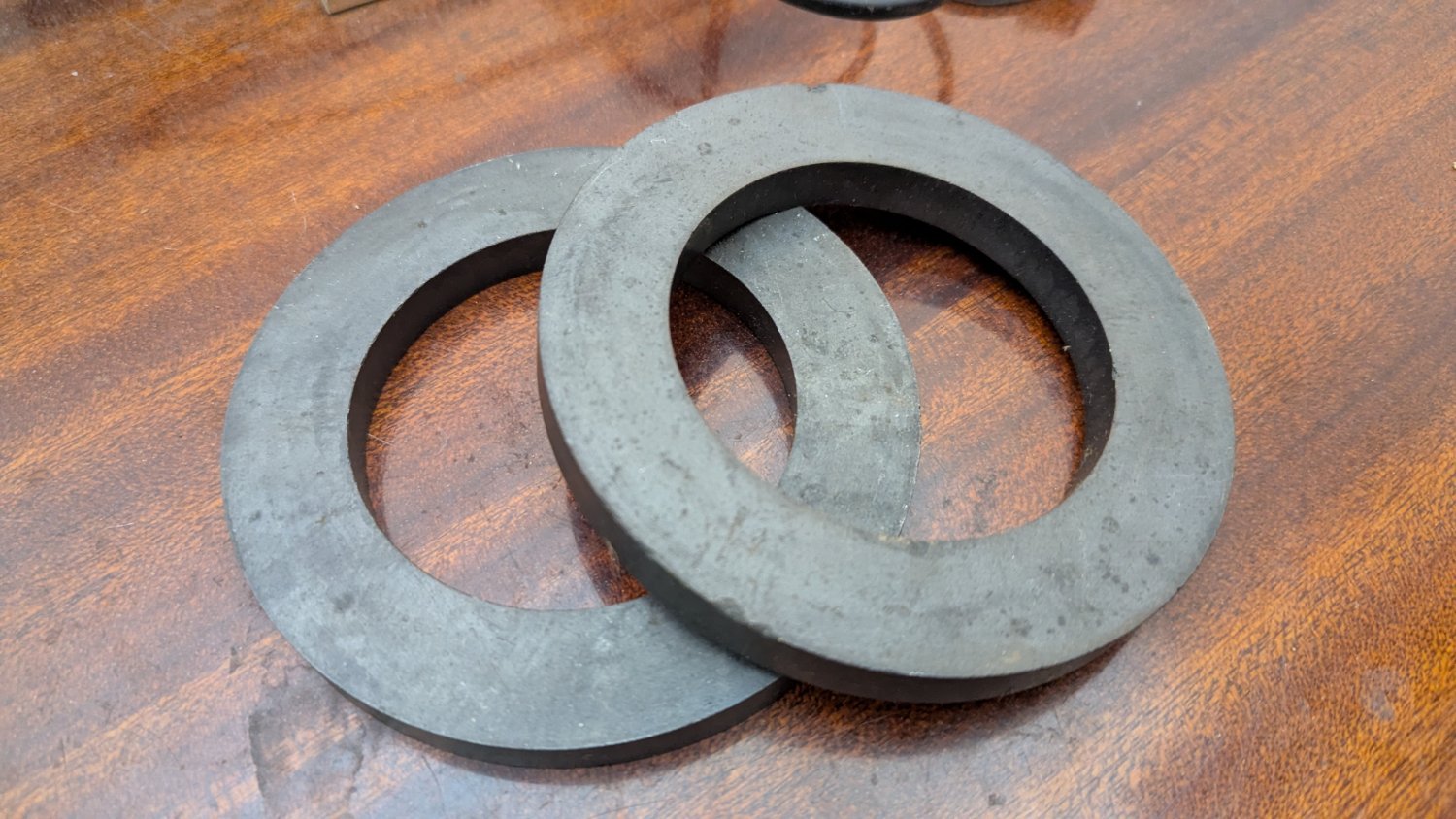

С виду вроде феррит(на фото). Под обмоткой были попарно сложены. Я когда потрошил, так то вообще думал там витые железные тороидные сердечники.


борис Community Regular

борис

Posted
Posted

Встречал внешне совершенно одинаковые Ш ферритовые и прессованый пермалой. Отличаются тем, что пермалой хорошо пилится.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
2 hours ago, U.L.F. said:

С виду вроде феррит(на фото).

Это точно феррит обычный. Неправильный с фиолетовым оттенком, особенно на шлифованной части.

2 hours ago, U.L.F. said:

Альсифер... где же его взять

https://meshok.net/en/item/338520559_Кольцо_альсифер_ТЧК_55П_КП64х40х14_сердечник?ysclid=mkavlxhnhs317888519
https://ferrite.ru/search/?q=sendust&category=all
https://ferrite.ru/catalog/poroshkovye-na-osnove-splavov/?arrFilter_3821_4238762698=Y&set_filter=Apply

  • Like (+1) 1
U.L.F. Proficient

U.L.F.

Posted
  • Author
Posted

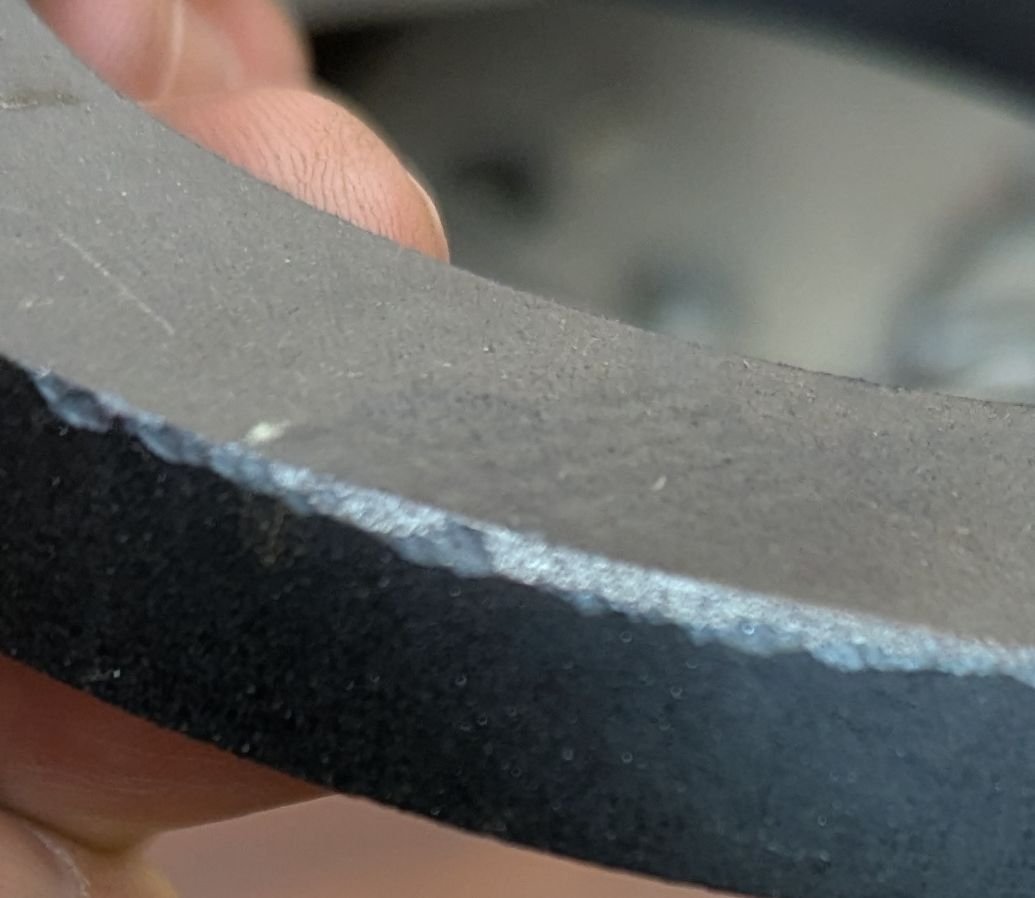

Пермаллой, он же белый? Попробовал ради интереса напильником. Пилится. Не сказать что прям очень хорошо, как к примеру порошковое карбонильные железо, но вполне себе пилится.


борис Community Regular

борис

Posted
Posted

Я писал о прессованном пермалое (сейчас часто применяется. например в выходных фильрах 50-гц преобразователях бесперебойников) Очень похож на феррит.

Приходилось из Ш делать П (П оказался  существенно дороже ,чем Ш)выпиливая  средний стержень болгаркой).

BAA Master

BAA

Posted
Posted

Мотаем 10 витков, измеряем индуктивность, получаем МЮ. Прессованый пермаллой/сендаст/альсифер - имеет "металлические" опилки. Карбонил - серо-черные. А феррит - точно черный, окись марганца и звучит, как керамика/фарфор. Мо-пермаллой достаточно дорогой, хотя если из оборудования...

  • Like (+1) 1
U.L.F. Proficient

U.L.F.

Posted
  • Author
Posted
3 часа назад, BAA сказал:

Мотаем 10 витков, измеряем индуктивность, получаем МЮ. Прессованый пермаллой/сендаст/альсифер - имеет "металлические" опилки. Карбонил - серо-черные. А феррит - точно черный, окись марганца и звучит, как керамика/фарфор. Мо-пермаллой достаточно дорогой, хотя если из оборудования...

Как нибудь будет время погоняю тестовую обмотку по осциллографу с генератора на нагрузку.
