Я вот наоборот прямонакальные триоды на входе нравятся, а на  выходе пентоды хороши.  И раскачивать их легче и с шириками тоже отлично края АЧХ выравнивает..

Триоды прямонакалы, на выход тоже можно,  но они, хорошие,  дороговаты (часто, очень дороги).

  • Like (+1) 1
Posted
1 час назад, Xрюн222 сказал:

Дмитрий, напомни, кажется звук 6г2 нАдушу(нАухо)лёг?

Никита, очень даже лёг. :smile-29: Но на 2А3 я с 6Г2 не экспериментировал. Только на  6П31С и др. "телевизионками" в триоде на выходе. Потом как-то так сложилось что перешёл на мощные триоды 6С45П(6С15п  предпочтительней конечно) или 6Э5П(6Э6П)триодом  с межкаскадным трансформатором 1:1.5. До сих пор в моём уже много-много раз переделываемом  дежурном домашнем усилителе именно такой драйвер и стоит... :smile-44:

Posted
5 часов назад, U.L.F. сказал:

Может кому и мой старый опыт с пентодным драйвером пригодится(хотя в раскачке триодов мне как-то благозвучней всё-таки триоды). Ну а звук с 6Ж4 в пентодном включении мне тогда ну никак не лёг на душу...


Подробнее можно в моей заброшенной кладовке почитать:  http://ulfdiysound.ucoz.ru/publ/moi_stati/usilitel_na_2a3_s_pentodnym_drajverom/1-1-0-11



Построил 6п9 по исходным данным




  • Like (+1) 2
Posted
1 час назад, Ollleg сказал:

Построил 6п9 по исходным данным



Олег, у меня в схеме были написаны напряжения по факту, т.е. измеренные и поэтому конечно некоторое отличие от расчётных по ВАХ.

  • Like (+1) 1
Posted
2 часа назад, U.L.F. сказал:

Олег, у меня в схеме были написаны напряжения по факту, т.е. измеренные и поэтому конечно некоторое отличие от расчётных по ВАХ.

Да это не страшно, будет 200 Ом стоять, если лампа прямо тюлечка в тюлечку соответствует характеристикам, ну будет не +4 , а +5,9 - 5.8.

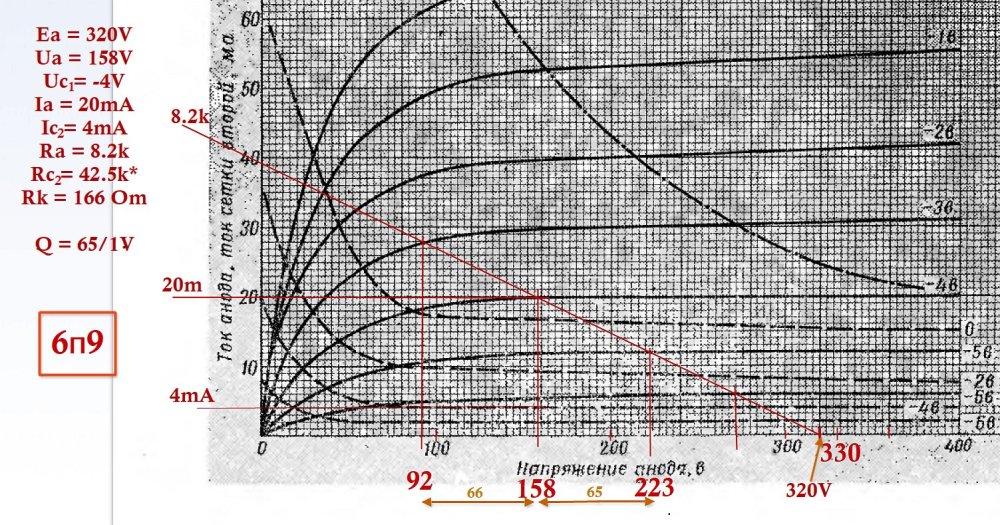

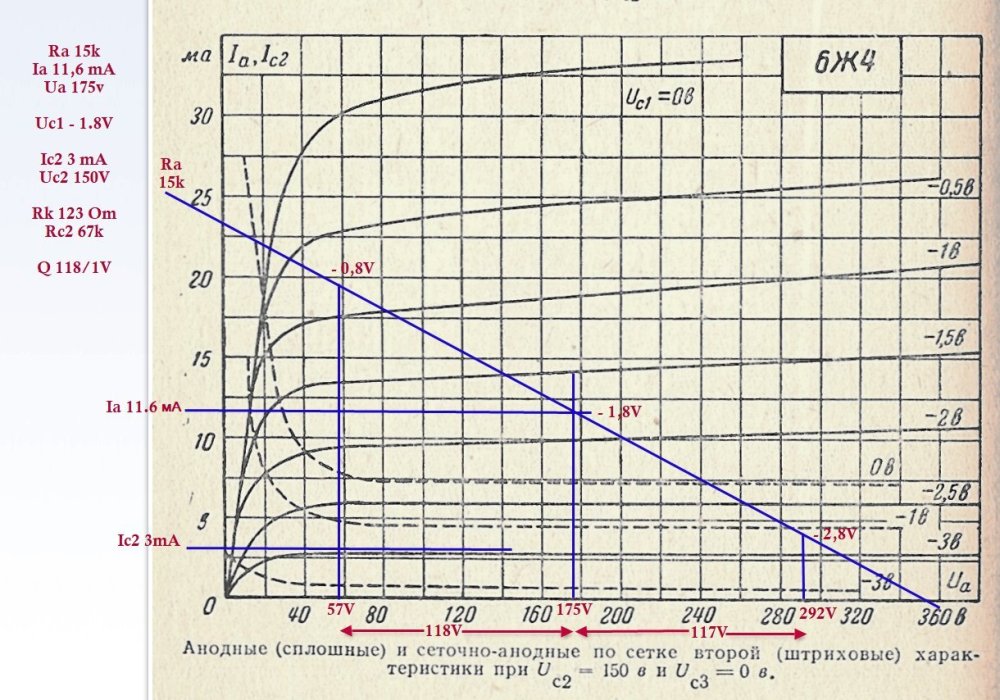

Для 6П9 равность половинок неплохая "нарисовалась", хотя у 6ж4 и Ку повыше и половинки ещё ровнее,

Спойлер

7777777777777777777777777777777777777777777777777777777777777777.thumb.jpg.faca9fc3b0a5514b582d2ebd0bf36ce6.jpg

но как понял, её народ особо не жалует.... А на счёт 6п9 на старом АП много писали и хвалили (тема выше в фотогр.).

Оба варианта хороши для 6с4с в режиме, что в начале темы я давал, под большее напряжение (360В на БП) можно и режим 6п9 подкорректировать, возможно и поровнее ещё будет.

Просчитал и выложил, потому как люблю наглядность, иногда такие "косяки" встречаются, что сидишь и думаешь " Чёй то афтар понаворотил то?".

В твоём варианте всё красиво.:smile-50::good:

Лично мне нравится, спасибо.



  • Like (+1) 1
Posted
11 часов назад, Ollleg сказал:

Оба варианта хороши для 6с4с в режиме, что в начале темы я давал, под большее напряжение (360В на БП) можно и режим 6п9 подкорректировать, возможно и поровнее ещё будет.

Будет ещё лучше. А если ещё питание ей поднять, то и ещё лучше станет. Но в моем варианте это всё было ограничено общим источником анодного питания для драйвера и выходного каскада. Что до сравнения 6ж4 и 6п9, то на мой вкус у 6п9 более плотная и ясная звуковая сигнатура. И когда их вот именно на слух сравниваешь, то к 6ж4 после девятки возвращаться уже не хочется. Хотя девятка прожорливая конечно  в плане питания как драйверная лампа. В триоде она мне в свое время совсем не понравилась и  тему с триодным включением для нее просто закрыл.

  • Like (+1) 1
Posted

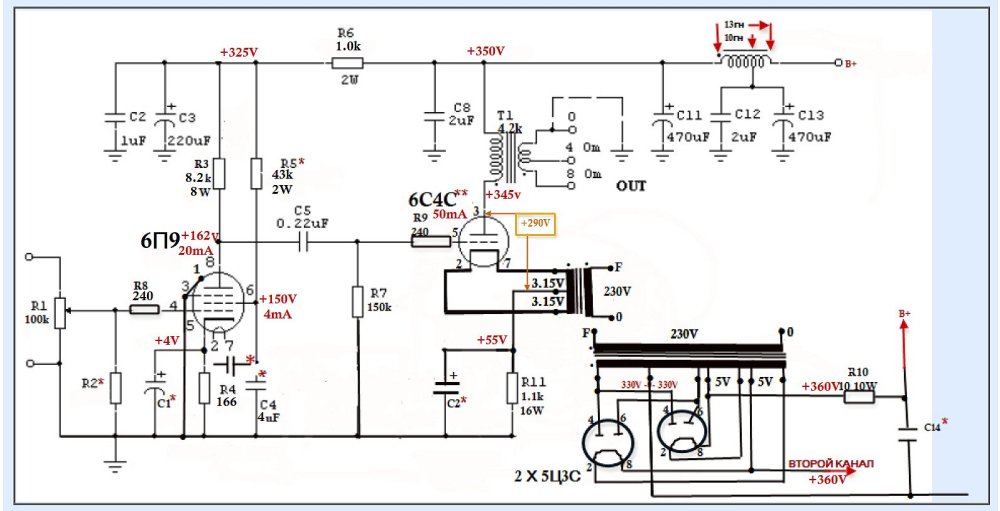

Немного посчитал, решил добавить ещё один вариант усилителя

на 6п9 + 6с4с

_*** _______________________________________________________________________

Вых. мощность 3.6 ВТ при 4.65% иск.

Номинальное входное напряжение 840 мВ

_________________________________________________________________________




П.С.

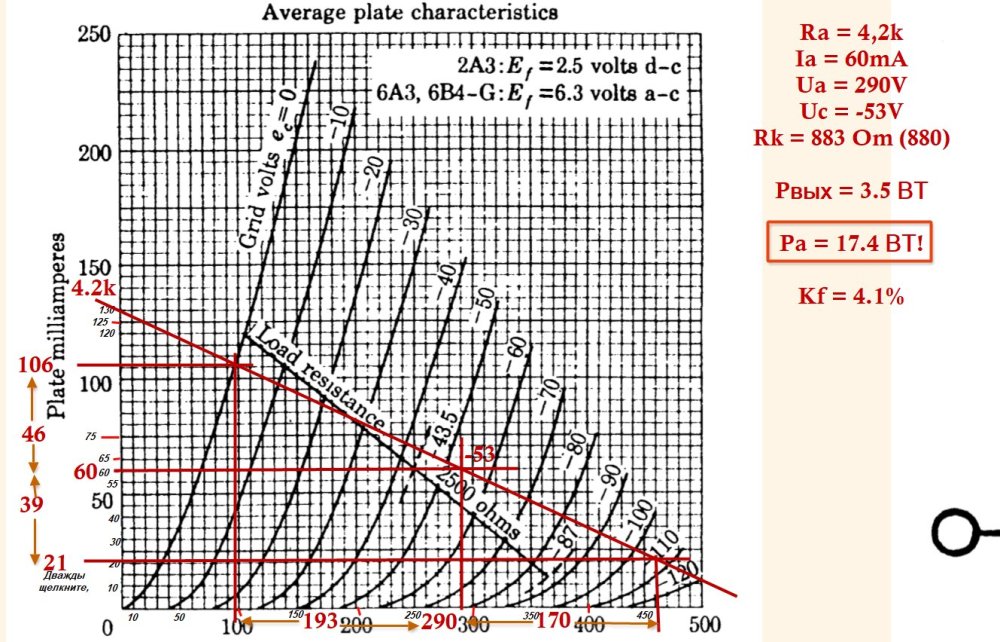

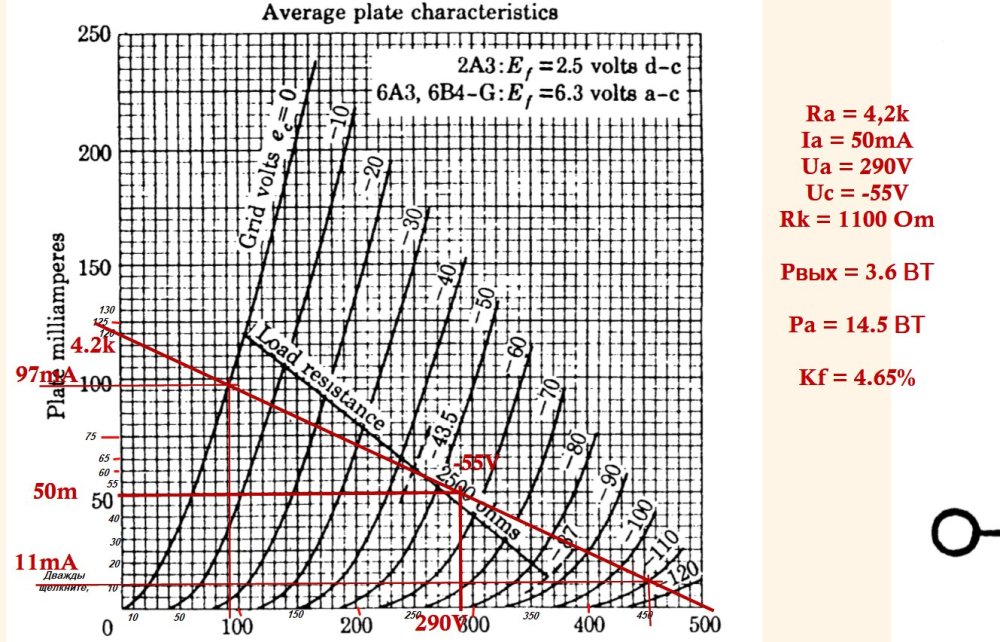

Для 6С4С рассматривались ещё такие варианты:

Спойлер

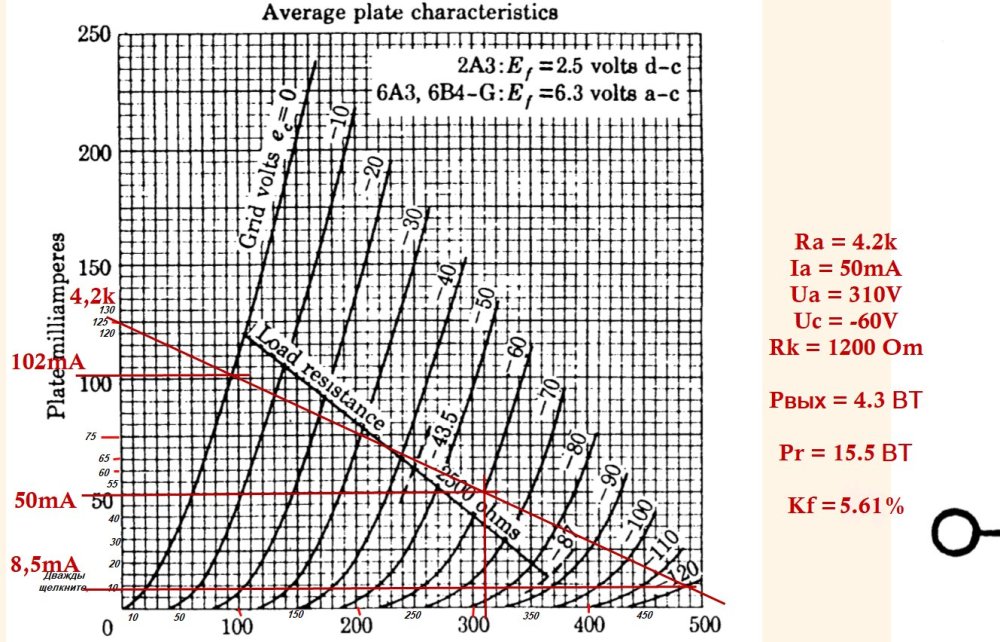

374901897_644_23.5.thumb.jpg.bf58c3d63cb22c2f4eac0cd6daf59980.jpg310027516_-644_2450.thumb.jpg.64799a53339041b7158dfd4fa0ab7fe1.jpg1947263922_644.2.jpg.199ccef7cc686f23c515104c32494d5f.jpg





*Детали, требующие уточнения:

R2  1МОм , или исключить.

R5 требует точного подбора. (40-45к)

Поставить переменник на 50к на время настройки усилителя.

С4 два возможных варианта соединения (с катодом или землёй)


С1  20гц - 470 мкФ ; 10гц - 1000 мкФ

С2  20гц - 73 мкФ ; 10гц - 144 мкФ

С14  10 - 100 мкФ

6С4С** на аноде 50мА при 290В.  Рассеиваемая мощность 14.5ВТ (макс. паспортная 15ВТ)

6П9 - на аноде 20мА, на второй сетке 4мА

Накал переменкой, 2-я нога накала 6п9 заземлена.

  • Like (+1) 2
Posted

Хочу поинтересоваться у знатоков,

насколько лампа радиолампа 6r7g , 6r7gt и 6г1 отличаются по ВАХам?

Хочу построить трёхкаскад для данного режима 6с4с (что в теме)усилителя,

ВАХ только для 6г1 есть...

Posted
17 минут назад, sova сказал:

Если это тоже самое, тогда подходит.

(на днях приедут на пробу)

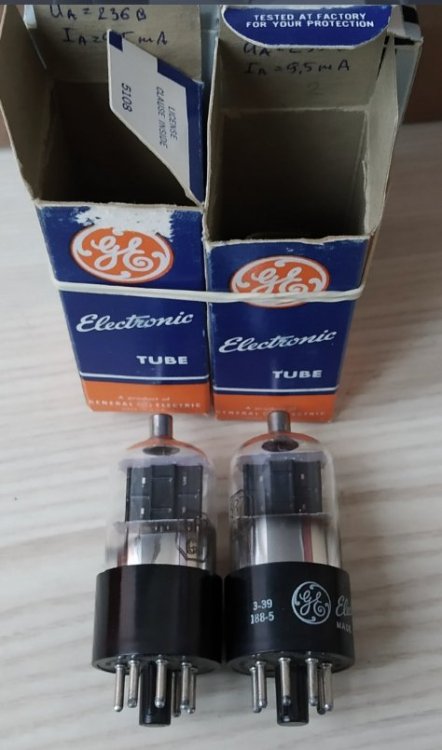

100.jpg.f8edb603655aa475f87163aef6cef204.jpg101.jpg.0b56f13262aac8d3ab3dc2df923634e8.jpg103.thumb.jpg.01ccbc5429e2fe545d813a227b44bf36.jpg



До Нового года хочу попробовать их и с 6п9,

благо переделывать немного готовый усь.

Posted
10 минут назад, ВКН сказал:

Мне кажется или аноды у фигурных разные?

Да. На 2х разные.

С меня не взяли денег, а выслали на попробовать, если понравится, тогда оставлю уже. Не думаю, что это ну очень критично....

Posted

Эти даже лучше, чем 6г1 металл!

А немного разные аноды - так ещё лучше, немного несимметричное стерео, по Уракову :smile-29:

  • Like (+1) 1
Posted

Да без разницы, 6г1/6R7/6SR7 - всё одна и та же фигня, только оформление/ производитель разный. Ещё есть точно такая же, тип не помню, но без диодов, "6 чего-то там 5 GT"...

  • Like (+1) 1
Posted

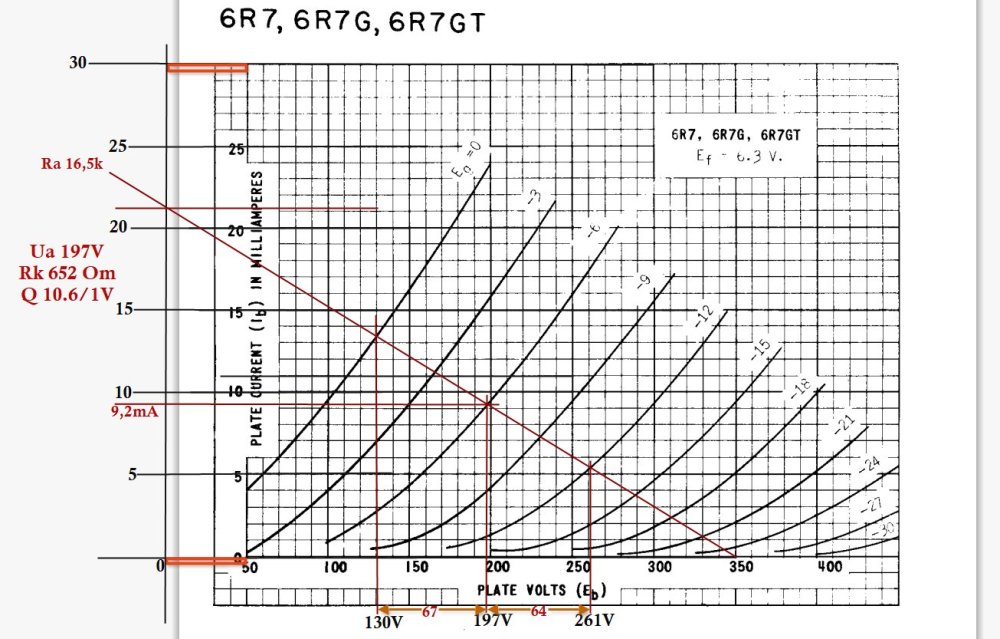

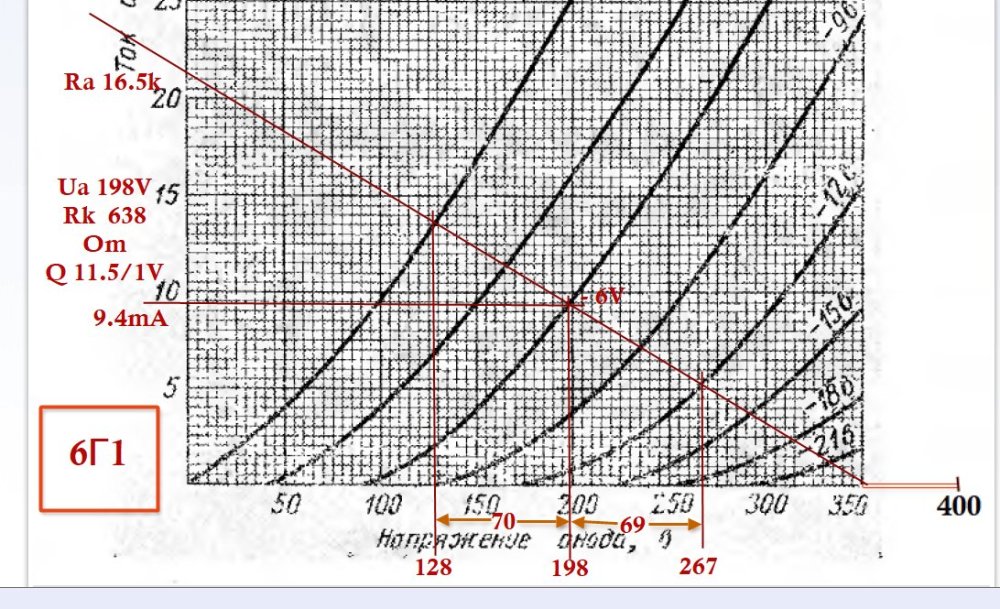

Построил график драйвера, то ли наши 6Г1 немного ровнее "забугорных" собратьев, то ли у Берга характеристики более тщательно сняты.

Входную лампу так же по обоим графикам построю....





Posted

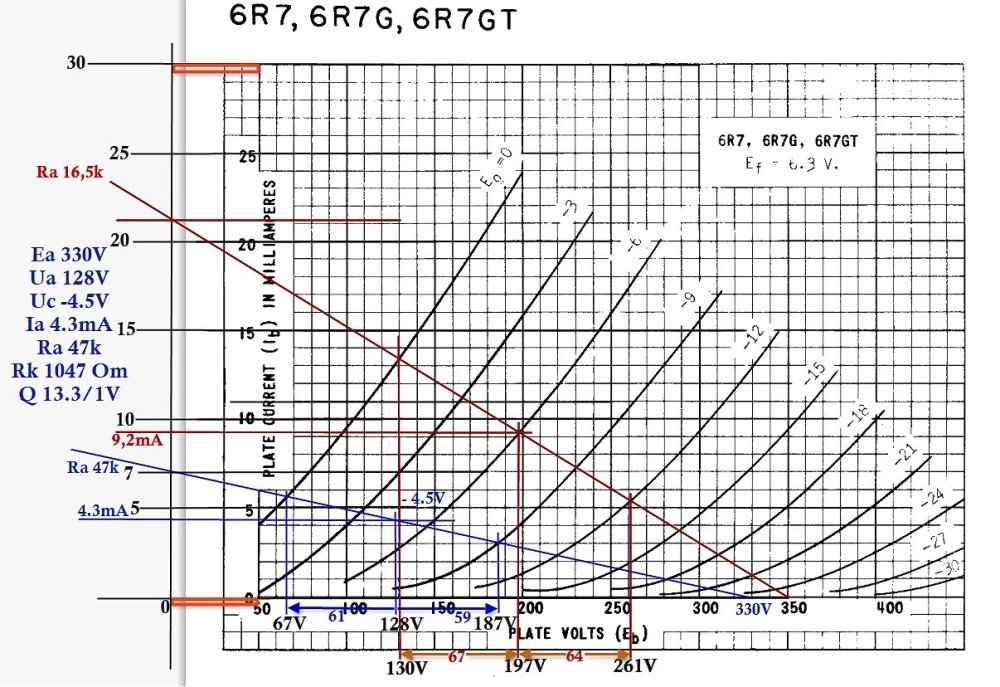

Для первой лампы наклон нагрузки возьму побольше, резистор порядка 30 - 50к , поменьше ток и побольше амплитуда напряжения, смещение на сетке порядка - 3В .....-4.5В. При смещении на 6С4С  в -55В и усилении первого каскада и второго Q=10 (11) номинальная чутьё по входу будет 500-550мв, для полной раскачки 6с4с на второй лампе 5 - 5.5В, запас в 0.5В невелик (-6В на сетке драйвера), но с учётом, что на "полную катушку" усилитель слушать не приходится, вполне приемлемый вариант.

Posted
14 часов назад, volli сказал:

Не очень качественно, но можно рассмотреть. Может заинтересует.


Как вариант, вполне. Спасибо.


Posted

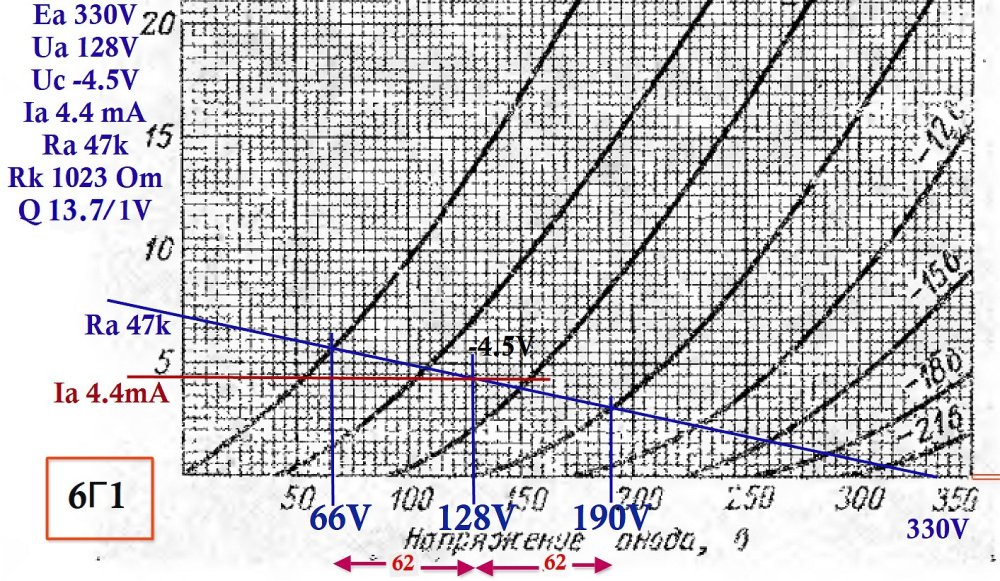

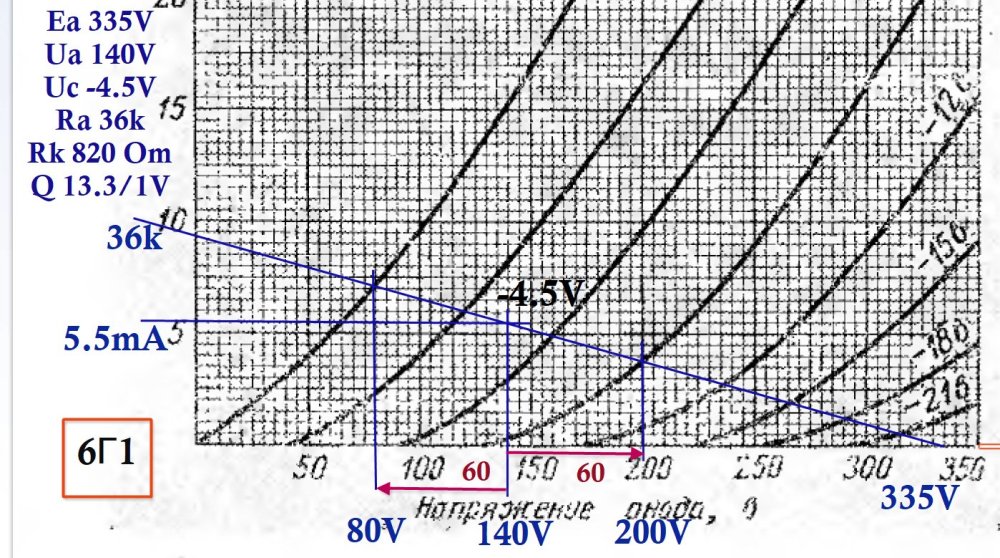

1315363113_6147330.thumb.jpg.238bd581c6fcdade73a4995c5f51d216.jpgДля входной лампы рассмотрел 2 варианта с 47 резистор нагрузки и 36, смещение -4.5В .

Хотелось бы выслушать мнение участников.




______________________________________________________________________________





______________________________________________________________________________


  • Like (+1) 1
