Защита входа ОУ от перенапряжения

Климентий
 Share

Recommended Posts

Климентий Local

Климентий

Posted
Posted

Думаю тема будет полезна для общего развития...

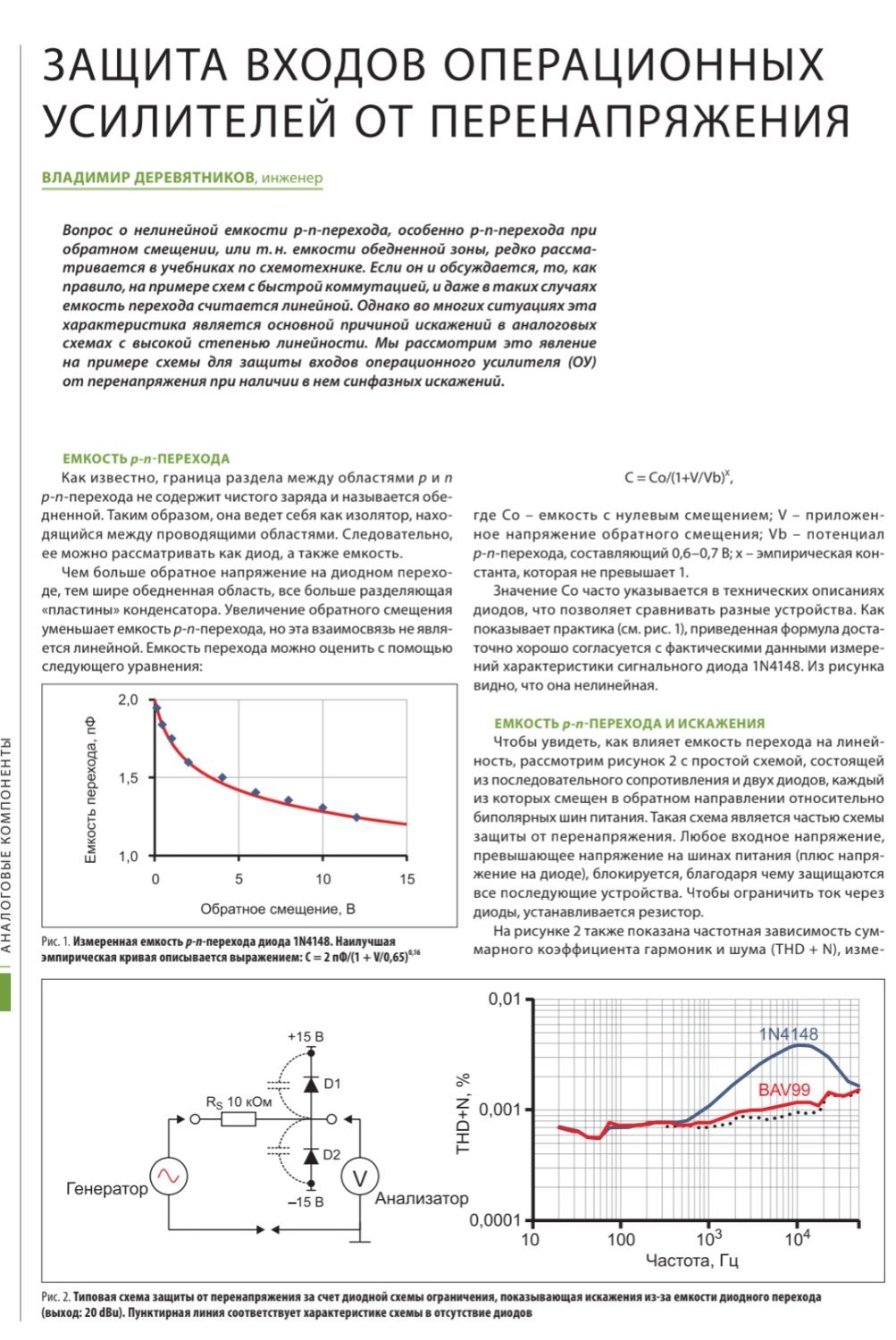

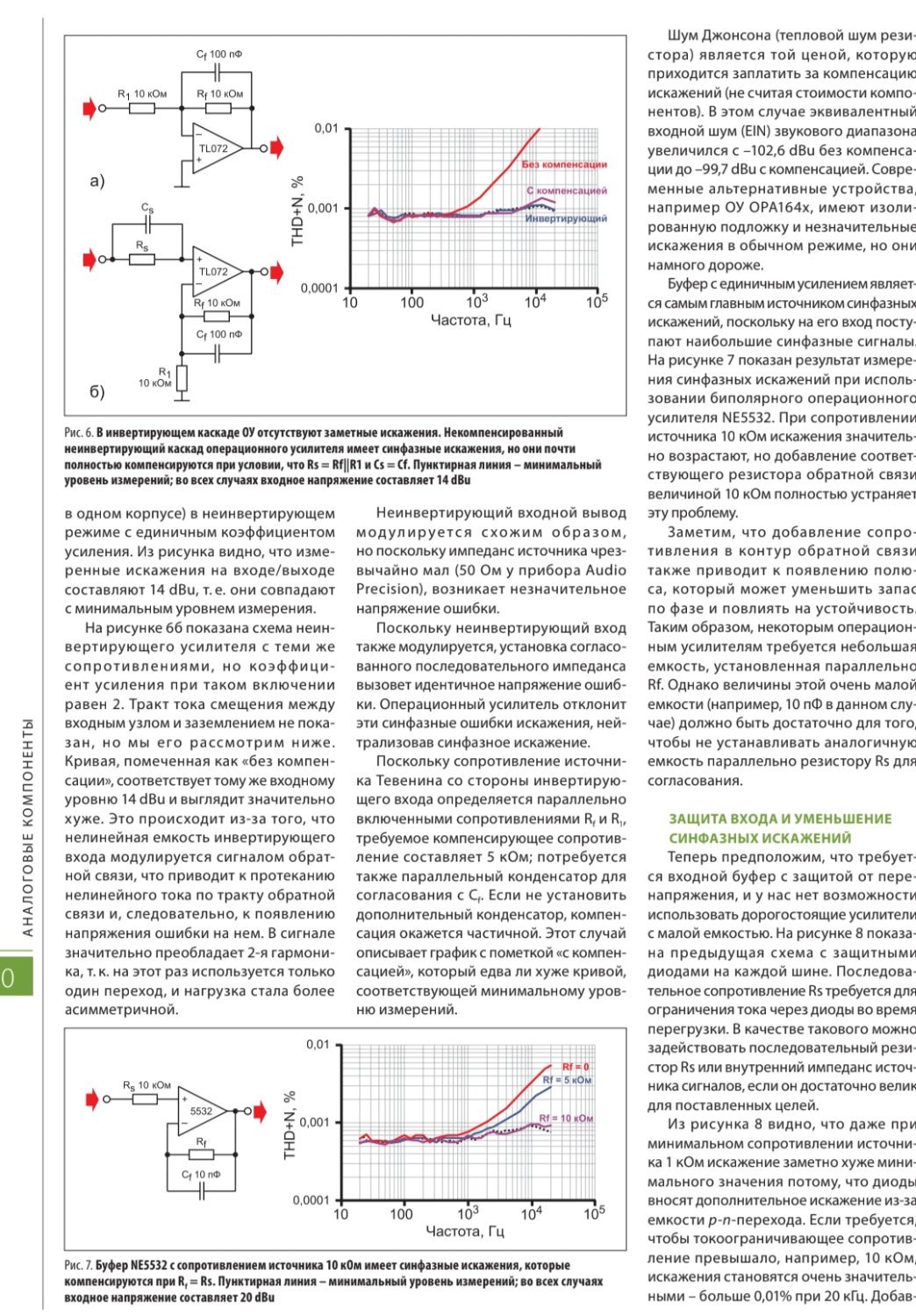

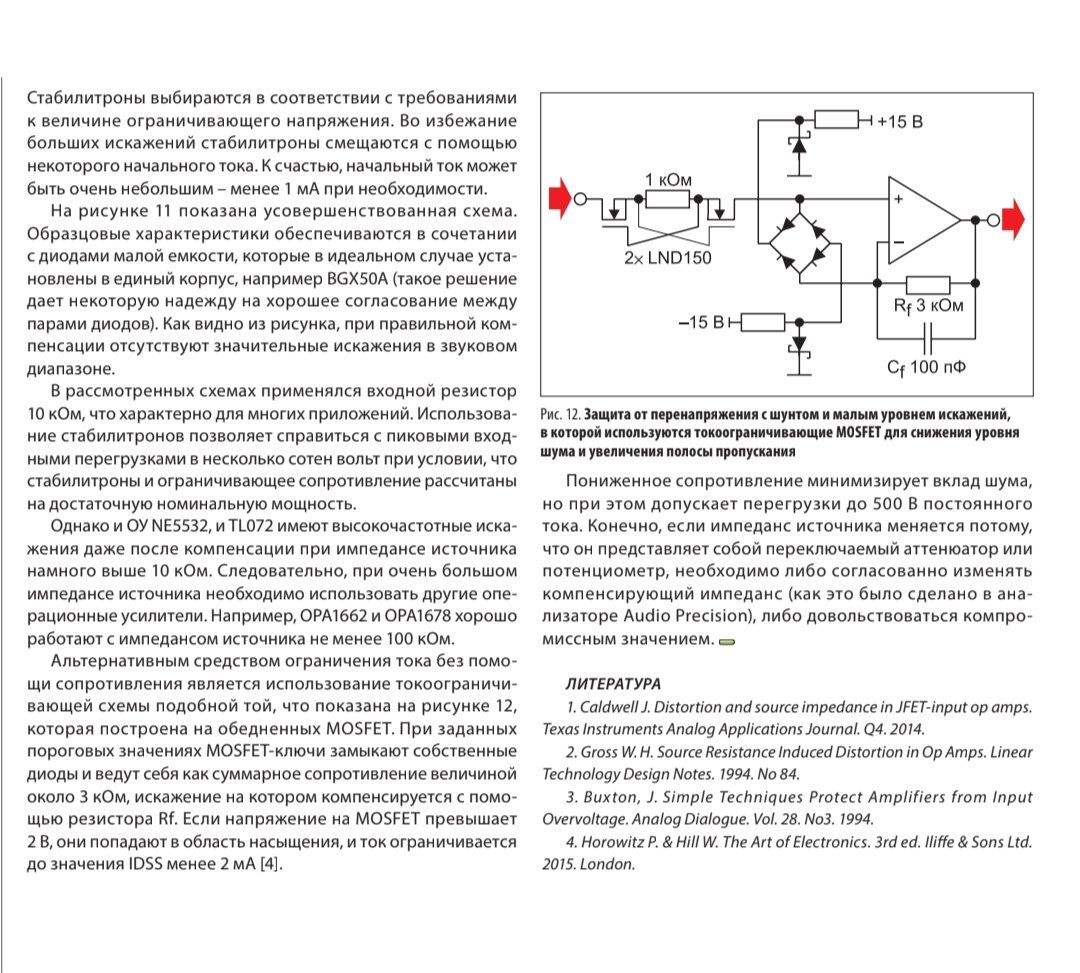

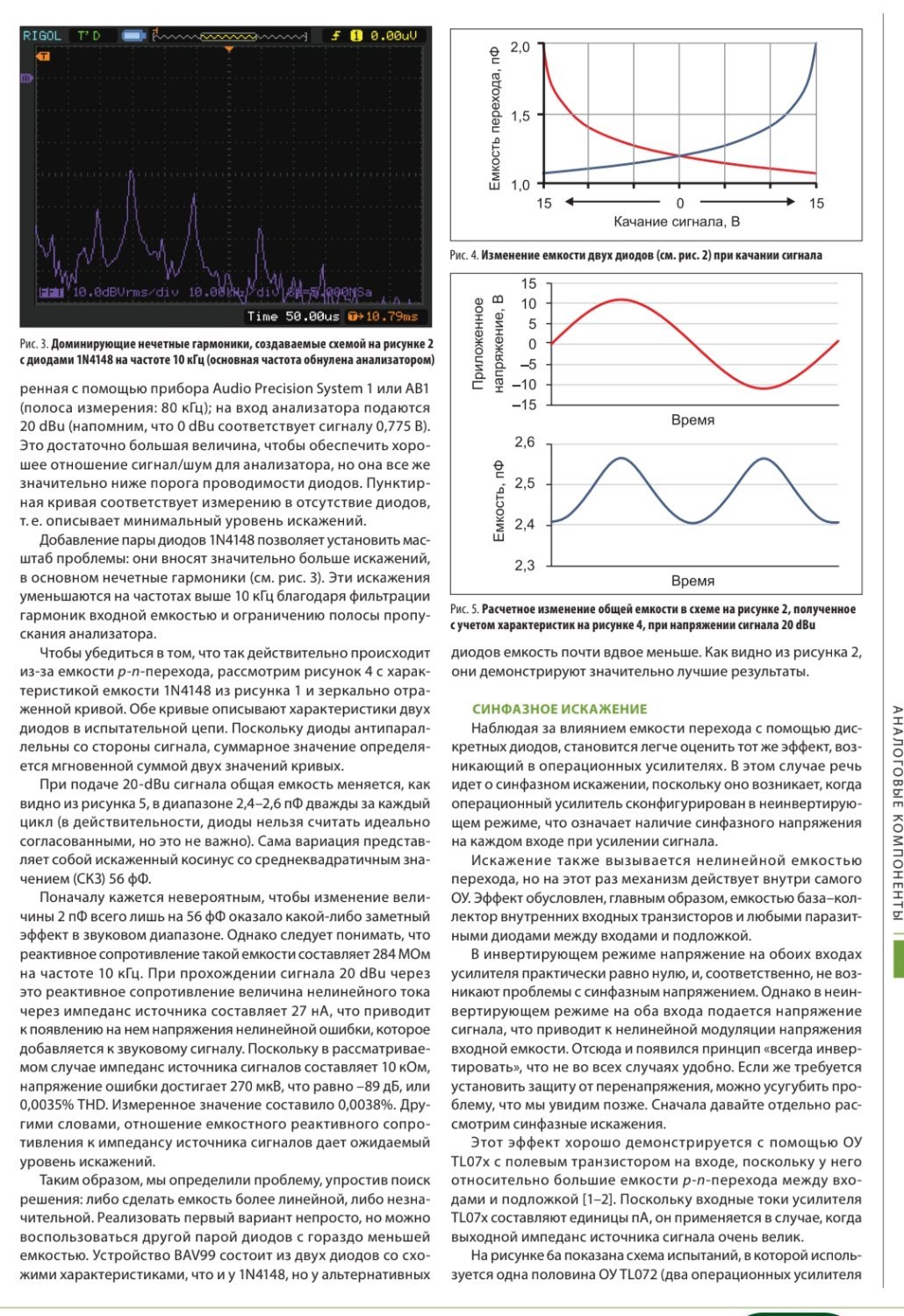

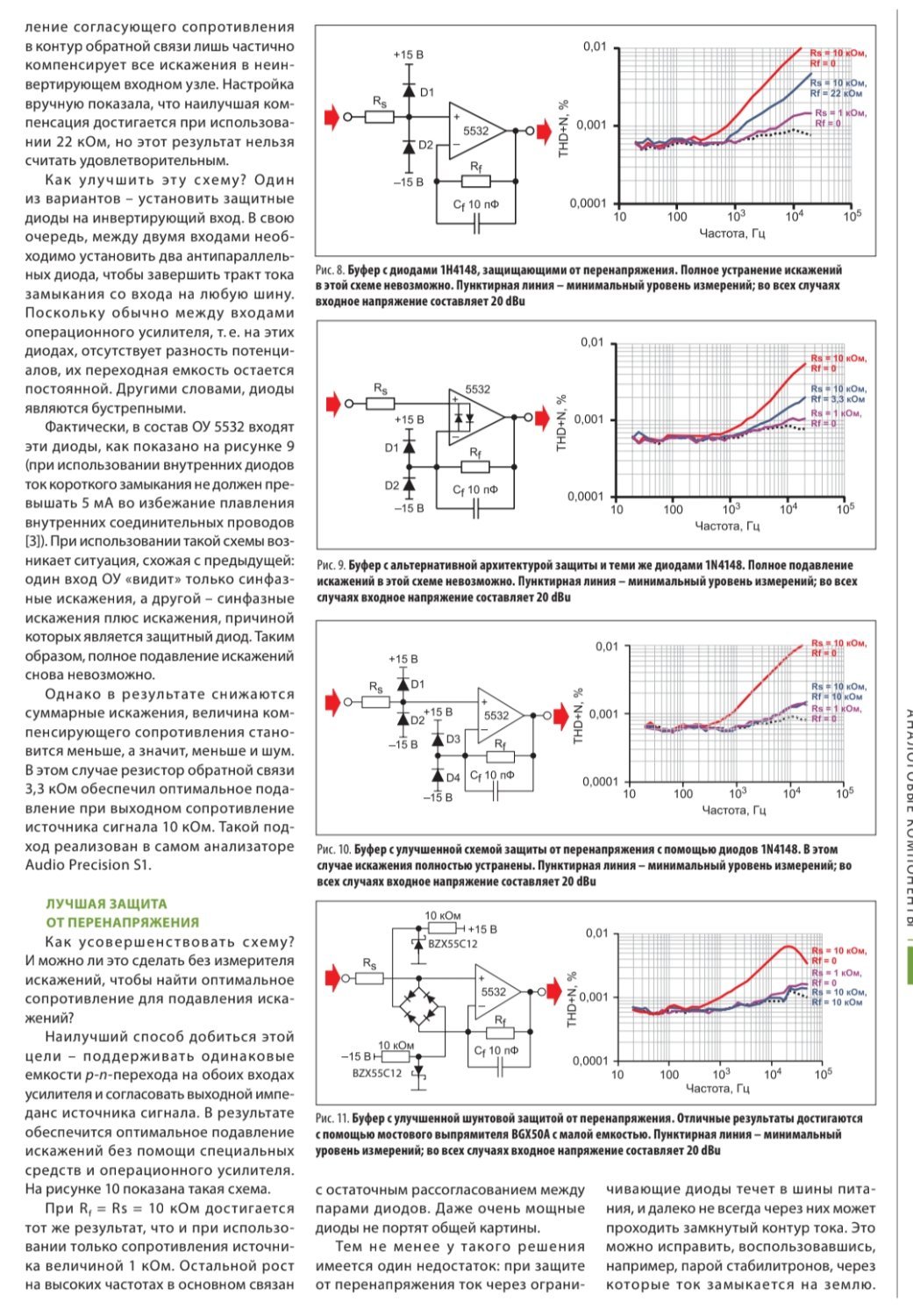

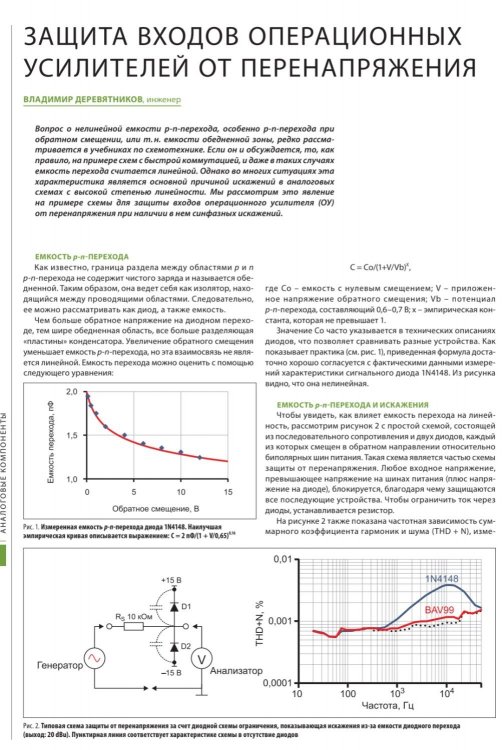

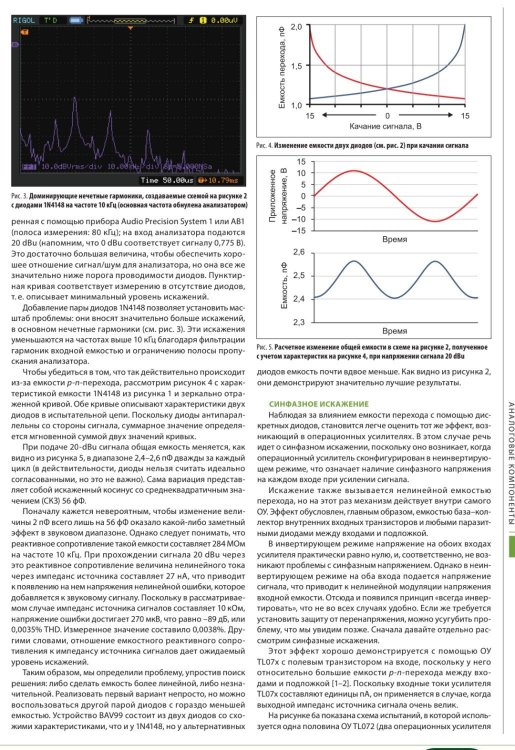

В процессе изготовления активной приставки на ОУ для компьютерного измерительного комплекса, столкнулся с необходимостью защиты входа ОУ от перенапряжения ⚡ при проведении измерений в анодных цепях... И казалось бы есть решение с встречно-параллельных включением диодов на входе ОУ ... А не так все просто оказалось... 🤷 диоды упорно вносят искажения в форму измеряемого сигнала... Для примитивных вольтметров да, такое решение применимо, но для измерения аудиосигналов вносимые искажения недопустимы...

Собственно и вопрос... Кто-то имел опыт в реализации схем защиты ОУ с минимальными искажениями входного сигнала...








  • Like (+1) 2
Russ3000 Local

Russ3000

Posted
Posted

Столкнулся с подобной проблемой при изготовлении активного балансного щупа к осциллоскопу, на входе микросхема AD8421, которую пришлось защитить по входу супрессорами с низкой собственной емкостью, это наиболее простое решение.

BAA Master

BAA

Posted
Posted

Если инвертирующее включение - два встречно-параллельных Шоттки от HP, емкость доли пикофарад. А что побольше надо типа стабилитрона с парой диодов. Пара 1N4148 КД510/522, но емкость будет несколько пикофарад.

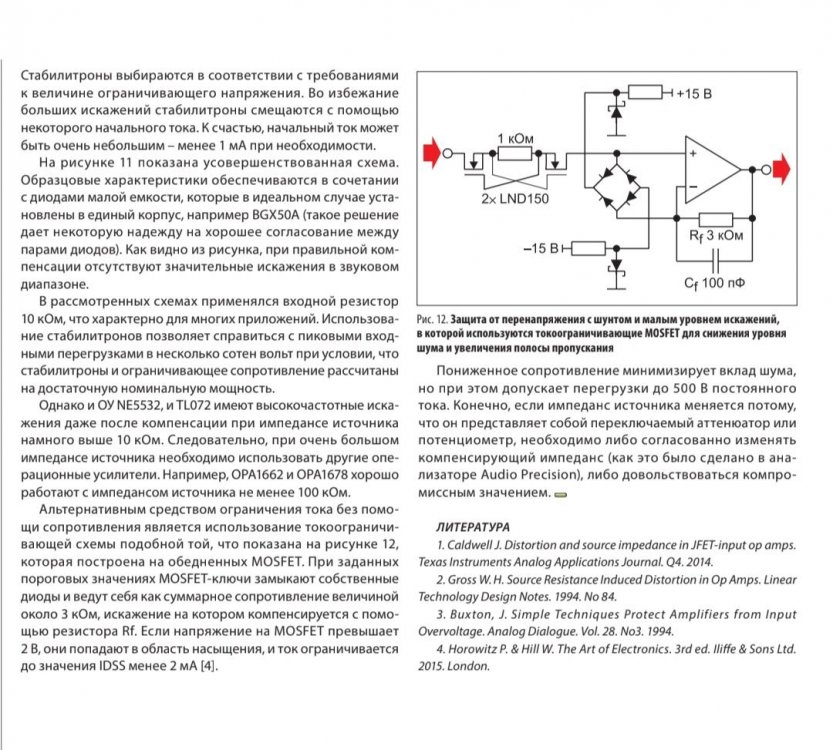

Если известна величина перенапряжения, например 20 В при 15 питания, то есть последовательные полевые же протекторы от AD, всё, что выше питающего отключают. Примерно по указанной схеме.
Ставить что-то с емкостью как у полевика с обеднением (LND150) на вход ОУ не стоит (зависит, конечно, от включения).
И не забываем о балласте, о том, на чем будет выделяться ваше перенапряжение (например прследовтельном резисторе).

  • Like (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted

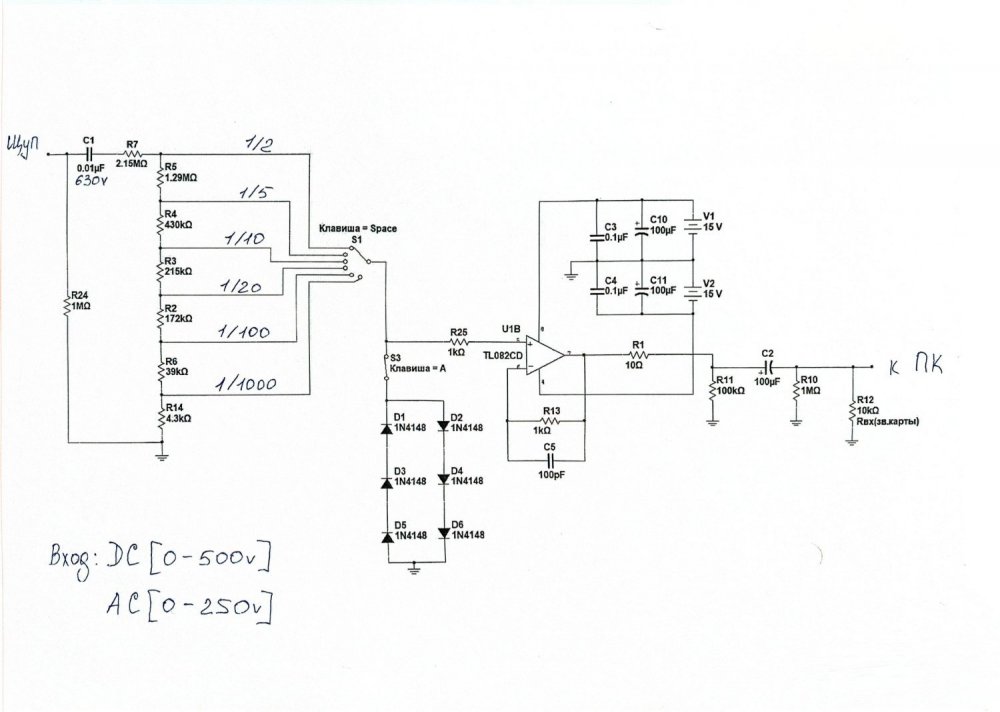

Грубо такую схему накидал...но диоды дают искажения даже по 3шт последовательно... Пробовал диоды кд521...

Перенапряжение падает на делителе...




BAA Master

BAA

Posted
Posted

Поехали: (из печального, но не всегда, опыта)
сделать просто делитель, даже для звуковых частот, скорее всего не выйдет.
Надо параллельно каждому резистору ставить добрую емкость (NP0) обратно пропорционально сопротивлению, что может таки испортить коэффициенты деления.
В нижнем плече - то же самое.
10 пФ и 2 МОм дает постояную времени 20 мкс <=> 8 кГц :-(
Располагать резисторы внутри, как минимум, электростатического экрана, достаточного большого размера. Для получения фиксированной и воспроизводимой емкости на землю.
От неё зависит емкость вышеуказанных конденсаторов.

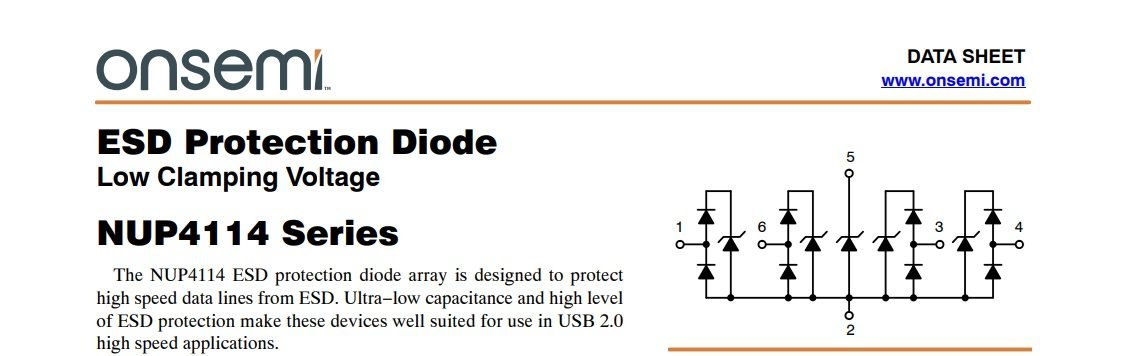

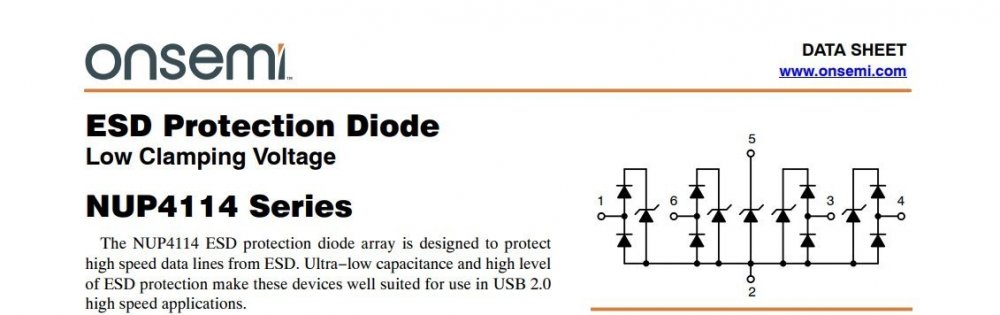

Относительно схемы с диодами: посмотрите на схему их даташита ONSEMI. Прикол в том, что диоды заперты, пока напряжение на R14 не превышает напряжения на диоде+стабилитроне. Делаем из диодов мост с плавающим стабилитроном в диагонали "выпрямленного", а диагональ "переменного" стоит параллельно R14. Можно сделать растяжку из 2-х стабилитронов (плюс и минус) и двух диодов со средней точкой. Можно поставить конденсатор параллельно стабилитрону.



  • Like (+1) 1
Russ3000 Local

Russ3000

Posted
Posted
7 часов назад, Климентий сказал:

А на какое напряжение были у вас супрессоры? Низковольтные ?

Там же ссылка на них, 82356120100. Вюртовские на 12В.

Климентий Local

Климентий

Posted
  • Author
Posted
6 часов назад, Russ3000 сказал:

Там же ссылка на них, 82356120100. Вюртовские на 12В.

12в на вход звуковой карты ПК допустимо разве подать? Мне кажется это не безопасно для карты...

BAA Master

BAA

Posted
Posted
8 hours ago, Russ3000 said:

Там же ссылка на них, 82356120100. Вюртовские на 12В.

Не хочу расстраивать, но это таки варистор из оксида цинка. С кубической зависимостью тока от напряжения. Не цепочка диодов, но все-таки.
To Климентий
замените в вашу схеме с диодами по одному диоду на маломощный стабилитрон (не стабистор - это тот же диод), в полярности противоположной диоду. Можно ставить шунтовые опоры, например LM4041.
В общем смысле, если у вас усилитель с полевиками на входе, ему ничего не повредит в пределах питающего и будет достаточно резистора последовательно со входом плюс диодов на питание. А вот для карты придется ставить R_R повторитель с однополярным питанием 5В, или таки мост со "стабилитроном" в диагонали.

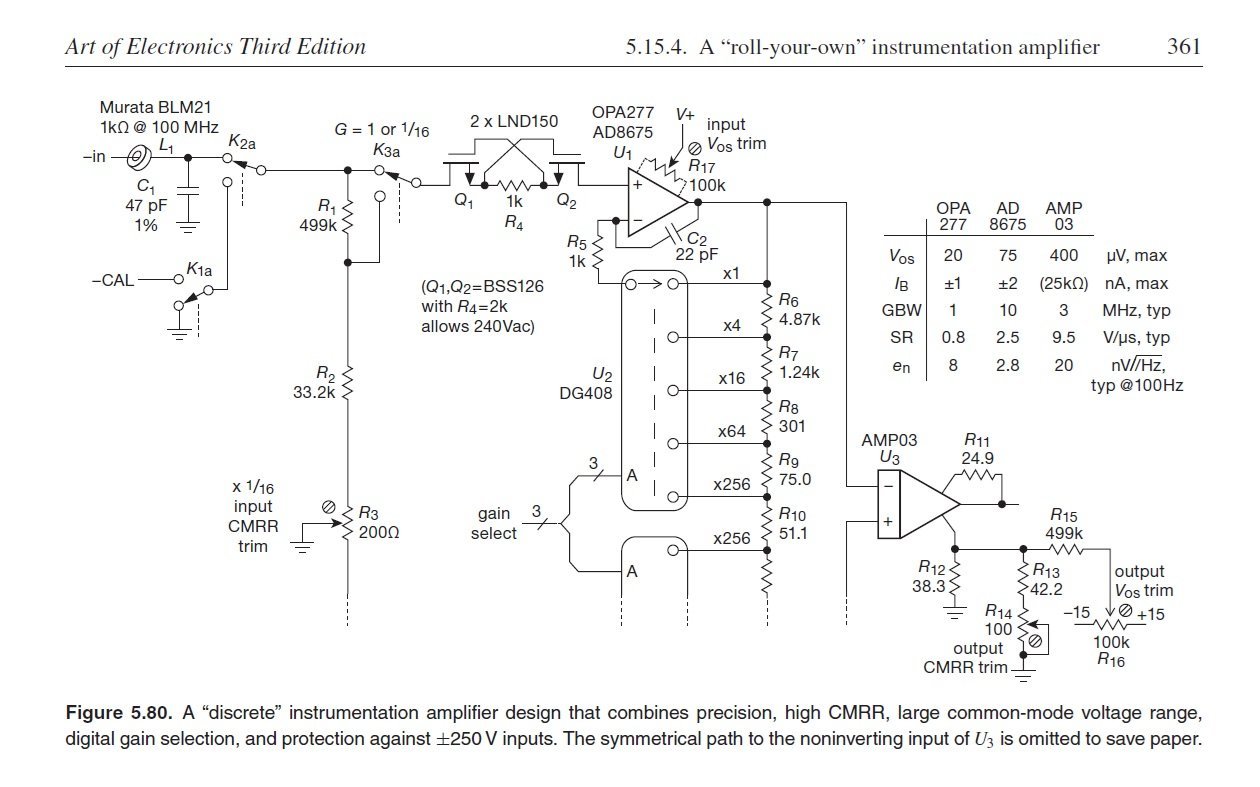

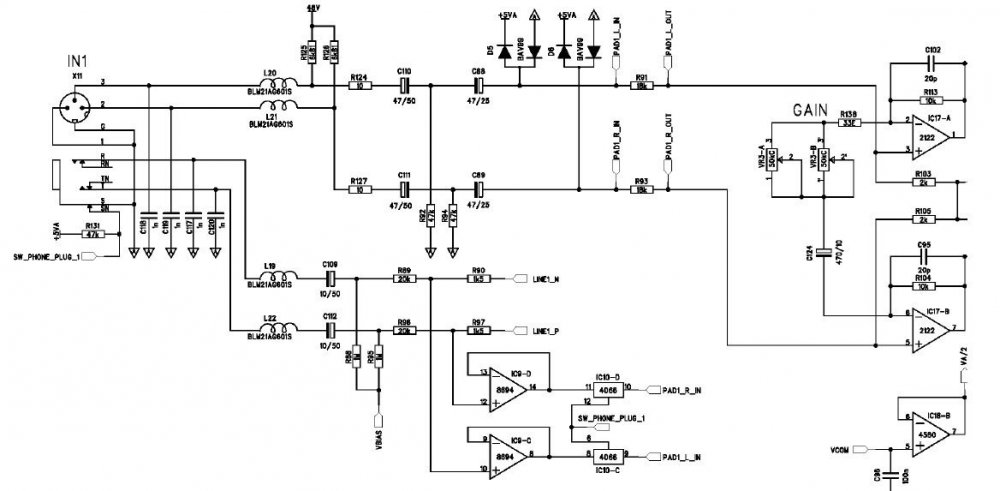

Вот например та самая схема, почти "оригинал". И вот фронт-енд оно же входной усидитель внешней ЗК - вряд ли вы что-то сожжете, если поставите последовательно с вашим выходом хотя-бы килоом.
714.thumb.jpg.918a0a478c51d7a9aadd0bd2deaec2c0.jpg715.thumb.jpg.9668279a832d0f74e0871c254723b12f.jpg

Russ3000 Local

Russ3000

Posted
Posted
6 часов назад, BAA сказал:

Не хочу расстраивать, но это таки варистор из оксида цинка. С кубической зависимостью тока от напряжения. Не цепочка диодов, но все-таки.

Да и ладно, я таки их поставил больше для самоуспокоения, там микрохема защищена прилично, если верить ее описанию.
