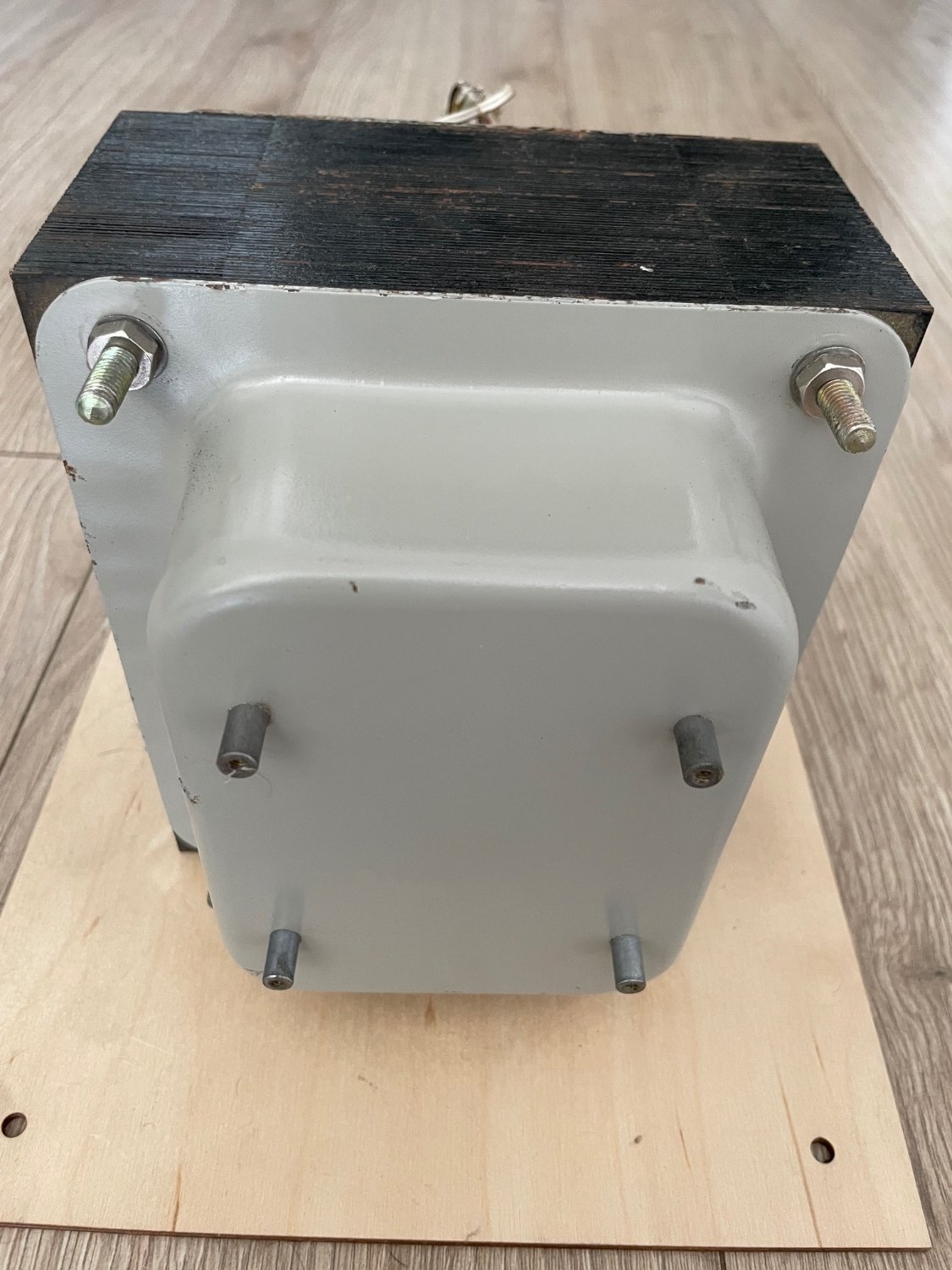

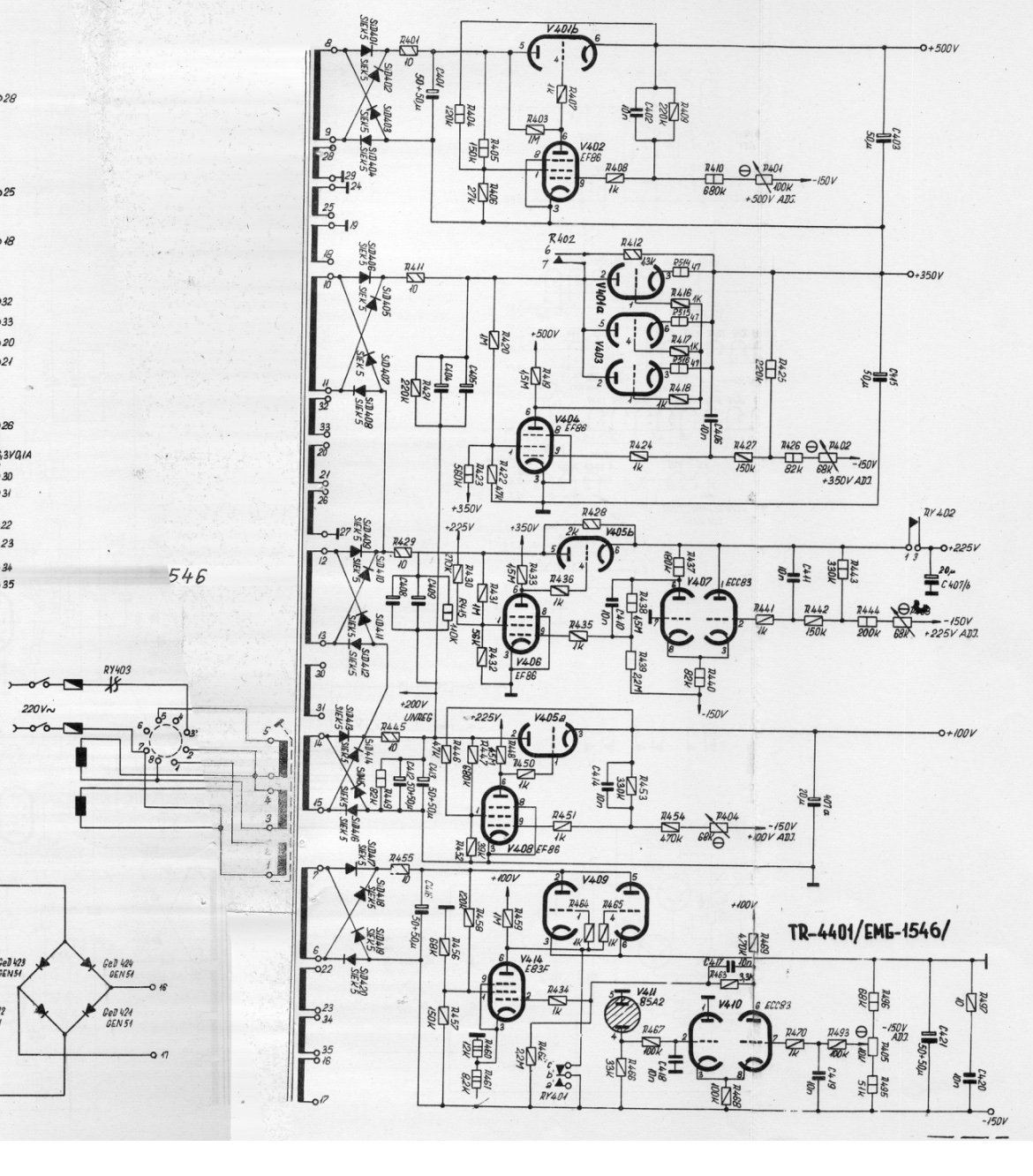

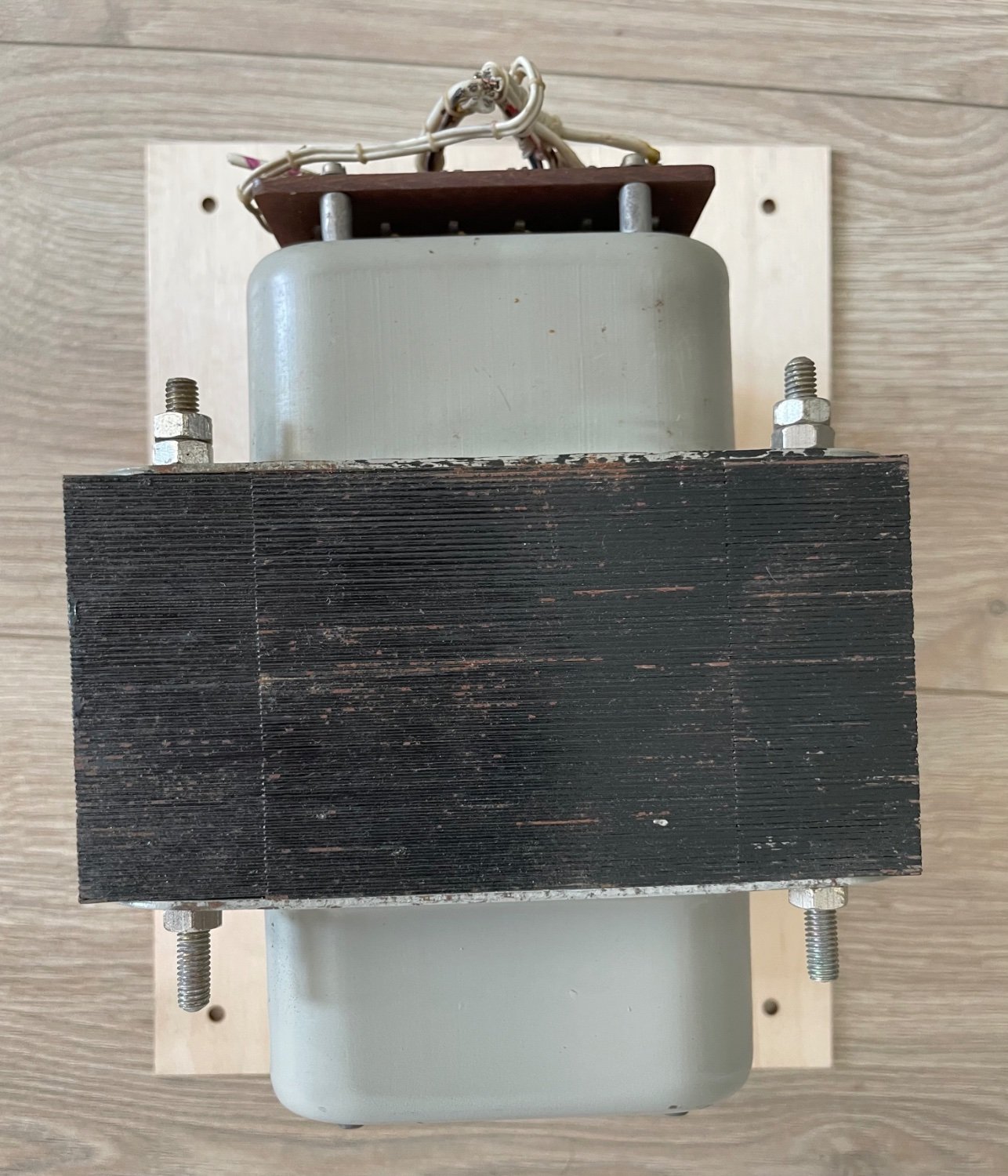

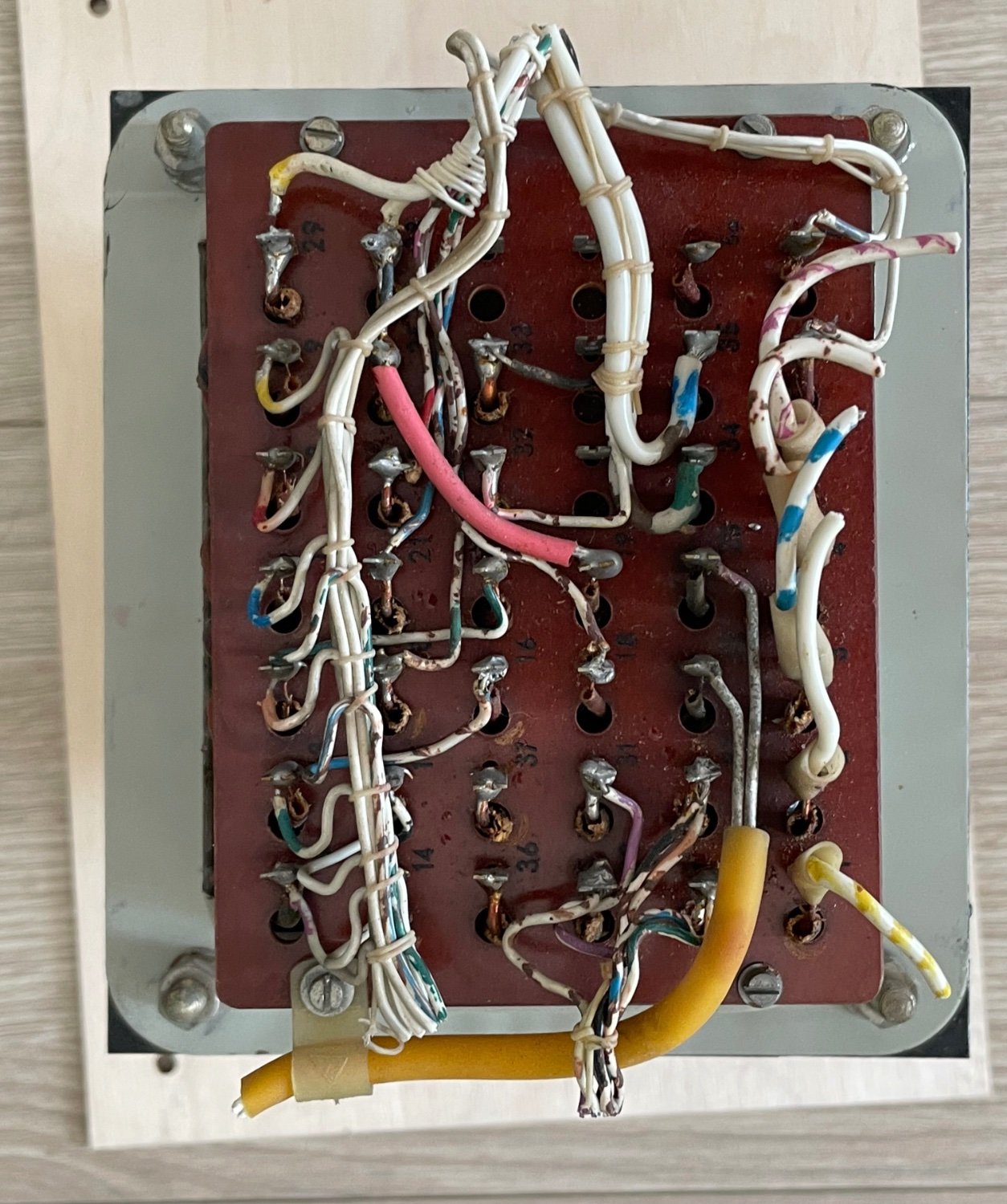

Предлагаю трансформатор питания от лампового осциллографа TR-4401 В полностью рабочем состоянии, которому я так и не нашел применения, а место занимает. Вес 13.2кг. Размеры магнитопровода 165х145х74. Данные по его обмоткам есть в интернете. На последнем фото представлена схема его блока питания, по ней можно судить нужен он вам или слишком избыточный. Цена 10 000р.,
