Recommended Posts

Posted
1 hour ago, Stan Marsh said:

Кому надо?

Тому, кто делает усилитель наименее чувствительным к наводкам.

Posted
8 минут назад, BAA сказал:

Какая обкладка внешняя? Конструкция как та, что запостил Ollleg.
И два, приведите ТУ или лист данных, где написано:
ближайшая к корпусу обкладка отмечена знаком "ХХ" рядом с выводом.
Или как направление маркировочного принтера на кабеле?

Настолько обычное дело, что даже странно возникновение вопроса в принципе... На   МБМ и то попадалось. ТУ не знаю, но образцы поищу.

Рисунок теоретический, а, скажем, есть 100% гарантии, что "верхняя" обкладка в реалиях именно такая, а не обернута вокруг полностью?

Posted
6 minutes ago, Xрюн222 said:

На МБМ и то попадалось.

Как говорил(а) собака Рейган(а) Рональд, - "Доверьйяй, но проверьйяй!". Потратить ~десять секунд на осциллографическую проверку - не велика задержка, зато будет уверенность, что все меры по снижению чувствительности аппарата к наводкам - приняты.

Posted
20 minutes ago, Xрюн222 said:

Настолько обычное дело, что даже странно возникновение вопроса в принципе... На   МБМ и то попадалось. ТУ не знаю, но образцы поищу.

Хорошо. Имеем грубо говоря несколько сантиметров квадратных одной обкладки снаружи. Её надо к чему цеплять? К источнику, общему проводу, приемной части? При расстоянии до корпуса в пару мм сколько будет емкость даже у одного прямоугольного конденсатора относительно другого. Стоящих вплотную. Или всё таки это бред и никто не страется так сделать. Не менее тем при 4 см кв и 2 мм имеем 3,5 пФ (с учетом eps корпуса). А если круглые и рядом ничего нет, то и того меньше. И если рядом нет ключа сетевого обратноходовика с радиаторм и парой киловольт на микросекнду фронтом, то ничего и не будет.
Вот если это на входе предусилителя, то докладываю. Электростатический экран, в виде фольги под потенциалом корпуса, обмотаной каптоном уничтожил фон полностью. Закрывались соединения до резисторов и м/сх, со стороны пайки. Конденсторы пленочные, видимо лавсан, в металлических корпусах. Конденсаторы не экранировались.
И давайте про МБМ и прочее нерабочее не писать.

Posted
1 hour ago, BAA said:

Имеем грубо говоря несколько сантиметров квадратных одной обкладки снаружи. Её надо к чему цеплять? К источнику, общему проводу, приемной части?

Пример из жизни:

  • в УКУ "Корвет УП-078С" неудачно сделана подводка сетевого провода к выключателю питания. Провода идут недалеко от цепей левого канала усилителя для наушников. В результате - в наушниках прослушивалась сетевая наводка, не зависевшая от РГ, выбора источника и т.п. Оказалось, что собирает наводку К73-17, имеющийся в цепях этого узла. Так как перевернуть его не представлялось возможным, пришлось отодвигать пучок проводов.
Posted
6 minutes ago, catBot said:

Пример из жизни:

Давайте в качестве примеров не приводить ошибки. Это раз
А по "теории" надо было просто развернуть конденсатор, не так ли. Ведь спич-то об этом был. Или нет?

Posted (edited)

https://www.audionote.co.uk/foil-signal-capacitors



"Как вы можете видеть на фотографиях выше, каждый из наших сигнальных конденсаторов отмечен линией справа; это отмечает начало фольги. Наш опыт показывает, что конденсаторы Audio Note (UK)™ работают лучше всего, когда начало фольги «повернуто» к входящему сигналу"

Edited by ДимДимыч
Posted
17 minutes ago, ДимДимыч said:

когда начало фольги «повернуто» к входящему сигналу

Я бы понял "к точке с более низким импедансом"...
Есть фото разобранного?
Типа такого, с сундка.

  • Like (+1) 1
Posted

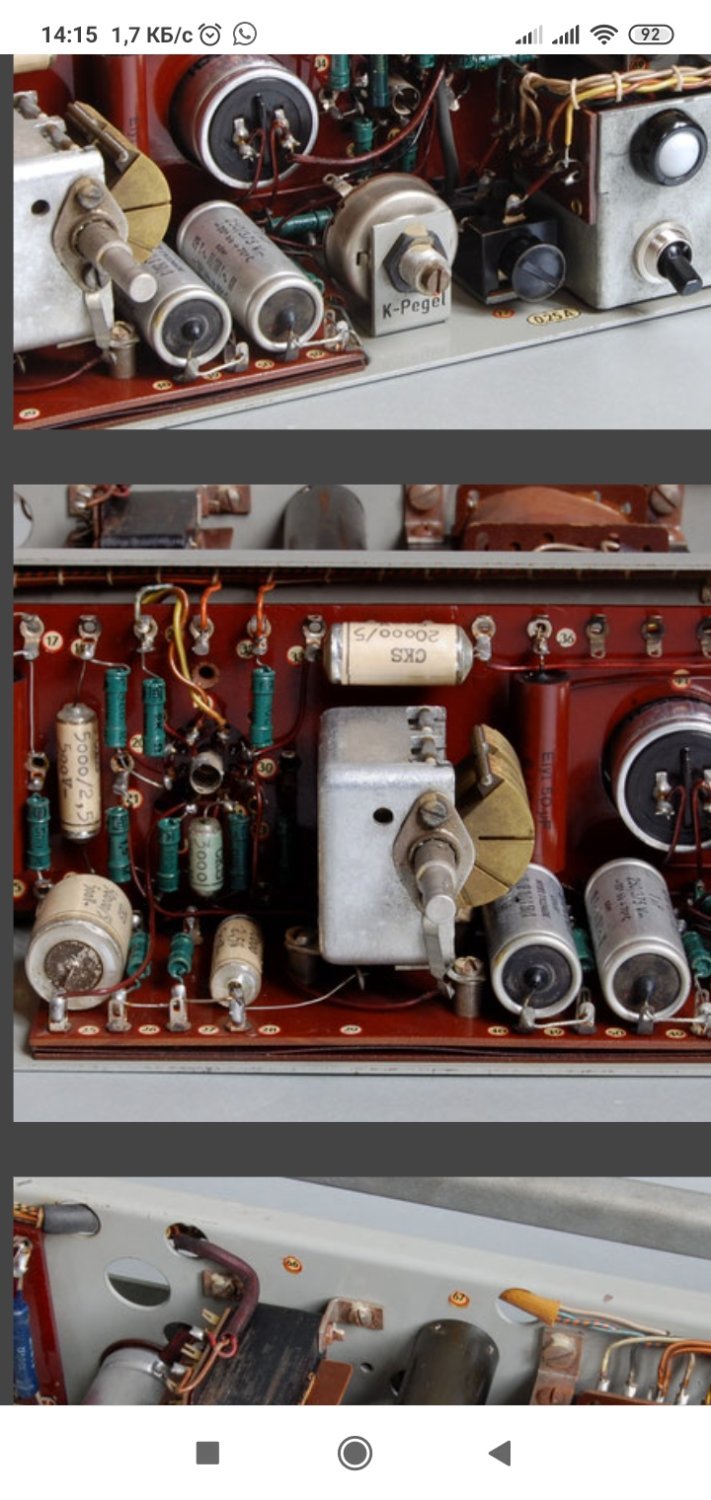

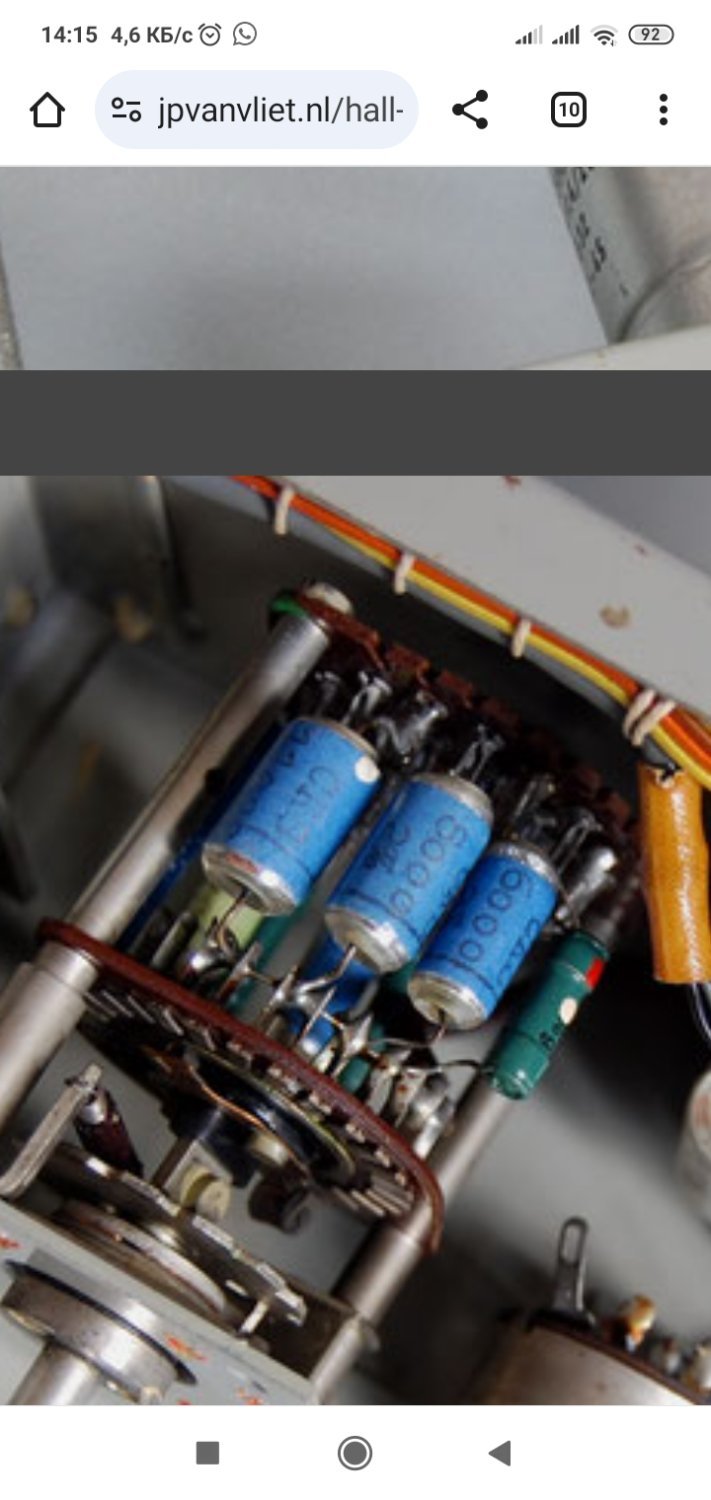

Конденсаторы   "индустриал граде", ни разу ни удифильские, от авторитетных производителей.





  • Like (+1) 3
Posted

Никита Сергеевич, вы либо туда либо сюда. Что такое есть - согласен. А вот зачем - нет.
Либо вы соглашаетсь или предлагаете техническую причину, почему так, а не эдак, либо "верую".
1. Из фоток не всегда видно где начало, где конец. Хотя снаружи один контакт, а с другой - по центру, у стирола. Что не совпадает с вышеприведенным Дженсеном. Который современный. Может такое быть, чтоб технология поменялась?
2. В конденсаторе на десятки пикофарад для ВЧ цепей вполне разумно иметь маркировку того что снаружи.
Широкополосный усилитель, всего на несколько МГц, смд, земля верхним слоем. Но палец лучше не подносить...



Posted
2 hours ago, BAA said:

по "теории" надо было просто развернуть конденсатор, не так ли. Ведь спич-то об этом был. Или нет?

Надо. Не смог, так как там подобраться к нижней стороне печатной платы, да ещё и паять сквозь лак, - страшная морока. Да и на рисунок самой платы без слёз не взглянуть...

Когда-нибудь переверну этот конденсатор..

Posted
8 hours ago, Ollleg said:

Обсуждение тупиковое - пусть все останутся при своём

Вот уж нет. Какой тупик? На конденсаторе есть метка о "внешнем слое". Отлично.
Две проблемы:
1. Таковые конденсаторы почему-то либо 50 лет от роду либо от фильских брендов.
2. Раз уж раздел "технический", хотелось бы прочитать цель маркировки или обоснование для включения внешним слоем к "источнику" (техническое, желательно от профессионалов, из публикаций рецензируемых). И если нет такового, то не отправить ли начальству таковые мнения в раздел специальный?

8 hours ago, catBot said:

Когда-нибудь переверну этот конденсатор..

Это была шутка.

Posted
37 minutes ago, Goofnm said:

50 лет назад мотали рулон целиком и ставили полосу. Сейчас так не делают

Таки Low Z, то есть источник или общий провод. К "направлению движения звука" отношения не имеет. ЧТД. Жаль.

Posted

"Направление звука" - выдумка для обмана легковерных жуликами.

Но про соотношение импедансов цепей и предпочтительное положение внешней обкладки конденсатора в связи с этим - совершенно инженерный, научный факт.

  • Smile 1
Posted

Может и "вектор Умова-Пойнтинга", он же вектор ППМ, это исключительно плод больного воображения теоретиков-двоечников?

Posted

Фильтр АС, стоял во второй АС полосой наоборот. Сборщица понимала, что применительно
к АС, направлением переноса энергии в конденсаторе можно пренебречь. Потому, что за
"направление движения звука" в АС отвечает динамик.


  • 1 month later...
Posted
В 31.03.2025 в 16:07, Stan Marsh сказал:

Шарлатаны.

Отнюдь, пытаются сохранить то что раньше знал каждый диафил))




  • Like (+1) 1
Posted
В 31.03.2025 в 16:43, Xрюн222 сказал:

Конденсаторы   "индустриал граде", ни разу ни удифильские, от авторитетных производителей.

 Никита, так не убедить, да мало ли от куда их повыкусывали и как они стояли. Точку в данном вопросе поставит, уже не единожды мной приведённый: ЕМТ-139а. Куда уж лучше пример, чувствительная схема, микро сигналы. Полоски у всех на источние, на сетках внутренний слой, точка.

  • Like (+1) 2
Posted
13 минут назад, Алекс сказал:

 Никита, так не убедить, да мало ли от куда их повыкусывали и как они стояли. Точку в данном вопросе поставит, уже не единожды мной приведённый: ЕМТ-139а. Куда уж лучше пример, чувствительная схема, микро сигналы. Полоски у всех на источние, на сетках внутренний слой, точка.

Я не помню уже,  хотя починял, но там наверное как раз Сикатропы и стоят штатно?

Posted
23 часа назад, Xрюн222 сказал:

Сикатропы и стоят штатно?

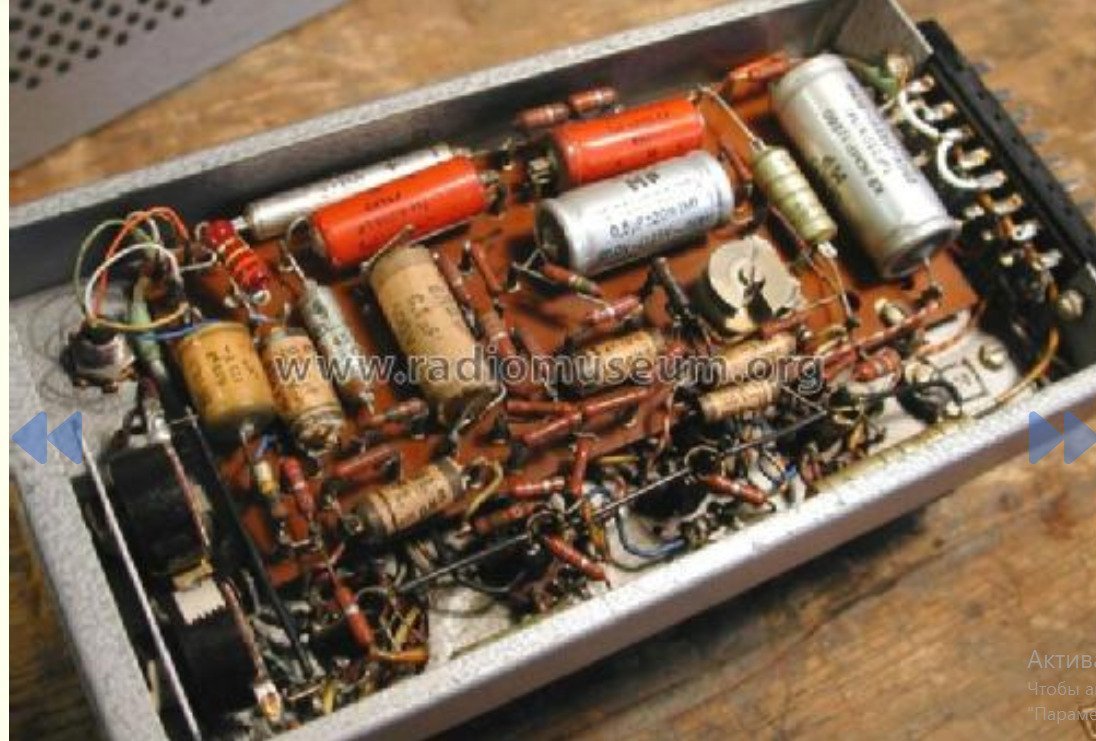

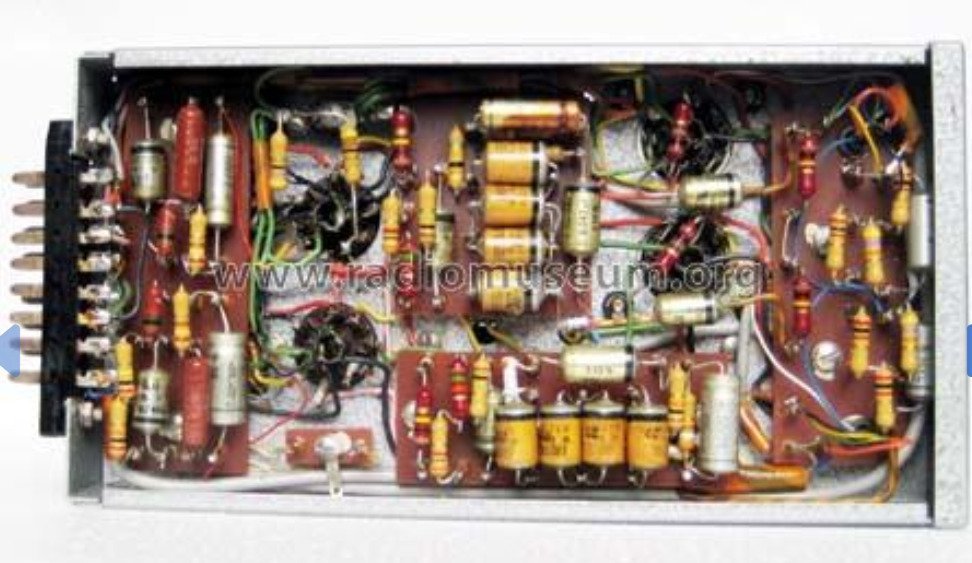

 В 139а и 139st ставили ERO, но весь интернет завален переделками от очумелых ручек, чего только там не было)))

мои фотки, увы стёрты, так что только то что нашёл без вмешательств...

Безымянный (2).jpg

Безымянный (1).jpg

Posted
3 hours ago, Сергей Б said:

Нужно ещё про направленность разъёмов тему замутить, наверняка адепты найдутся.

Это да, Клубный специалист сначала пайку убрал, потом внешний контакт с RCA,  потом весь разъем. Теперь два провода соединяются прижимом типа клин+кольцо. Бинго! Разъема нет => проблемы направленности тоже. Надо так и с конденсаторми поступать: конденсаторы на дроссели, последовательное на параллельное, звезду на треугольник и готово. Многим нравится, если правильно готовить.

  • Like (+1) 1
