Добрый вечер.

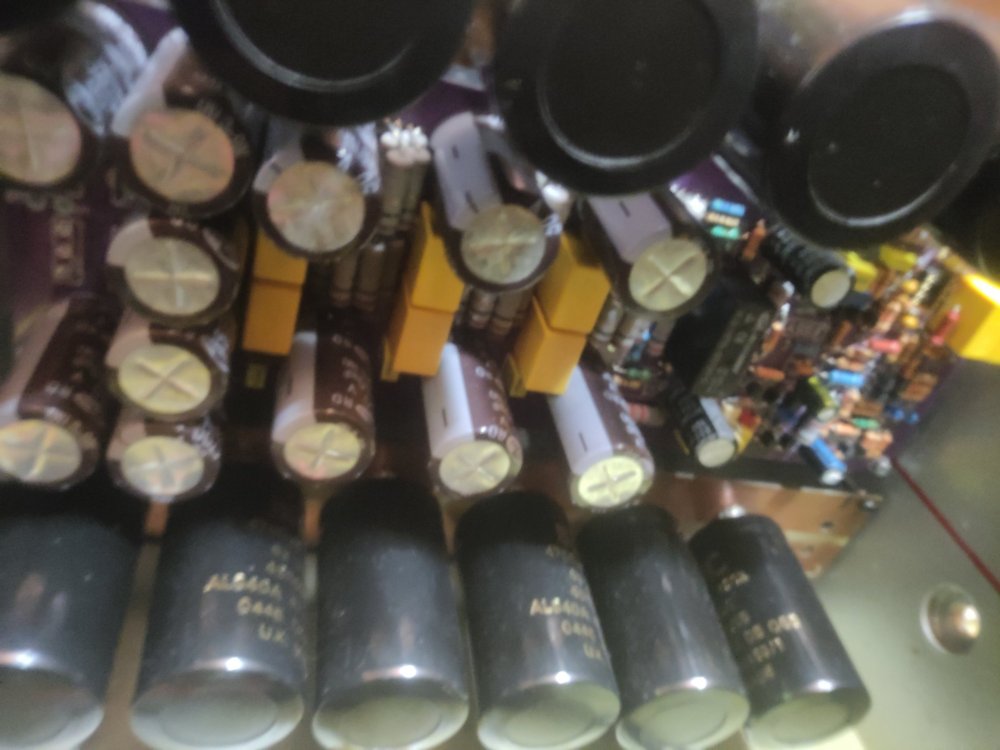

Имеется дополнительная конденсаторная батарея 110000мкф к основной плате. На плате тоже есть батарея в 55000 мкФ.

Оправдано ли наличие предохранителя между конденсаторной батареей и основной платой усилителя.

С одной стороны - безопасность. С другой стороны дополнительное сопротивление, которое может невелировать весь "изюм" от этой батареи.

Соединительные провода между основной платой и дополнительной батареей - 4 мм.кв.

Как быть?




Posted

Если надо изюм - оставить один сетевой предохранитель и всё.

Случись что - плата защиты спасет акустику. Усилитель же с такими емкостями уже всё равно не спасти )))

  • Thanks (+1) 1
Posted

Ясно. Спасибо.



Сделал мягкий старт. Задержка включения для заряда банок равна 4 секунды.



Под платой доп батареи дополнительно проложил изолирующую пластину из бесперебойника. Стойки для платы в термоусадке. Болты так же изолированы от контакта с платой.

Страшно включать.

Posted

Как вариант разрезать провода питания плеч усилителя между ёмкостями и выходными транзисторами. В разрыв поставить мощные резисторы ом по пятдесят. Параллельно катушке реле защиты подключить катушку ещё одного реле. Оное должно шунтировать вышеупомянутые резисотры во время штатной работы усилителя. При аварийной ситуации контакты разомкнутся и резисторы будут ограничивать ток через выходной каскад. Включаться этому реле лучше после зарядки емкостей фильтра питания.



Всё вышепредложенное на свой страх и риск. Если что я не виноват.



  • Thanks (+1) 1
Posted

А зачем нужны такие большие емкости? Сравнивали по звучанию что меняется если не подключать батарею? Форсирование, "надувание" самого низа НЧ, возможно, и в ущерб СЧ,  и качеству передачи НЧ, хорошо ли ?

  • Like (+1) 1
Posted

Вопрос включения усилителя на большую мощность вообще интересый. В ухе косточки сдвигаются стараясь уменьшить чувствительность уха и таким способом его защитить. При этом качество восприятия звука страдает.

А на малой громкости большие ёмкости как вы и заметили ни к чему. Там как бы класс А больше пользы принесёт.

  • Thanks (+1) 1
Posted
6 часов назад, Viktor D сказал:

Вопрос включения усилителя на большую мощность вообще интересый. В ухе косточки сдвигаются стараясь уменьшить чувствительность уха и таким способом его защитить. При этом качество восприятия звука страдает.

А на малой громкости большие ёмкости как вы и заметили ни к чему. Там как бы класс А больше пользы принесёт.

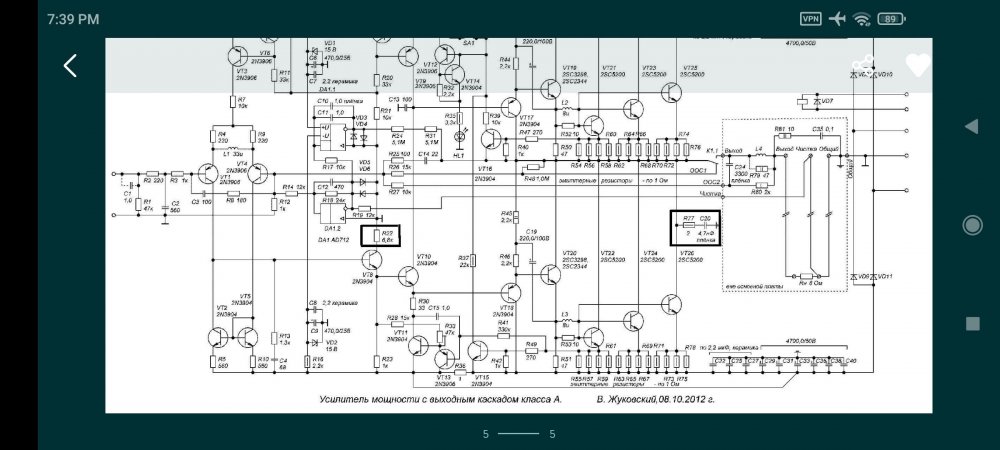

Это и есть что ни на есть самый самый чистый а класс. С Уважением.  Усилитель Жучковского В. 08.10.2012 года.



Может дело окончится и вовсе без этих батарей.

Но мне хочется для себя послушать и так и так и так. И соответственно, оставить нужное и понравившееся.




Posted
On 11/3/2022 at 12:28 AM, Lukasarts said:

дополнительное сопротивление, которое может невелировать весь "изюм" от этой батареи

Сопротивление 1м провода 4 кв есть 4,5 миллиом, на метр. Примерно такое же, как у конденсаторной банки.
Если сделать длину порядка 10 см то сопротивление провода ни о чем. не забываем, что проводов 2
(по одному идет ток по другому напряжение, интернет сказал), а скорее 3.
Можно сделать двухступенчатый фильтр: от выпрямителя на банку, от банки, через резистор, на существующий фильтр.
Греться резисторы будут. Бесплатного не бывает.

  • Thanks (+1) 1
Posted
18 часов назад, BAA сказал:

Сопротивление 1м провода 4 кв есть 4,5 миллиом, на метр. Примерно такое же, как у конденсаторной банки.
Если сделать длину порядка 10 см то сопротивление провода ни о чем. не забываем, что проводов 2
(по одному идет ток по другому напряжение, интернет сказал), а скорее 3.
Можно сделать двухступенчатый фильтр: от выпрямителя на банку, от банки, через резистор, на существующий фильтр.
Греться резисторы будут. Бесплатного не бывает.

Какой мощности и номинала взять резистор?

Благодарю.

Posted

Разделение батареи конденсаторов на пару секций резистором довольно часто встречается в конструкции бп усилителя. Номинал там - доли или единицы ОМ (больше 10 Ом нет смысла делать). Мощность посчитать по закону ома, зная ток потребления усилителя на максимуме. Коэффициент запаса взять от 2х до 4х раз.

В вашем случае подключение дополнительной батареи конденсаторов и есть такой случай если питание с моста диодов подать сначала на неё, а потом проводами на плату усилителя.  Провода будут играть роль низкоомного резистора. В таком случае за большим сечением гнаться не надо.

Конечно я не знаю как там конструктивно у вас всё оформлено. Может диоды уже на плате усилителя запаяны.... Тгда надо будет смотреть что отпаять, что собрать навесом.

Лично я готовую плату усилителя переделывать не стал бы.

Posted

:smile-30:Про ток по одному проводу а по другому - напряжение - это я где то слышал. А что идёт по третьему проводу:smile-06:

Posted

И ещё на вашей схеме внизу написано, что выходной каскад в классе А. Это именно тот усилитель, который вы собираетесь переделывать? Если так то смысла нет. Эффект будет заметен (если вообще будет) только в классе АВ с небольшим током покоя.

  • Thanks (+1) 1
Posted
8 часов назад, Viktor D сказал:

И ещё на вашей схеме внизу написано, что выходной каскад в классе А. Это именно тот усилитель, который вы собираетесь переделывать? Если так то смысла нет. Эффект будет заметен (если вообще будет) только в классе АВ с небольшим током покоя.

Спасибо.

Послушаем и так и так...интересно)



Posted
В 06.11.2022 в 00:47, Viktor D сказал:

Про ток по одному проводу а по другому - напряжение - это я где то слышал. А что идёт по третьему проводу



В 06.11.2022 в 11:23, BAA сказал:

Неужели мощность?

Старина Ом уже 5 раз перевернулся в гробу

  • Thanks (+1) 1
Posted

Это черный юмор.
Сопротивление берут около 0,1 Ом. Если полное сопротивление обеих емкостей П фильтра много меньше - польза явная. Например имеем 0,1 Ф 100 Гц~16 мОм. Соответственно будем иметь К порядка 30 второго звена, в теории. Например 100 Вт(пусть А) 8 Ом. Ток будет 3,5А. Пульсация при 0,1 Ф примерно 300 мВ, пп при 0,2, соответственно, 150 мВ пп. Ставим 0,1 Ом и еще 0,1Ф получаем 40 мВ пп. Просто делим 100,000 пополам 600 мВ и 138 мВ: 2 раза есть 2 раза! Потери на R ~ 1.5 W.
0.22 Ом - 2,8 Вт, 600 мВ и 70 мВ при 50,000. Потери постоянки полвольта и вольт. Берите 10 Вт приличный С5-47 или неприличный керамический китайский и радуйтесь.


  • Like (+1) 1
  • Thanks (+1) 1
