AlexKorotov

Ad8620 на ковырял этого изюма из плат датчиков. Они были там вперемешку с ор627. Послушал, 627 как то помягче звучат. Я их с 58, 64 и 1702 использовал.

Другая сторона. В Вашем случае может быть вообще плату делать не стоит. Наклепать контактов-лепестков и соеденить выводами деталей. Я часто штыри из толстой меди клепаю, так, чтобы они с обоих сторон текстолита были. Такой об'емный монтаж может сильно в габаритах выиграть.

Теоретически можно. Но когда я начинаю рисовать платы, у меня есть размеры всех элементов, что туда будут установлены. Без этого ни как. Иначе получается такое вот "облако в штанах".

Г837

Нужно плату делать таким образом, чтобы лампы были со стороны дорожек. А все детали расположить плотнее, а у Вас плата буквально повторяет схему.

А если воспользоваться известным и очень старым способом: на накальную обмотку подать 6,3 в. ? Затем можно измерить напряжение на остальных обмотках и соединить их как нужно. Накальную обмотку найти то несложно?

Да где их сейчас взять? В том же МЭЗ-28 они были не 2 Гн, там трансформатор использовали повышающий. И во всяких STM тоже, причем трансформатор кроме всего прочего улучшает ситуацию с фоном от 50 гц. Я как то в МЭЗ-28 на мелкой платке-макетке пристроил 548УН1, думал лучше будет... Лучше не стало, несмотря на то, что без трансформатора казалось бы лучше должно быть. Фон стал больше.

Давно уже не делают головки с индуктивностью в 2 гн, обычно раз в 10-20 меньше.

Это возможно от того, что для данного фанерного направления и шум не заметен и высокие частоты не нужны. В том, самом первом своем УВ на нувисторе и повышающем трансформаторе я даже шунт во вторичке в 510 ком обрал, ибо он шумит...

Тогда трансформатор на вход. Оглядываясь назад, я бы взял за основу схему от STM610, с трансформатором на входе, но сами усилители сделал бы возможно на лампах.

Я из за помех так делать не стал бы. Я за эти 1-2 секунды что там может нагреться?

Раза три я свою схему применял. В импорте разном, с разным результатом. Самый плохой был с мелким соленоидом, с большими гораздо лучше. В ноте кажется от маяка ЛПМ, я бы не советовал. Вообщем чем сильнее изменяется индуктивность, и чем эта индуктивность больше, тем лучше работает схема.

По мне, так эти звуки не проблема. Так, косметические припарки. В той же электронике, годами стояли диоды на выходе усилителя записи. Ни кто даже не удосужился подумать зачем. Для снижения искажений !некоторых! головок записи. Эта цепь далеко не ко всем головкам подходит. Нужно оптимизировать. Я экспериментируя с усилителями записи еще в 80 годах пришел к такому решению. И Борисыч 44 это подтвердил, а еще лучше низкое выходное сопротивление. А кому все это надо? Вот всякий гламур наводить уперлись. "Нету романтизьму", да и идеи нету, хрень какая то.

Я в ту пору эту мостовую схему придумал. Разбаланс моста где то пропорционален ускорению якоря, и это создает ООС. Почти без колебательных процессов в цепи ООС.

Когда-то меня это тоже беспокоило. Потом прошло. Лет 30 назад... Мостовая схема, в рабочем режиме нужно сбалансировать мост, с небольшим перекосом (только в какую сторону я уже не помню). Транзистор который разбаланс моста усиливает должен быть германиевым, обязательно, с высоким коэффициентом усиления.

Ну так используйте САР с ОУ и резистор можно будет увеличить. Можно и без ОУ сделать САР, например используя режим насыщения в диодном включении и какую 1ж24б. Накал ее можно в катод выходной лампы включить. Организовать схему сдвига с анода в минус смещения и получить САР без полупроводников но с приключениями. Только зачем?

И без полевиков можно обойтись. Это самообман, по поводу УПТ, емкости всё равно остаются, только их больше в источнике питания теперь. Не в УПТ счастье.

6Я тут схему выкладывал, кажется. На мелкой лампе повторитель, типа 6н28б, с двухполяркой катод от минус 15 питается, анод плюс 50. В сетку ей серво на ОУ работает. На выходе получаем ноль, а минус 1,5 в в сетке, что серво отработала отделяем от остальной схемы хорошим конденсатором небольшой емкости. Можно даже в 0,01 мкф. Выбор тут гораздо шире.

Я бы 35-й купил для коллекции. Что бы был. А пользоваться 35 и 45 неудобно, уж очень они большие, длинные.

Мне интересно, а как будет эксплуатироваться ЦАП на земле которого минус 150 в.? На входе использовать оптику или разделительный, spdif трансформатор?

С1-35 какую родословную имеет? Тот же тек? Или что то иное. Кажется это первый осц в котором было ваккумных приборов только лампа на входе и трубка. С первыми транзисторами кт301.

Продолжение. Диод шотки я все таки заменил на обычный (КД503), запас по уровню сигнала был. Что нужно настроить после замены лазера? Центр излучения у лазерных диодов может иметь отклонения от базовых плоскостей ок. 0,1 мм, поэтому после замены сразу ни чего скорее всего не заработает. Очень хорошо, если дифракционная решетка расположена отдельно от лазера. В этом случае настраивать ее возможно не придется. Если она совмещена с лазером в одну сборку, то нужно сразу пометить угол на который повернута сборка и этот угол желательно после замены сохранить. В любом случае после замены лазера нужно настроить положение фотоматрицы. Нужно зажечь лазер с минимальным током, начиная от 20 ма, понемногу прибавляя ток. Но вначале подключив катушку фокусировки у генератору стенда запустить движение актуатора. Актуатор должен перемещать объектив вблизи среднего положения. Вначале можно установить максимальную амплитуду перемещения, потом по мере настройки ее можно уменьшать. На расстоянии 2-3 мм от объектива нужно расположить чистую болванку CD-R, которая будет зеркалом. Растояние до диска должно быть тем, с которым данная головка работает. Итак, лазер светит, объектив движется, начинаем перемещать матрицу при использовании режима в котором отображаются токи всех четырех фотодиодов (на видео в виде лучей расположенных под 45 град.) Их длинна в случае совпадения центра матрицы с оптической осью будет примерно одинакова ( т. к. фотодиоды будут освещаться равномерно). В этом положении матрицу можно зафиксировать. Остальные режимы проверочные, они показывают перераспределение токов между фотодиодами, и отклик фотодиодов радиального слежения. Положение лазера (сдвиг по оси) будет влиять на фокусировку пятна внутри диска (оно должно быть минимально возможным), при правильной настройке амплитуда ВЧ (EFM) сигнала будет максимальна. Если лазер не возможно сдвигать по оси, то эта регулировка обычно выполняется коллиматором (отдельной регулируемой линзой). Важно, что САР фокусировки работает по равновесию токов A+C = B+D, при этом ВЧ сигнал может быть мал, или вообще отсутствовать если пятно луча внутри диска велико. В сервисном режиме запустить САР фокусировки отдельно, и в среднем положении подстроечного резистора балансировки фокуса настроить максимальное значение ВЧ сигнала перемещая лазер по его оси или настраивая положение коллиматора. После этого нужно настроить дифракционную решетку. Ее нужно повернуть получив максимальный сигнал в канале регулировки (ошибка слежения) радиального слежения при включенной САР фокуса. В этом режиме САР радиально слежения все еще отключена. Это место самое неприятное в настройке. Тут легко ошибиться, попасть в ложный максимум, работать будет, но заметно хуже. Именно поэтому выше я писал о необходимости как то зафиксировать угол поворота сборки лазера и решетки. Если они отдельно, то повезло :) решетку возможно настраивать не нужно. Часто ее можно повернуть в обе стороны от нуля. Куда же поворачивать? Разница в том, что в первом случае в работает ООС, а во втором ПОС. Если уж пришлось ее настраивать, нужно найти первый, основной нуль, в этом случае сигнал ошибки слежения будет более симметричен, чем в случае ложного нуля. У него будет меньше ПАМ и он имеет "симметричную скважность" переходы через ноль расположены через равные промежутки. В этом сервисном режиме луч бежит пересекая множество дорожек, т. к. САР радиально слежения все еще отключена. Таким образом находим первый (основной ноль) и для начала поворачиваем решетку до первого максимума (например по часовой стрелке). Если после запуска (с полярностью вместо ООС получили ПОС) не угадали, то будет видно возбуждение системы САР, значит нужно было поворачивать решетку в другую сторону :) Перекос актуатора настраивается по "глазковой диаграмме" как и фокус. После всего этого можно еще раз, уже точнее настроить положение фотоматрицы!

Этот конденсатор не для создания под'ема АЧХ, он шунт для всякой ВЧ радиочастотной нечисти. Резонанс входной цепи должен быть далеко в ультразвуковых частотах. Таже история с корректорами для винила, у того же Сухова, и проч. Резонанс из звуковой области вверх тянут.

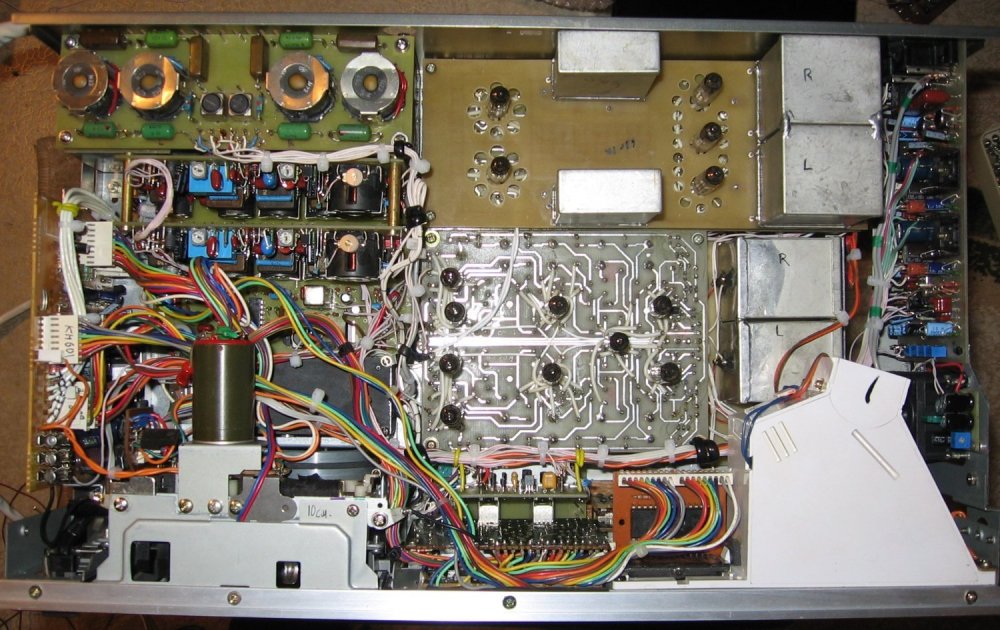

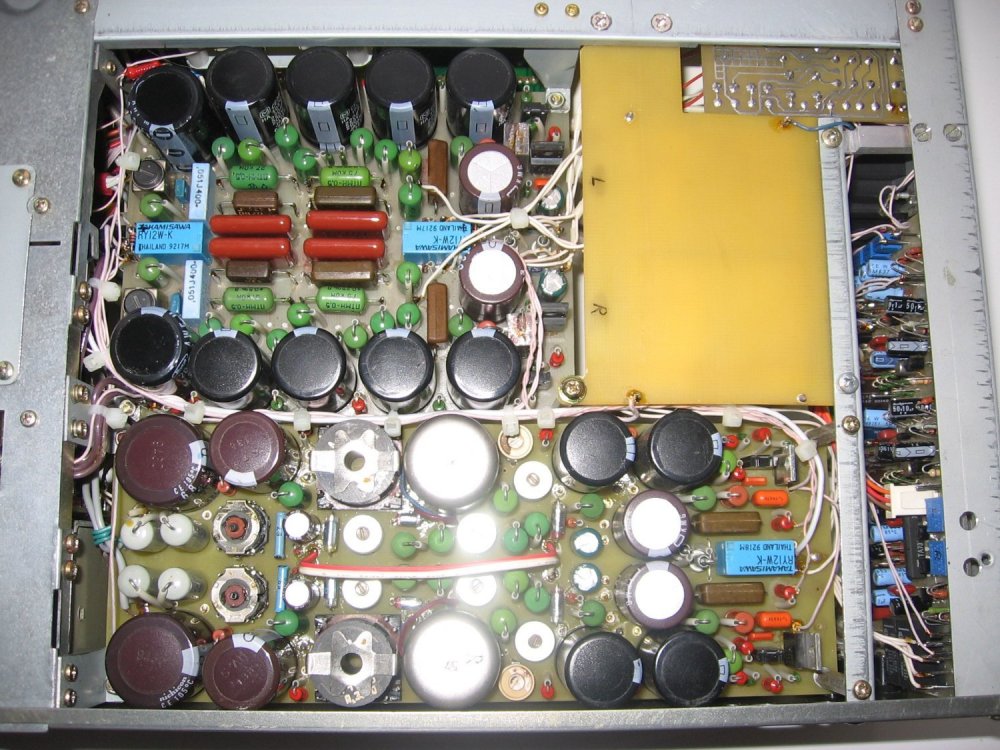

Этот несчастный конденсатор конечно лучше убрать. Но такого типа корр встречаетсч и в хороших магнитофонах типа лаксмана. Там они ещё добротность регулируют подстроечником по входу. Лучший вариант это сделать как в накамичах или у Сухова в его УВ 87 г (ж. Радио). На выходе УВ нужно использовать ФВЧ с регулировкой под'ема на краю диапазона. Может быть как активным, так и пасивным. В накамичах использовали катушку фильтр-пробки с доп кондесатором, чтобы сместить резонанс в звуковую область. Добротность этого Г - образного ФВЧ регулировали последовательным резистором. Мне очень нравится такое решение. С нувисторами я использовал повышающий трансформатор примерно 1:3, иначе схема шумит. Но и головка у меня была наша, стеклоферит 750-я, с низкой ЭДС. Голова 750 отличная, но ловит все магнитные поля, нужно думать что делать с моторами и прочим фонящим. Моторы часто менял на другие, соленоиды питал отфильтрованным напряжением, сетевой трансформатор выносить наружу.
