  1. Скин слой и вытеснение (эффект близости). Через дроссель протекает переменный ток, UL/XL=UL/(2*Pi*f*L). При протекании переменной составляющей тока (да и постоянной тоже) провод греется. При малости переменной составляющей не имеет значения. А в каком преобразователе или фильтре силовом - имеет.
  2. Hоминал резистора, включенного между "-G1" и холодным выводом картриджа, не подскажете? Ничего не забыли?
  3. Без пресса в многие тонны проницаемость подобного сердечника составит от 5 до 10. (Для непонятливых: из собственного опыта и не только). Далее, если обмотка сделана с шагом и пространство между витками заполнено магнитным материалом, то есть вполне себе понятное преимущество, заключающееся в уменьшенном сопротивлении обмотки переменному току => меньшие потери. Заливка плотной катушки в подобный компаунд несомненно приведет к увеличению индуктивности и, в некоторой мере, экранированию. Выглядают примерно так
  4. Озорно замечено... "обобщение авторского опыта" - не хуже.
  5. Скорее место, как Тольятти, проклятое.
  6. Нестандартный способ задания смещения несомненно говорит о квалификации. Но на авторстве, наверное, настаивать не стоит. И да, Заратустра тоже по своему изящна.
  7. Всё может быть. Написан первоисточник т.е. откуда взят кусок схемы.
  8. https://www.valvewizard.co.uk/Triodes_at_low_voltages_Blencowe.pdf
  9. Обмотка трансформатора коротит источник смещения. Надо ставить источник напряжения смещения последовательно со вторичкой трансформатора, по схеме. И, как заметил Станислав, только нулевое смещение избавит от чего-либо последовательного конденсаторного (и не только) в цепи сигнала. Наример (Romy The Cat):
  10. В общем-то есть примеры. Как от классики почти немецкой и голландской (ecc83/ax7), так и вполне нашей (творения СЮТ) смещение делается за счет тока сетки, см аттач. Падение напряжения на сеточном резисторе порождает смещение. Все относительно, что есть минус на сетке относительно катода есть плюс на катоде относительно сетки...

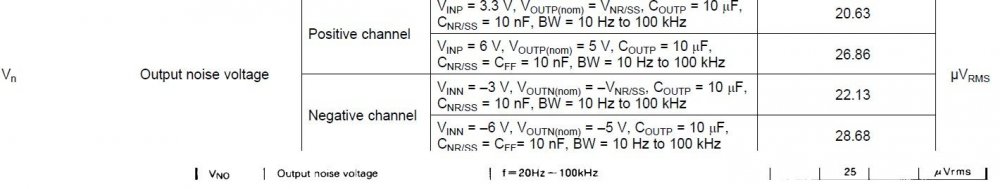

  11. Ток в малосигнальном каскаде, конечно, изменяется. Но подлый стабилизатор, меняя свое внутреннее поддерживает таки выходное в соответствии сo своими свойствами. Типа 10к анодного резистора и таки 500 мВ сигнала. Думается, что 50 мка изменения стерпит. Вот кривулька выходного импеданса, ну почти. 0,5 вольта на 8 мА, что дает 62,5 Ома импеданса, см аттач. В общем - не очень хорошо. У того же 317 будет 2,5В на 1,5А или 1,6 Ом. Так как среднее не меняется , ставим балласт на 1 кОм и конденсатор , да побольше. Только вот Джоули в такой номинал наливать при таком корпусе не выйдет, что, впрочем, уже обсуждали. А вот подавление пульсаций питания - вполне 3e-3 %/В. Предлагаю проблемы решать по мере так сказать, поступления. И до составляющей дойдем.
  12. Посмотрите падение на стабилизаторе - а то там защит многовато. Плюс конденсаторы на выходе стабилизаторы не любят. Напрямую. То есть я бы поставил 1 микрофараду, как рекомендуемо, после собственно стабилизатора и тот, который во входном каскаде, за балластным резистором. LR случаем не залипает в каком-то "замечательном" состоянии после перегрева/перегрузки?
  13. Эт точно, слона-то я и не приметил. Но там стоят стабилизаторы анодного и постоянка в накале
  14. Ну вот, значит не механика. Теперь дальше: разводка проводов и собственно трансформатор - в последнем, если это нормальный тор, сомневаюсь. Пробуем взять кусок фольги, медной, изолируем (например скотчем) и со стороны разводки, ближе ко входу, прикладываем. Надо заземлить, в точку входной сигнальной земли или звезды.
  15. Осталось транс вынести за пределы корпуса чтобы исключить механическую связь с корпусом.
  16. Надо либо считать, либо повторять готовое. Сейчас программулин полно. А так выходит ненаучный тык. И пойдет, если заморачиваться и демфирование стенок и/или объема и так далее и тому подобное, включая перегорки. Скорее всего с нуля сделать проще, чем исправлять. P.S. Видимо кто-то ошибся - вот и подарил, надеюсь не со зла. Говорят, если феном греть, клеевое соединение разобрать можно. Чтоб доступ иметь.
  17. Механическое разделение на полосы лучше электрического?
  18. И это пройдет... Большинство качественных конденсаторов имеют искажения много ниже порога слышимости. В том числе пресловутый лавсан. Танталы, если kemet или vishay, стоят в питании со вполне конкретной целью. Ставить вместо них что "получше" не стоит...
  19. ОФФТОПИК Это бесполезно. Методика для расчета известна и описана. Арифметика, в основном. Есть готовые схемы. "Берем транс от балды, схему и режимы оттуда-же." Рекомендовать что прикажете?
  20. Чип и Дип всегда доставлял. И под заказ. Обычно быстрее. Аудиом - нет, стали сдвигать - забрал деньги, мгновенно. Жаль что понадеялся. Если чего из дижика или маузера - надо идти к реальным поставщикам. Тоже не так быстро, но уже и не так дорого. Китайцев не люблю, даже в озоне - хотя есть и приличные - стилус вот прислали норм, а оф штука в коробке и голограммах - кривая... С одеждой бывало не очень. Не соглашайтесь не почту вместо ПВЗ. Хотя и здесь есть исключения - типа посылка целая - общайся с продавцом, а мы типа навес, под солнцем...
  21. Раз уж тема есть, перееду вот отсюда: https://newaudioportal.com/?app=core&module=system&controller=content&do=find&content_class=forums_Topic&content_id=15851&content_commentid=168372 Финальных-финальных - пока два, плюс один с другой межслоевой (Ф4 15 мкм - отказался, обволакивает первый слой и не дает нормально витки второго слоя укладывать). От фольги для электростатического экрана пришлось отказаться, китайская - трескается, как всегда жульство. 50 мкм, вроде как норм - так нет же, это вместе с клеем. Честная 0,05 - жесткая очень. Ей-ей отжигать еще и 1.5 м ленты нет никакого желания. Потом травить оксид - в топку. Есть ЭМС ткань, манганиновая и на только. Не рвется и паяется. Более того - можно просто куски внахлест соединять, клей проводящий. Не забываем, что без изоляции будет КЗ виток. На картинках: 2 транса со вторичками (#XX и #XX+1), один законченый, с первичкой и экраном. Уже не помню какой. ПЭЛШО ждет размотки... Далее пойдут в экраны: 1 пара в железо, вторая - в пермаллой (по виду). Ну и корпус будет. Надо только кусок армко найти или стали 3. Разъемы Neutrik. Симметричные вход и выход. Схему забыл, прошу пардону.
  22. При наличии терпения, рук, времени и денег делается в комнатных условиях. О контактах. В порядке бреда. В отличии от идей о множественности контактов, даже болтовое соединение двух шин имеет, обычно, одну точку контакта, что не есть хорошо для протекания больших токов. Лечится, в силовой электрике, смазкой меднонаполненной. Читаем литературу. Дорогие силовые разъемы , например мультиконтакт, в основном многоламельные. В реально прецизионных приборах многопружинный подвижный контакт также для понижения сопротивления. Что и отмечено Андрей63. В большинстве своем из медного сплава. Идея о пайке всего тракта, начиная с источника и заканчивая ГГ... наверно и не так бывает, например ртутные переключатели, считай разъемная "пайка". (шутка) Восточная "понтовость": брашированная медь, латунные блестяшки. С точки зрения конструкции смысла не имеет. Видимо высококонечный вариант будет из золота, обязятельно родированного, попроще - из молибдена на сапфире. Опять же не магнитится и не искажает путь протекания электронов из-за эффекта Холла.(шутка) В общем галетники от приборов, на керамике, с серебрЁными контактными парами, легко чистятся. Или остановиться на 11-12 положениях. Модно, стильно, молодежно.
×
×
