BAA

Сумма трех фаз тождественно равна нулю. В звезде же, через ноль "возвращаются" токи от всех фаз. Это к чему, если в одной фазе будут помехи, то... в двух других - тоже.

Как-то так. При индуктивности первички 4.5 и нагрузке 2,5 В 5 А. Надо первичку на 95 В. Сдвиг почти ровно 90. Имейте в виду, что при конденсаторе случается превышение номинала напряжения на вторичке в момент включения. Из-за уменьшеного Ктр.

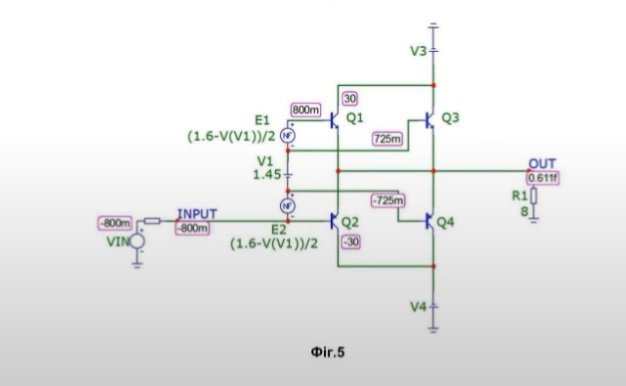

Параметры накала, плз. Ток напряжение. Потом перенесете значения в свой симулятор.

В музей. В свое время ездил на завод, в Краснодар. Там такие тоже делали. Даже лучшие по классам устойчивости рядом с Таллинскими ТЧ не лежали. Виноват, больше не буду...

Согласен. В выключателе индикатор светодиодный - вот энергосбережение и моргает.А вот с оптотиристорами наелся. Без обвязки - беда. Там усиление огромное, от 10 мА до тиристора доходит хорошо, если один. Помехи собирает. С учетом ламповости нагрузка у ТС всегда имет "накальную составляющую". Вот если она мала, то, при емкостном фильтре непонятно как тиристор с таким управлением (включение только около нуля) будет срабатывать. Короче предупрежден - значит вооружен. Пусть пробует.

Это симистор со схемой включения в нуле. То есть нарезать синус не будет. Как все тиристоры нуждается в небольшом токе (удержания) чтобы оставаться в открытом состоянии. Это на случай малых нагрузок типа 5-10 Ватт. https://www.chipfind.ru/datasheet/pdf/cosmo/ksd205ac3.pdf Будете пользовать - поставьте RC цепь, 0,1мкф/10...20 Ом, в параллель силовым выводам.

Пришел поручик Ржевский... (шутка) А самое главное - микрофоны у него - ламповые. Но это - другое... (шутка)

Так называемая 78 есть добавление "рокот фильтра" ниже диапазона слуха, 20 Гц. Некие общие точки зрения по этому поводу есть: а) установка оного фильтра высокого порядка, не менее 3-го иначе смысла нет. б) синфазный фильтр: превращение сигналов в моно до частоты 70...140 Гц. В корректоре. Вроде как запись до этой частоты моно, а коробление - вычитается. Второй способ обычно с выключателем.

У многих - стол. Соблюдать кривые надо. И да, очень часто много % детали на самом деле сильно точнее. Иной раз выбрать не получается. С нужным отклонением. Не зря Беллы и Неперы придумали. А не проценты. Обычное помещение - простор для творчества окраски звука. Надел наушники - другое дело. Не менее тем разница в заточке звукоснимателя заметна. Еще не слышал записи сравнимой с живым, для примера, пением. Работника Мариинки или Большого. Что толку в абсолютном слухе, разве что рояли настраивать. Этот вот спектроанализатор точнее сделает. Хотя скрипачи играют "на ощупь"... а абсолютно точное - мертво.

Тут вот какая печаль. При отсутствии балластного дросселя ли, резистора ли, увеличение емкости стандартного электролита в общем бессмысленно. При таких размерах/номиналах. Внутреннее активное около 0,2 Ом. Надо набирать либо полимерные (на порядок - два меньше при той же емкости) 0,01 при 820 мкФ, либо ставить стабилизатор.

Интересная у них версия событий... не менее тем лампы скорее оригинальные. А то что сейчас NOS не торт, так у всех то характериограф, то измеритель ламп. Хорошее все раскуплено... до нас ;-)

В инете есть EXEL файл, считает погрешность воспроизведения кривой. Учитывает сопротивление каскада, питающего цепь. 2% считается достаточным.

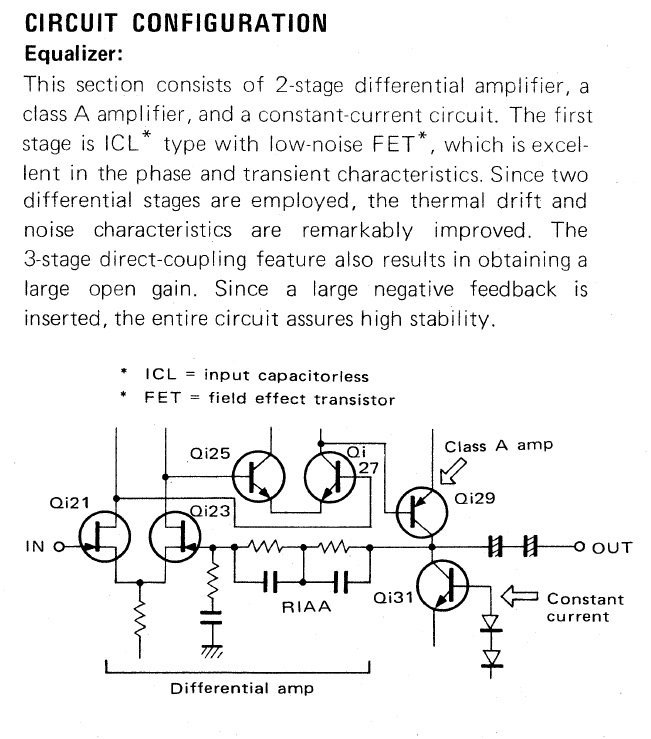

КМК из-за отсутствия индуктивности и сопротивления как у головки, реальность будет отличаться. Не говоря уже про механику. Вещь крайне нужная. Особенно для ламповых корректоров с конечным (скорее малым) усилением и выходным сопротивлением каскадов, зависящих от конкретного прибора. Относительно стандартного ряда. Лучше сразу заложить посадочное место для параллельного резистора/конденсатора. Не всегда можно взять несколько десятков тех же конденсаторов, дабы выбрать нужный номинал.

Надо марку. В основном - оптотиристоры, с нюансами. Для нагревателей и ламп накаливания - самое оно. Есть с полевиками...

Завидуйте молча.

https://ru.ruwiki.ru/wiki/ITT_Corporation Кто OEM - поди их разбери.

Нехорошая мысль. Картинки выложены. Хотя и от нестандартного ЭВП. Анодный ток. 15% p-p пульсаций при ~12 V p-p. На накале. Источник можно нарисовать. Придется делать трансформатор достаточно маленький и специфический. На выходе будет синус, почти. EDIT: Я все про свое, девичье, резонансное. Нерегулируемое. Решение от Станислава даже веселее, можно частоту крутить и амплитуду. Да и транс попроще будет. Хотя у медалей стороны всегда две.

Кстати отличный пример для прямо и кривонакальников. Тот самый случай когда ток анода действительно влияет.

Хотя данный тип приборов в институте читали и экзамены сдавал, подобных тонкостей не было. Накальный потенциал во время ведения вентиля, то есть при положительном напряжении АК, должен в среднем быть равным нулю. О чем и написано в листе данных. ИЯ переведет. Here it goes: <<The very high current-carrying capacity of mercury vapour rectifiers, as compared with vacuum rectifiers, gives rise to the need for a special precaution in the case of the larger directly heated types. With these it may well happen that the anode current is of the same order as the filament heating current. Moreover, as has already been stated, the voltage drop across the rectifier is so low that it may be of the same order as the filament-heating voltage. If the anode and filament voltages are connected in phase or 180° out of phase, as would be the case in a normal bi-phase half-wave circuit, maximum current to the anode will coincide on each half-cycle with peak positive voltage at one or other end of the filament. This will tend to draw more emission from one end of the filament than from the other, and will also result in unequal amplitude of current in the two halves of the filament. For this reason the Code of Practice lays down that with large directly heated mercury vapour rectifiers, the anode voltage and the filament voltage should be arranged to be substantially 90° out of phase. If this is inconvenient, steps may be taken to reverse the filament terminals at regular intervals, but if this is not possible, the rectifier will usually have to be operated with reduced ratings.>> https://www.r-type.org/addtext/add092.htm

Там просто 2 триода, только катоды соединены. Можно LTP он же дифкаскад сделать. В листе данных написано фазоинверсный каскад/усилитель. С Васянин имел в виду совсем другое, 2 отдельных лампы с прямонакальным катодом в параллель и порознь. Каждый накал балансировать отдельно, со своим источником. К косвенному накалу малоприменимо.

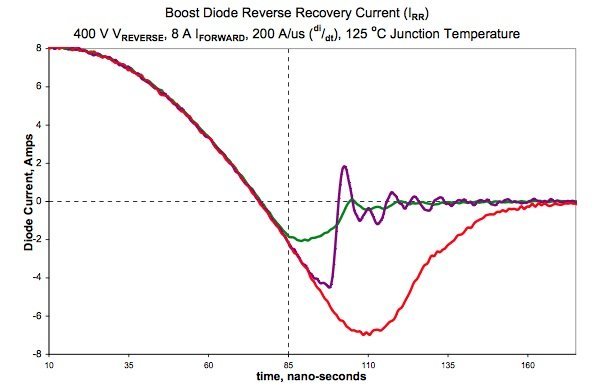

Я про поделки на Али. С накалом. Дуеры к PCB вариантам двухзвенный фильтр приделывают и хорошо. А если соединять последовательно то невыгодно будет. Надо попробовать засинхронизировать. Набрал по старой цене адартеры импульсные, которые в розетке держатся, как раз на 48. 6 шт - вот вам и 300 ;-). Для характериографа - самый раз. Внутри все то же, что и в бескорпусных,

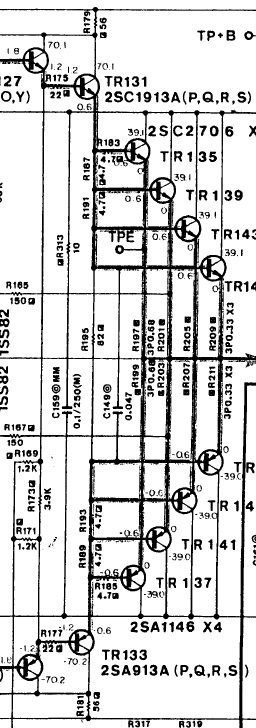

Если не закомпаундирован, то переделать обратную связь. Если залит - поставить шунтовой стабилизатор. Для УМ класса А пойдет. Придется строить настоящий фильтр, если по взрослому. Хотя успешное использование гораздо более примитивных "поделок" говорит о возможности применения. По цене однозначно дешевле 50 Гц.

Говорят, что в некоторых ЭВП используют поле, магнитное, для влияния на поток электронов. Есть множественные примеры разводки цепей питания накала/прямого катода, здесь на форуме. В большинстве своем витой парой и ортогонально сигналу. Более того, с завидной регулярностью, трансформаторы питания помещают в экраны в серийной и не только продукции. Используют заказные торы с малой рабочей индукцией и намотанные определенным образом. К чему это? Многие создатели винил корректоров, как наиболее чуствительных к т.н. наводкам, выносят источники питания на значительное расстояние от собственно ламп. Даже усилители мощности бывают. Все потому же. Сделав безграмотный макет/эксперимент с как попало расположенными компонентами и разводкой межсоединений вы пытаетесь "критиковать" инженера, конструкции которого можно считать образцовыми, начиная со схемотехники и заканчивания воплощением в "железе". Видимо после открытий в области катодостроения форум станет свидетелем таковых в практических аспектах третьей части электротехники т.н. теории электромагнитного поля. Изучаемых, если не изменяет память, в самом начале обучения в радиотехнических вузах, на втором курсе... Аминь!

Так хорошо начато, исповедь. А закончено - "в видиках эпохи СССР невиданные трансы". Сейчас, что купить, что намотать под заказ можно чего душа изволит. Да и при чем здесь транс... как таковой.

Немного по теме Вот ток анода мощной лампы, без сигнала/модуляции/генерации. Как кому угодно. Видно сетевые пульсации ~ 300 Гц и ВЧ - питание катода без выпрямления, ~ 6 В. При том, что у подобных приборов крутизна никакая. Исключительно фундаментальная частота питающего. Имеем в виду, что у многих генераторов катод под высоким потенциалом, а анодная цепь - заземлена. Отчего разумно сделать относительно небольшой трансформатор на десяток, другой, третий кило развязки. И да, ввиду малости сопротивления нагрузки дроссель работает изумительно хорошо, без участия конденсаторов.
