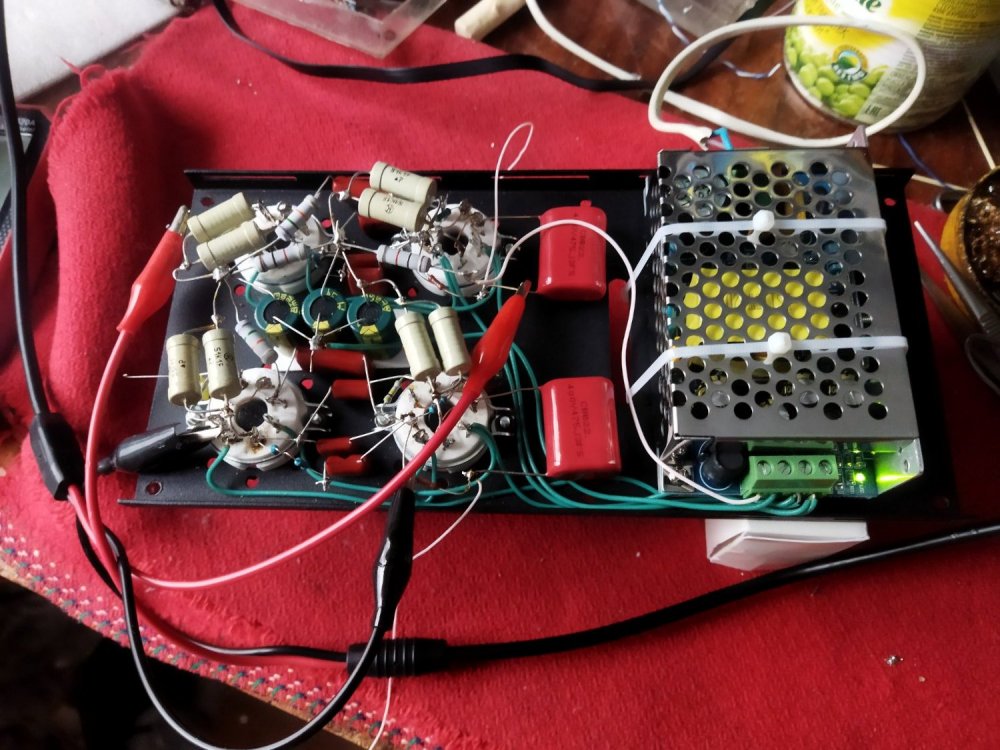

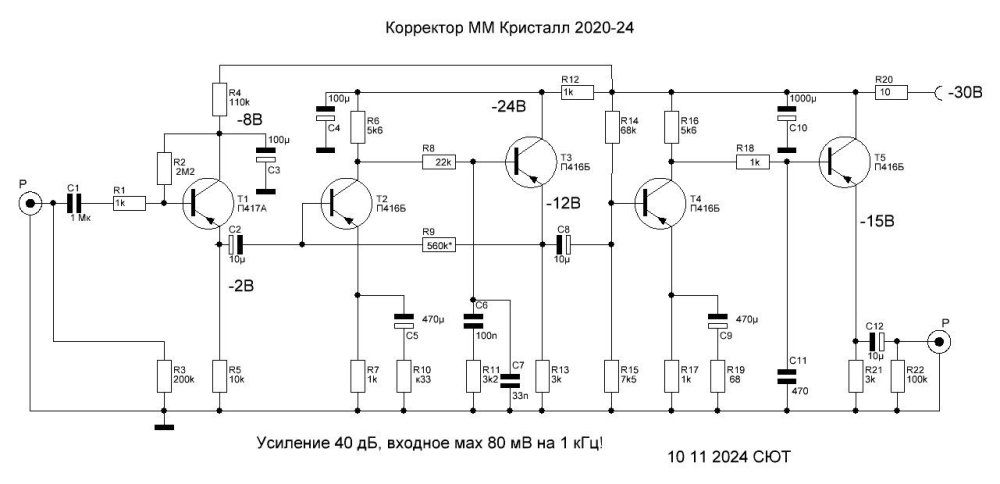

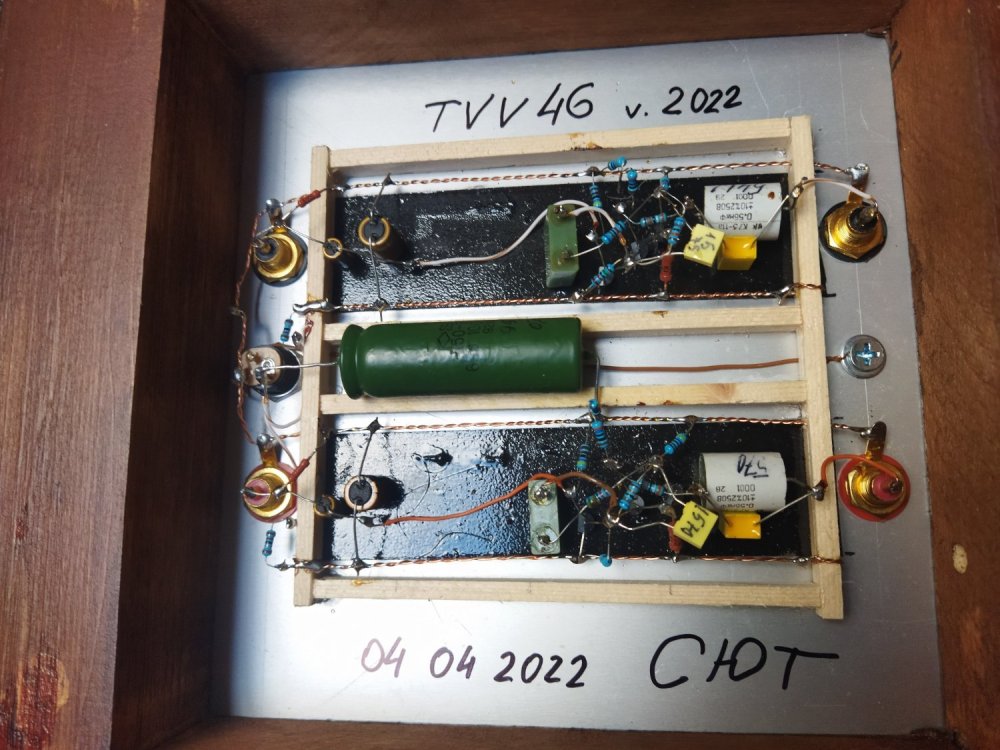

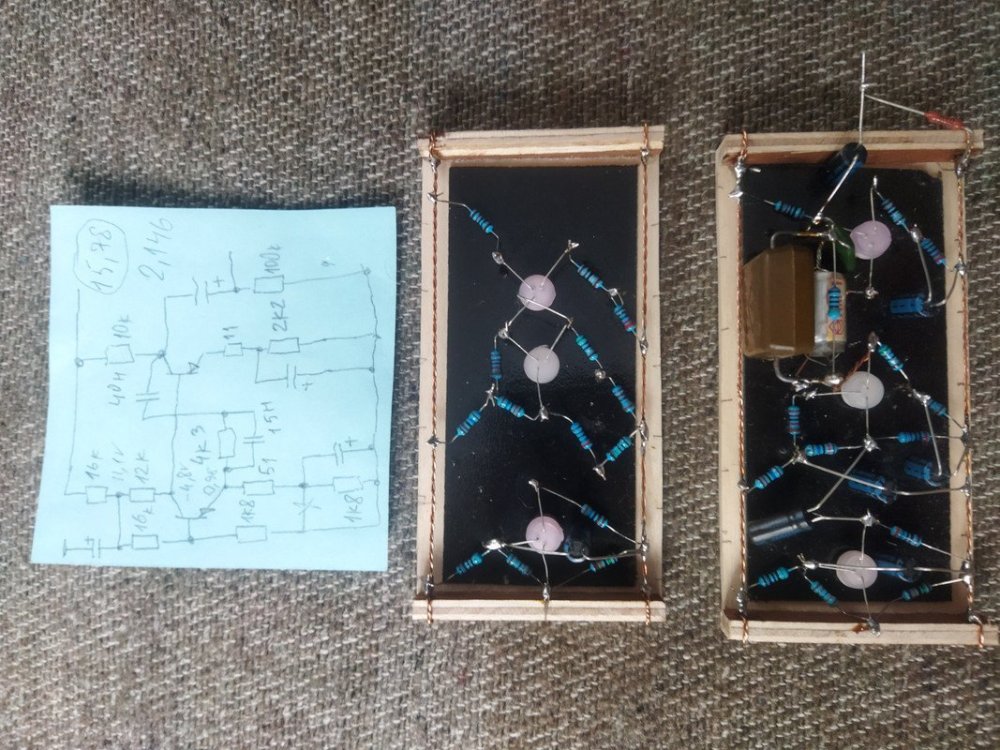

В ЛС спрашивают - какой корректор посоветуете - да вот же он, Авось, взяли его послушать, и не вернули, пытался сделать второй, один канал спаял и скучно стало, отложил, потом сделал УВ для кассетника, по этой схеме, на том и порешили... Триоды П416, ГТ308, но и на П401 отлично работает! Можно смело делать печатку, на один канал, только никакой симметрии, и не мельчить, чтобы конденсаторы приличные поставить, вот фото и схема:

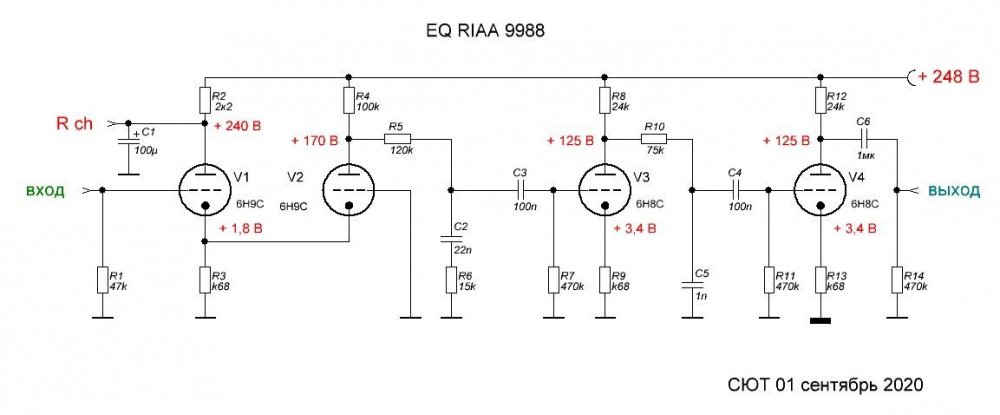

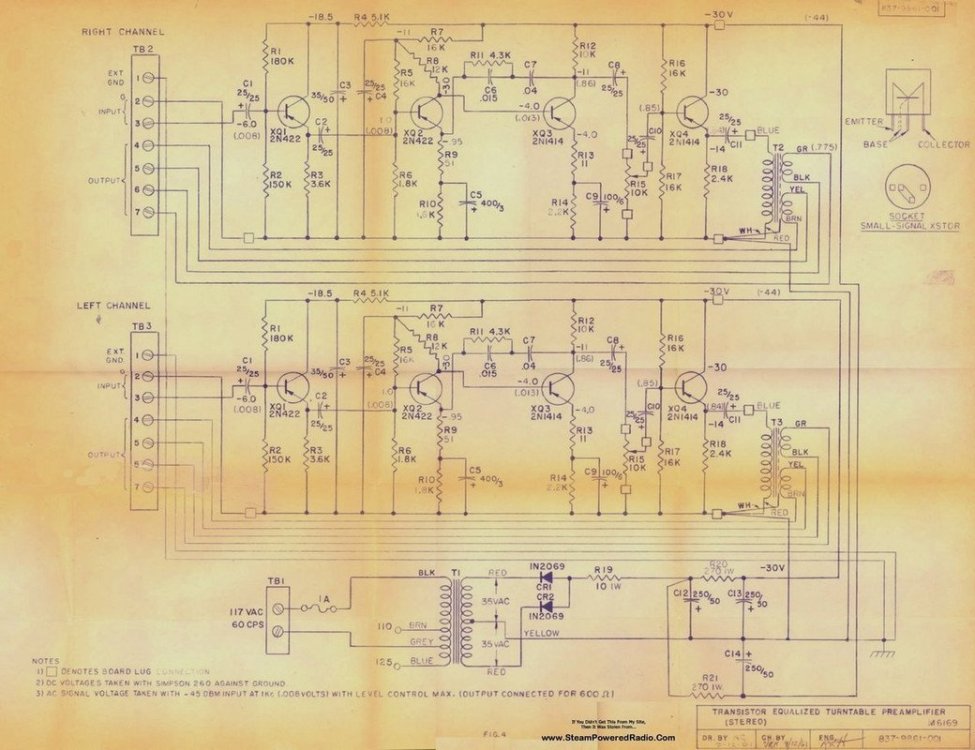

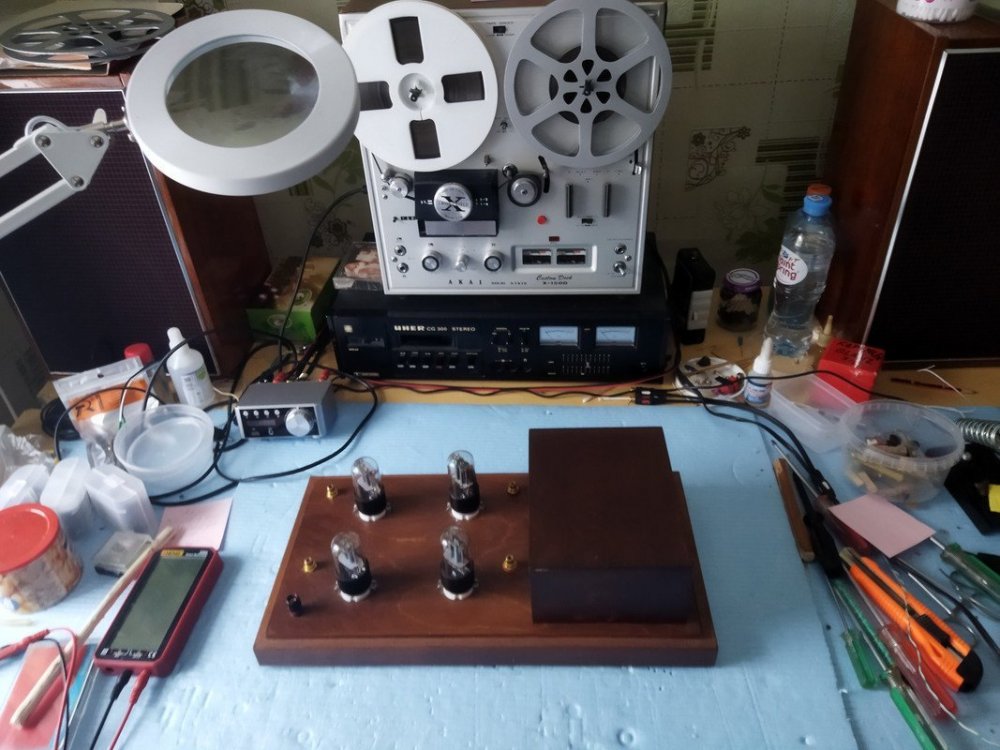

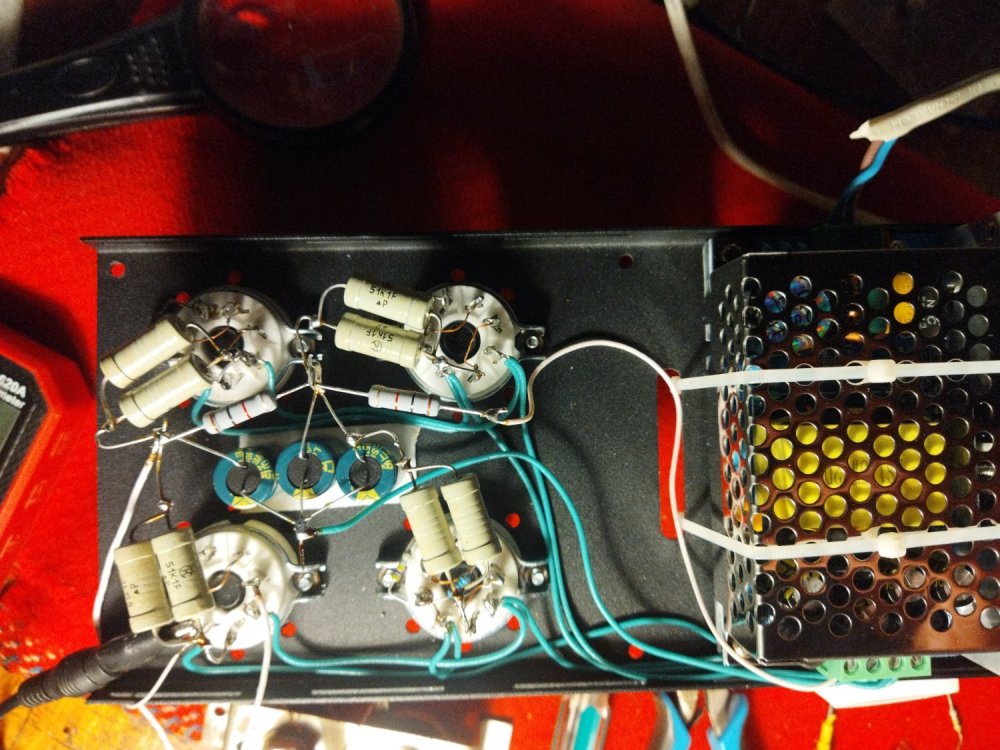

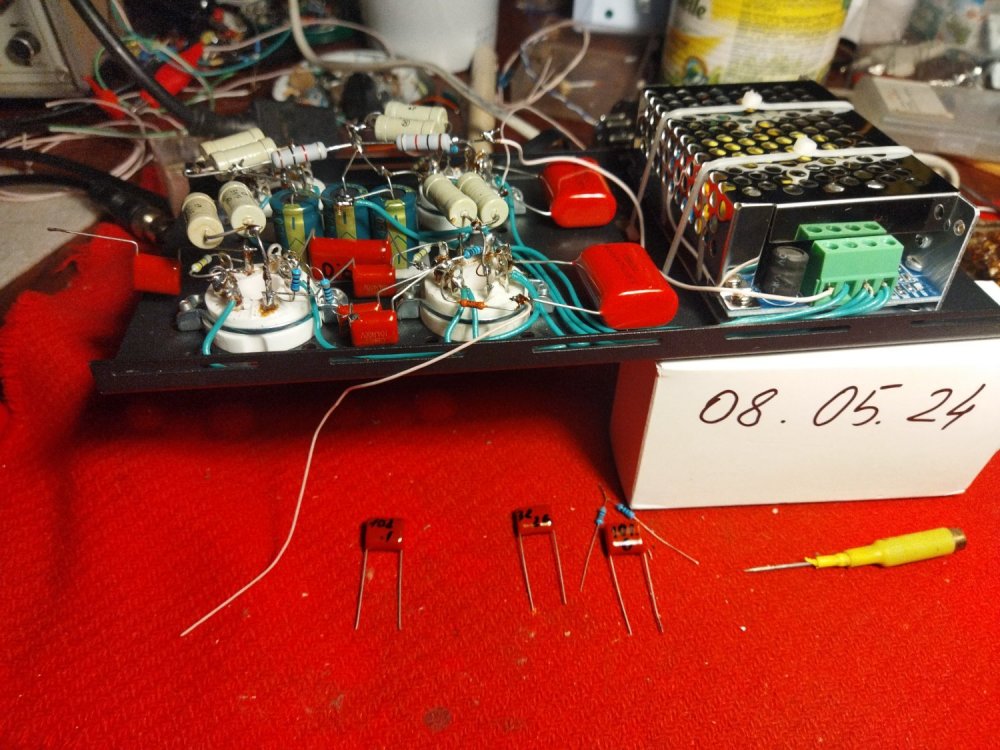

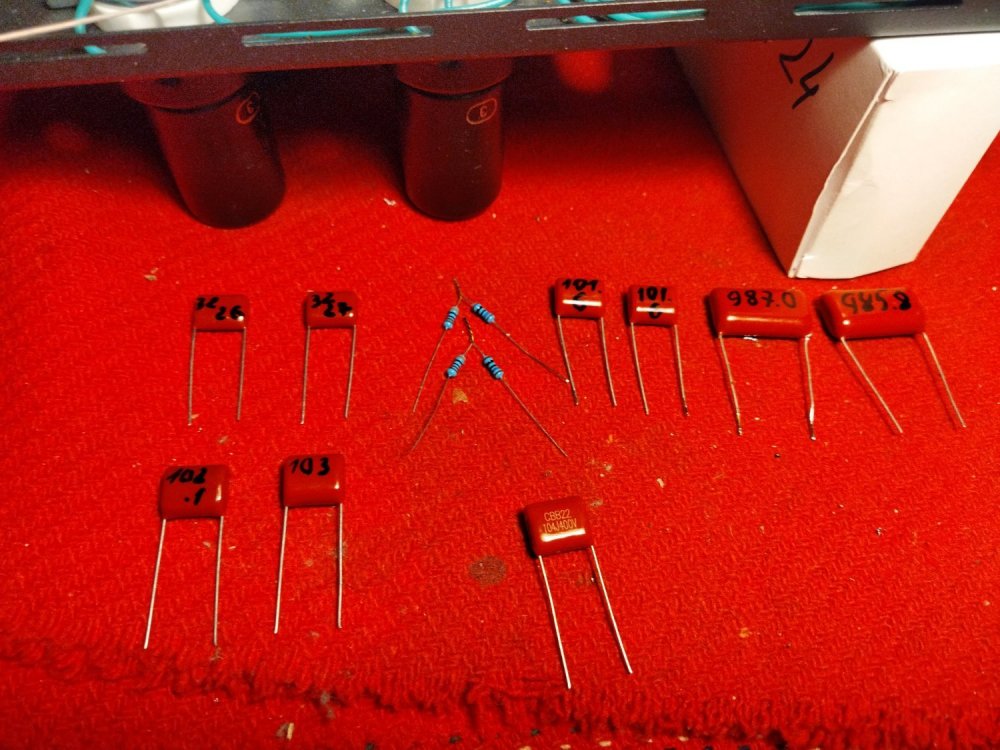

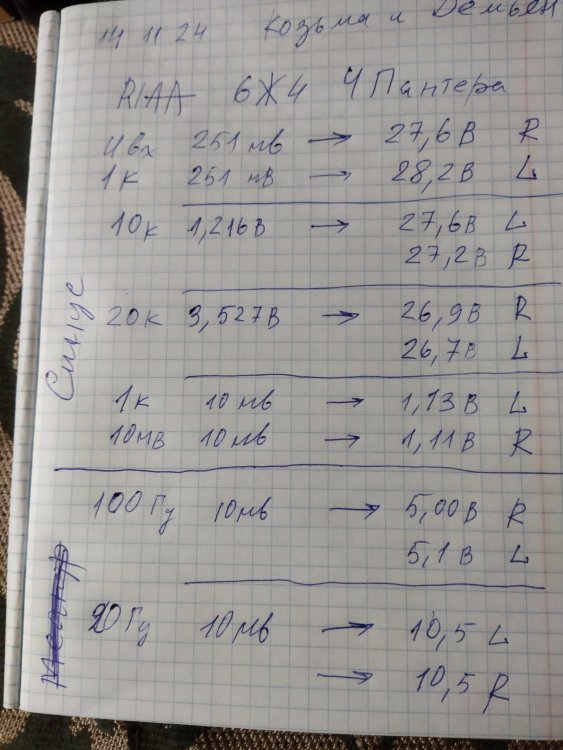

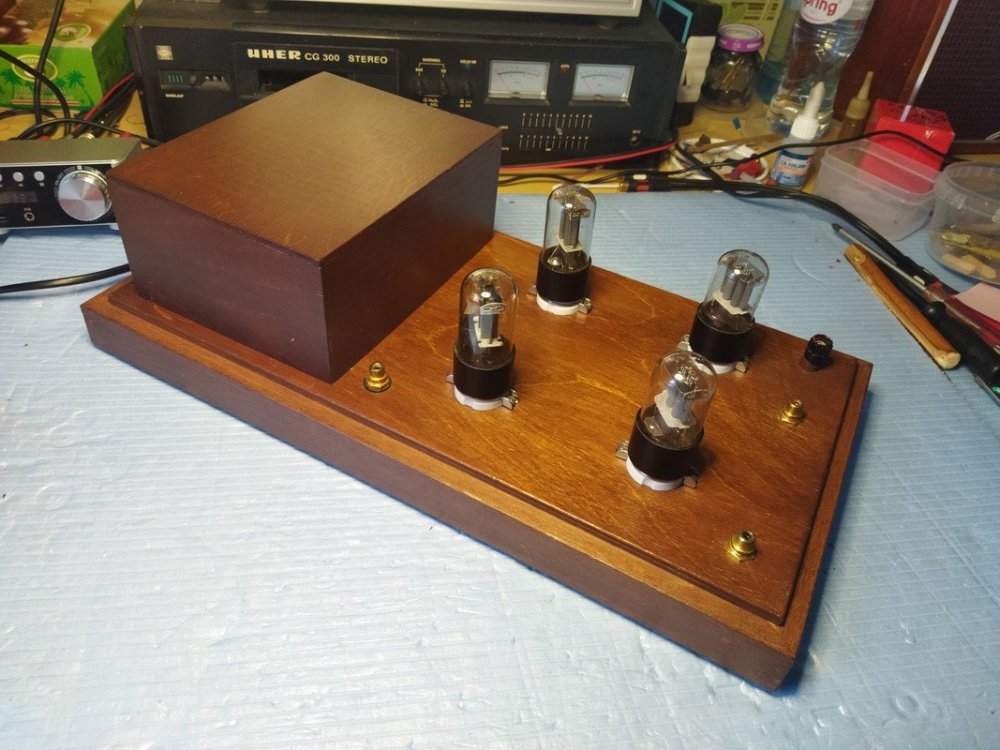

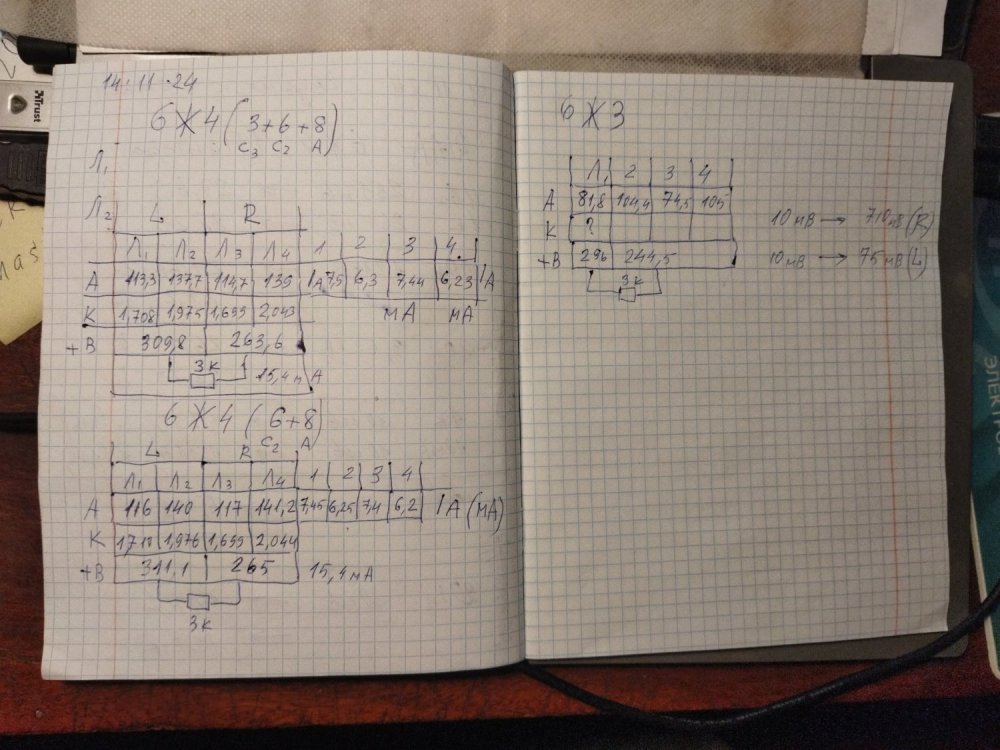

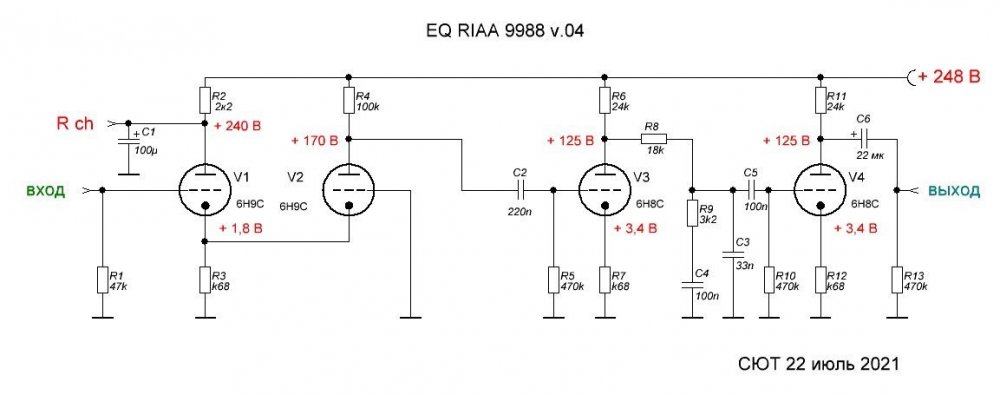

Как там, у LZ - мы песни старые поём - оглядываясь назад, вот так вижу новый корректор, паяльник уже нагрелся:

Вот эту тему ещё можно зафиксировать в пдф, там интересная полемика была: https://hiend.borda.ru/?1-7-0-00000316-000-0-0-1710875804 Заранее - Благо Дарю!

Спасибо добровольным помошникам!!! Как полезно возвращаться к истокам - родилась новая схема (резисторы за нумером 6 и 16 будут выявлены эмпирически!):

Не знаю, как это сделать))... Разные: аналоговые, импульсные, аккумуляторы и солнечные панели...

Самое начало этой темы, смотрите, пока картинки не исчезли: https://hiend.borda.ru/?1-7-20-00000313-000-0-0-1614880112

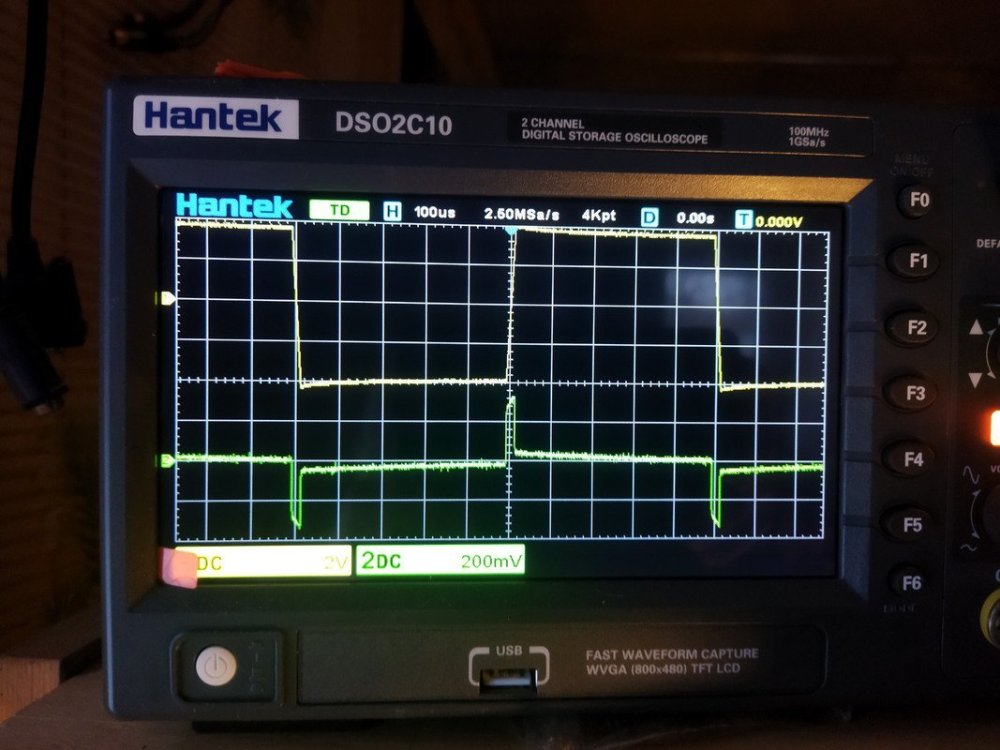

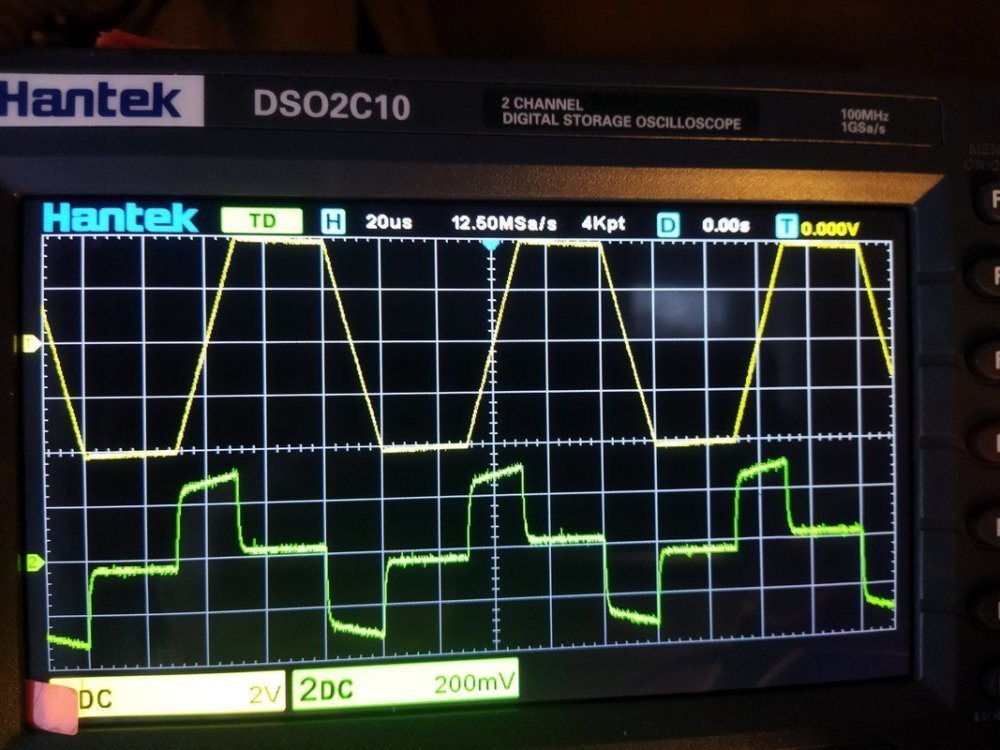

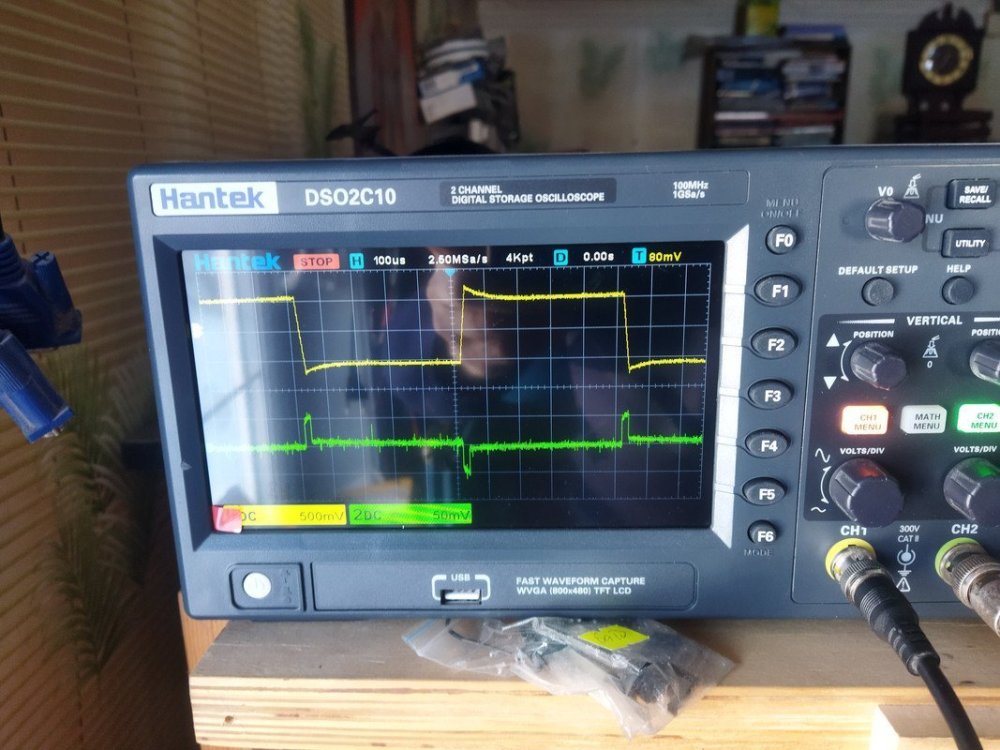

Ещё один удачный гибрид, на отечественных кристаллических триодах. Осцилограмммы показывают форму меандра, получившуюся из иголок на входе, которые образовались после цепочки антириаа (меандр 0,5В в клетке, иголки 0,2В на клетку). В этом году режимы полевиков были отредактированы (нижняя схема):

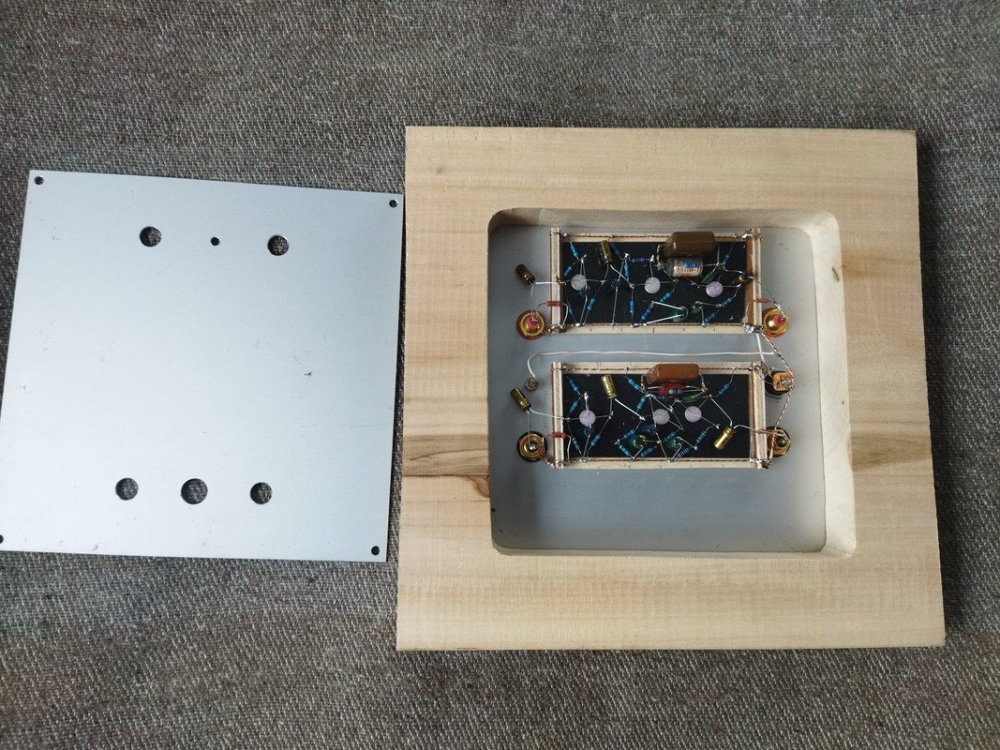

Продолжим, потихоньку, откатившись на 4 года... Этот аппарат кристаллизовался в "далёком" 2020 году и в 22-ом обрёл своего нового хозяина и новый "фюзеляж" (моя только плата), новый БиПи, заставив хвалёный еар отправиться на вторичный рынок, после небольшого перекура:

Закончу отчёт за 7 месяцев этого года Вишенкой для торта, для тех, кто уважает Вегу 106, с G600B на борту (я - один из них!). Шикарный корректор получился, рокот фильтр можно выкинуть, вполне, но оставил, для аутентичности, хотя на внешнем корректоре рокот практически не даёт о себе знать...

Картинки к предыдущим постам:

Корректор на Тошибе, рождён спонтанно, из опытов над кристаллами:

Мой вариант корректора профессора Гурского, усиление 40 дБ, ПХ на высоте:

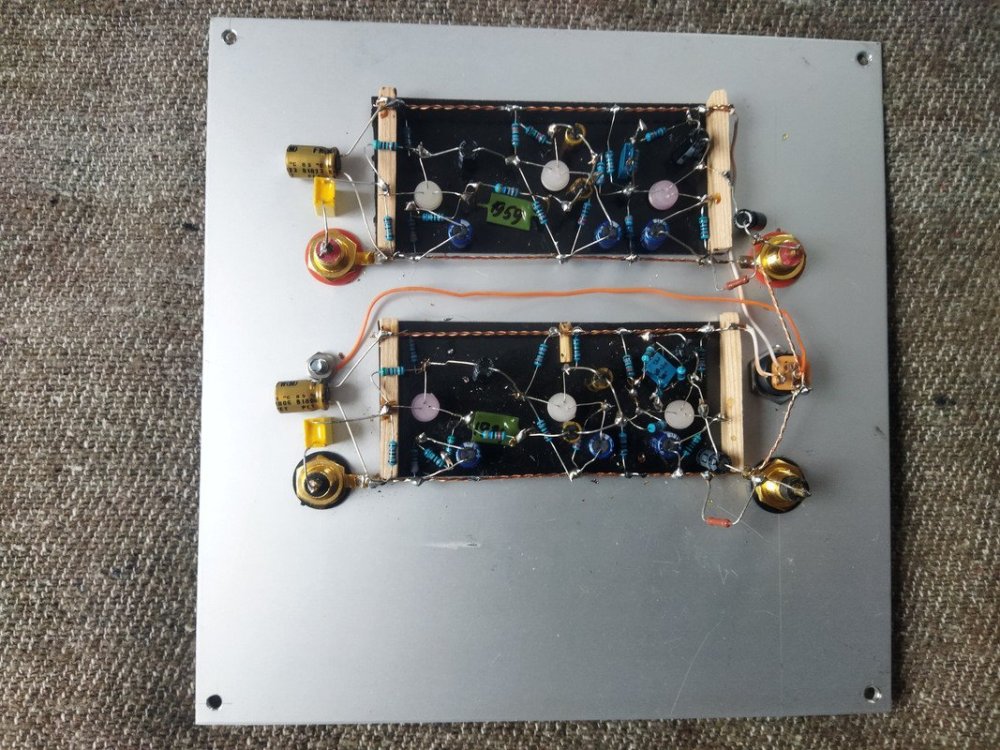

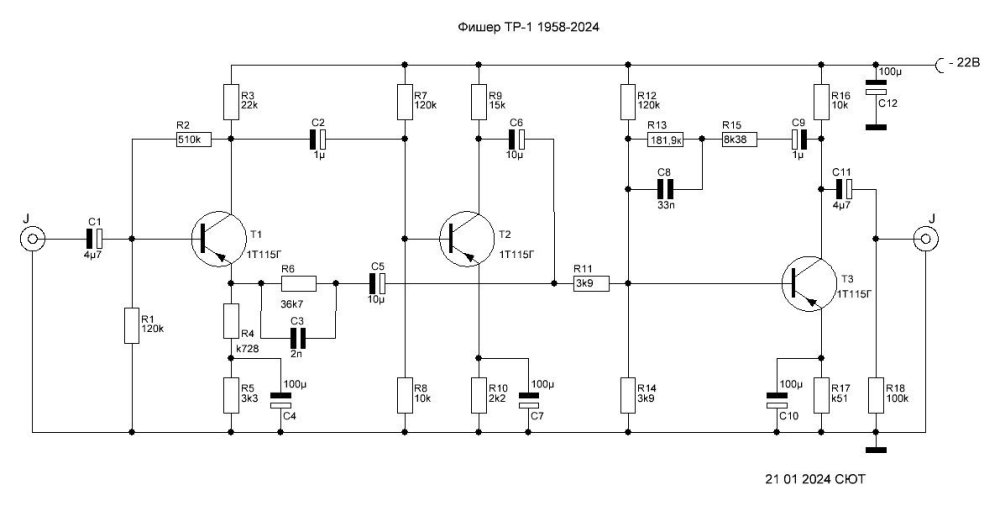

Ещё один ММ корректор на допотопных триодах: (Доп инфо на дружественном сайте, повторяться лень!)

Привет, Александр! Триоды Т1 и Т2 работают в режиме микротоков, всё три триода охвачены глубокой ОС, термостабильность и Ку очень стабильные и не зависят от напряжения питания. Каскад на полевиках становится термостабильным при обеспечении физического контакта корпусов триодов (верхнего и нижнего). Хотя для комнатной температуры это не актуально, в сарае сейчас никто не живёт))... Для тех, кто не дружит с русским языком, повторяю - Ку моих корреторов стараюсь поддерживать близким к стандарту. Чувствительность можно рассчитать арифметически. Кг не измеряю, достаточно осциллографического контроля, шум моих корректоров ниже шума пустой канавки на виниле, что считаю достаточным и т.д. Кривая RIAA выверяется на меандре с цепочкой антириаа на входе корра. Точка.

Здесь более подробно и хронологично: https://hiend.borda.ru/?1-7-0-00000323-000-0-1-1730111205

Конкретно в этой схеме пригодны только наши КП302А, КП302АМ. С импортом будет перебор с усилением. Триоды подбирал близкие по параметрам, по парам, по каскадно, из кучки. В первый каскад с макс током начальным. R1 может быть любой, под конкретный картридж, здесь номинал под Денон 103. Лишнего шума не заметил, звук комфортный. Как-то так... Если делать печатку - токи приличные, резисторы в стоках должны быть 0,5 Вт.

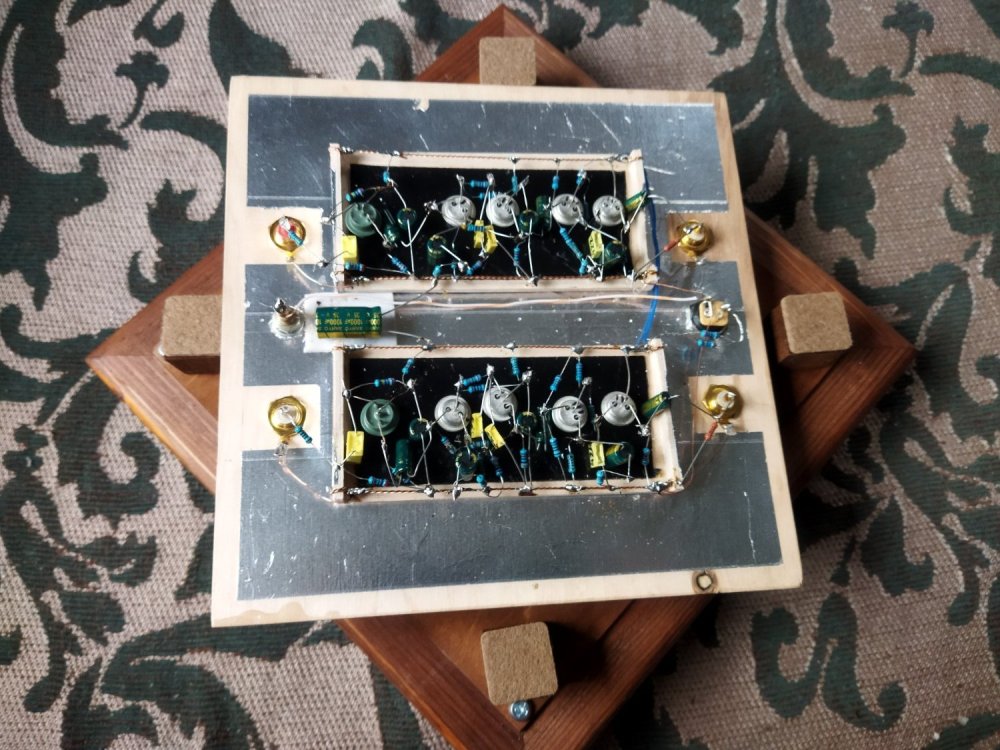

И на десерт, удачный МС корр на допотопных триодах:

А вот оригинальный, кремниевый Консонант:

Напомню - включена обратная перемотка!... В жарком июле была "рождена" такая схема, она выросла из прототипа PreConsonant, получился некий винегрет из советского (родного!) германия:

J103 p-проводимости, можно заменить на КП103, с подстройкой режима. КП302,303 n-проводимости.

Между верхними схемами родилась ещё одна, спонтанно, как-то:

Этот же корректор в МС версии, усиление 60 дБ:

Хочу поделиться своим опытом в постройке корректоров. Начну с начала, точнее с конца, с моего крайнего (не последнего!), гибридного кремний-германиевого аппарата... Очень не удобный интерфейс для выхода в "эфир" на этой площадке (так и не освоил), поэтому пишу сразу весь текст, потом картинки)). Усиление всех моих устройств стараюсь вставить в прокрустово ложе (стандарт), при низком питании сложно обеспечить хорошую перегрузочную характеристику (ПХ далее). Итак, поехали:

Стандарт, 40 дБ, то есть усиление ровно 100. Других не делаю...

Руслан - вопрос - тушка Ортофон одна используется? А то там две катушки на одном магнитопрооводе...
