Пока 6Ж4, её знаю вдоль и поперёк, о трёшке судить рано, но опыт приобрёл очень интересный, мотаю на ус))... Во всяком случае, для входного каскада 6Ж3 годится, однозначно!

https://www.ozon.ru/product/t4boot-o-korpus-lampovogo-fonokorrektora-na-4-h-lampah-1164443684/?__rr=1

Закончил монтаж, осталось в некий дурацкий корпус плату вставить и послушать... Замеры показали такую картину - по входу на 1 кГц максимум 240 мВ rms, что для лампы маловато, для транзисторов - недостижимо, а по жизни - более, чем достаточно... Если R9 увеличить вдвое, смещение лампы увеличится и максимум поднимется, но - оставлю так, надо послушать... Параллельно головке резистор пока ставить не буду, по той же причине... R10 можно выкинуть, или уменьшить до 100 Ом, это датчик тока...

Да. Обыкновенный. Первые были сырые, и мне даже бракованные попались, деньги вернули, и по моей переписке с производителем их доработали, теперь гораздо лучше стали...

На полной громкости усилителя, при которой дины вылетят из МС, слышен "шум рогатого скота", как говорят китайские инженеры, или это в гугловском переводе, похож этот НЧ звук на "катание камней", термин из магнитной записи, он проявляется на ферритовых головках записи, при выведении тока подмагничивания на оптимум, на нормальной громкости ничего не слышно.

Ну вот, картинки исчезли, пока запускал один канал - весело живём! Продублирую здесь... Закончил один канал, схема готова, для Евгения, из Челябинска:

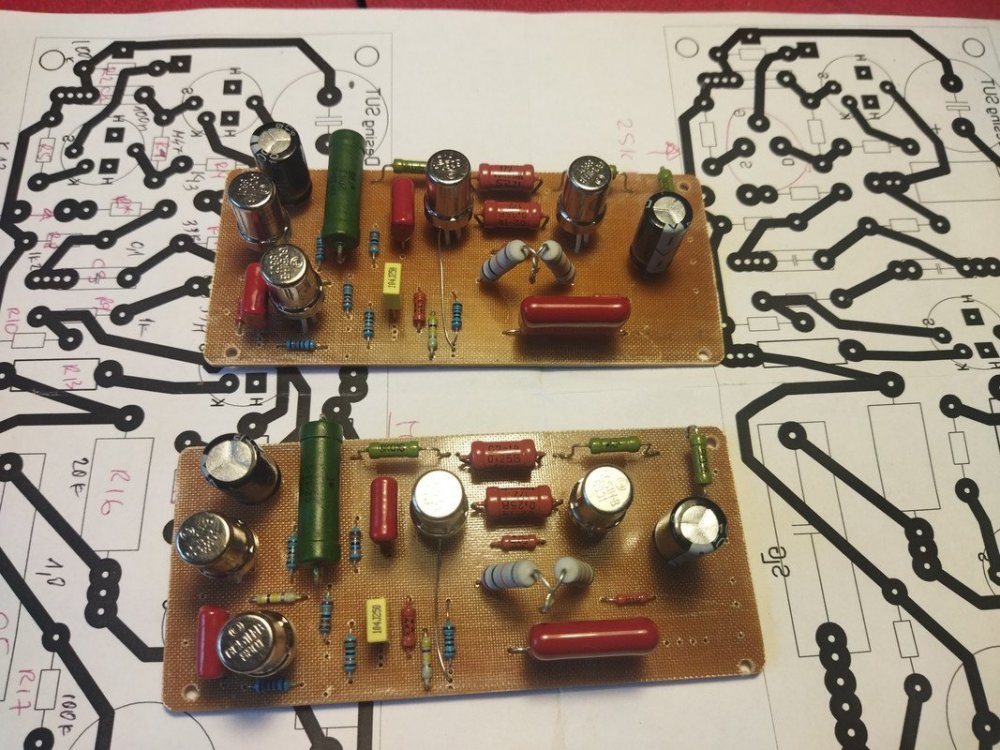

Медленно, но верно, приближаемся к развязке, несмотря на то, что оказались на галёрке)):

Кстати, о птичках, заменял во втором каскаде 6Ж3 на 6Ж4 перетыком - режим остался прежним, усиление возросло. Не мудрено - бОльшая крутизна рулит... С 6Ж8 режим неизменен, усиление - меньше! Как-то так...

По 6Ж3 - предварительно - усиление первого каскада 85, второго 25, усиление всего корректора будет около 200, многовато, для стандарта, но - решаемо. Прямая замена на 6Ж4 не получится, но - работать будет, вопрос - как?)) 6Ж3 - пентод с короткой характерстикой, для каскадов ПЧ. Схема (предварительная, пайки ещё не остыли):

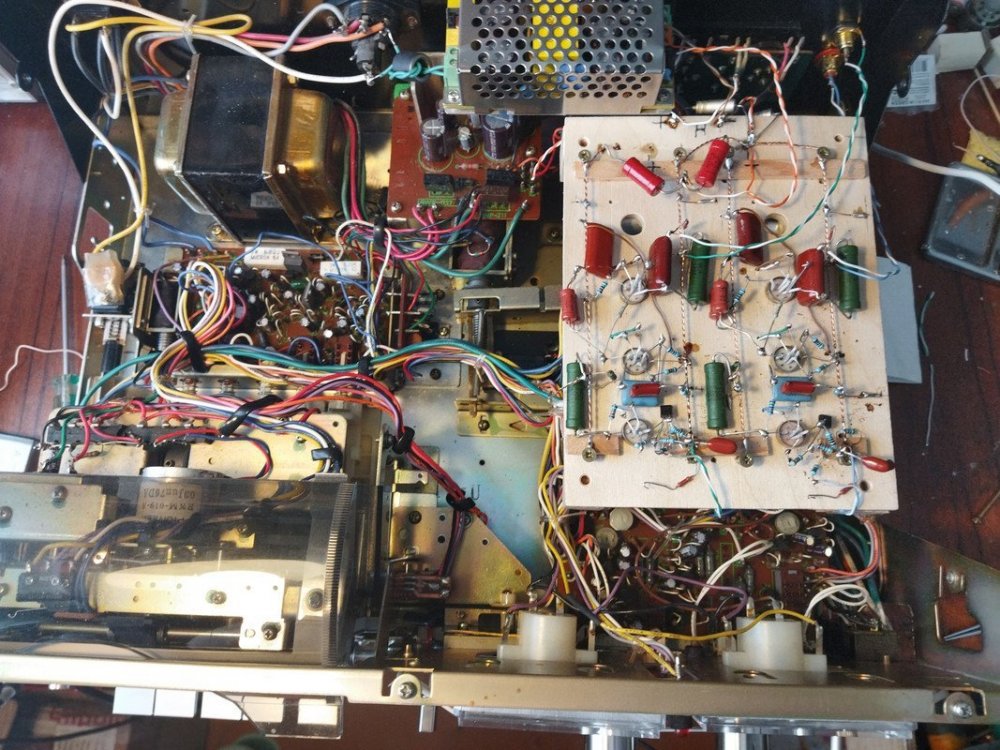

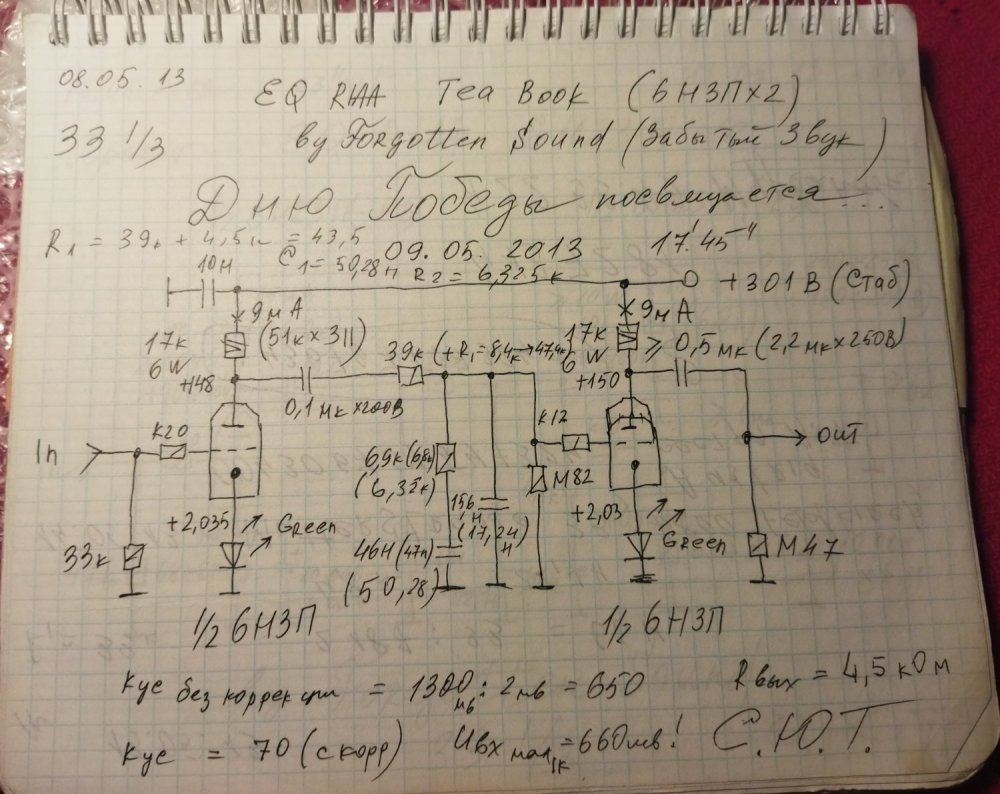

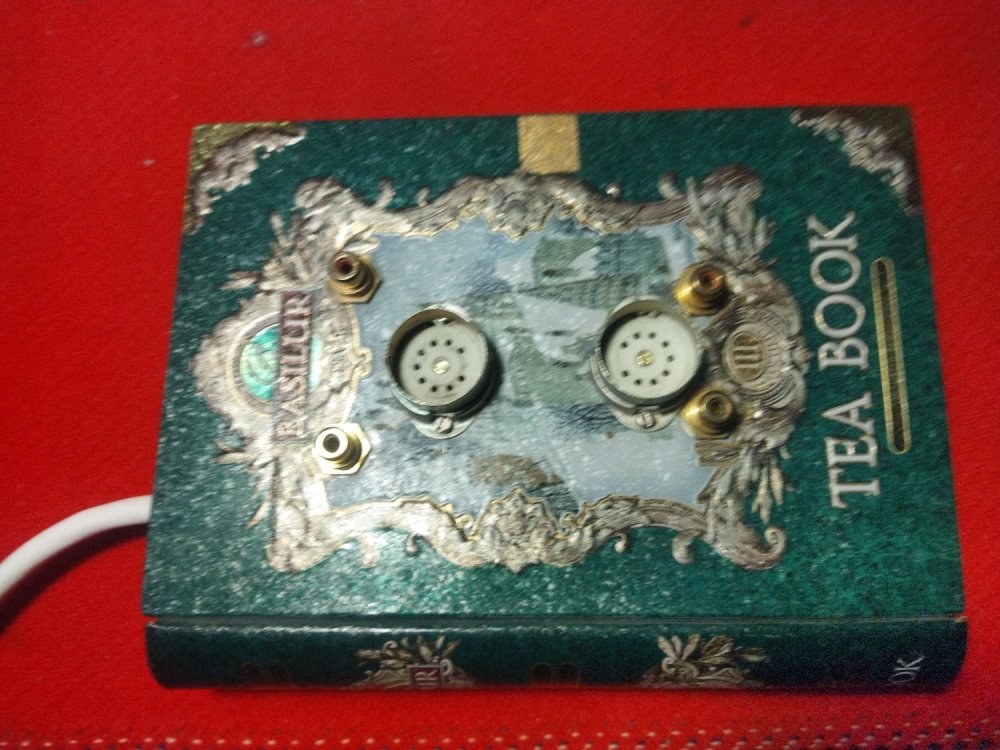

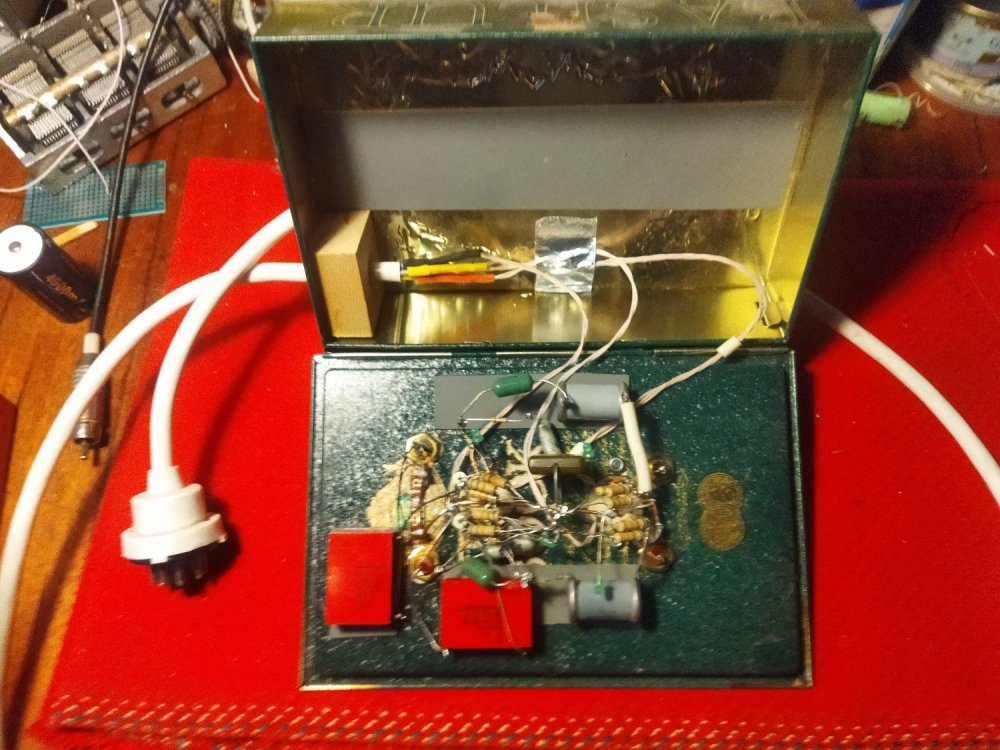

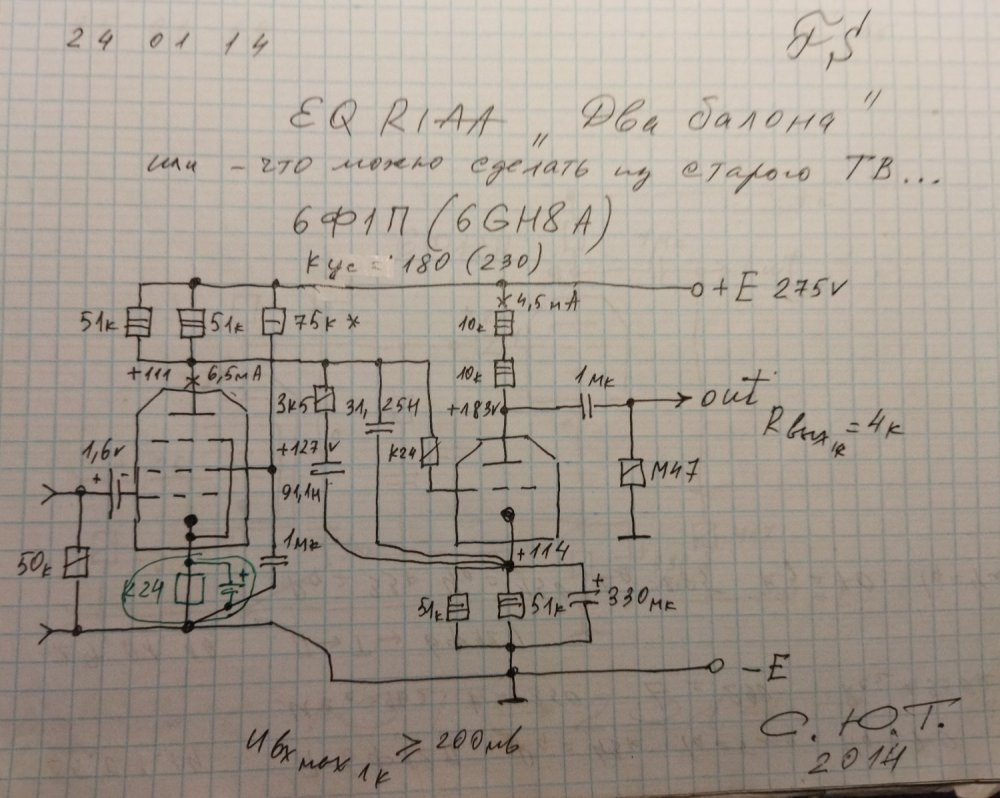

Ещё один древний корректор увидел новую жизнь этой зимой:

Оригинал схемы Gates:

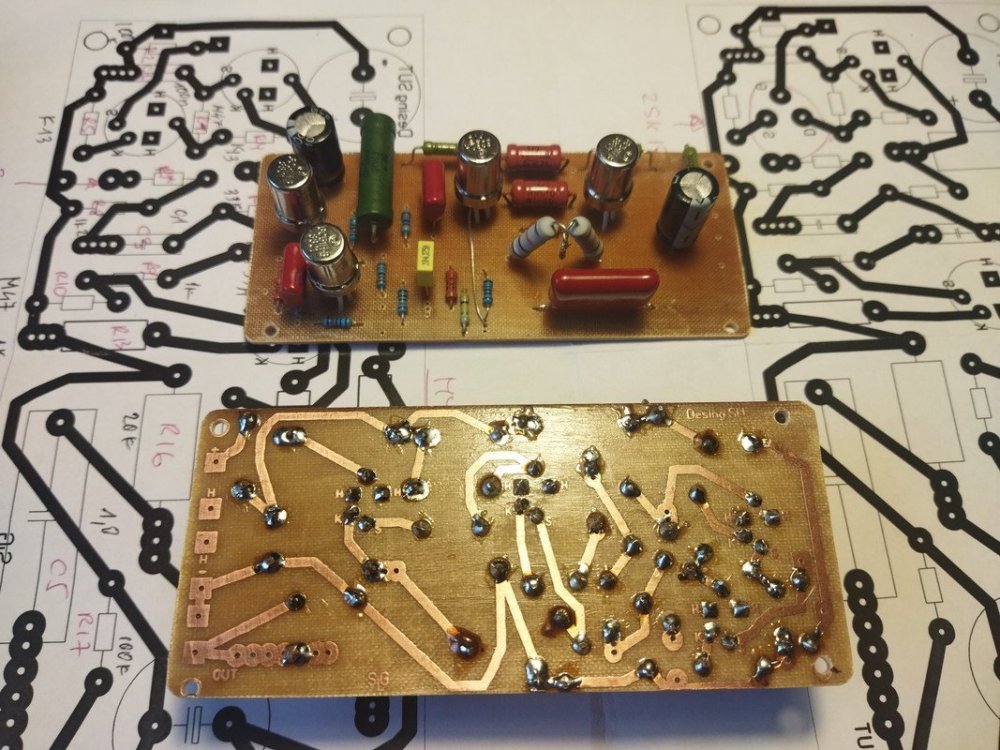

Ещё один достойный по звуку (мнение - коллективное) корректор получился зимой этого года. Несмотря на НЧ триоды эти Врата точно заслуживают красивой печатки и триодов ВЧ ( П416, ГТ308)... Осциллограмы показывают меандр частотой повторения 1,2,10 и 20 кГц:

"Я в сад вошёл - там глухотина, Нема того, что раньш былО" Работаешь, как проклятый, и никому это не нужно))... По делу, из старой Пантеры сделал новую, перепаяв четыре проводка, теперь и 6Ж3 в ней можно применить, и даже поставил, включил - работает, но - светодиоды не загораются)) Вернул 6Ж4 - всё встало на круги своя - мистика... Вот схема:

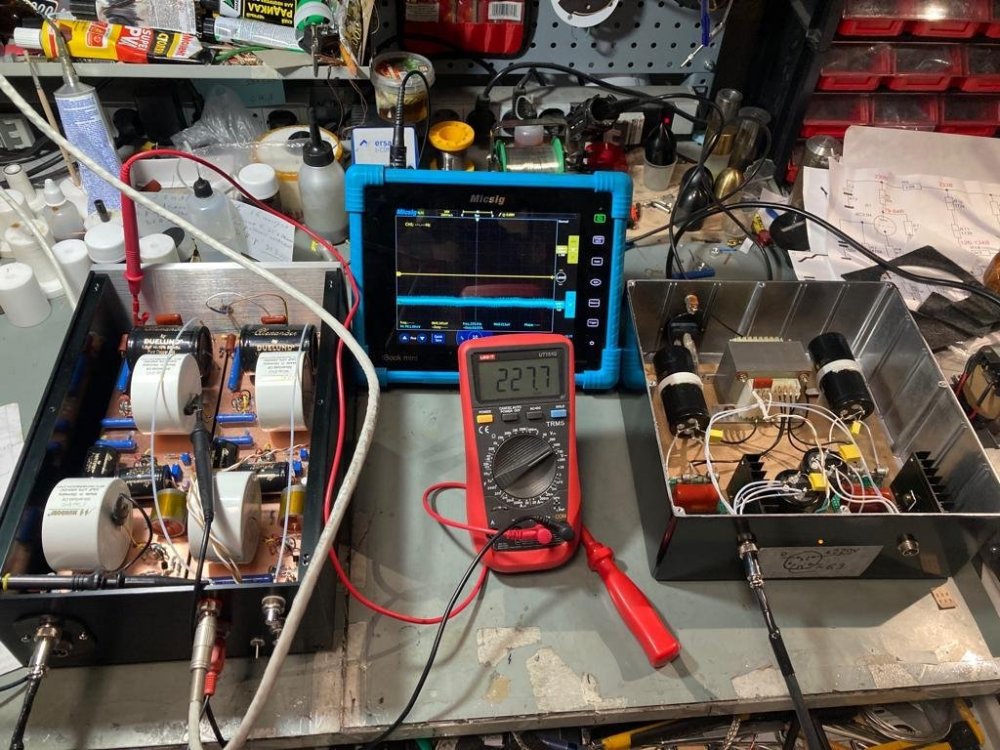

Зафиксирую результат измерений весеннего проекта Черная Пантера (завтра он проснётся другим): (До ограничения на синусе довести не удалось, осциллограф без делителя не пускает, поэтому записал с экрана результат)) Меандр 100Гц, 1кГц, 10кГц...

Заказ на 6Ж3, поэтому... Можно и так:

Схема будущего универсального корректора под два типа ламп - 6Ж3 и 6Ж4:

Храню дома, под подушкой))... Сравниваю на уровне подсознания, на большее нет времени... Вот итог подвожу - четыре крайних в корпусах: С корпусами проблема, друг инсульт получил, другой обещал, но не сделал, третий брак гонит))...

Закончил новый проект, завязываю с кристаллами, на время, надо на четвёрке 6Ж3 сотворить коррик, обещал))... На меандре не пытал, лень, думаю и так сойдёт, звук породистый, германиевый... Тут спрашивают - зачем? (столько корректоров) - отвечу - игры разума, в моём случае, кто-то одну схему мучает, лет 40 с гаком, да и то не свою, другой один сделал и счастлив, а мы все разные, в этом вся соль, при этом разум то коллективный...

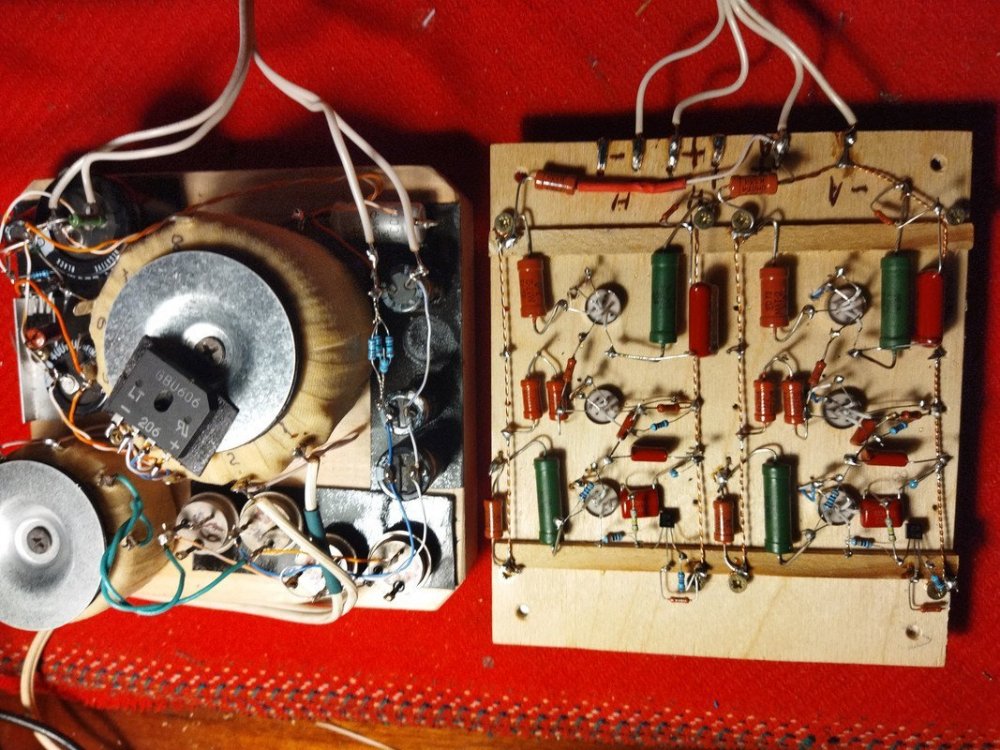

Были ещё опыты над TVV46, вот реальный персонаж, только что включил, послушал - всё в норме... Усиление ровно 40 дБ, синус на входе 90 мВ на 1 к и 300 мВ на 10к, что лучше , чем у TVV47 нашего с АБ розлива... Давно это было, забыл уже кто из них чемпион))... Долго его валяли, к стенке приставляли, это пятый или шестой вариант:

Перегрузочная Характеристика (на синусе), и Переходная Х (на меандре)...

Всё хорошо с ним, в песке не замечен!

Однажды, с подачи Никиты Трошкина, Александр Бокарёв заманил нас в сети фирмы Dual и вот что из этого вышло (хотя вариантов было много, а этот, путём добавления всего одного триода, стал чемпионом по ПХ - 80 мВ 1 кГц синуса по входу без видимых искажений на выходе!):

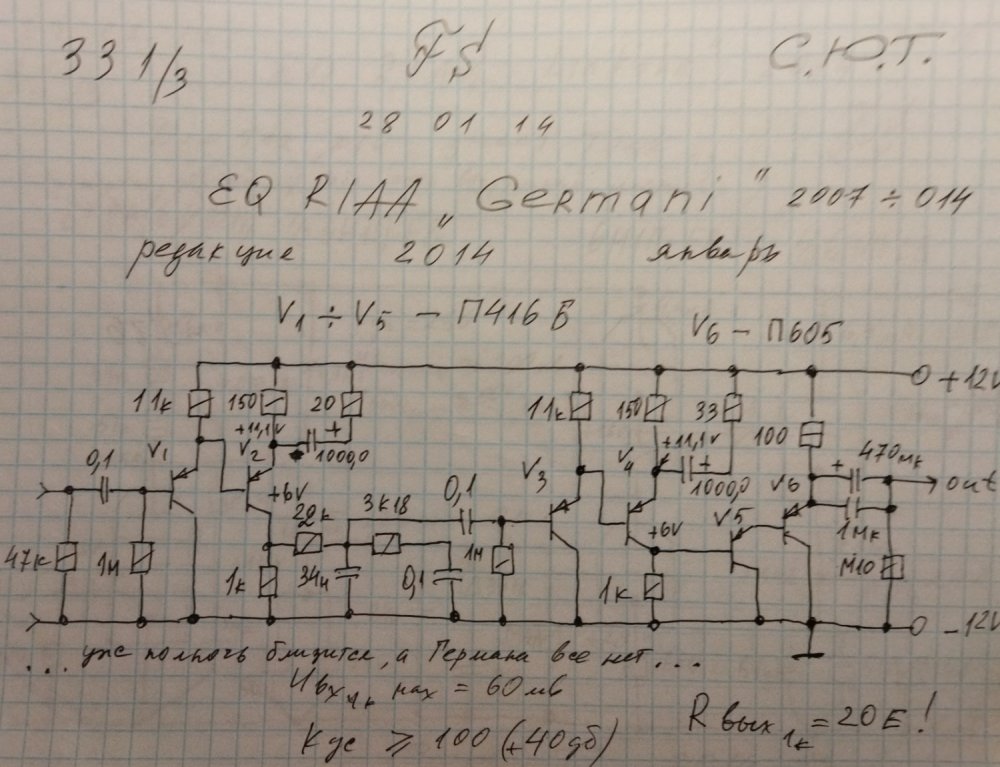

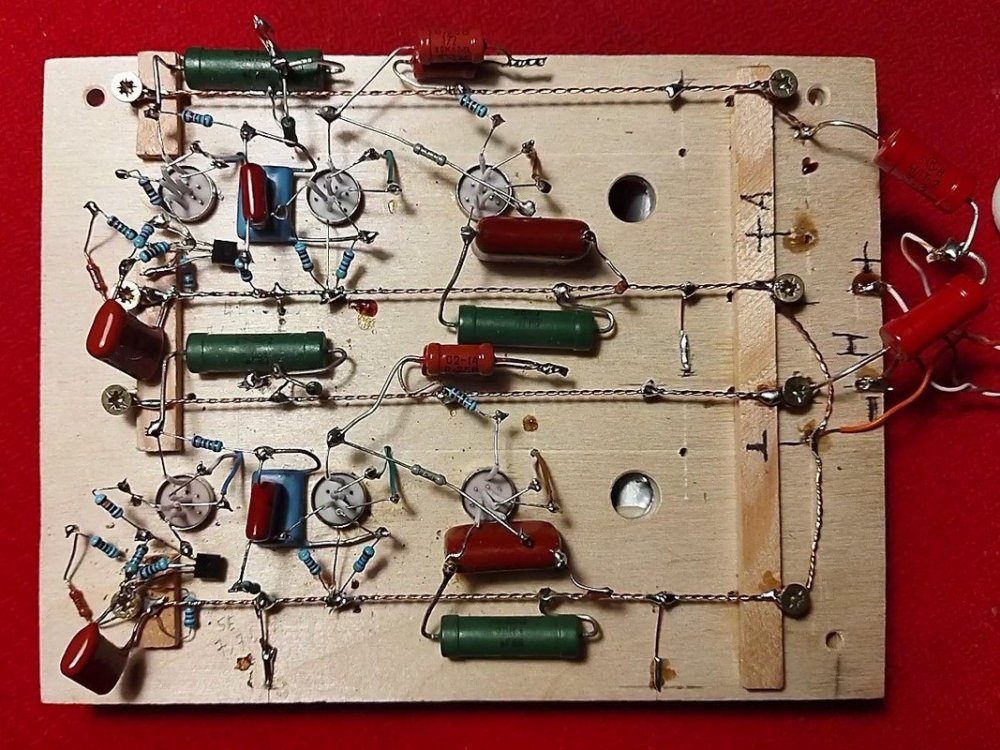

Ещё одна удачная схема на германии, с "весёлыми" картинками: ( На 1 кГц мах входное 56 мВ, на 10 к - 240 мВ, фронт импульсов 16 мкС)

Спасибо, Николай! Ошибок не заметил, вот ещё вариант Авось МС, его на той же плате можно собрать, только R22 добавить, развязку по питанию:

Вполне хватает, в деревянном доме, у меня, и в панельном, у друзей - никто не жаловался...
