Телефункен внутри оказался вылитым Uher CG-321, вылитым, даже нитка демпфера открытия кассеты с одной катушки смотана: В обеих аппаратах нет звука на линейном выходе при записи, только на наушниках, что крайне неудобно, и этот "дефект" есть и в катушечном Uher Royal de Luxe, также индикатор частотно зависим, он подключается к оконечному каскаду записи, немецкие экономисты во всей красе!...

Если вопрос ко мне - то - влияет, но очень незначительно, в самом низу, сомневаетесь - увеличить всегда можно...

Схема как схема, можно смело повторить...

Телефункен, во всей красе: Будем посмотреть...

На мой взгляд, информации более чем достаточно, на бОльшее нет ни времени, ни желания...

Дуаль - взгляд изнутри: Дека полупустая внутри, при внешней солидности))... Всё отлично настраивается, есть оригинальная схема на бумаге, так что - в новую жизнь, после шаловливых рук, она отправляется... Телефункен, на подходе...

Две красивых деки поступили на профилактику, зафиксировал: Сони шикарная, и по звуку - тоже, а вот с Дуалью надо поработать, хотя формально - всё в порядке... Был у меня в прошлом CD вертак Dual, очень приятное изделие, а вот деки не попадались...

Если дуб, как дерево - родишься баобабом)): Фюзеляжи подсыхают, останется внутренний экран из фольги смастырить - и в путь, в жизнь!...

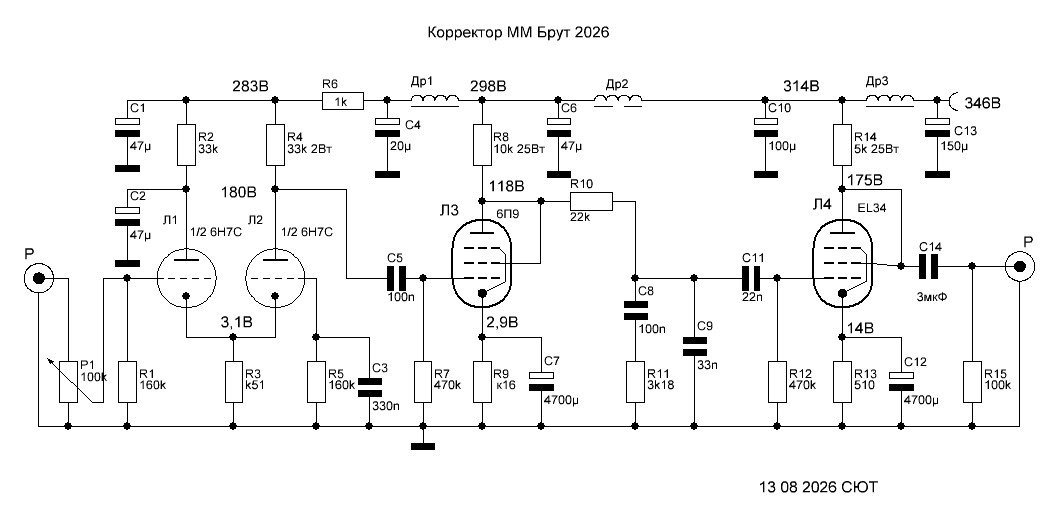

Послушал - звук брутальный! Оцифровал шум, которого нет, есть крохотные пички от ИБП, знаю как их убрать. Замеры режимов прилагаю: Усиление можно поднять, шунтируя R12 конденсатором, раза в полтора, но это - не наш метод и усиления вполне хватает, для наших нужд... Меандр с антириаа идеальный!

Родилась сегодня пятая реинкарнация Чёрной Пантеры, осталось в корпус убрать потроха сии: Корпус деревянный, покрыт лаком, сохнет...

Приветствую, Роман! 2Ж27Л мало годятся для той схемы, слаботочные они, да и засада с накалом тоже имеет место быть... А вообще - надо пробовать, может срастётся, во всяком случае в первом каскаде можно применить, при накале, прибитом к земле, режимы прикину - допишу, сейчас самому не до экспериментов...

Послушал, звук как звук, посмотрел на спектр (WaveLab-Pro 11) - шум ниже -84, то есть не видно и не слышно, есть пички 50 Гц, 100 Гц и 20 кГц, но при минус 84 - в целом - зачёт!))...

Не прошло и года - народ требует продолжения банкета, даже изготовлена небольшая партия НЕ дурацких корпусов - надо паять себя заставить, оторвавшись от оцифровки винила (новое увлечение!))...

С тангенсами имел дело, первым был Оптоника, вертикальный, с двумя тонармами, пластинку играл с двух сторон, без переворота, стильная вещь была, году в 1983, мужу сестры подарил... Второй - Электроника Б1-04, ереванского розлива, в "Сделай Сам" купил, довёл до ума (на заводе - не смогли)) и даже продать умудрился... Крайний был Сансуй какой-то, в 1990-ом, с виду - так себе, но играл безупречно! Привод на плетёном стальном тросике. Выкрали... Пытался делать по чертежам Юрия Щербака, но бросил, на полпути... Вертушки как вертушки, работали чётко, с поворотным тонармом проще и дешевле в производстве, поэтому и расплодились оне, как клопы))...

Коллеги, не превращайте чужую тему в помойку!... Свои темы заводите!

Результат доработки:

Продолжим тему о корректорах из Китая, не нарушая, при этом "авторские" права: Паспорт уже на одной страничке, с ошибками, техническими. Плата снизу немытая от флюса, и запаянная детскими руками... Усиление занижено в два раза, кривая РИАА достаточно ровная, питание 12 Вольт (у Кудельски подсмотрели?)). Есть над чем поработать, чтобы сделать по-человечески...

Кстати, о птичках, причёсывая свою коллекцию корректоров, слегка доработал аппарат прошлого года, удалил пару конденсаторов, и он стал абсолютно устойчив, ну и музыкален, схему прилагаю, копирайт тоже: Мадди Уотерс на его Electric Mud просто аки живой))...

Закончил сегодня второй плеер на панельке китайской, внешний цап подключил, запустился с пол-пинка, кондесаторы 2200 убрал с платки и распаял на разъёмах: Через Блютуз подавал сигнал со стрима - полёт нормальный! Купил ещё одну, чёрную, как у Резвого, думаю на аккумуляторах сделать...

Исправленному - верить: Ещё можно резисторы номер 3 и 8 увеличить в два раза, но - необязательно...

У меня тоже, но не я это придумал, надо увеличивать один из них, либо первый отпаять...

Закончил с китайским копеечным корром, вытянул усиление, поднял перегрузочную планку и даже послушал - приличный звук "оперного" корра, есть сцена и глубина, зачёт. Минимальная переделка, замена БиПи и золотой ключик у нас в кармане... Вот схема: Резистор под нумером 2 ( в оригинале 820 Ом) заменён на 360 Ом, если нет возможности работать с смд - паяем параллельно К82 резистор номиналом К62, результат будет один и тот же... Схема держит перегрузку по входу на 1 кГц 86 мВ, что хороший результат для такого класса устройств, вот осциллограммы меандра, прошедшего через анти риаа цепь: Куда ушёл наш китайчонок Ли...

Картинки (весёлые) добыл из Хантек-а (для тех, кто знает толк): Спецом сделал на 4 кГц, как наиболее информативно... Не нравиться выброс на заднем фронте, он такой же и при питании от 12 Вольт и при меньшем входном сигнале ...

Поднял напряжение питания до 31 Вольта, на чипе стало +/- 13 Вольт (при 12 Вольтах было +/- 4,75) и вот результат - на 1 кГц мах сигнал на входе 169 мВ ( было - 35 мВ). Если увеличить усиление до стандарта, мах входное напряжение будет порядка 80 мВ rms, что тоже хороший результат! Картинки с меандром сбросил на флешку, но - мой Хантек сбрендил окончательно - ничего нет на носителе))... Может флешка виновата... Стоимость этого корректора менее 1 тысячи рублей...

Обещанная схема: Никаких стабилитронов в схеме не оказалось, здесь псевдо двухполярное питание, можно смело поднять напряжение до 30Вольт и добавить усиления до стандарта (40 дБ). На входе два резистора по 47 кОм, получаются в параллель, надо первый увеличивать))...
