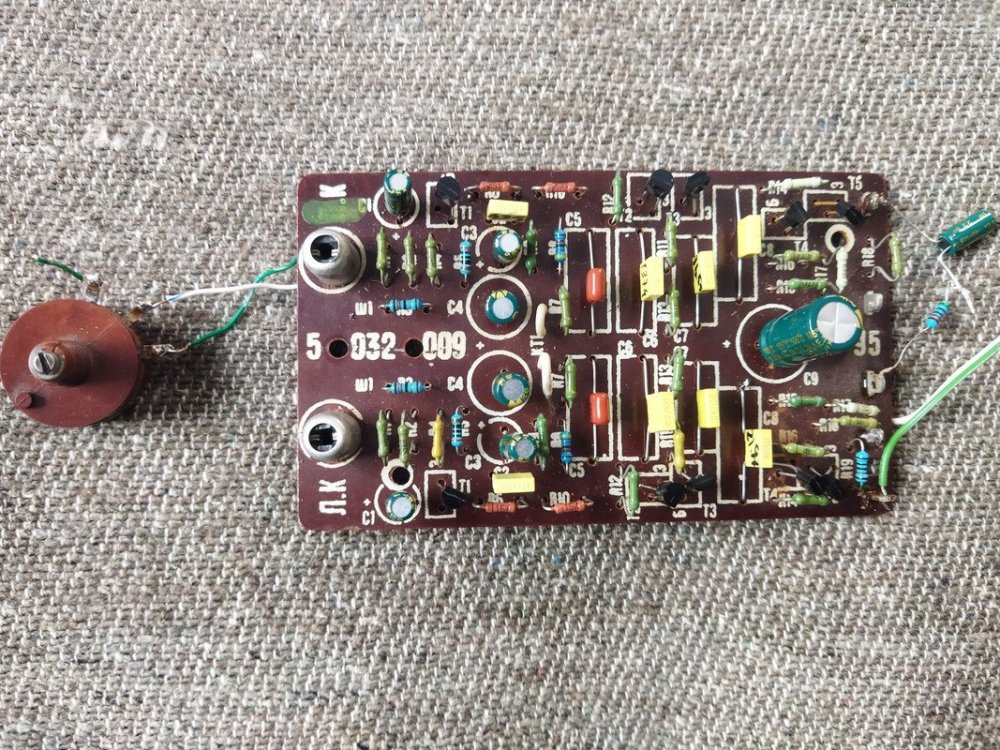

Отдельным кабелем вывел наружу, заменив микрофонный вход на выход головки воспроизведения, так удобней было. Вот такой УВ был внешний:

В Олимпе 004 выводил головку воспроизведения наружу и подключал к почти такому же УВ - полёт нормальный. Только тау должна быть 50 мкС. Для схемы 2024 года С5=100н R9=510 Ом. Для схемы 2014 С5=22н R8=2,2кОм

Вариант 2014 года, без горизонтального (С) резистора в коррекции: И немного Uher в ленту, они ждут вживления лампового сердца:

По просьбам трудящихся открыл тему, хочу поделиться своим опытом, вот старый проект новыми глазами: Последняя реализация на деке Akai GXC-570D, подойдёт для любой приличной деки. Схема:

Сделаем, в отдельной теме... 6Н14П...24П заточены под каскодное включение, в качестве ИТ будет (умозрительно) разбаланс каналов, лучше 6Н1П поставить, или оставить Н23...

Снял со стены, стёр пыль, включил - работает: Изначально это был МС корректор, а сейчас - УВ кассетника (Akai GXC-570D), аппарат ушёл, а УВ остался, можно встряхнуть стариной, есть донор для этого, от Uher...

Ну что ж, знатоки промолчали, вот правильный ответ - схема - производная из МС корректора, если откинуть нувистор, включенный с общей сеткой и дающие усиление в 80 единиц, получится вот это, жёлтое, в тарелке: Усиление можно поднять до стандарта шунтированием резисторов в катодах нижних ламп электролитами...

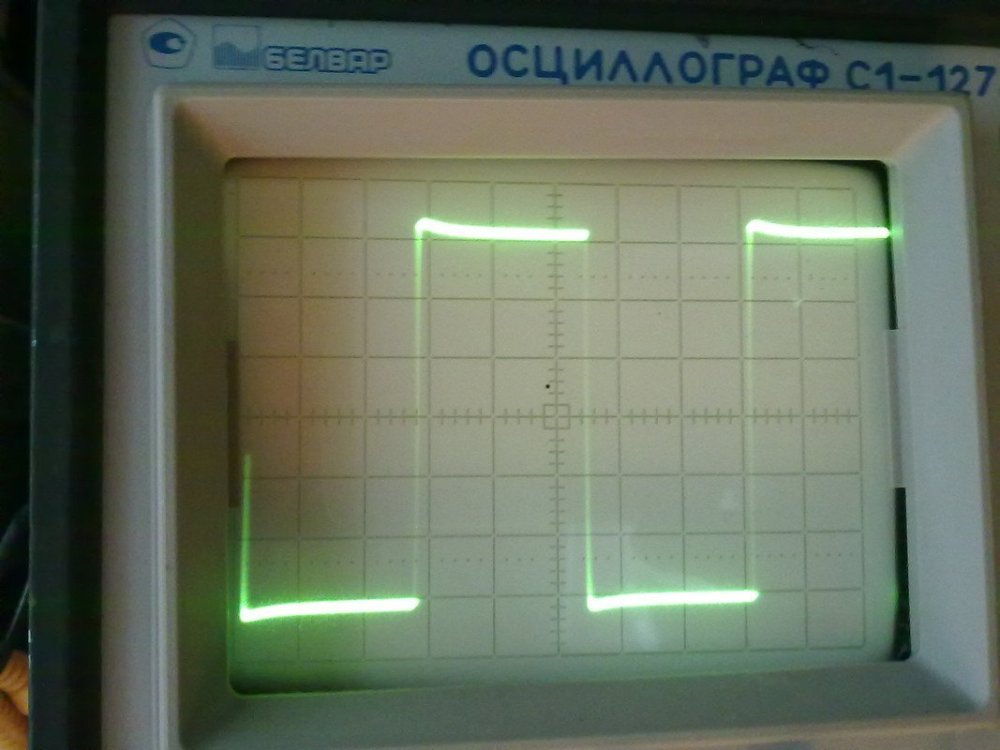

Для знатоков, и не только - как думаете, с чего снята сия кардиограмма?:

Заключительный аккорд: Перетряхнул ещё один старый проект, который задумывался как с балансным входом, но один нувистор неожиданно немного умер, заменить в то время было нечем, сделал обычный вход. Так было: Так стало: Теперь это неинвертирующий, малошумящий и очень линейный корректор МС...

Так пойдет?: Появились сомнения, снял и заменил на 400-вольтовую плёнку, хотя контакта с землёй корпусов конденсаторов не было - они были приклеены, циакрином... Измерения показали утечку на корпус одного экземпляра - прибор показал 150 мкф (упс), у троих остальных 40-50 пик... Спасибо за наводку))...

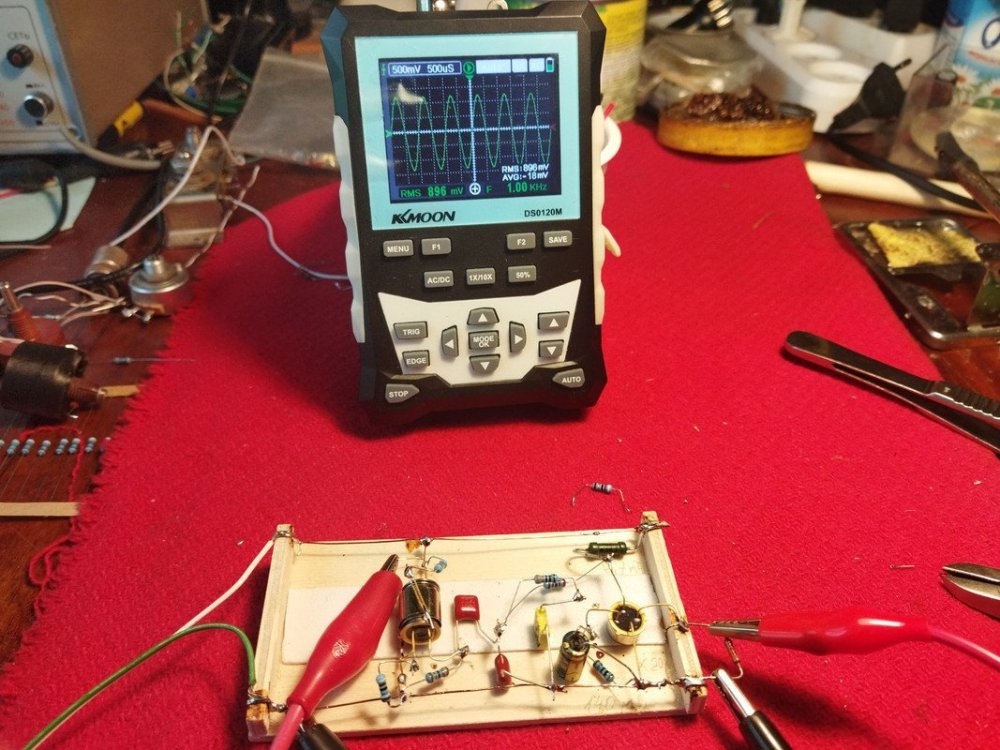

Заменил детали коррекции, снял кардиограмму, и послушал на фон и шум - с открытым входом фона ноль и только лёгкий шумок, на полной громкости. Звук тоже впечатляет! Пусть остынут пайки... Усиление 188 на 1 кГц, 45 дБ. Можно уменьшить, заменив резистор в аноде пентода на 51 кОм одним ударом паяльника - пока не стану, пусть разыграется:

Он здесь на не нужен, серьёзный блок питания имеется... И даже не один, и не два, а в каждой комнате и мало подъёмные... Но - не возбраняется, с простейшим БиПи...

Исправленному - верить: ЛинКорр - линейный корректор, когда слабенький пентод развязан КП от цепей коррекции, идея заимствована от АМЛ, супер - много ламп задействовано "впустую"... R8 и R13 необходимы для 6Н6П, без них каскад превращался в генератор, подсказывает мне память))...

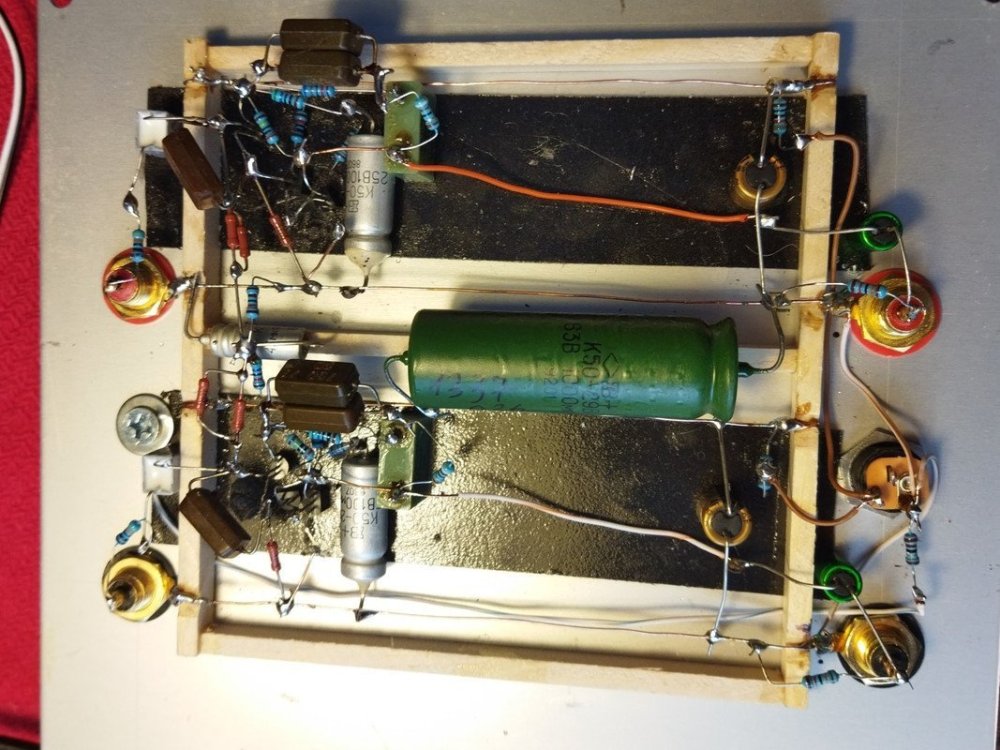

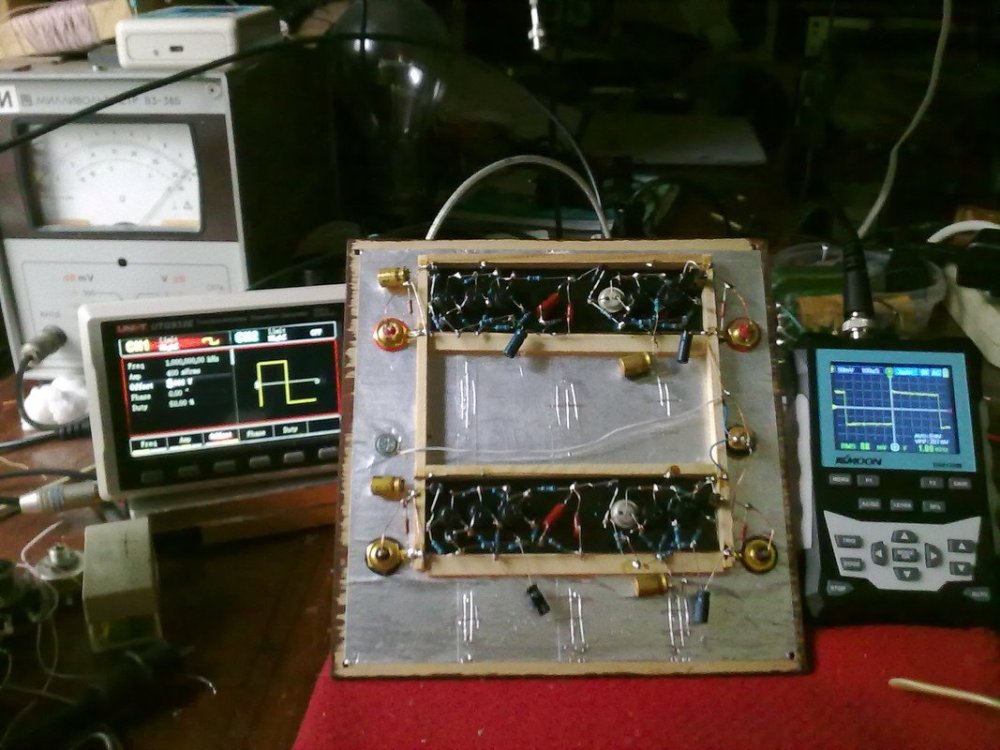

Листая старую тетрадь, наткнулся на схему корректора на "пальцах", тоже не слабого: Особенность его в том, что резисторы нагрузок выполняют сами лампы, находящиеся наверху фюзеляжа из двустороннего стекло текстолита, и дико греющие воздух, в то время как в подвале дивайса темно и прохладно: Батарейка из схемы удалена, уже давно, в 2013, и заменена резистором в катоде первой лампы номиналом 220 Ом. Хотя за батарейки ничего не имею против! Но они, со временем, умирают! Испытал его меандром - кардиограммы подтвердили его доброе здоровье, несмотря на преклонный возраст))... Усиление аппарата 250, то есть из 5 мВ он легко сделает 1,25 Вольта эффективного. И, кажется, в него я вставлял на выход 6Н6П...

Люблю окталы)) Есть у меня и с 6Н6П, надо порыться по сусекам...

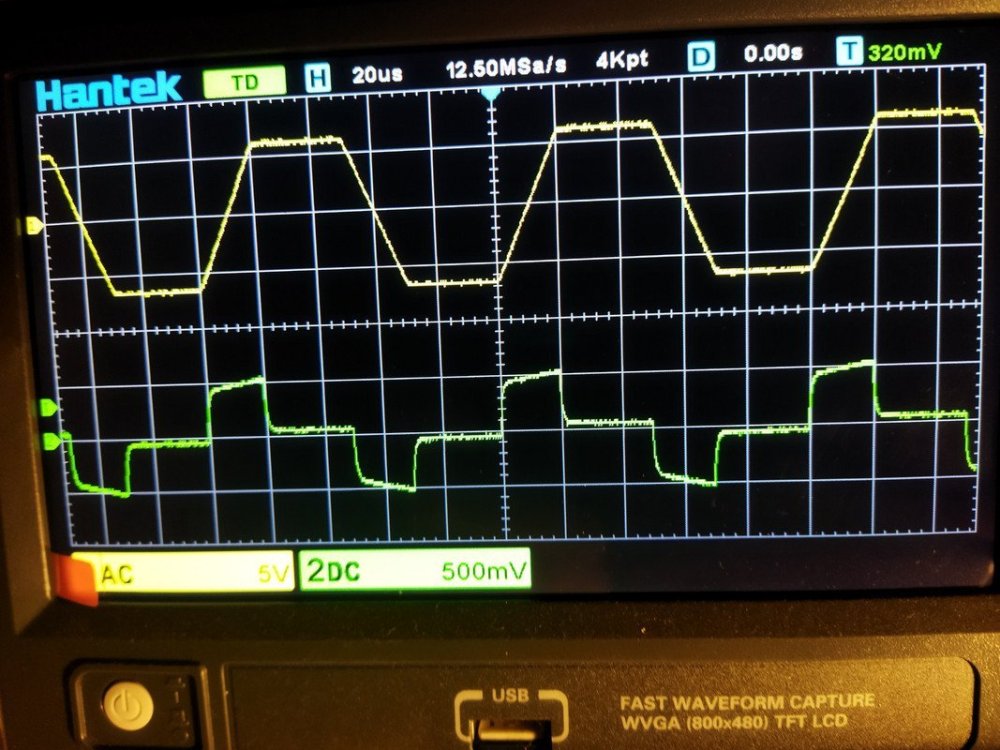

Последний штрих и кардиограммы: Левый: Правый: Правый с С2 на минимуме:

Поправил Полную Луну: R4 для подгонки усиления под стандарт (40 дБ). Надо усилитель делать, а тут корректоры на глаза попались))...

Так вот зачем коллега лампу, хоть одну, да ставит, для "шума" и натуральности))... А мне тот опыт с корректором на ОУ показал, что правИло моё, антириаа, правильно спаяно! Инструмент прошёл поверку!

Со звуком и шумом там всё в порядке, и, самое главное, музыкальность есть, несмотря на неважную импульсную характеристику... Простой пример - приносили недавно современный навороченный (брендовый) корректор на ОУ, с диагнозом - звука нет. Замеры показали идеальную АЧХ, меандр не отличить от входного, работает внизу от постоянного тока, шума нет вовсе - а звука нет, от слова совсем)). Так и пошёл он на вторичный рынок... Теоретически все правы, а вот практика всё ставит на свои места... Не ссоримся, плывём дальше, на погост))... Корпус плох тем, что невозможно снять верхний колпак без демонтажа основной платы. Да и маловат он...

Не передёргивайте, профессор!))

Это МС корректор, с усилением около 1000, держит на входе 50 мВ синуса 1 кГц до начала ограничения (при 50 В на выходе). Перегрузка по входу получается 46 дб (относительно 0,25 мВ номинального). Другое дело току не хватает лампе для перезарядки ёмкости коррекции, когда на входе меандр, или просто импульс, тут всего 2 мА, а надо хотя бы 10 мА... Все малотоковые корректоры хромают на импульсах, а таковых - большинство!

Испытание на ПХ-сть: И всё так чинно, благородно))...

Не стал заморачиваться на полную переделку, отстроил поточнее коррекцию, ввёл РИАА-78, баланс каналов точный R9, пусть будет 1000, корректор прибор прецизионный, опуская название Формула звука, вот что получилось: Вот так было, ещё вчера:

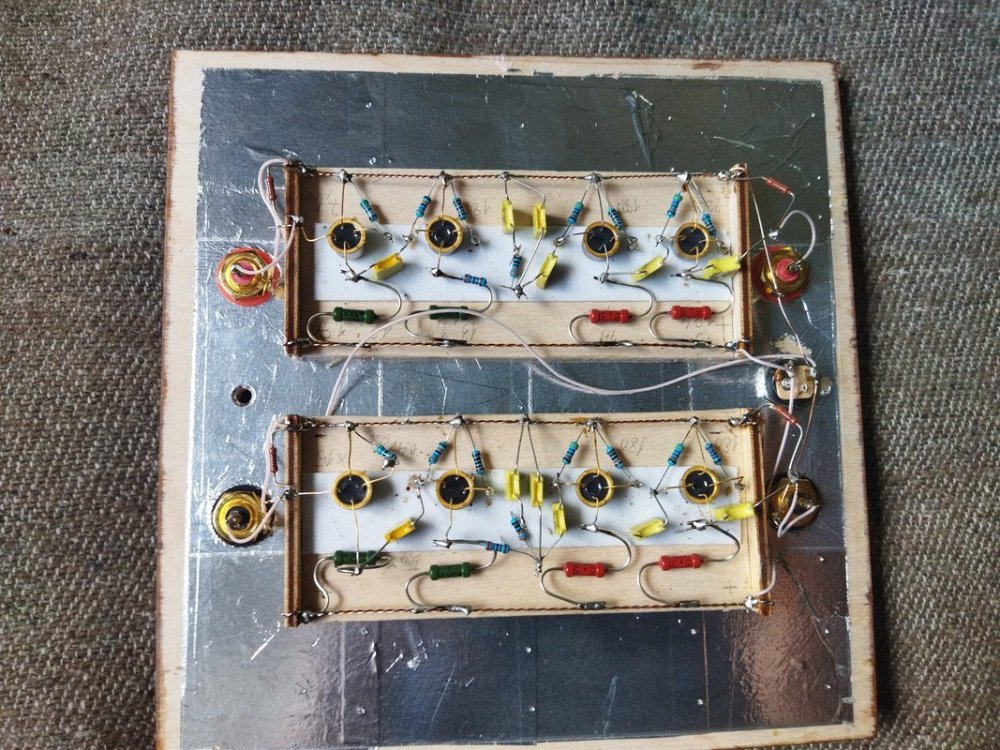

Эта возня и прослушивание этих двух "старых" конструкций не прошла даром и натолкнула на мысль - корректоры (как и и усилители) надо делать моноблоками, с отдельными поканальными БиПи... Потому, как очень хорошо слышно повышенное разделение стерео каналов, особенно в ближнем поле... Где-то в начале века друг просил сделать моноблочный корректор, я кивнул, пожав плечами, а сейчас решил что - пора))... Вот пример, как не надо делать корректор (хотя по звуку он хорош, но - не по разделению каналов): Аппарат будет безжалостно переделан, возможно - в моноблочном варианте (но - не факт, хотя бы без симметрии и общей земли!)... Опустела без тебя - Земля...

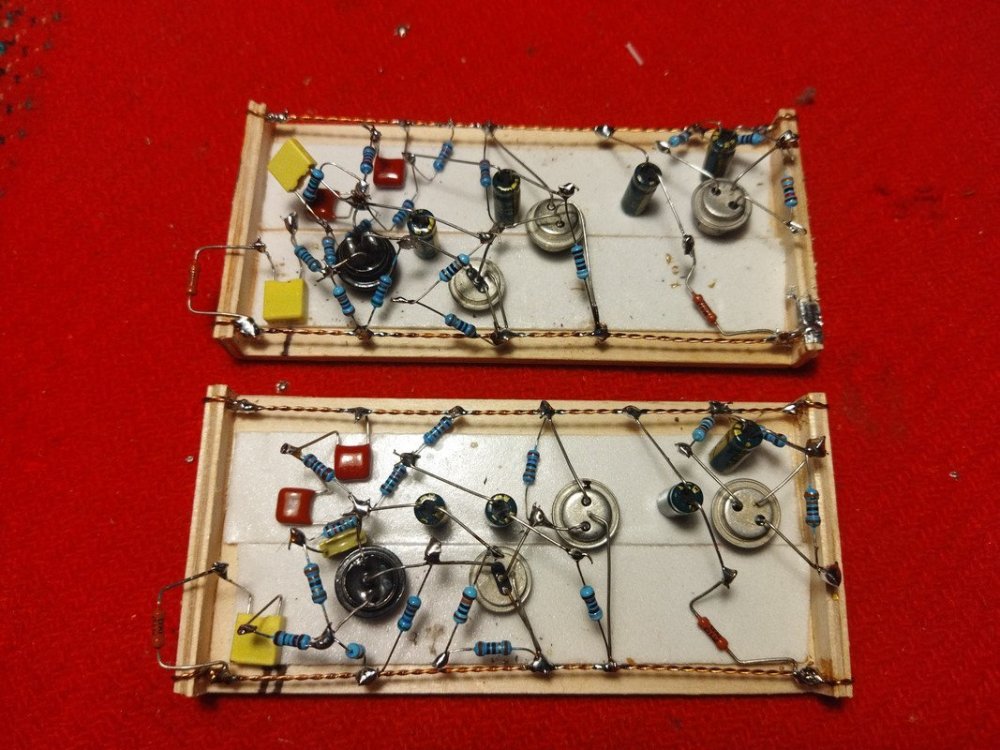

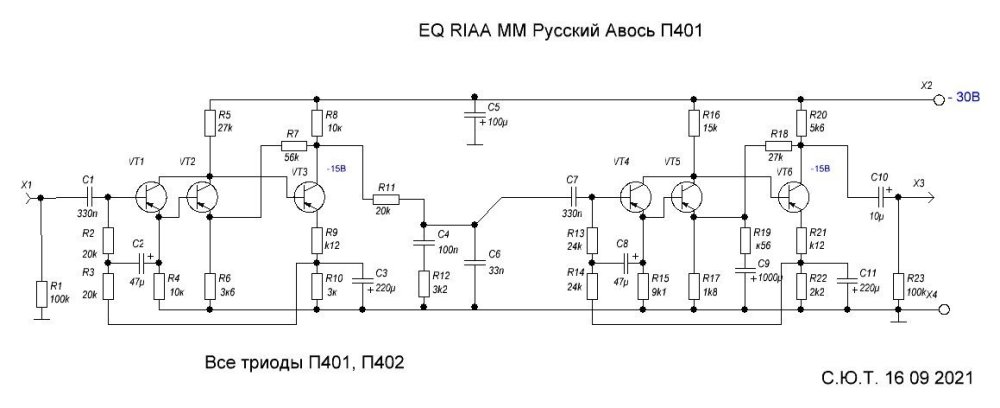

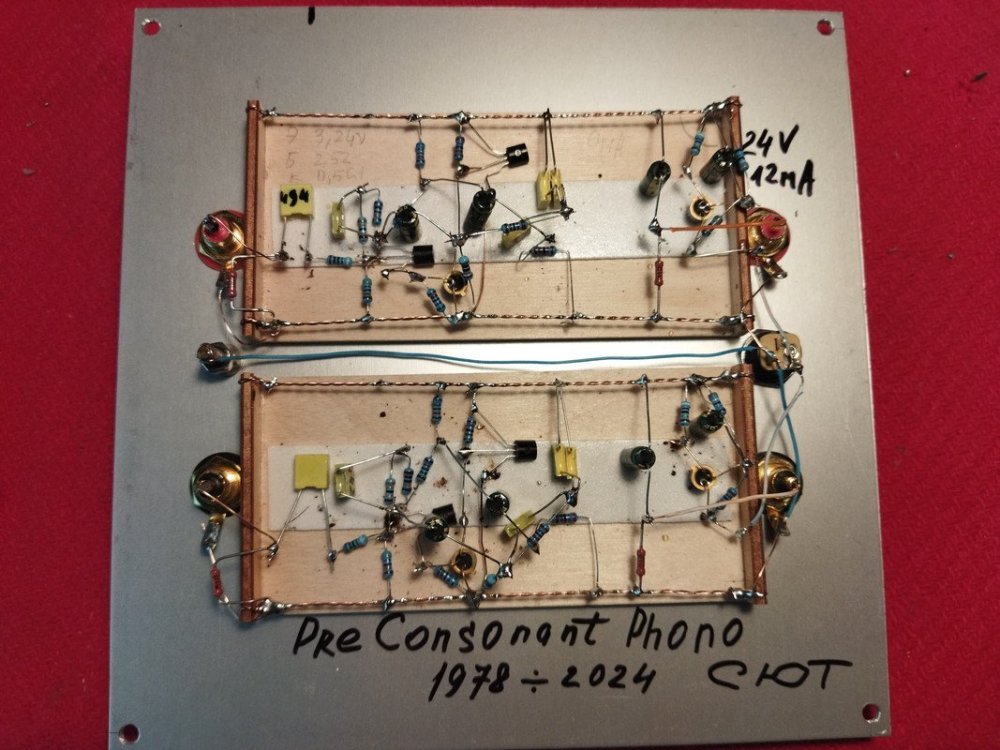

Схема к предыдущему посту и монтаж, ничего не изменил, кроме как закоротил светодиод в катоде первой лампы и добавил конденсатор С1 :
