Это МС корректор, с усилением около 1000, держит на входе 50 мВ синуса 1 кГц до начала ограничения (при 50 В на выходе). Перегрузка по входу получается 46 дб (относительно 0,25 мВ номинального). Другое дело току не хватает лампе для перезарядки ёмкости коррекции, когда на входе меандр, или просто импульс, тут всего 2 мА, а надо хотя бы 10 мА... Все малотоковые корректоры хромают на импульсах, а таковых - большинство!

Испытание на ПХ-сть: И всё так чинно, благородно))...

Не стал заморачиваться на полную переделку, отстроил поточнее коррекцию, ввёл РИАА-78, баланс каналов точный R9, пусть будет 1000, корректор прибор прецизионный, опуская название Формула звука, вот что получилось: Вот так было, ещё вчера:

Эта возня и прослушивание этих двух "старых" конструкций не прошла даром и натолкнула на мысль - корректоры (как и и усилители) надо делать моноблоками, с отдельными поканальными БиПи... Потому, как очень хорошо слышно повышенное разделение стерео каналов, особенно в ближнем поле... Где-то в начале века друг просил сделать моноблочный корректор, я кивнул, пожав плечами, а сейчас решил что - пора))... Вот пример, как не надо делать корректор (хотя по звуку он хорош, но - не по разделению каналов): Аппарат будет безжалостно переделан, возможно - в моноблочном варианте (но - не факт, хотя бы без симметрии и общей земли!)... Опустела без тебя - Земля...

Схема к предыдущему посту и монтаж, ничего не изменил, кроме как закоротил светодиод в катоде первой лампы и добавил конденсатор С1 :

Кардиограммы МС корректора на локтальных лампах (самые верхние фото на этой странице). Меандр с антириаа, искажения уже видны, но - так и должно быть, по максимуму, иначе как понять перегружен дивайс или нет: Синус 10 мВ эффективного без антириаа (на входе), можно посчитать чутьё, или К усиления, Ку, короче: Меандр без антирииа: В 17-ом году у меня ещё не было ни антириаа, ни цифровых осликов и генераторов, но аппарат настроен правильно, только на синусе, ГЗ-118 и С-117, ничего подстраивать не надо!... А я иду, шагаю по Москве...

Нет, от слова совсем...

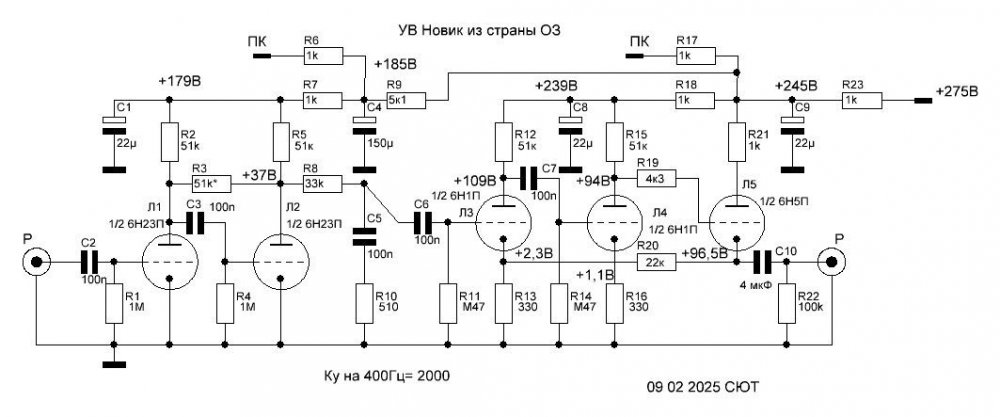

Подрихтовал ночью корректор, в свете последних решений корропостроения, усиление - заветная соточка, мах входное на 1 кГц - 250 мв, что для лампы результат - средний, а для полупроводников - недостижимый, пик усиления 30 Гц (РИАА - 78), осталось послушать и повесить на стену, пыль собирать: Ещё бы надо ручку КПЕ вывести на переднюю панель, но это как получится... Схему прилагаю: ...Ночное рандеву, на бульваре Роз...

За счёт обратного тока сетки.

К нашим баранам, вернёмся - ещё один локтальный, он изначально ММ (такой заказ поступил, прислали панельки, для этого, человек потом сделал - остался доволен). Свой вариант я переделал в МС. Срез столетней липы образовался после урагана в мае 2017, наломал он дров вокруг храма правосланого, в котором мы с другом служили разнорабочими в своё время, разгребали мы последствия два дня и вот, такую плашку вырезал случайно)) При прогреве она пахнет ладаном, пропиталась им за свою жизнь... Схемы обоих вариантов прилагаю: На этой поляне просто делюсь своим опытом, ничего и никому не навязываю, а также - ничего и никому не должен! Спасибо за понимание!

Кардиограммы даны тем, кто в них знает толк))...

Вчера вечером с удовольствием послушал деревянный аппаратик - музыкальная штучка получилась!... А ночью ещё и испытал его меандром, появились мысли об модификации, благо конструкция такова, что не надо разуваться, чтобы помочиться (снять верхнюю крышку, упс...)): Разница в каналах есть, для большей точности надо ставить подстроечный конденсатор в один или в оба канала, тот самый, что вызывал недоумение в схеме Неофит от ЮАМ, и ещё надо точнее подстроить тау 318 мкс - есть над чем поработать! Фончик (не фон!) есть, разумеется, на полной громкости, а на комфортной его не слышно...

У 12Ж1Л внешний экран всегда заземлён, через ключ панельки, так что это и опечатка и не опечатка, как-то так... На монтаже всё видно! Вообще, замечательная лампа, у меня ещё есть МС вариант корректора, и тоже - в дереве!))...

Опечатка, разумеется...

Начальник транспортного цеха (наливает из графина): - Снял со стены, протёр пыль, зафиксировал один полумакет, действующий: Полностью в дереве, без единого экрана, висел на деревянной стене... Материал - сосна, липа. Схема прилагается:

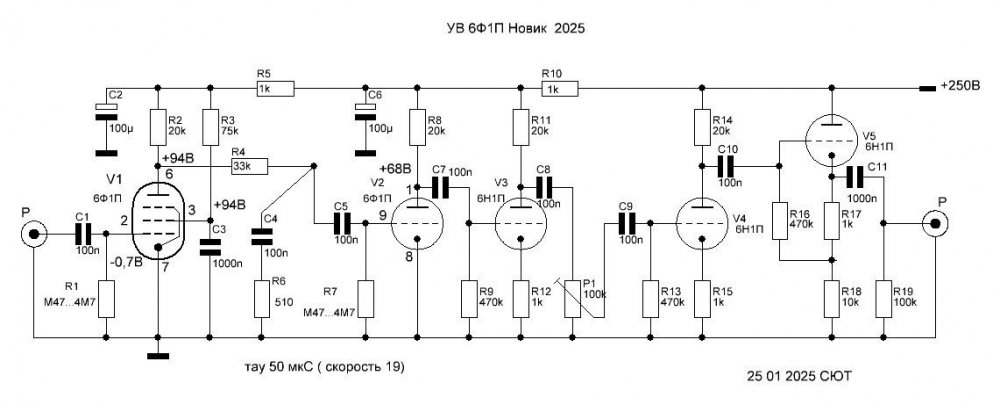

Светлеет грусть - когда цветут цветы... Город Мастеров... Знатоки Хомутов... А мы тут с какими-то корректорами... Окончательная редакция Чёрной Пантеры сложилась, звук впечатляет, шума "рогатого скота" нет, только лёгкий шумок ламп, на полной громкости, входное сопротивление 150 кОм (по заветам тов. Сухова), усиление около 40 дБ:

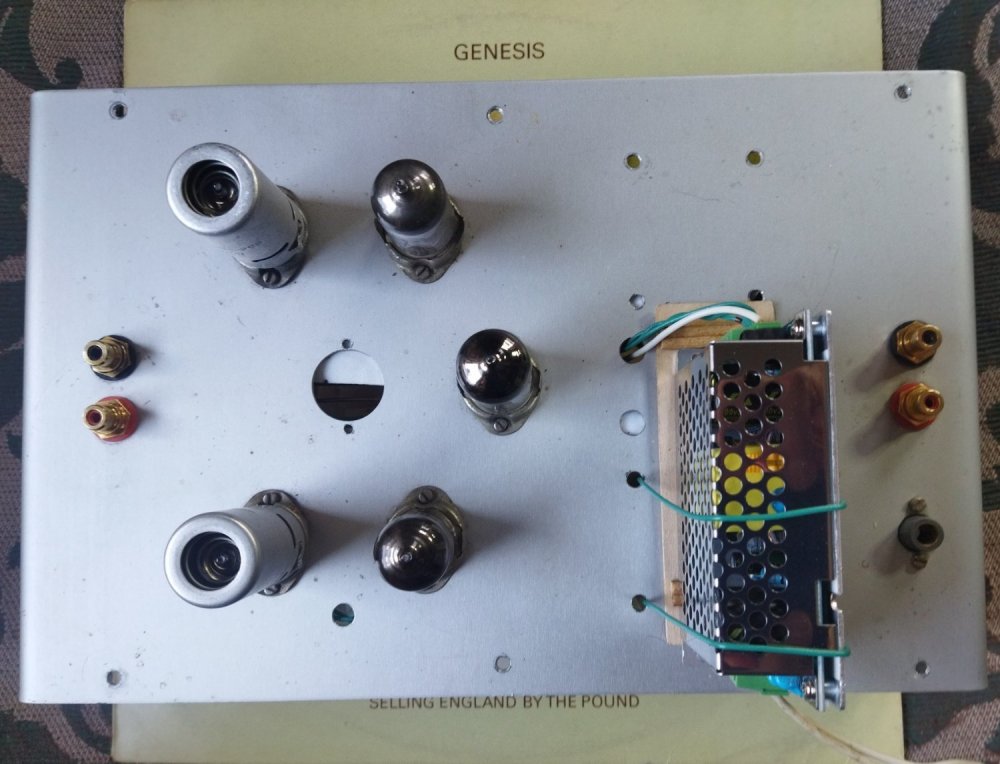

И анод и накал - ИБП. Один блочок. Накал стабилизирован. Про хомуты - эти стоят у меня на улице, пластиковую изгородь держат, в мороз и жару, и так 10 лет подряд - живее всех живых. Они из первичного сырья сделаны. А вот чёрные - из вторички, сажи в неё добавили и отлили, точно умрут скорее... А сам блочок ещё и приклеен, эпокси, хомуты на подхвате...

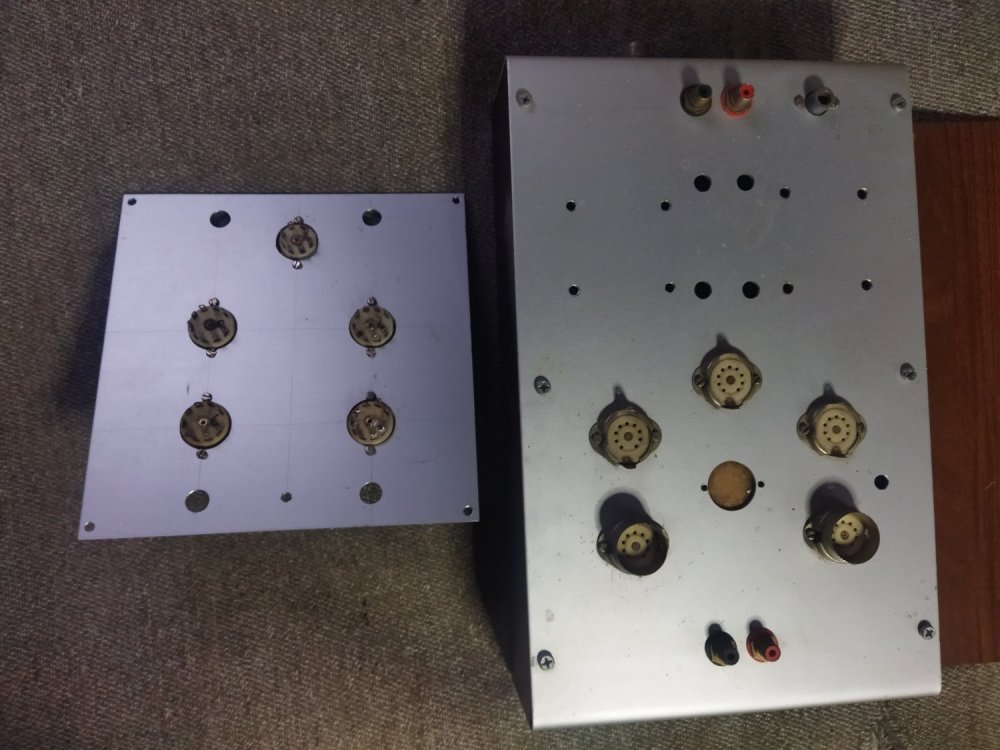

Закончил проект на 6Ж3, с усилением, кстати, 230, кому интересно, осталось закрыть крышку (слева 6Ж4, в апреле был сделан): Меандр 1 и 10 кГц, скорость нарастания полок 16 мкС...

Вообще-то - 500 мВ...)) 40 дБ это в 100 раз!

Усиление стандарт, 40 дБ.

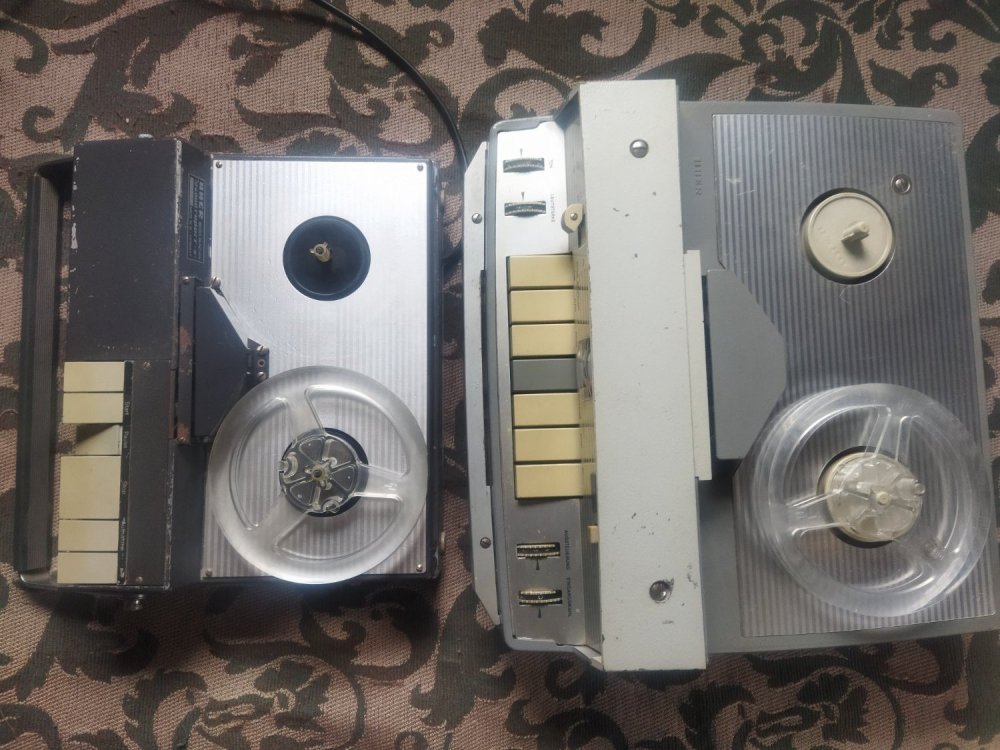

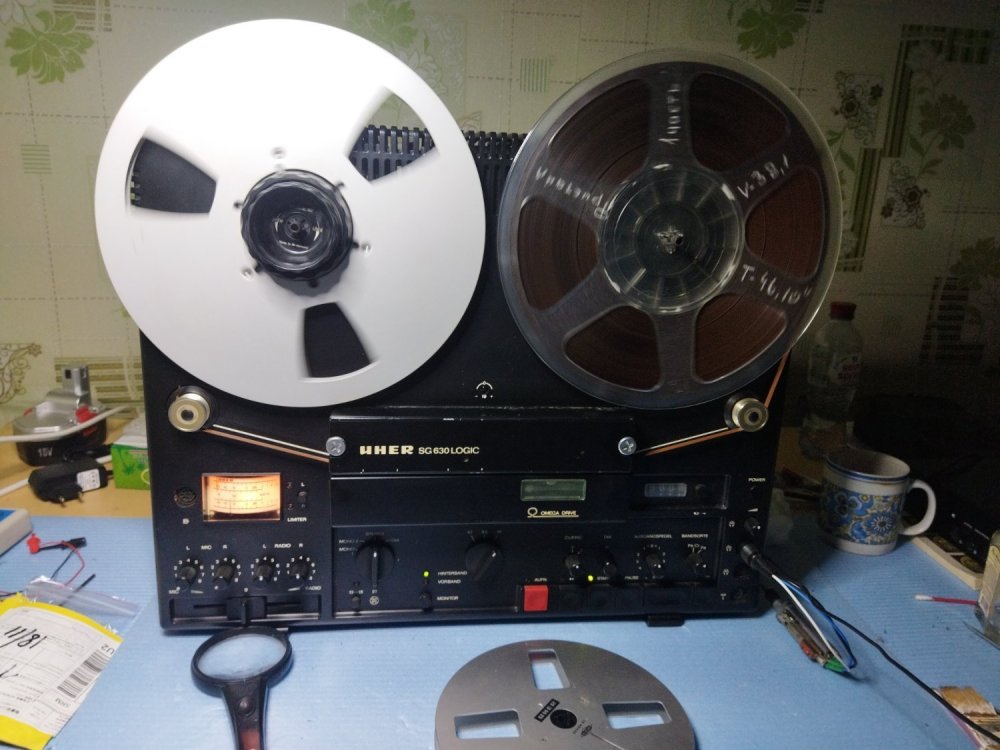

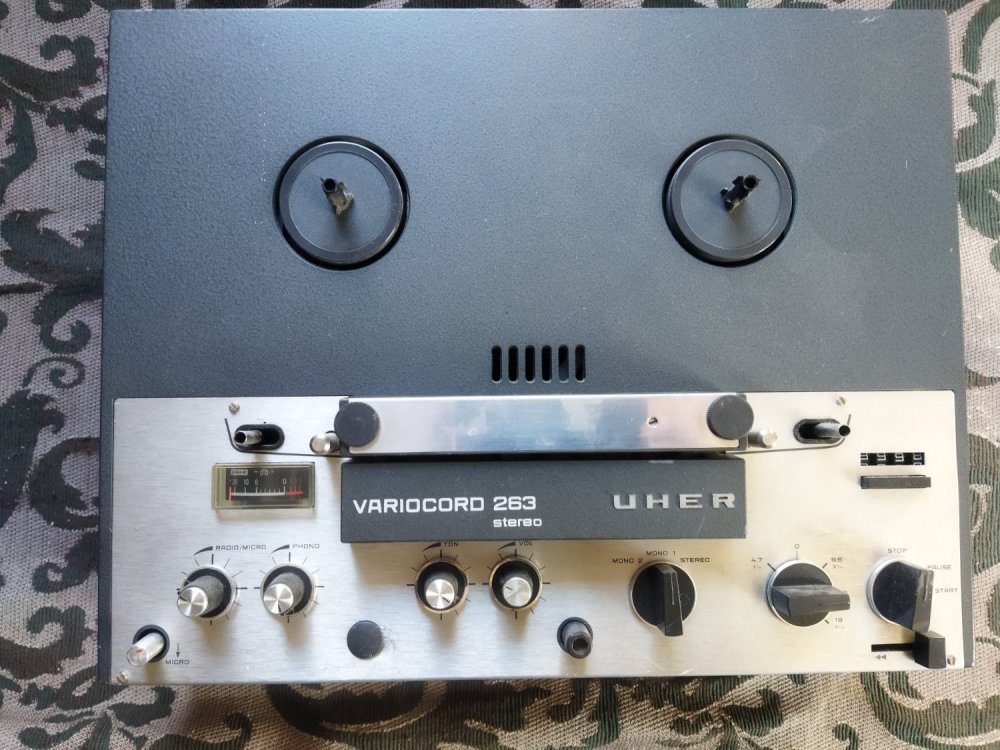

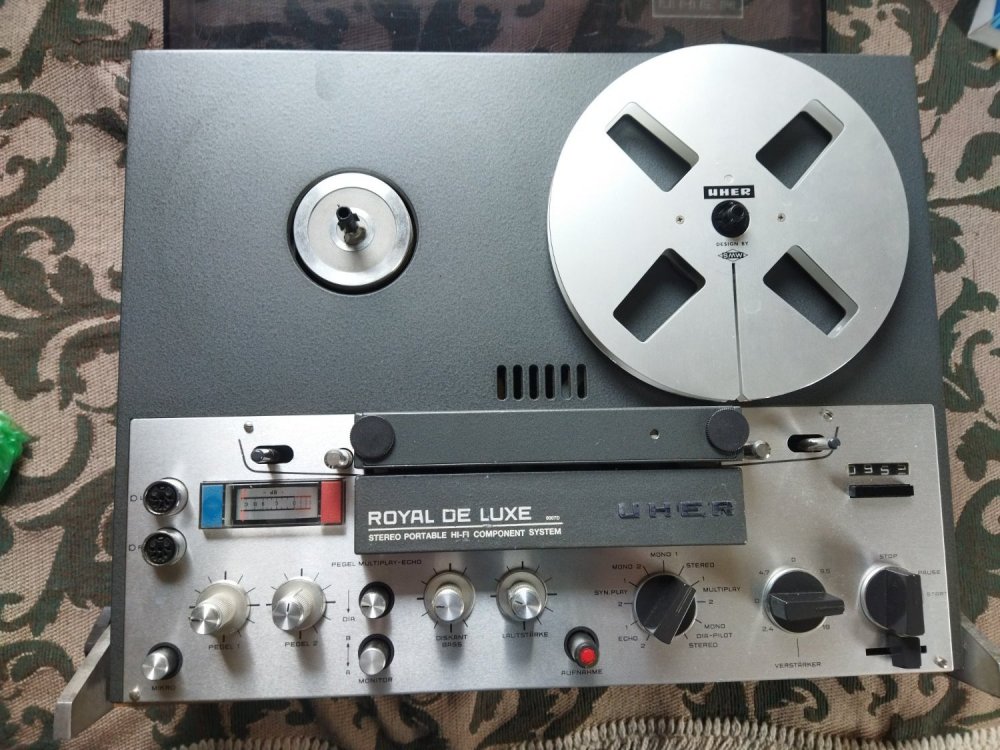

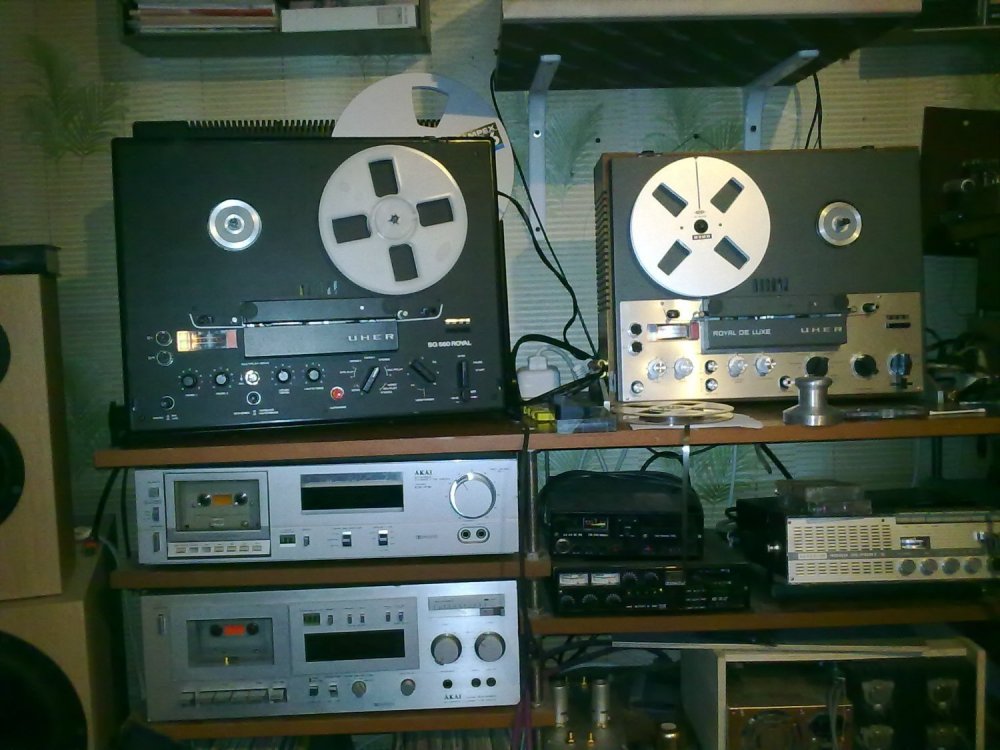

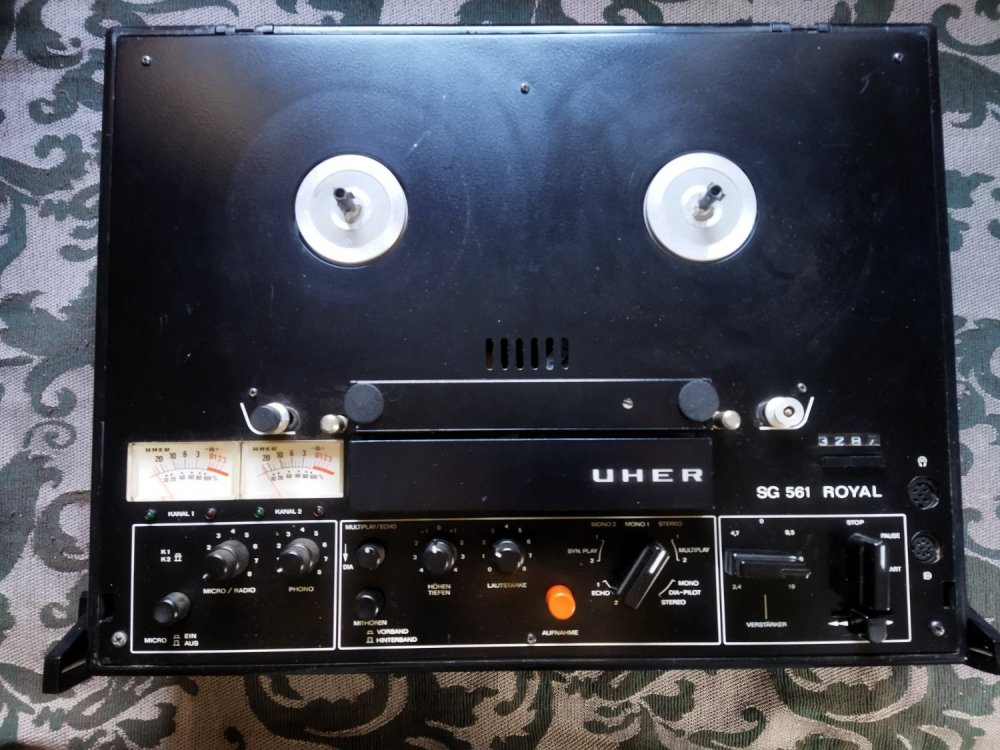

Royal de Luxe, SG 630 Logic...

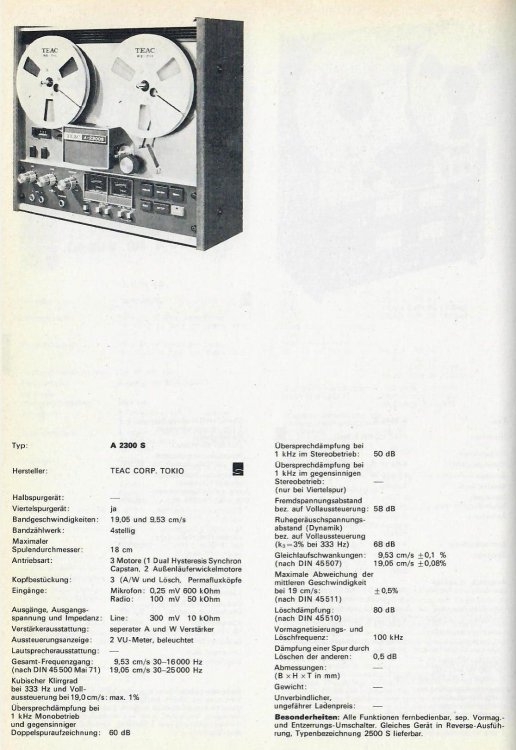

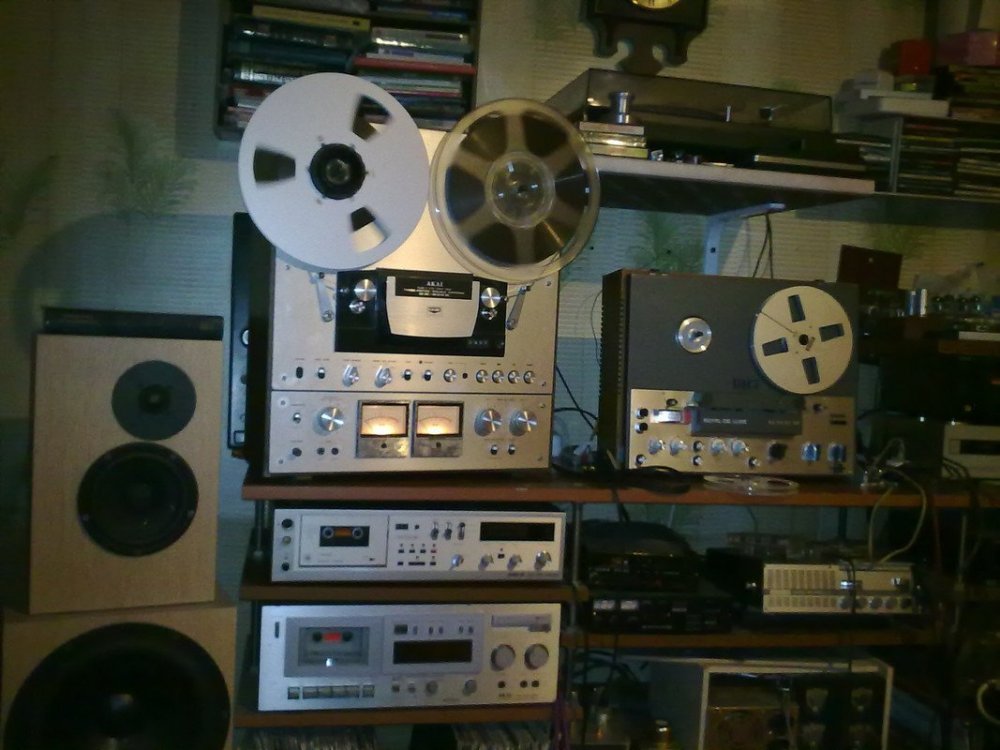

Красивая детская игрушка)), избавился недавно... Дизайн его содран с Ampex, то есть имеет русские корни, поэтому Акай приятен родному сердцу, так думаю... Uher круче на порядок!
