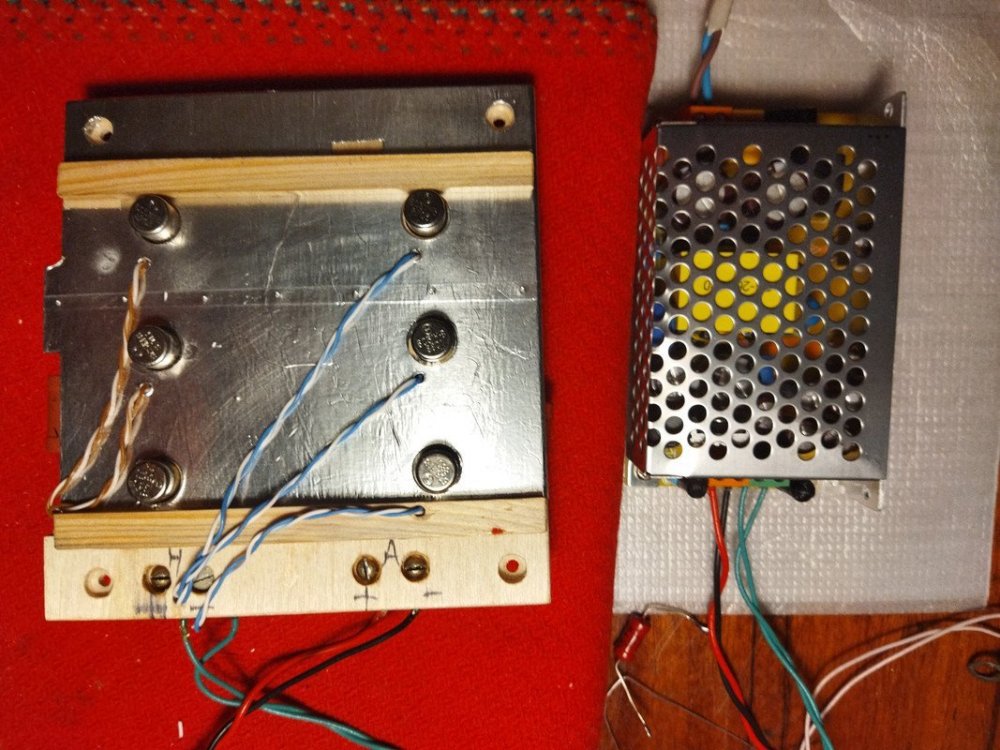

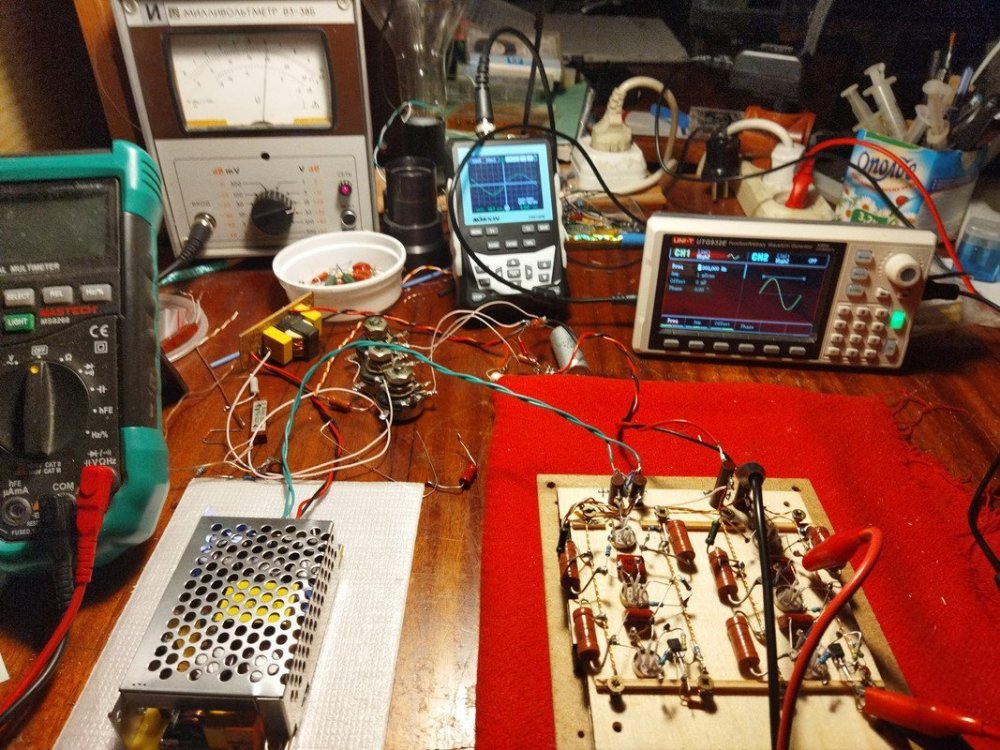

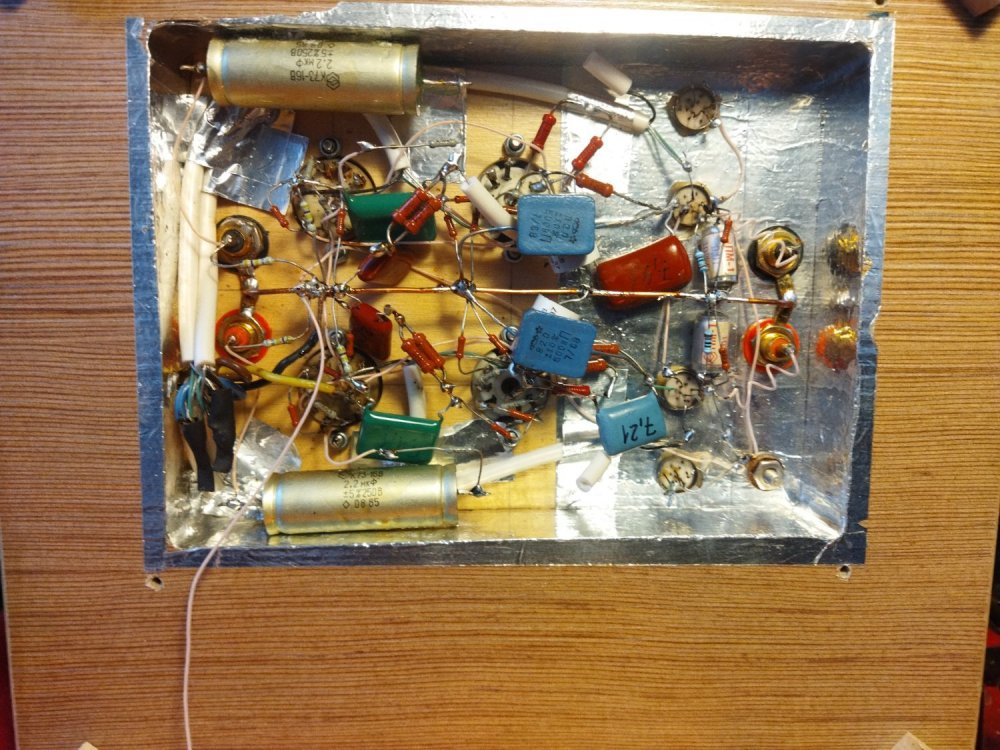

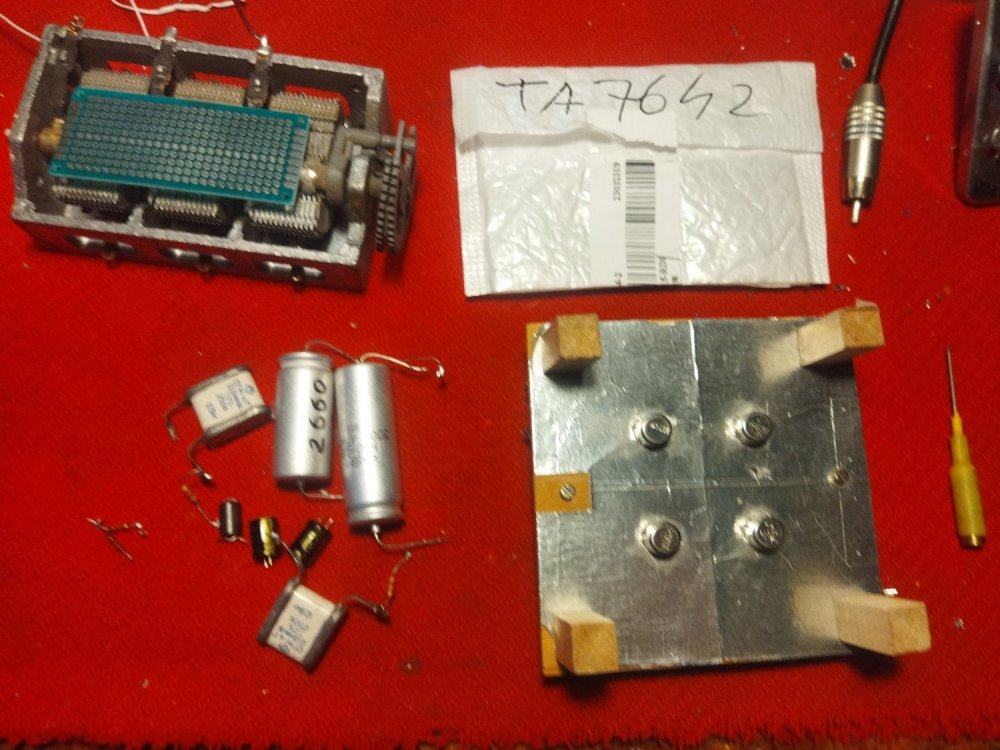

Ещё один ММ корректор на допотопных триодах: (Доп инфо на дружественном сайте, повторяться лень!)
-
Привет, Александр! Триоды Т1 и Т2 работают в режиме микротоков, всё три триода охвачены глубокой ОС, термостабильность и Ку очень стабильные и не зависят от напряжения питания. Каскад на полевиках становится термостабильным при обеспечении физического контакта корпусов триодов (верхнего и нижнего). Хотя для комнатной температуры это не актуально, в сарае сейчас никто не живёт))... Для тех, кто не дружит с русским языком, повторяю - Ку моих корреторов стараюсь поддерживать близким к стандарту. Чувствительность можно рассчитать арифметически. Кг не измеряю, достаточно осциллографического контроля, шум моих корректоров ниже шума пустой канавки на виниле, что считаю достаточным и т.д. Кривая RIAA выверяется на меандре с цепочкой антириаа на входе корра. Точка.
-
Здесь более подробно и хронологично: https://hiend.borda.ru/?1-7-0-00000323-000-0-1-1730111205
-
Конкретно в этой схеме пригодны только наши КП302А, КП302АМ. С импортом будет перебор с усилением. Триоды подбирал близкие по параметрам, по парам, по каскадно, из кучки. В первый каскад с макс током начальным. R1 может быть любой, под конкретный картридж, здесь номинал под Денон 103. Лишнего шума не заметил, звук комфортный. Как-то так... Если делать печатку - токи приличные, резисторы в стоках должны быть 0,5 Вт.
-

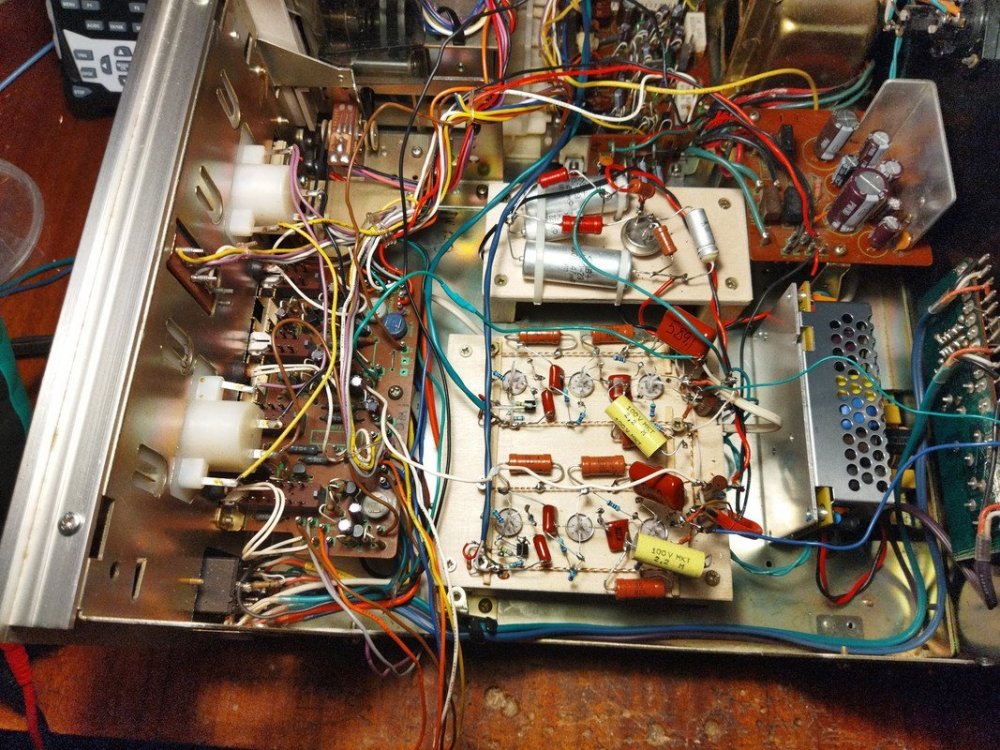

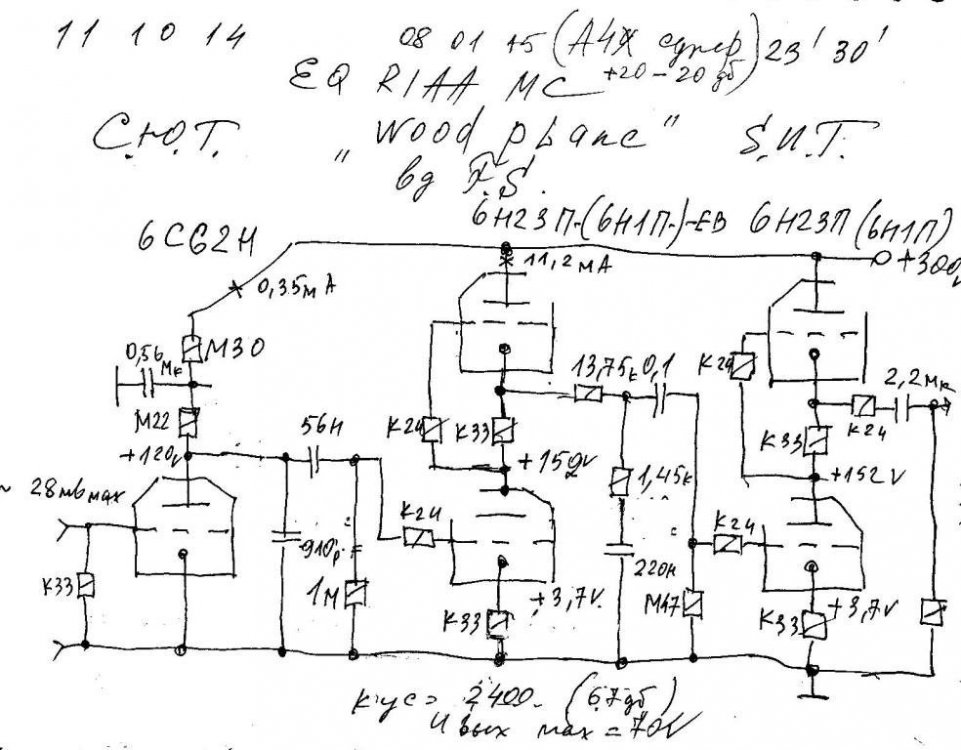

И на десерт, удачный МС корр на допотопных триодах:
-
А вот оригинальный, кремниевый Консонант:
-

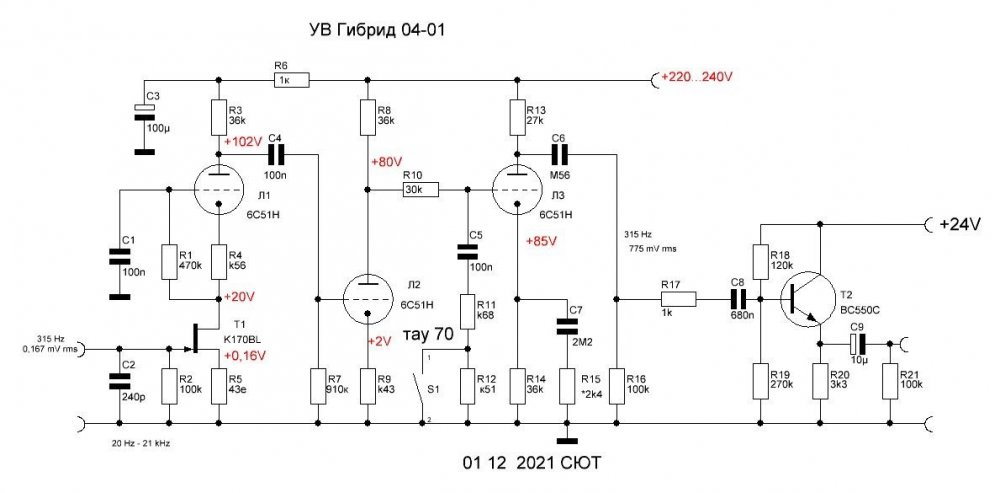

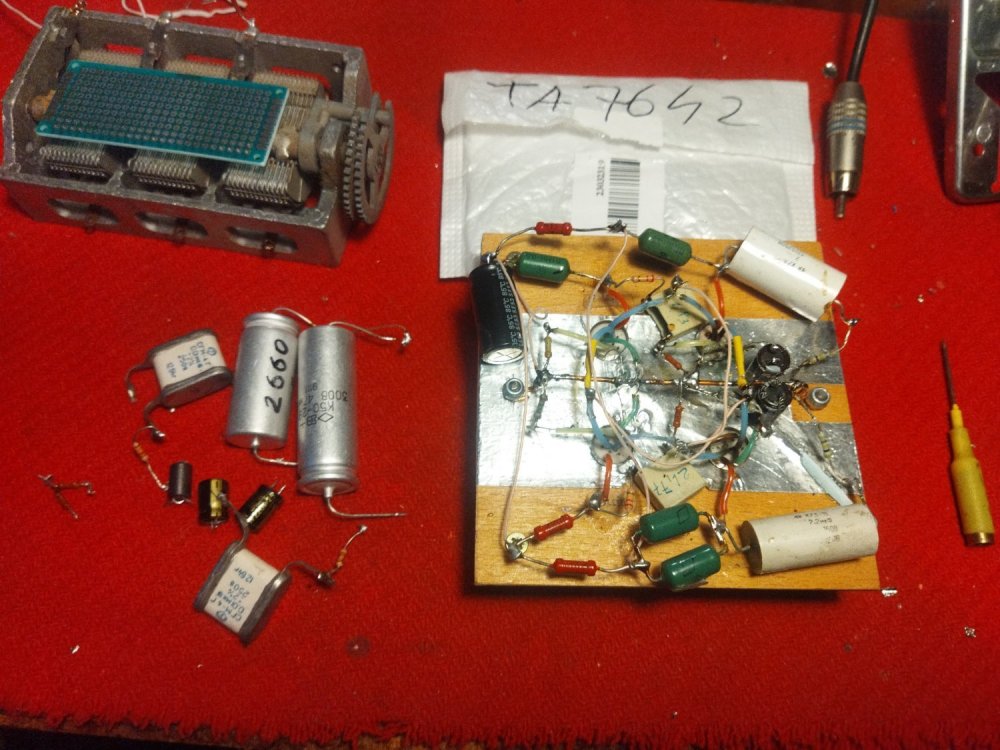

Напомню - включена обратная перемотка!... В жарком июле была "рождена" такая схема, она выросла из прототипа PreConsonant, получился некий винегрет из советского (родного!) германия:
-
J103 p-проводимости, можно заменить на КП103, с подстройкой режима. КП302,303 n-проводимости.
-
Между верхними схемами родилась ещё одна, спонтанно, как-то:
-

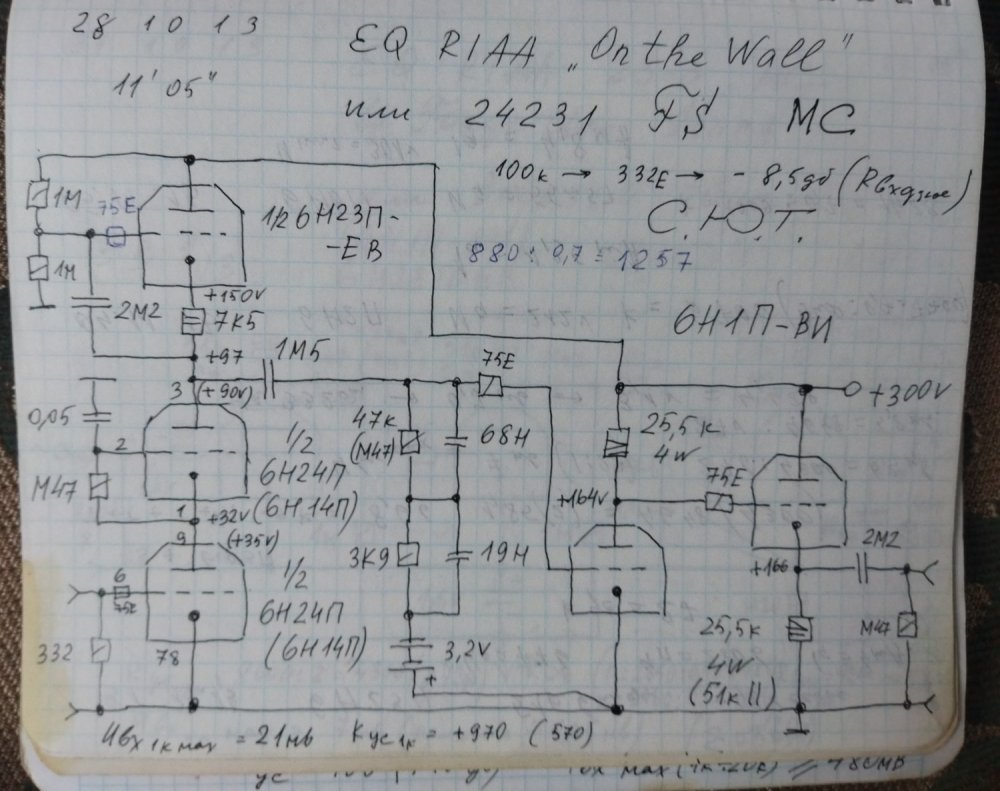

Этот же корректор в МС версии, усиление 60 дБ:
-

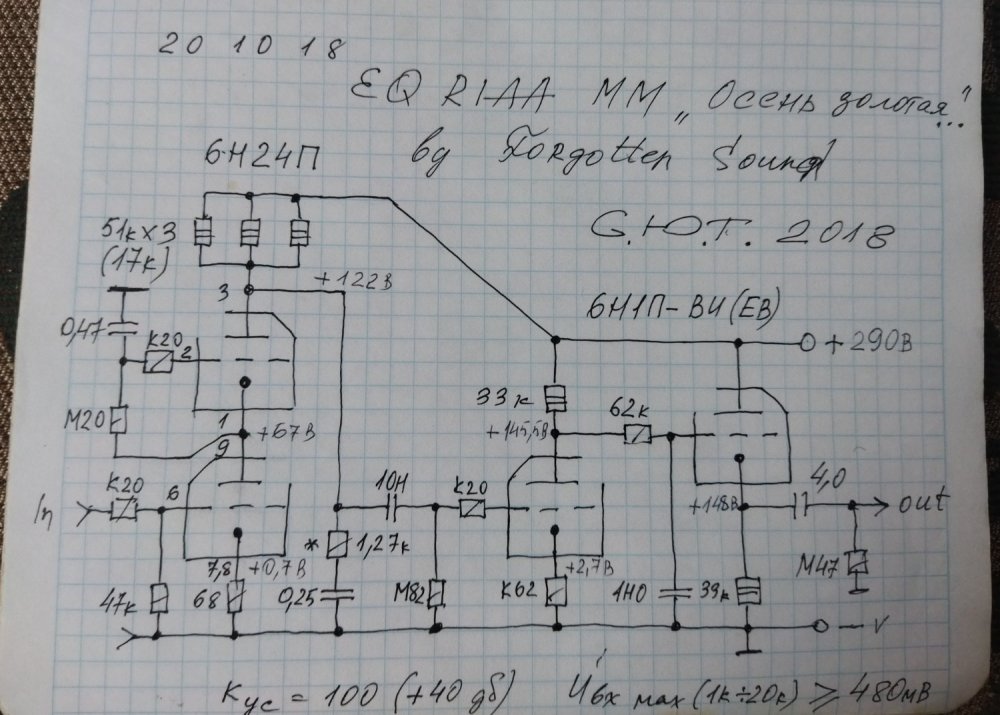

Хочу поделиться своим опытом в постройке корректоров. Начну с начала, точнее с конца, с моего крайнего (не последнего!), гибридного кремний-германиевого аппарата... Очень не удобный интерфейс для выхода в "эфир" на этой площадке (так и не освоил), поэтому пишу сразу весь текст, потом картинки)). Усиление всех моих устройств стараюсь вставить в прокрустово ложе (стандарт), при низком питании сложно обеспечить хорошую перегрузочную характеристику (ПХ далее). Итак, поехали:
-
Стандарт, 40 дБ, то есть усиление ровно 100. Других не делаю...
-
Руслан - вопрос - тушка Ортофон одна используется? А то там две катушки на одном магнитопрооводе...
-
Ещё R4 и С2 заменить перемычкой из ржавой колючей проволоки))... (пока ППТ спит!)
-
Ещё попробовать убрать R4 и С2, в симуляторе это просто!))
-
Оставить в схеме по одному транзистору в плечо (вместо 4-х), собрать и проверить реальный объект в деле. Не хватает усиления - линейный каскад-буфер после корра - и флаг в руки (больше повторять не буду! ) ))...
- 963 replies
-
- 2
-
-
-
- схемы
- фонокорректор
- (and 2 more)
-
Да, как часы. За шесть дней могут доставить, в Пятёрочку, 5Post называется. Почтой - до месяца, если аккумуляторы...
-
Как всегда - Лампа стояла на столе Света не давала... Вечером от ИБП питаю. Мерцания от СБ не замечено...
-

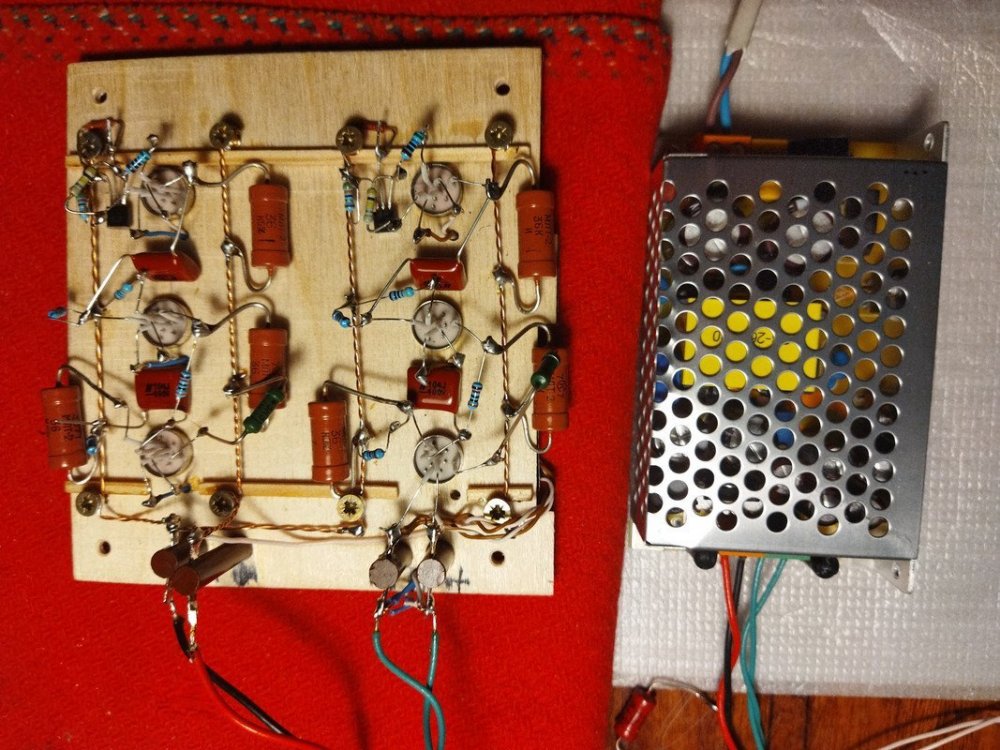

А я вот таким сейчас балуюсь, питание от солнечной батареи:
- 637 replies
-
- 5
-
-
- riaa
- фонокорректор
- (and 6 more)
-
Схема красивая, только точек соединения проводов не хватает, можно наделать ошибок в неопытных руках))...
-

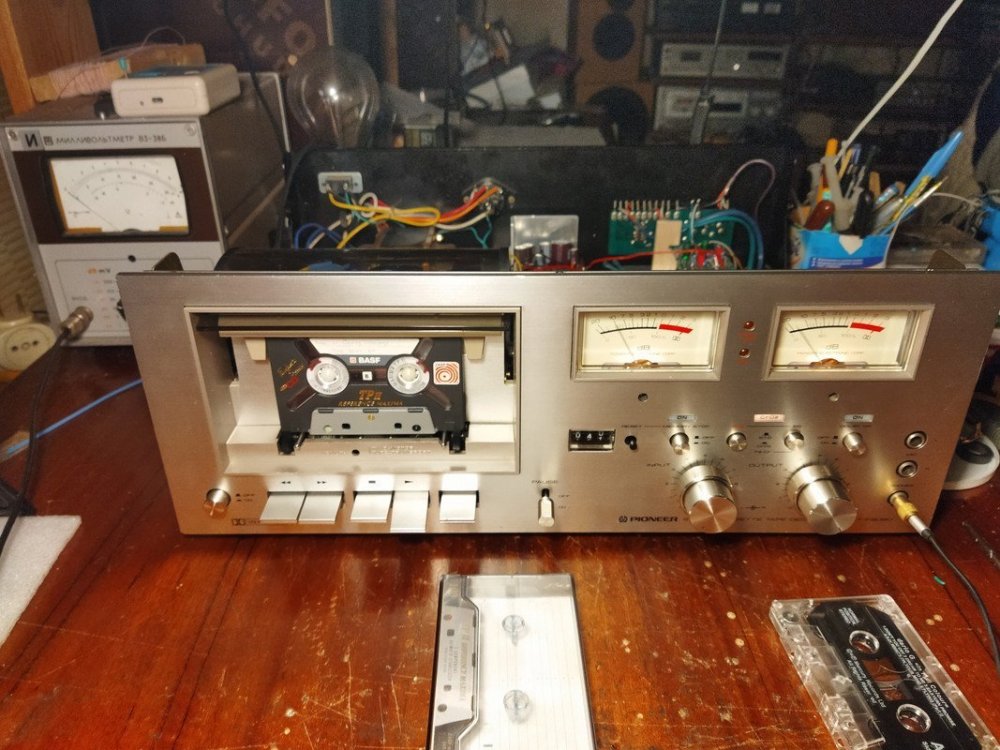

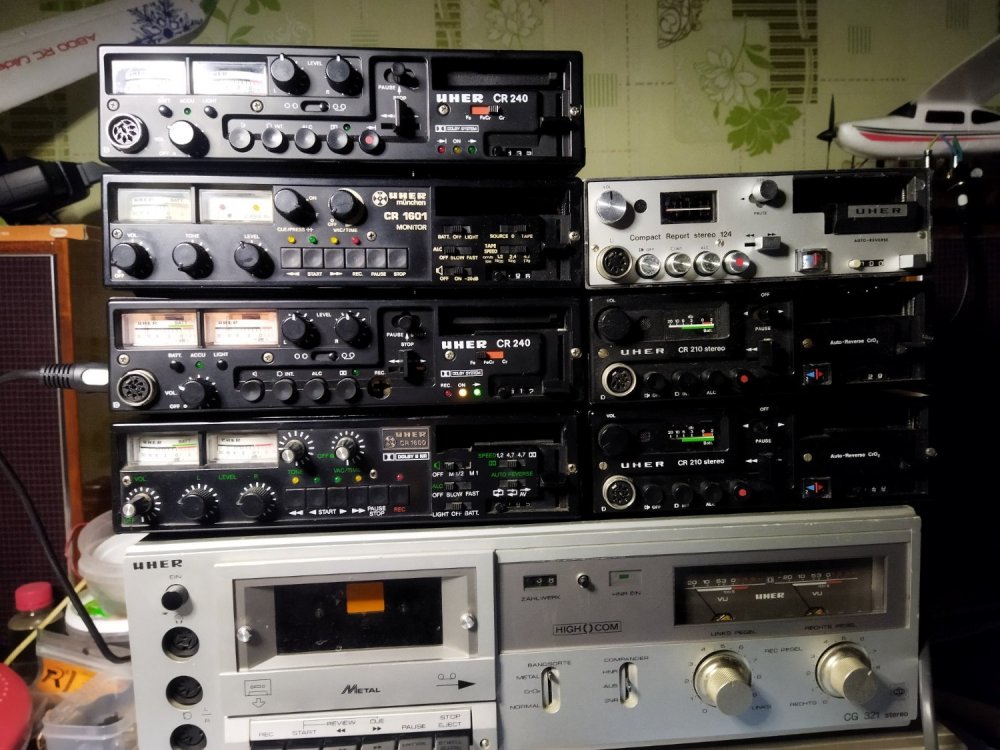

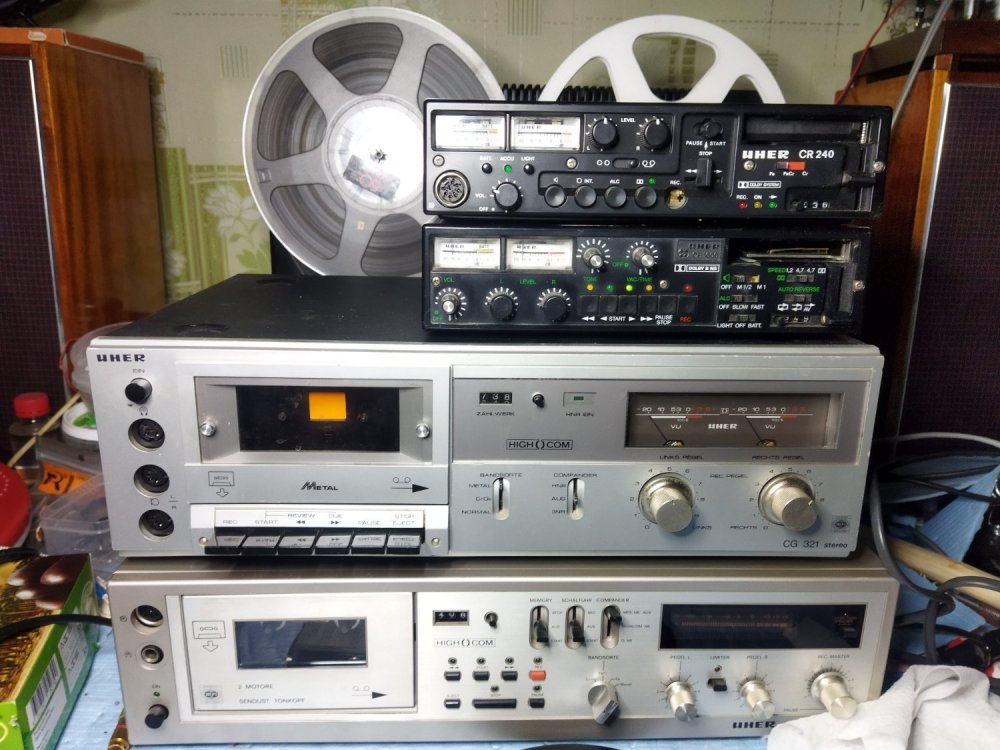

Включите, да послушайте, вдруг - понравится и так... Зачётный проигрыватель! У меня дека кассетная была этой марки, с отличным звуком, недавно купил убитую из-за головки (она там особенная)- очень доволен!
-
Так это надо мерить с измервинилом в реальном тракте, симулятор этого не умеет! Как любил говорить наш шеф, ныне покойный, - " Машина (компьютер) она же дура, попробуй ей объяснить, что от неё требуется"...))
-
Ещё на второй странице данного опуса я предлагал такие же номиналы, как в схеме Мая, но Вы прохлопали этот момент))... И нельзя менять цепи коррекции "от фонаря"! Сказано - "люминий", значит идём грузить люминий, а нас всё на чугуний тянет (шутка!)...
-
Светодиоды итак выглядывают через отверстия в верхней панели. Блок питания на Али, там вся информация, только заявленную мощность надо делить на 2, а лучше - на 3 : https://aliexpress.ru/item/1005001948760459.html
-

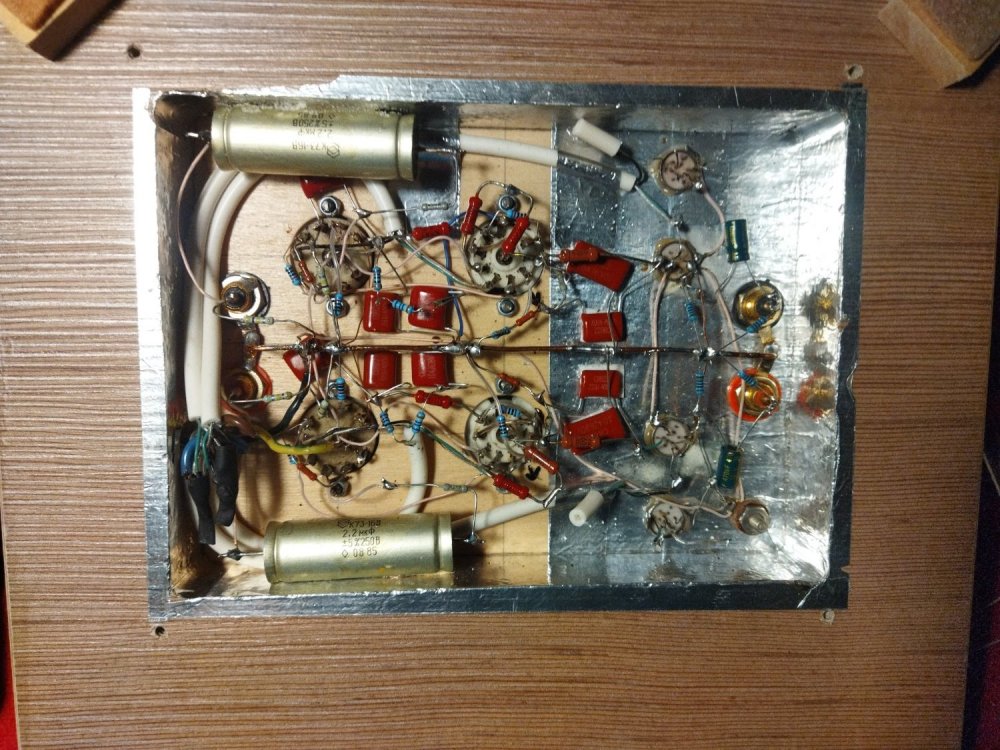

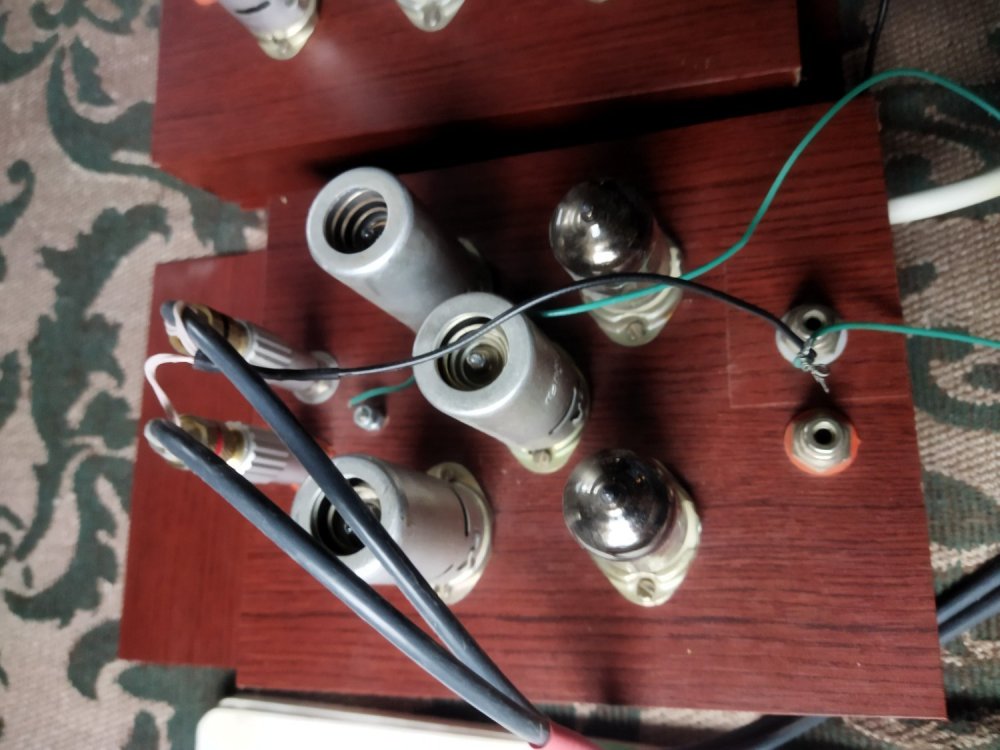

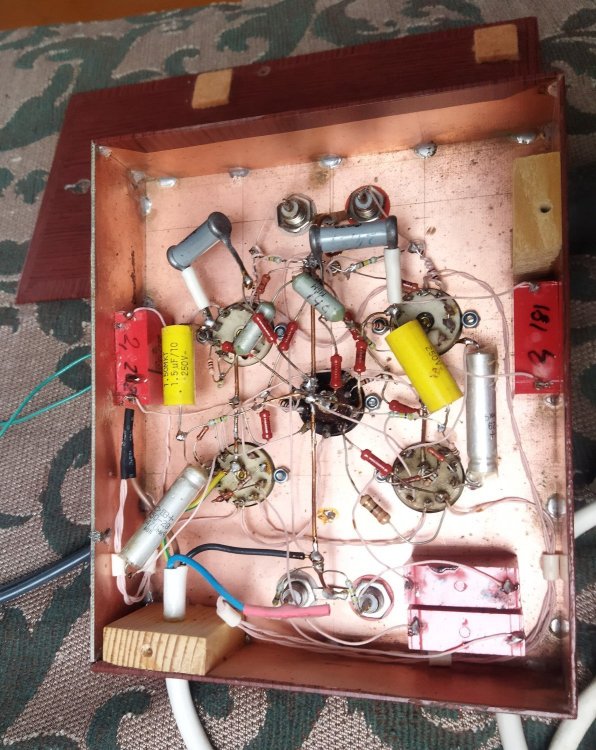

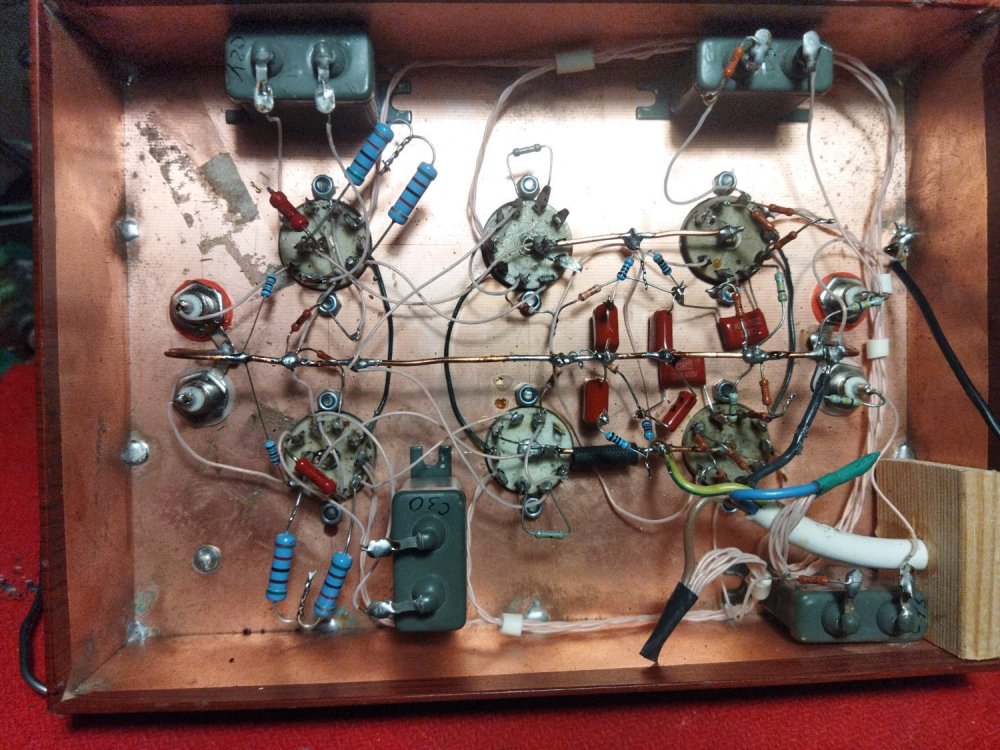

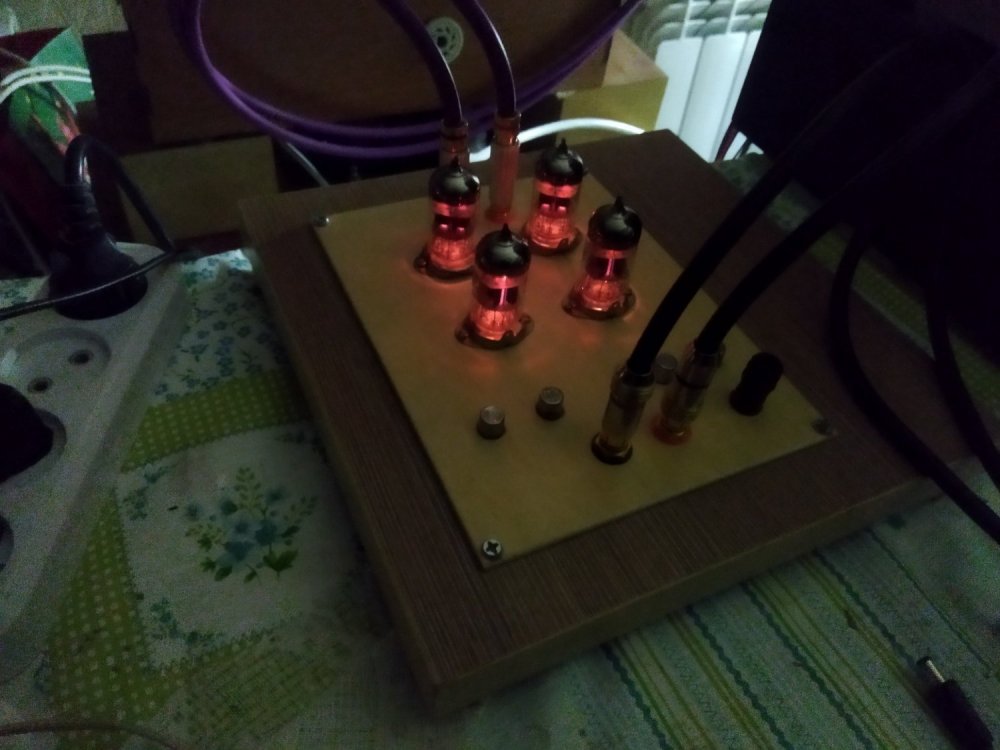

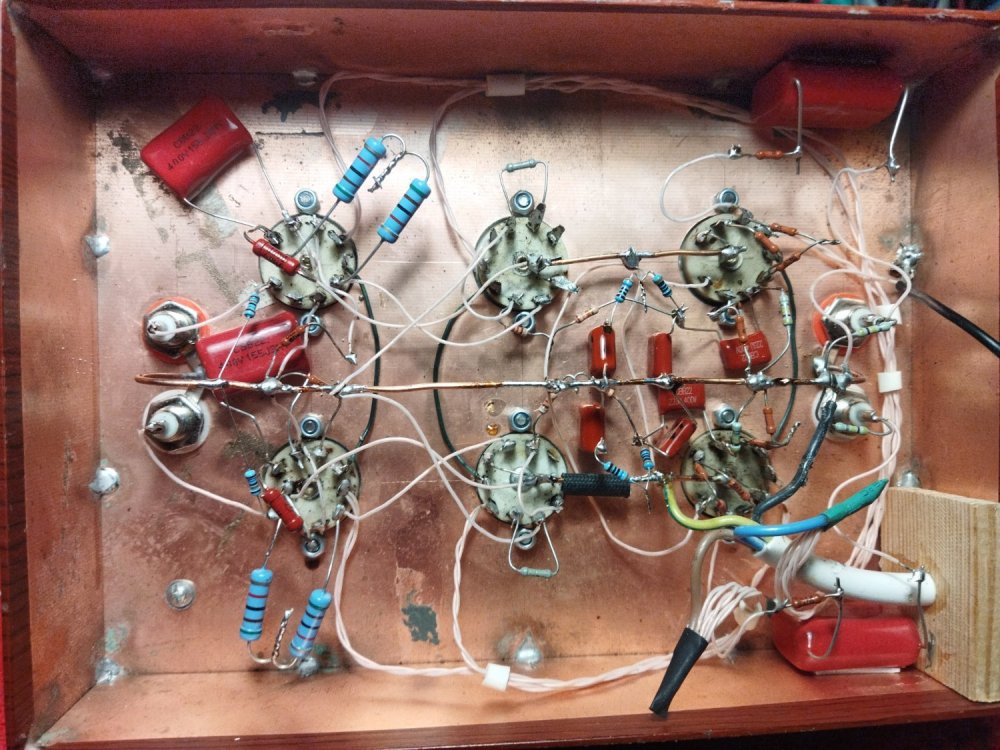

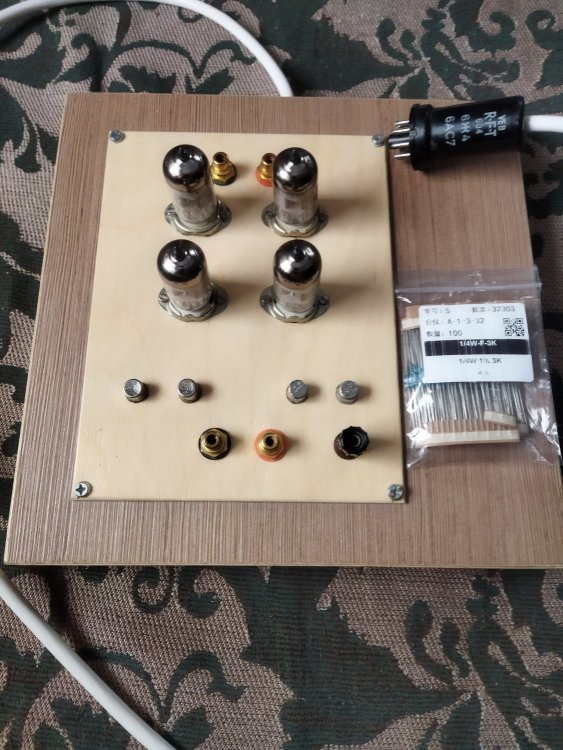

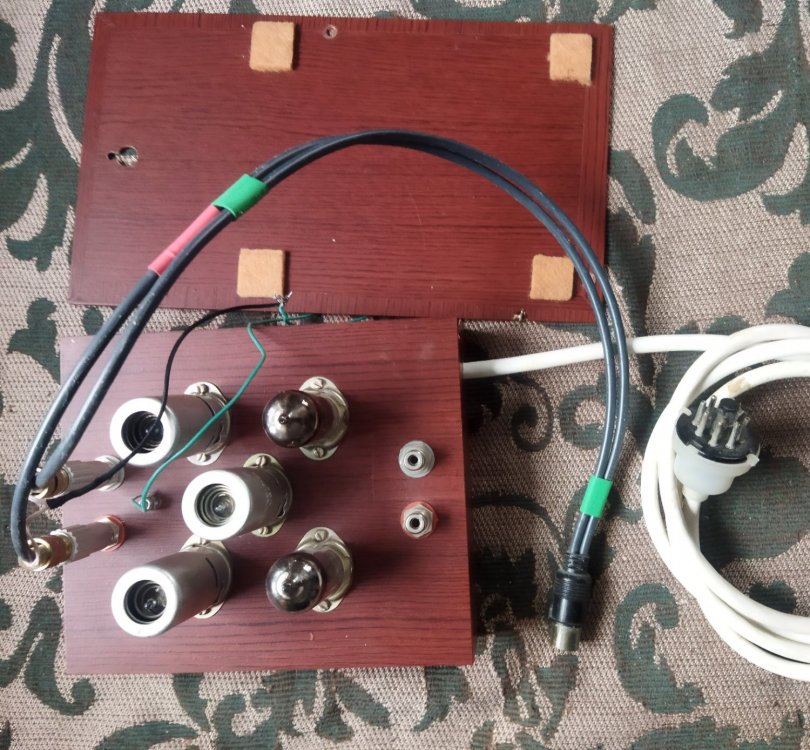

Вот такой конструктив у меня получился (схема на 6-ой странице), под чёрной крышкой ничего нет:
