Recommended Posts

Posted

Предполагаю, с кенотроном БП можно сделать так:

( накал ламп выпрямить,  на рисунке не показано)

_______________________________________________________________






  • Like (+1) 1
Posted
25 минут назад, ДимДимыч сказал:

 Резистор Ом 10...20 врезать в среднюю точку накала 5цзс.

Дима, спасибо, согласен полностью, с вторым конденсатором тоже "поиграть" можно, 220мкф или 470мкф.....

Posted

Да, корректор не унч и даже не предварительный.

Пульсации нужно гасить и гасить.

Стаб на мосфете нужен.

Юрий так?

А что такое ЭД....не могу быстро вьехать...

( я ни разу в жизни корректоры не делал).

Posted
31 минуту назад, юрий робертович сказал:

В корректорах проще и надежней ЭД или стаб, разница вход-выход не менее 30 вольт при U сети минимальном, и задержка вторичного 1,5-3 минуты в зависимости от схемы, лотфин или нет, ВСЁ.

Задержка у меня всегда предусмотрена, на любом ламповом, накал, потом анодное - тумблеры ( даже на этой схеме есть, просто посмотреть внимательно).

Стабилизация не нужна, т.к. корректор у меня всегда подключается через выделенный для него стабилизатор сети (тор с электронным управлением) 220в , там шаг +- пара вольт от номинала при скачках 180 - 255 сетевого, обычно такие перепады вверх ночью, днём как правило стабильно 220 - 221 вольт после стабилизатора .



Posted

ЭД - электр. дроссель.

Как сложно, и зачем? Во-первых, надо эл. дроссель, или ~10Гн железный, или эл. стаб, задержка решается за 5 минут, и 3-5 деталек, и никаих двух тумблеров, просто вкл, и выкл, и забыл коммутацию насовсем.

Posted

За все эти годы вполне привык щёлкать тумблеры, тут уж каждому своё.

Игорь Владимирович уже привёл свою схему блока питания, где в анодном питании применён электронный дроссель, зачем ещё раз обсуждать это?

Я предполагаю сделать анодное на кенотроне с минимум ухищрений, железным др. и прочее по классике прошлых лет.

На счёт перепада в сети тоже всё подробно пояснил.

Дима добавил резистор, что вполне оправдано, можно обсудить ёмкости (в зависимости от хотелок -  нужен лёгкий быстрый или полновесный звук) и величину др, необходимость разделения поканального питания, а не вносить доп. элементы и так в рабочий БП.....



В 20.10.2022 в 11:50, Ollleg сказал:

типа EZ35

ИЛИ наш 6Ц5С. Пробовал его, вполне годная лампа.

Posted
1 час назад, юрий робертович сказал:

Даже Александра Гурского так же делает, а Вы, бзик, бзик, ой промахнулся...



Skhema-korrektora-6N28B-2 А.Л.Гурского.jpg

Это зачем здесь и для кого предназначено???

Поясните, что вообще донести то хотели???

  • Like (+1) 1
Posted

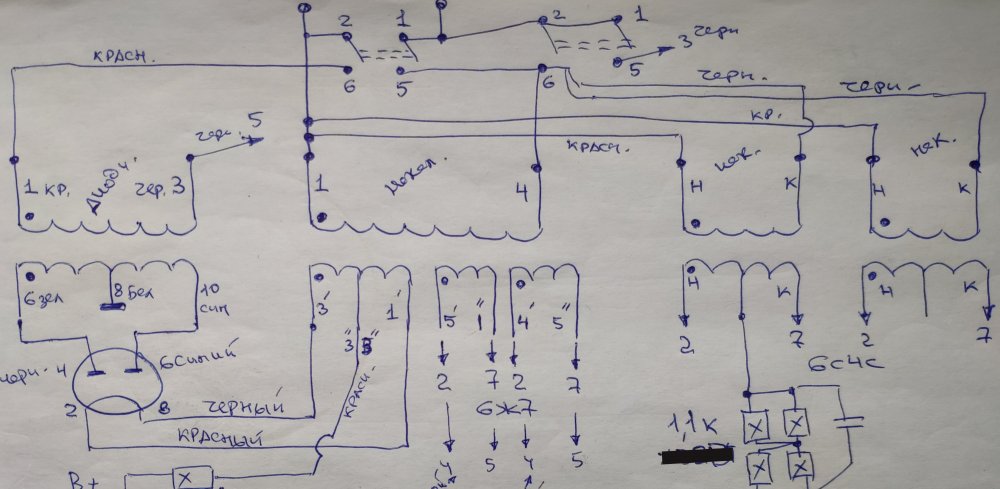

"Корректор Хрюна", базовый вариант, с кенотроном аз1 - много лет включается/выключается втыканием/вытыканием вилки     в/из розетку/и. Жесть не наблюдается.

  • Like (+1) 2
Posted
51 минуту назад, юрий робертович сказал:

Прикинул как с кенами включаете БП, жесть

Вообще то, если говорить о кенотронах, они сами по себе предназначены для плавного пуска с одним тумблером для включения в сеть, разработчики видимо не предполагали, какую "жЭсть" они в мир запустили......:smile-03:

Posted

Не совсем так. Например, в приёмнике "Большой Королевский Филипс" кенотрон требовал достаточно частой замены... РГН то ли 2504 то ли 4004. Тогда к этому относились спокойно - МБП, расходники. Или всякий хиенд  с ез81, gz34.



Posted

 Раньше вся бытовая аппаратура с кенотроном имела один тумблер выкл-вкл.

И ни чё...десятилетиями работала.  Какой никакой это кенотрон делает малую задержку анодного для начального прогрева остальных ламп.

   Были конечно и редкие исключения.  Например встречал информацию что какой то телевизор работал с постоянным пониженным подогревом ламп.

  Хотя вон Никита написал про сам кенотрон RGN...

  Да, такой стоит поберечь....ценник огроменный!

  Ну наших 5ц, 6ц... пруд пруди за копейки.

Posted

Ага, и кинескопа. Но совсем для другой цели - чтобы щёлк! - и показывает. Сразу. А отравление катодов хрен с ним.

Posted
2 минуты назад, Xрюн222 сказал:

Ага, и кинескопа. Но совсем для другой цели - чтобы щёлк! - и показывает. Сразу. А отравление катодов хрен с ним.

 Вон оно что...

Я и не предполагал что для этого.

Posted

Когда ёмкость на входе небольшая или (особенно!) вход фильтра дроссельный - тогда кенотроны могут, конечно, и десятилетиями работать... Надысь "атслушивали" усилитель из кино - 5ц3с, L вход фильтра, конденсатор фильтра аж 4 (четыре!!!) мкФ. 500 вольт анодное.

Posted

По любому, отдельный тумблер на накальник или в гасящие резисторы в анодах кена (можно и в землю ср.точки) дают достаточный результат для сохранения ламп, исключая лишние детали, влияющие на общее звучание.

Ну а там уже кому что милее - щёлкнуть два раза или доп. детальками БП украсить, для сохранности ламп одинаково работают оба варианта.

Posted

Может лучше номиналы ёмкостей в БП с кеном обсудить, нужно ли поканальное разделение анодного ?

220мкф , 470 или ещё поболе? Первый в 22мкф вполне при таком малом потреблении схемы, меньше некуда.....

Posted
2 минуты назад, Ollleg сказал:

Может лучше номиналы ёмкостей в БП с кеном обсудить, нужно ли поканальное разделение анодного ?

220мкф , 470 или ещё поболе? Первый в 22мкф вполне при таком малом потреблении схемы, меньше некуда.....

Почему меньше некуда? 1-2-4 мкФ ок.

Posted
4 минуты назад, Xрюн222 сказал:

Димыч вообще то знает правильный тумблер для таких целей, но думаю никому не скажет!

Я тоже знаю, но тут проблемка - он не сгодиться, я обычно коммутирую так, что бы можно было любой первым включать, затем оставшимся анодное .

Posted
3 минуты назад, Xрюн222 сказал:

Димыч вообще то знает правильный тумблер для таких целей, но думаю никому не скажет!

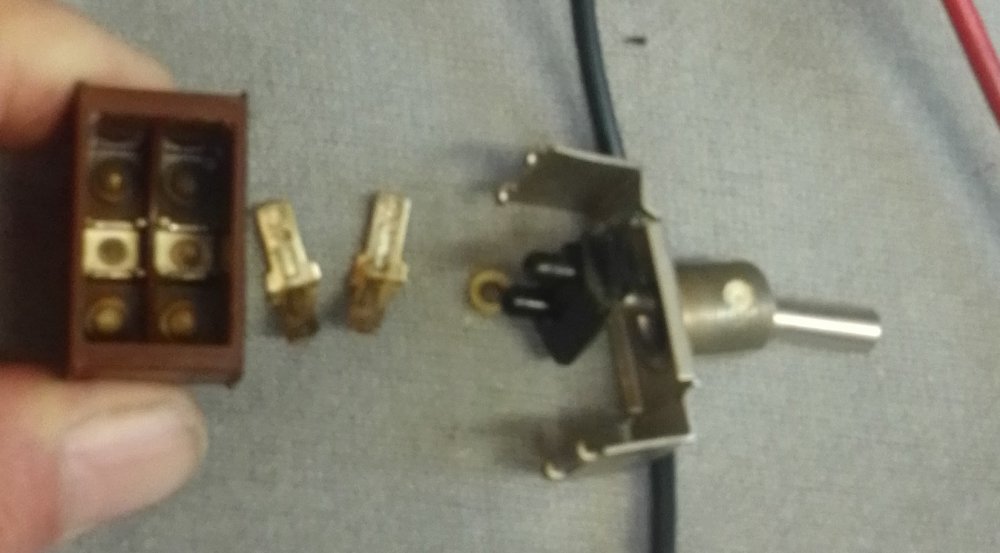

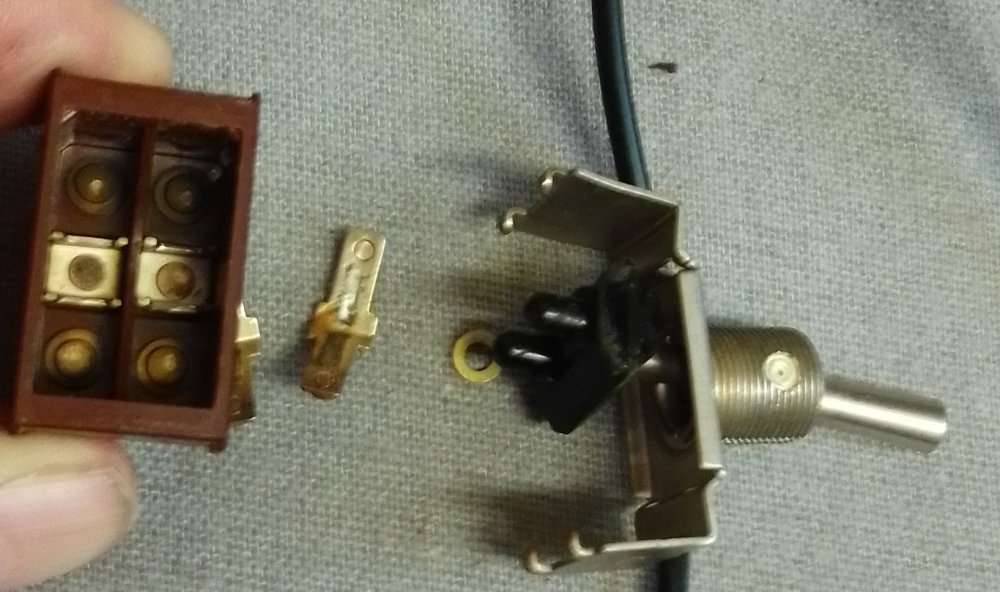

Почему не скажет?  Скажу!!

П2Т-14

Все проблемы-заморочки решаются на раз!
