В 10.11.2022 в 23:16, Кружка сказал:

NFLÜ 325

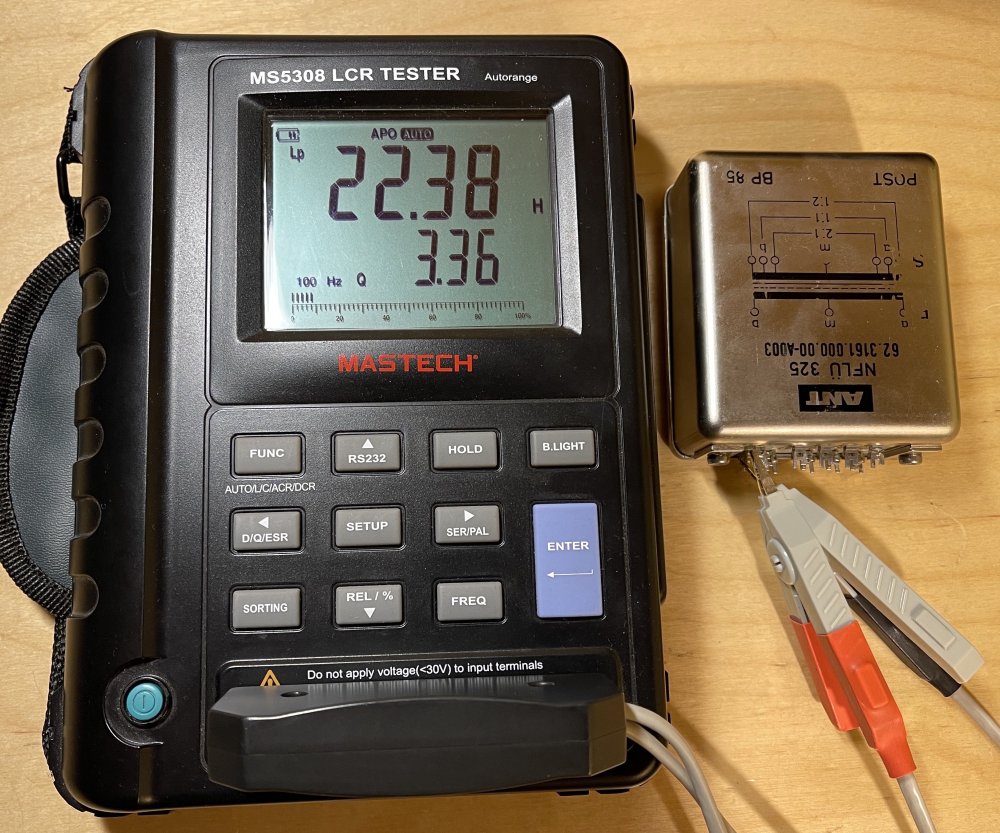

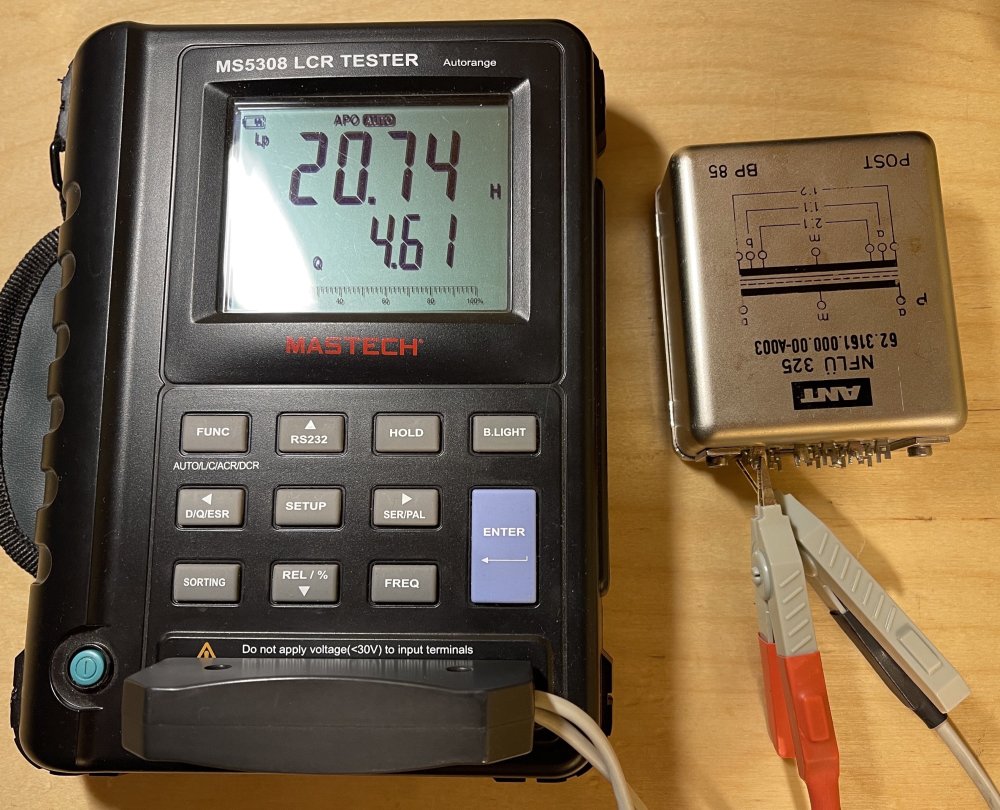

Mastech показал 20,7 и 22,4 Гн на 100Гц на всю первичку. Уже больше похоже на правду, учитывая студийное 600ом назначение.

image.thumb.jpeg.dacb8182a382c5e053328c71d704c173.jpegIMG_3079.thumb.JPG.4aa8431992eb6beecabffe8a2320ae22.JPG

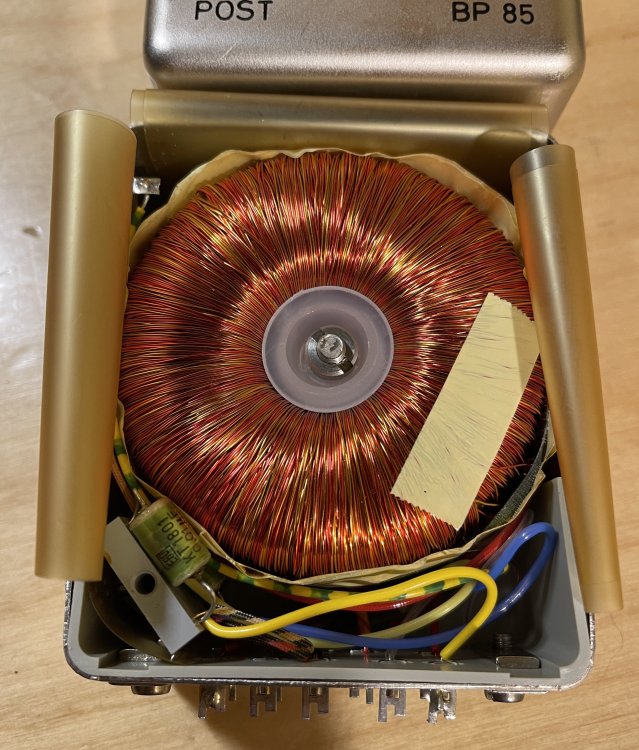

Вот такие торики внутри:


Posted
On 11/11/2022 at 4:16 AM, Кружка said:




8 hours ago, Кружка said:

Mastech показал 20,7 и 22,4 Гн на 100Гц на всю первичку. Уже больше похоже на правду, учитывая студийное 600ом назначение.

image.thumb.jpeg.dacb8182a382c5e053328c71d704c173.jpegIMG_3079.thumb.JPG.4aa8431992eb6beecabffe8a2320ae22.JPG

Вот такие торики внутри:





Вот вам и Юрьев день, в смысле 400 Hny. DCR тоже не совпадает

  • 1 year later...
Posted
В 24.10.2022 в 10:37, Valinor сказал:

Предлагаю для обсуждения следующие варианты:

1) Повышающий трансформатор на вход корректора для МС-звукоснимателя

2) Повышающий трансформатор с балансным подключением на вход микрофонного предусилителя

3) Согласующий трансформатор на вход/выход преампа с возможностью балансного подключения

Если что-то забыл, то список можно расширить.



Можно добавить еще одну группу: линейные изолирующие трансформаторы. Ранее такие трансформаторные буферы были популярны для развязки по "земле" CD и УМ. Как пример:

- https://dutchaudioclassics.nl/Philips-l300-audio-line-transformer/

- https://dutchaudioclassics.nl/marantz_dlt1_digital_line_transformer/

то же из дня сегодняшнего:

- https://www.audiomania.ru/modul_rasshireniya/octave/octave_in_9_rca_line_transformer.html?ysclid=lwhfdjc2ub217217822



В 24.10.2022 в 13:19, Ollleg сказал:

Было бы интересно выслушать участников, имеющих такой опыт.



В своем предусилителе для линейного (RCA) входа вполне успешно использую трансформаторы, демонтированные с регулируемого буфера Танго FT-1001:





  • Like (+1) 2
