Posted
1 hour ago, Anatolii said:

последнее слово за вами

Вы это к чему?
Сие было в тему про каменный стабилизатор. Может кому сгодится. Чтоб развлечься, так, с пользой.


Spoiler

P.S. Известная фраза предполагает, что неосведомленность о некоторых аспектах жизни иногда может привести к счастью или спокойствию.



Posted

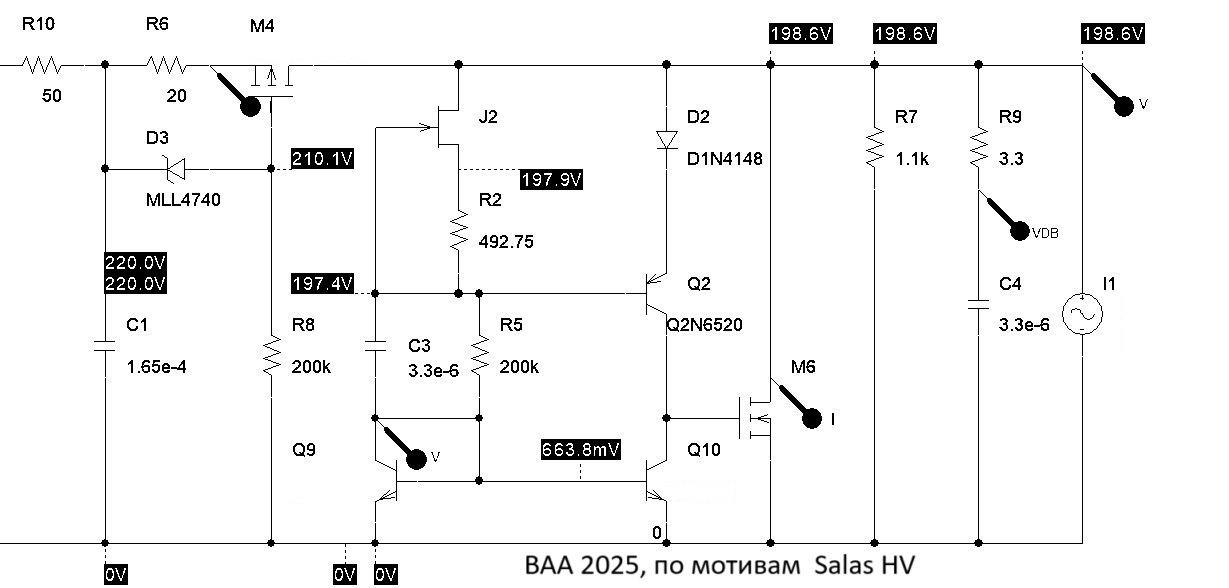

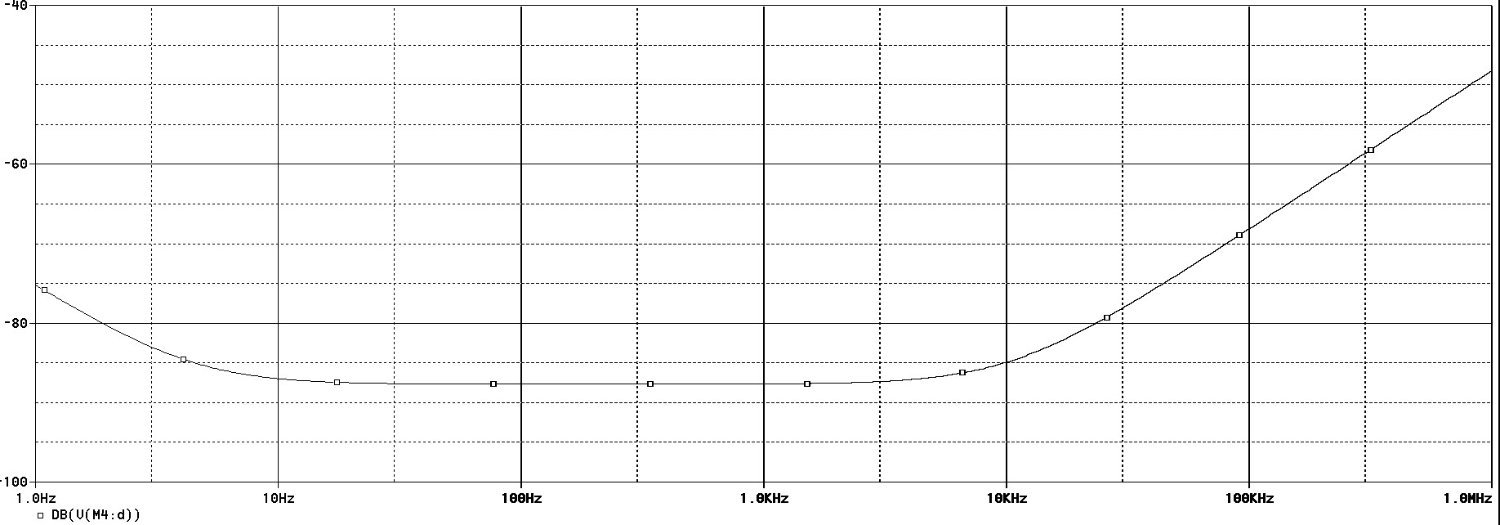

Вот схема и её результат (ампдитуда пульсаций в dB/0.775В при переменном токе нагрузки +/- 10 мА). Пульсации меньше 1 мВ при токе нагрузки около 200 мА, импеданс около 10 мОм. На средней частоте...
Невахоходам не смотреть и не читать.
Требует плавного пуска. Вполне можно поставить нужное количество микрофарад параллельно D3 и всякие защитные диоды от заряда в конденсаторе С3...Транзисторы не поименованы не со зла - для каждого тока/напряжение нагрузки и доступных радиаторов придется подобрать свое.





  • Like (+1) 2
  • Cool (+1) 2
Posted

Братцы, Акела промахнулся. Вот исправление. С5 можно не добавлять.600.jpg.0111e8c70bae6c4bef0c5d5db1a9e86a.jpg

Posted

Тогда уже для особо тупых, вернее тех кто не хочет думать ибо думать больно: как можно изменить напряжение стабилизации?

Posted

Наконец-то. Собственно опорным элементом является полевой транзистор с pn переходом.

Spoiler

Обмер некоторого количества постил в другой ветке. У меня получалось около миллиампера. Прикол - надо устанавливать на цепи (из транзистора и резистора в цепи истока) порядка двух pn переходов напряжения (1-1.1 В), у истинных 2SK170 фокус выходит и при одном переходе. Без D2 на КП303/307 фокус не получается. Далее берется паяльник/фен и греется корпус полевика. Ток (к примеру) растет, крутим резистор и циклируем температуру. При некоторм сопротивлении ток полевика перестает зависеть от температуры. Больше сопротивление - рост при нагреве, меньшее - падение тока при нагреве. Получается крайне малошумящий источник тока. У меня вышло около 0,8 мА в симуляции - 1 мА для круглости. Далее берется резистор, который будет превращать напряжение в  ток. В данном случае - 200В => 1 мА, R5 . Соединяем источник тока и резистор последовательно, как на схеме. Теперь, если напряжение на выходе (он же - вышеописанная цепь) увеличится, то напряжение на полевике вырастет, так как ток через него меняться не будет (почти). Теперь ставим параллельно стабилизатору тока на полевике управляющий переход регулирующего элемента - Q2 по схеме. Ток через Q2 увеличиватся, а напряжение на выходе - уменьшается. Для увеличения коэффициента Q2, вместе с M6 образует составной транзистор. Мощный полевой транзистор менее склонен к вторичному (тепловому пробою). C3 увеличивает коэффициент подавления пульсаций. Замена резистора в цепи затвора М6 на источник тока должна была привести к положительному эффекту, но он оказался малым, 5 раз. Живьем (эффект) не измерял: не научился картой пользоваться.

Короткая версия Uвых= I(J2)*R5.

  • Like (+1) 2
Posted
2 hours ago, Васянин Сергей said:

Вместо 2sk170 должен подойти lnd150 при токе 0,5-0,6ма

EDIT: Он же изолированый затвор. Про них не знаю, но механизм похожий, и термостабильная точка есть. Кстати SALAS  не заморачивается и подстраивает выходное резистором в цепи истока.

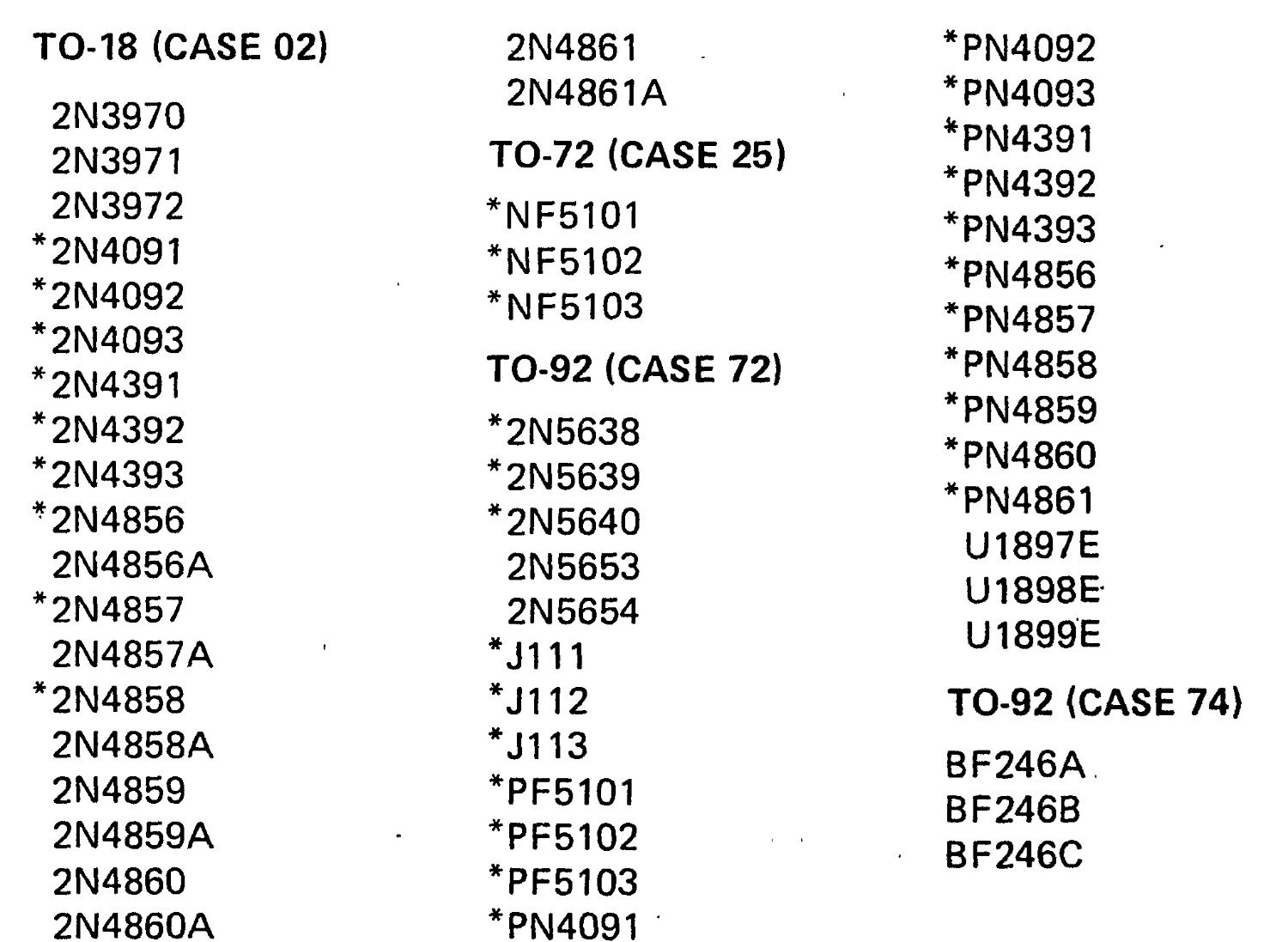

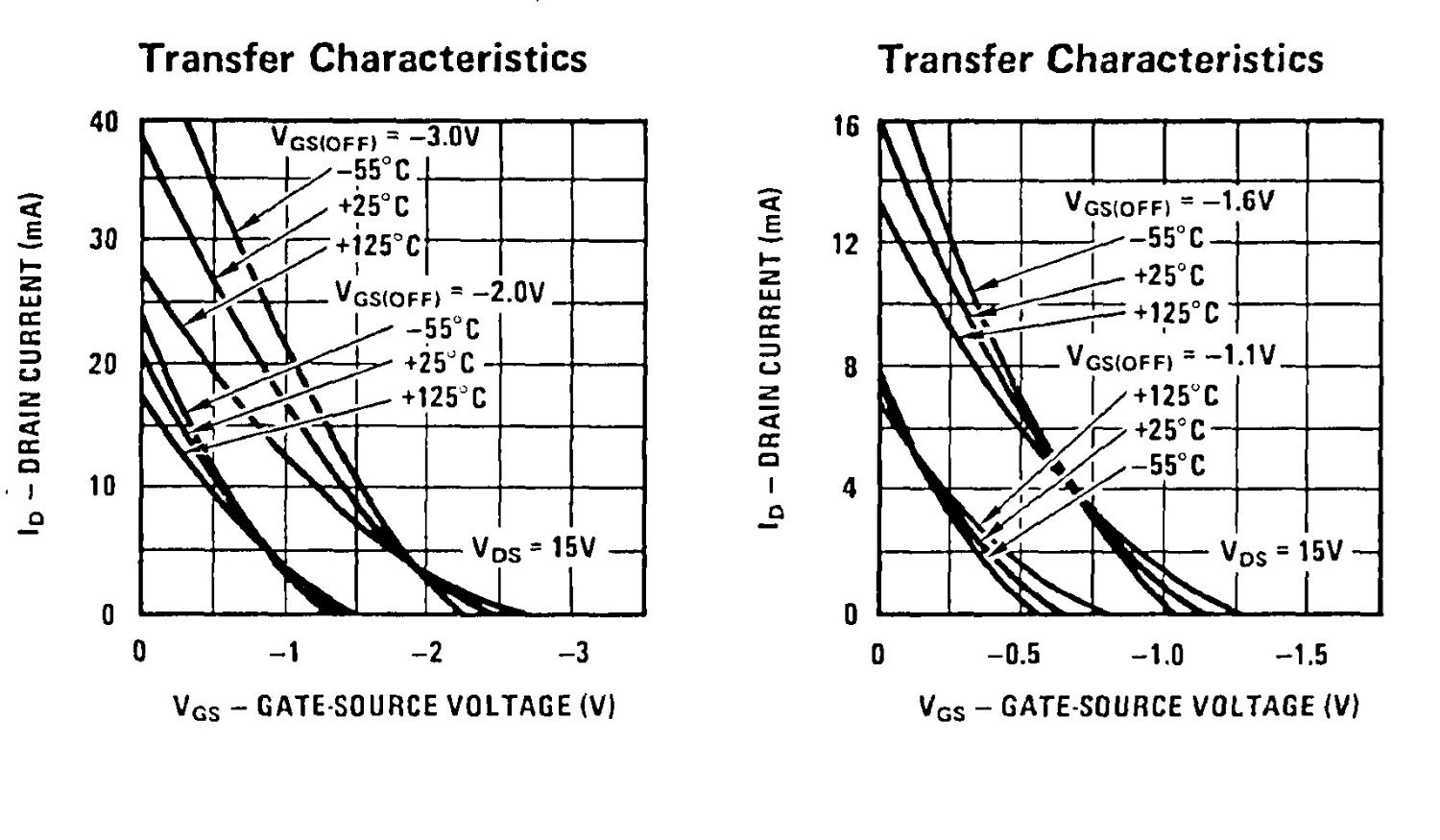

Были испытаны 303 и 307 с малым напряжением отсечки. Согласно Эрно Борбели, термостабильная точка есть Uотс-0,63В, если правильно помню. Открываем старый справочник NS и смотрим. Для примера. То же сделал для 303, оказались лучше, чем 307...


Posted

Всё-таки пришлось обращаться к первоисточнику. Неясно, как увеличить ток стабилизатора раза в три.

Posted
19 minutes ago, johnson1496 said:

Всё-таки пришлось обращаться к первоисточнику. Неясно, как увеличить ток стабилизатора раза в три.

Смотрите, у первоисточника 40 мА. как нарисовано - 200 мА, мне столько надо. Там проблема, без нагрузки выходной будет греться, сильно. На ампер делать шунтовой - зачем. Да и этот - из любопытства. Если к источнику опорного напряжения приделать повторитель - будет посдедовательный стабилизатор. см LT304x,LT309x

Posted

200 мА устраивает более чем. Из-за отсутствия мощного шунта вопрос и был задан, нагрузка постоянная. Жаль, нарисовалась двухмесячная командировка, пробовать буду в конце лета.
