Балансное соединение.


Recommended Posts

Не знаю в какой раздел лучше, ну пусть будет тут.



Я тут, копаясь по винчестеру, натнулся на заметку, что я как-то писал по поводу т.н. "псевдобаланса".

Прикладывают также перевод, кторый я как-то делал, Бруновской статьи про балансное соединение:

Bruno Putzeys, The G Word, or How to Get Your Audio off the Ground

Сделал в пдф, мож кому пригодится.

P.S. Ламп там нет  :)

_______________________________________________________________________________________________________________________________________________








_____________________________________________________________________________________________________________________________________













































Pseudo_Balance.pdf The G Word.pdf



Edited by Ollleg
добавлены статьи
  • Like (+1) 3
Link to comment
Share on other sites

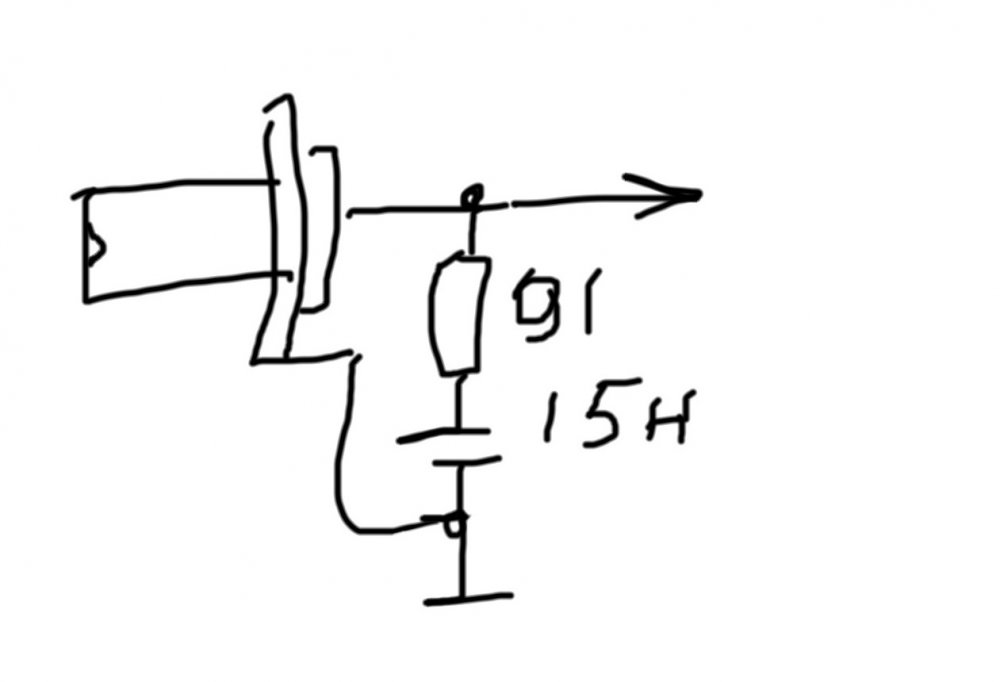

А чтобы согласовать волновое кабеля с усилителем в небалансной схеме , можно добавить прямо на входных гнёздах RC цепь , которая сделает это на частотах выше 100кГц ,снизив возможные отражения в кабеле.  Резистор можете поставить равным волновому кабеля , или средним ,как на рисунке.


Link to comment
Share on other sites

44 минуты назад, Сергей А сказал:

А чтобы согласовать волновое кабеля ..... на частотах выше 100кГц ,

Нафейхоа? (растение такое :))



К тому-же это надо делать с обеих сторон.

Link to comment
Share on other sites

Вдруг кабели длинные ? Или фаза в розетке не та ? Или кабель мутный ?
С обеих , тогда можно прямо в кабель встроить. СМД же есть. Кто тут кабели производит ? Дарю за долю малую.  😂

Link to comment
Share on other sites

Полная небалансная схема согласования источника и приемника с кабелем выглядит так. Как справедливо замечено Rвых обычно встроено в источник , и больше необходимого. Поэтому если не переделать источник , то чтобы избежать ограничения по частоте , ( например там 1кОм ) нужно снизить величину С до 2—3 нФ. Либо при близком к нулевому выходному сопротивлению , использовать R близкие волновому.
Как согласовать при балансном кабеле ? Без дополнительных ОУ ?


Link to comment
Share on other sites

Последовательный резистор с выходом , практически у всех стоит для защиты выхода , величину  по схеме нужно смотреть. Само выходное каскада конечно меньше.

Делал еще синфазный транс на входе, витков 15-20 витой парой , в броневом сердечнике. Одну сторону нагружал подстроечником Ом 500 , и смотрел прямоугольник , как при согласовании щупа осцилографа , на 30 метрах кабеля было четко виден процесс согласования , примерно при равенстве нагрузки волновому. Для балансного такое не пробовал , тоже может сработать. Собстенно идея взята из измерителя КСВ.

Link to comment
Share on other sites

2 часа назад, Сергей А сказал:

Последовательный резистор с выходом , практически у всех стоит для защиты выхода ,

Стоит он так, как правило, вовсе не для этого. Хотя да, можно назвать "это" и "защитой".

Но все равно его величина в разы меньше волнового (кторое обычно 100-130ом).

Link to comment
Share on other sites

Скажите для чего еще ?

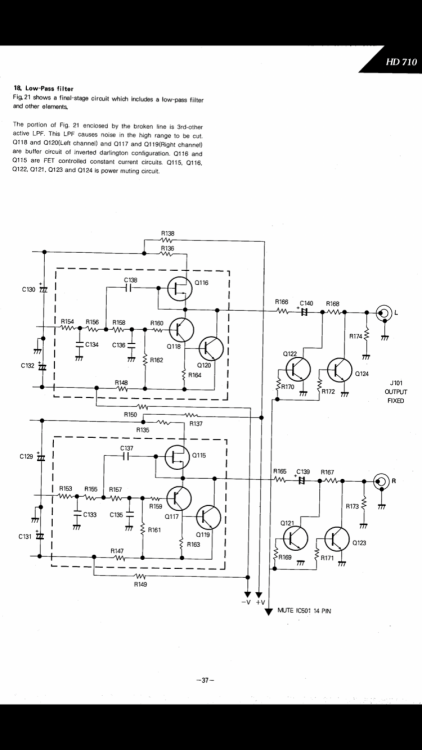

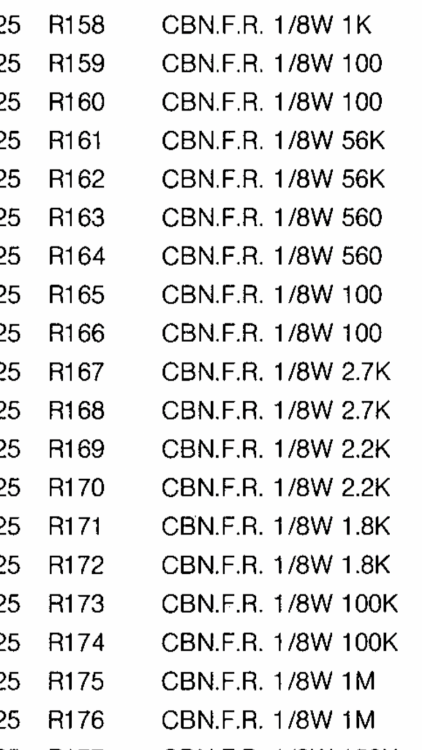

вот схема выхода Нарман Кардон 710. Смотрим резисторы 165,6,7,8.

два по 100 :)  ( 165 и 166 ), и два аж по 2,7 кОм .
для чего они понятно , в других примерно также . Можно оставить один ключ , думаю этого хватит . Или поменять резистор 2к7 на Ом 22-33 , . И эти 100-130 Ом вполне подойдут.



Link to comment
Share on other sites

4 часа назад, Сергей А сказал:

Скажите для чего еще ?

Для чего резистор на выходе ОУ, работающего на кабель?!

Открываем учебник/даташит, там написано.

Естественно ни о какой "защите от КЗ" речь не идет - нормальные ОУ короткого на выходе не боятся.



4 часа назад, Сергей А сказал:

вот схема выхода Нарман Кардон 710.

То-то этот 710-й у меня в хламовнике больше 10-ти лет валяется....






4 часа назад, Сергей А сказал:

два по 100 :)  ( 165 и 166 ), и два аж по 2,7 кОм .

Девиз китайских комсомольцев: "создадим себе трудности, а потом будем их успешно преодолевать!"

Там и резисторы, и электролиты, и ключи транзисторные, и вообще хрень полная со всей схеме. А потом удивляются - "а чого воно не грае?!"

Не, ну понятно что кардинальная проблема там не в 2х2.7к :)

Но нормальные люди, больше 100 ом туда не ставят (у меня вообще 2х24 ома, Андронников кое-где вообще один на 10 ом ставил).

Хотя и бывает что кое-где ставят 500-1000 и потом кондер - как дополнительный ФНЧ для детских ЦАПов (типа РСМ5102 - там 470 ом + 2.2нФ, или АК4440 - там 560 ом + 3.3нФ), но тут уже явно не до "согласования с волновым кабеля" :):):):)





Link to comment
Share on other sites

12 часов назад, Сергей А сказал:

Ставит кто во что горазд это да.

Это как кто.

Причем тут вообще "топология микросхем" и "топология РР"?!  Это к обсуждаемому совсем никаким боком.



Link to comment
