Подскажите схему двухтакта на ГИ-30

Ollleg

By Ollleg
in Repair, upgrade, tips

 Share

Recommended Posts

Ollleg Mentor

Ollleg

Posted
Posted

В переписке с новым знакомым  прочитал такой вопрос:


Предложил человеку зарегистрироваться у нас на форуме и попросить помощи у формучан.

Андрей Михайлович зарегистрировался, но тему создать видимо стесняется, решил сделать это за него.

Если у кого то есть проверенная рабочая схема, поделитесь пожалуйста в этой ветке.

Нужна проверенная схема двухтактника на Ги30  с ОСМ 0,25 на выходе.

Ollleg Mentor

Ollleg

Posted
  • Author
Posted
Только что, AndreyMD сказал:

Буэнос ночес(добрый вечер)Нужно 100 вт на канал.

Ну вот и сам Андрей Михайлович пожаловал.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
6 минут назад, AndreyMD сказал:

Нужно 100 вт на канал.

Надо подумать.



4 минуты назад, Сергей Витальевич сказал:

Нет там классика РР 6П3С

А, точно!



2 минуты назад, Сергей Витальевич сказал:

6Р3С

Да, были на одной, двух и трёх штуках. Но самый чумовой был на паре ГУ-50!

AndreyMD Apprentice

AndreyMD

Posted
Posted

Переделывал я Кинап 90У2.Гитара и речь на 4а28 звучали великолепно,не хуже лампового фендера,но музыка как-то не понравилась.Меня с усилителем и колонкой мои знакомые барыги с магазина попросили усилитель забрать,так как он звучал лучше,чем их комбики в магазине.А барыгам главное прибыль,а не звук.

AndreyMD Apprentice

AndreyMD

Posted
Posted

Я как то работал на телецентре.Потом уволился.Была там куча ламп,целая комната.Так когда перестройку делали,все лампы в 2 контейнера из под мусора выкинули.....Жесть...

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, юрий робертович сказал:

Чем проще, тем лучше.

Согласен! Но увы, топикстартеру нужны 100 ватт.

May Collaborator

May

Posted
Posted

Конечно, лучше иметь высокочувствительную акустику и менее мощный качественный ламповый УНЧ с гальваническими связями, но раз хочется мощного УНЧ для низкочувствительных АС, вот вариант (Схема УМЗЧ на 40 Ватт, с применением двойных тетродов ГУ=29 (ГИ-30) 16 Гц … 20 кГц при неравномерности на краях диапазона порядка -0,5 дБ). Добавьте пару ламп ГУ=29 (ГИ-30) в  канал выходного каскада УНЧ для увеличения выходной мощности с качественным звуком (в схему Анатолия Манакова):

https://kruso.su/radio/372-shema-umzch-na-40-vatt-s-primeneniem-dvoynyh-tetrodov-gu29-gi-30.html

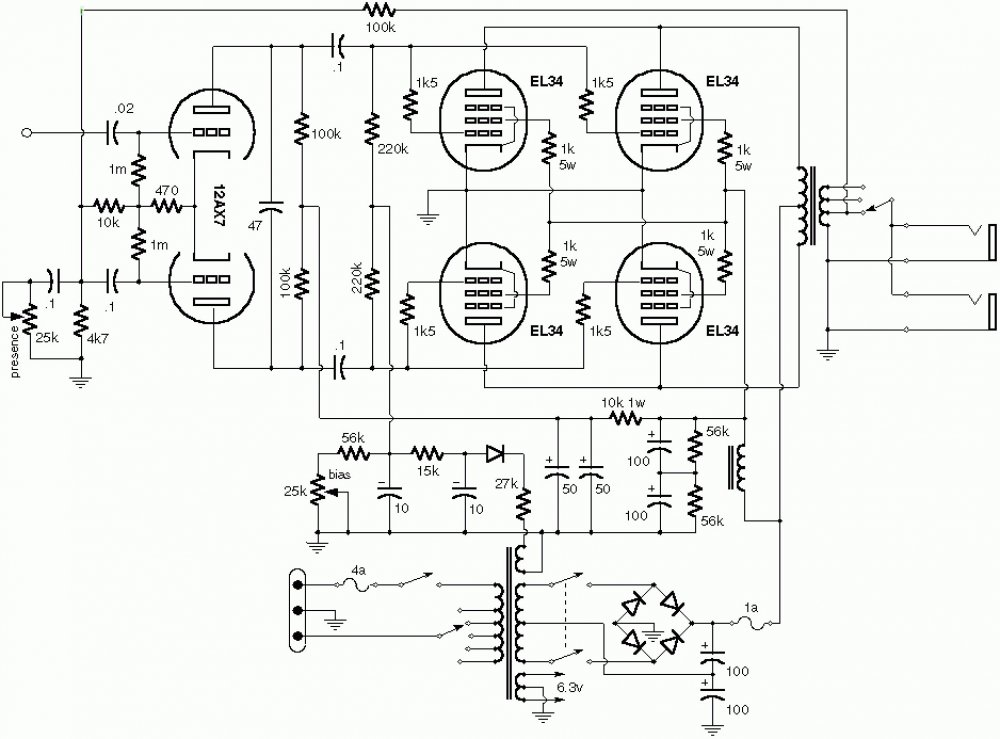

Или нужна простая  схема для комбика, вот схема Маршала 100 Вт ее можно переделать на другие лампы.







  • Like (+1) 1
grat Collaborator

grat

Posted
Posted
On 7/19/2022 at 12:09 AM, AndreyMD said:

У лампового на 6р3с ту 100 завал начинался с 6000гц



Ту 100 трансляционный, потому сделан завал с 6000гц. Оконечник- упрощенный вариант кинотеатрального УО15, которые стояли в стойках по 6шт для широкоформатных кинотеатров и работали с утра и до позднего вечера. Сам поработал киномехаником и знаком с ними. Делал клоны для музыкантов. УО15, можно сказать, не убиваемый. По питанию МБГО, ограничение входного вигнала при перегрузке и самое главное- это номинал резисторов утечки 1 сетки 6Р3С всего 6,8ком. Для 6Р3С не более 20ком,иначе уходят в разнос,как в Прибоях. Как у ГИ30 с этим вопросом?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
12 минут назад, grat сказал:

. Как у ГИ30 с этим вопросом?

Немного лучше. Но с фиксированным смещением больше 22...33кОм лучше не ставить. Это значит, что три штуки нагрузят предкаскад максимум десятью килоомами. Что накладывает понятные условия на его схему.



  • 4 weeks later...
Климентий Local

Климентий

Posted
Posted
В 19.07.2022 в 11:25, May сказал:

Конечно, лучше иметь высокочувствительную акустику и менее мощный качественный ламповый УНЧ с гальваническими связями, но раз хочется мощного УНЧ для низкочувствительных АС, вот вариант (Схема УМЗЧ на 40 Ватт, с применением двойных тетродов ГУ=29 (ГИ-30) 16 Гц … 20 кГц при неравномерности на краях диапазона порядка -0,5 дБ). Добавьте пару ламп ГУ=29 (ГИ-30) в  канал выходного каскада УНЧ для увеличения выходной мощности с качественным звуком (в схему Анатолия Манакова):

https://kruso.su/radio/372-shema-umzch-na-40-vatt-s-primeneniem-dvoynyh-tetrodov-gu29-gi-30.html

Или нужна простая  схема для комбика, вот схема Маршала 100 Вт ее можно переделать на другие лампы.







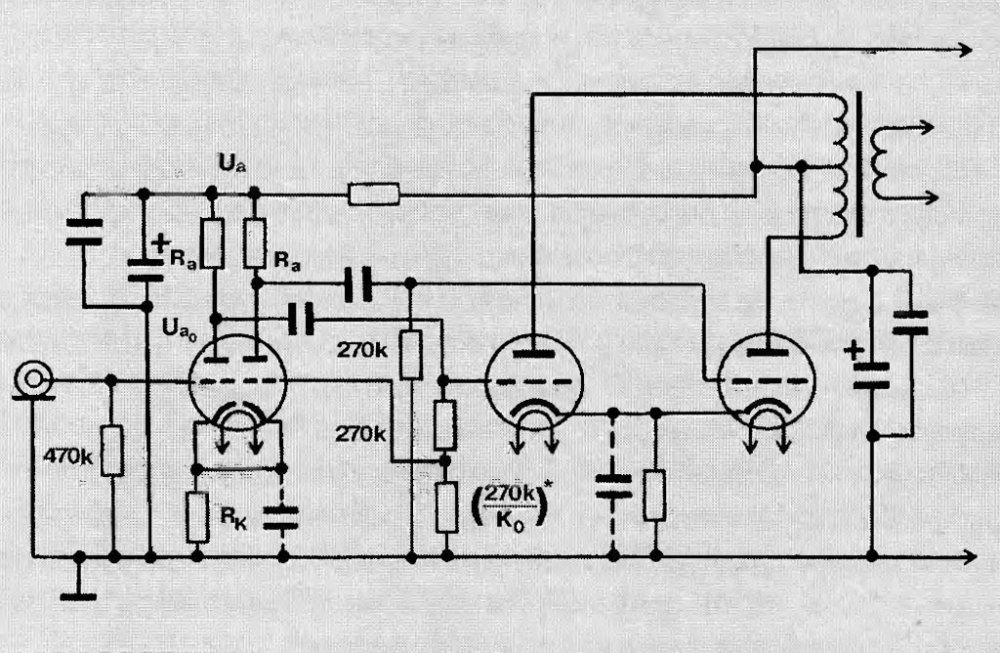

Есть эта схема Манакова с выходным каскадом в тэтродном включении, с ооос. 80вт.
