Намоточный станочек с укладчиком и функцией ручной моталки (дальнейшее развитие)

[АндрейА]

В старом АП я показал станочек V5, который претерпел некоторые изменения в программе и дополнение в конструкции.

Последняя версия V6 имеет такой же вид как V5 и все его функции но теперь за один оборот главного вала (катушки Тр) укладчик делает пять перемещений а не одно, а верхний ролик каретки укладчика может иметь не только угловую проточку для круглого провода но и прямоугольную для шины до 6мм.

Видео намотки в два провода различных диаметров

https://disk.yandex.ru/i/sl0Xv3IFFkowFg

[АндрейА]

Ещё вариант машинки с укладчиком актуаторного типа. Вариант прошивки V5, одно перемещение укладчика за один оборот, авто стоп, автосмена направления и пр. то же самое. Машинка с одним подающим узлом но ролик укладчика имеет три различные проточки для провода, применяемые диаметры 0,1 - 0,9мм.

видео по ссылке

https://disk.yandex.ru/i/mwXjaWbI6LgWMA



[ys7475]

А как вы снимаете намотанную катушку с деревянной оправки, есть ли при этом сложности?

[АндрейА]

Никаких сложностей нет, если мы их сами себе не создадим.

[johnson1496]

Класс! Всю жизнь мечтаю о компактном станке. Поздравляю, работа очень впечатлила.

[Михаил К.]

А как у вас станок понимает, что нужно менять направление раскладки ?

[АндрейА]

По заданному числу, можно например пройти ряд в ручном режиме, остановиться  потом включить режим АВТО при этом число витков в ряду запоминается и сменить направление, следующее совпадение числа витков в ряду с запомненным приведёт к смене направления автоматически.

Могу прикрепить файл с описанием, если интересно.

[Михаил К.]

Я просто не понял, как у вас станок делает заход первого витка на обычный каркас с боковушками.

Допустим надо намотать по 1000 витков на пять разных каркасов по ширине и толщине боковушек, какие действия нужно  делать оператору для намотки ?

[АндрейА]

Укладчик можно перемещать вдоль всей длины вала и он  никак не привязан к геометрии каркаса,

Действия такие,

1. устанавливаем каркас с боковинами (любыми)

2. подводим укладчик к любому краю каркаса и мотаем.

Может вопрос связан с тем, что  расход работы укладчика определяют концевые выключатели. (бывает и такое)

В данном случае после закрепления первого витка оператор даёт команду , в какую сторону едем , и когда доезжаем до противоположной стенки то можно прямо на ходу сменить направление кнопкой либо установить в специальном счётчике на дисплее число, после которого смена произойдёт автоматически.

Если я правильно понял вопрос то где то так.



[Sergio]

Можно на поток ставить.

[Михаил К.]

В 16.07.2023 в 10:57, АндрейА сказал:

Укладчик никак не привязан к геометрии каркаса,

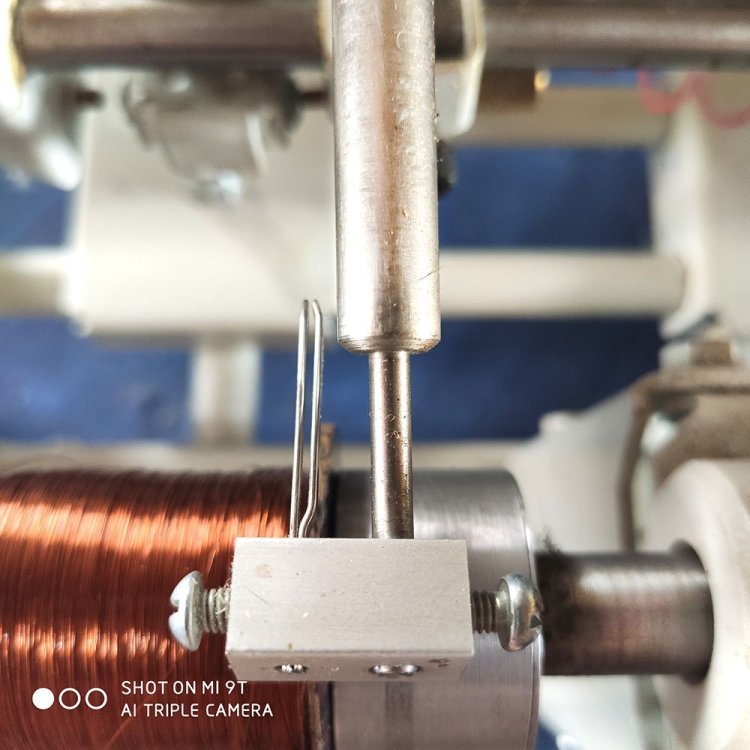

Дак я про это и говорю, что не понимаю как у вас без привязки к каркасу, первый виток будет заходить точно по боковине каркаса и следующие пойдут ровненько через шаг без всяких перехлестов.

Ни разу не видел современного чпу станка без концевиков, к-рые именно привязывают укладчик к геометрии каркаса.

На промстанке ставите каркас, задаете его правый и левый край концевиками и все, ничего высчитывать и заводить в какие то хитрые программы не надо.

Можете произвольно менять шаг раскладки во время намотки или перемещать раскладчик как угодно вручную, он все одно будет четко мотать от края до края и сам менять направление.

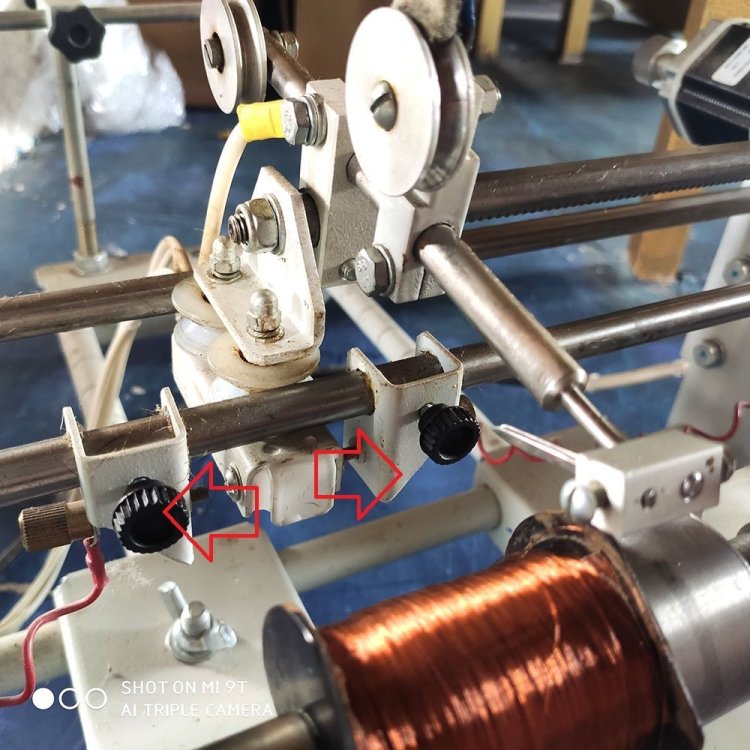

Отметил концевики красными стрелками, станок тоже маленький, диаметр катушки по меди см 3, не более.



[bezsms]

Не используете электрокартон и телефонную бумагу .
Не вижу выводов разного напряжения и конечного продукта .
А железо какое используете .
