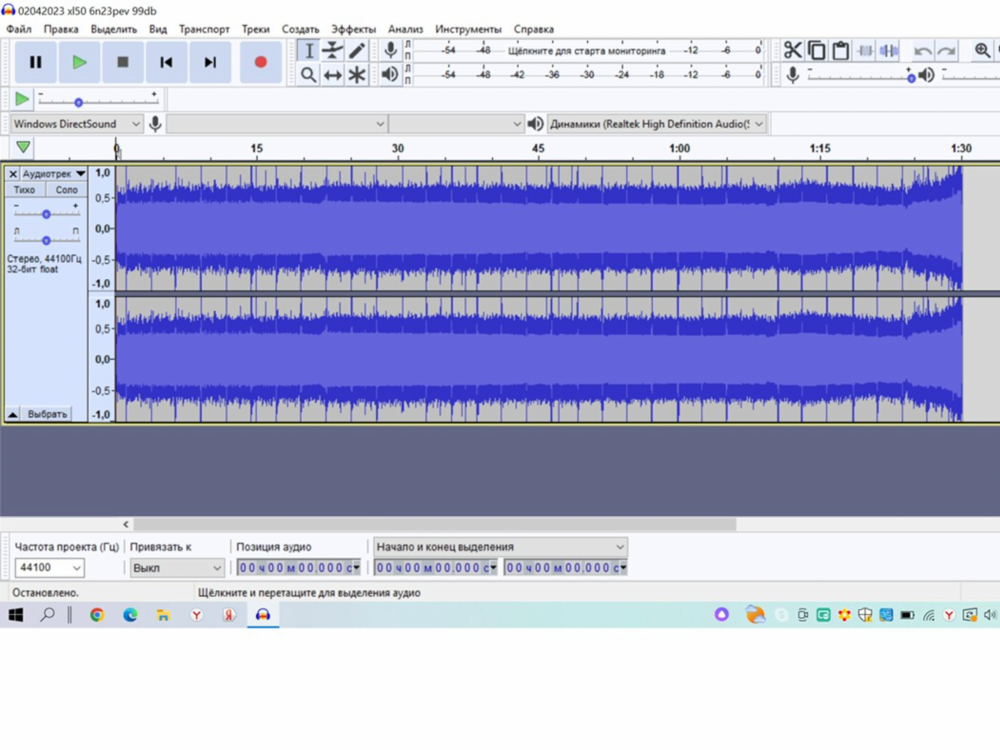

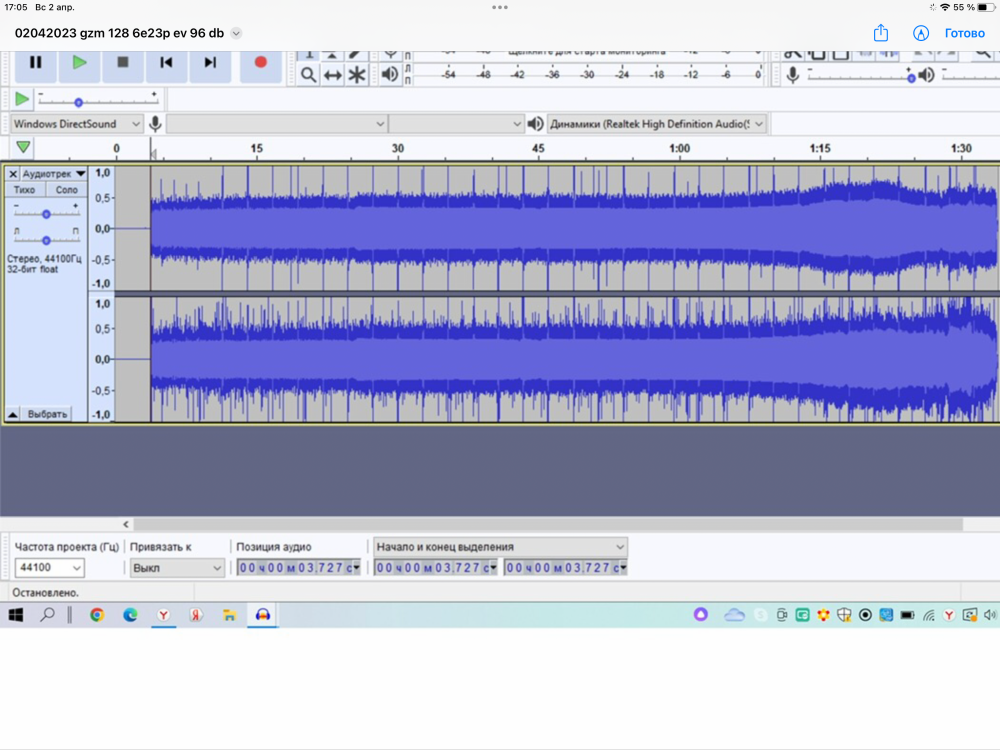

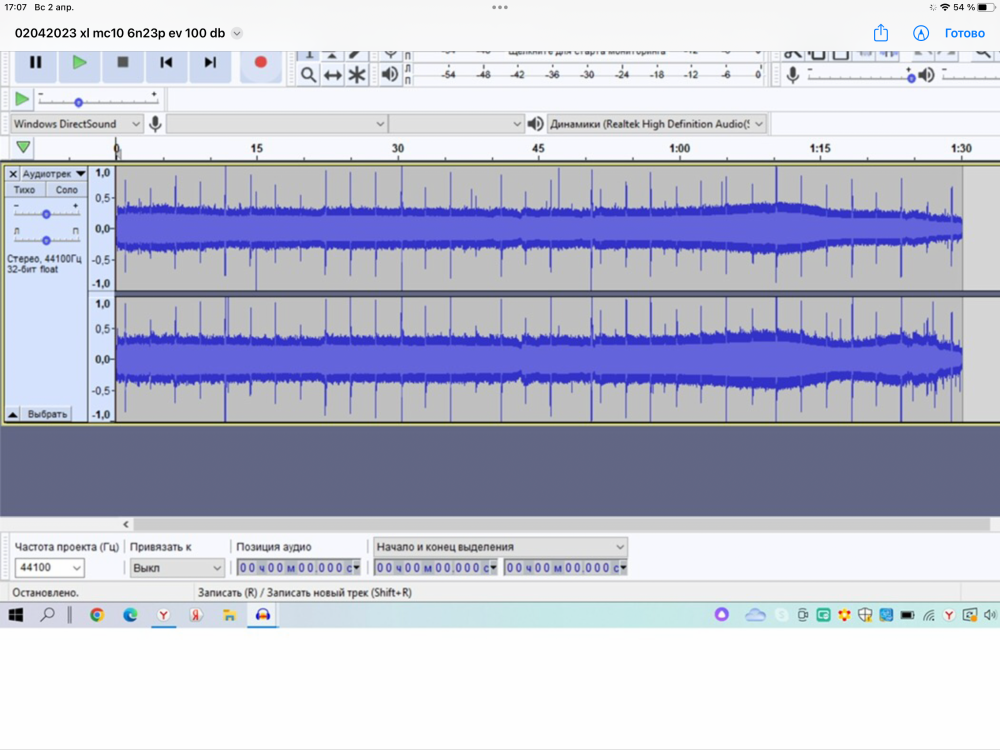

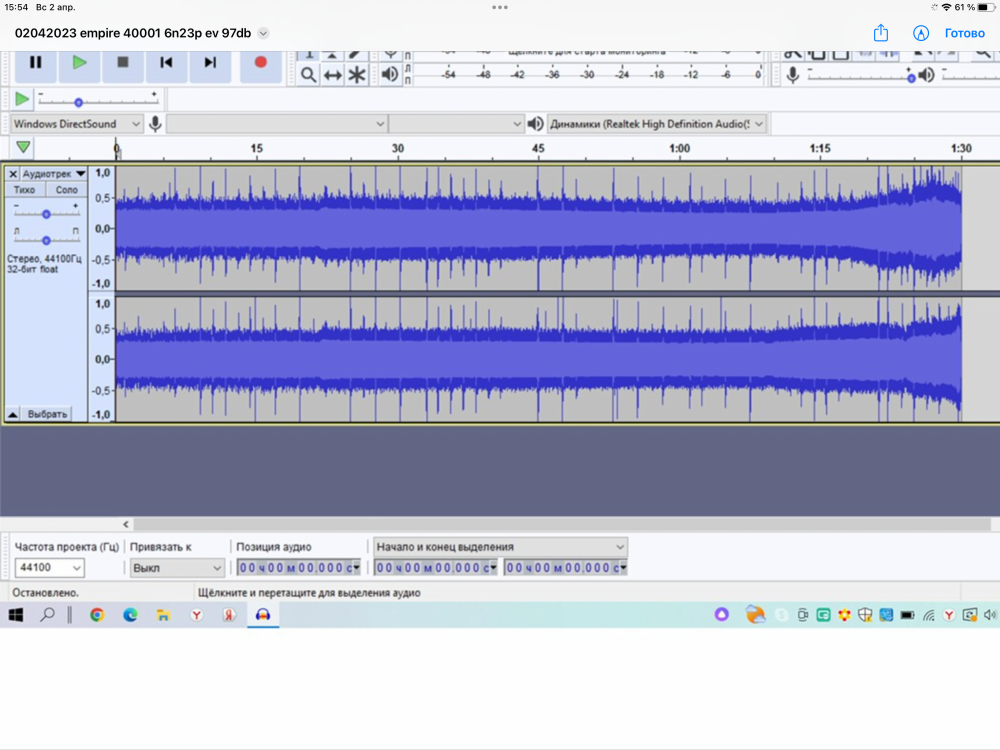

К вопросу стоит ли бояться головок выпуска 1970, 1980, 1990-х годов. Данный опыт кому то поможет преодолеть предрассудки, и ни как не претендует на истину в последней инстанции.   Но характеристики головки представленные на картинке могут сказать многое.  На что хватило мозгов так и провел. Пластинка «Бурмейстер» со свиптоном 20-20000 гц. Программа «Адаусити», карта «беринджер uca 222». Свиптон длится 1 мин.30 сек. Простым арифметическим действием определил какой секунде какая частота соответствует, что бы оценить подъемы и провалы.



На 14 -3200

на 28 -6400

на 43 -9600

ну 57 -12800

на 72 (1.12) -16000

на 86 (1.26) -19200

Емкость -147 пф, включая кабель,ф/к и все потроха вертушки.

R -50 Ком, и для Empire 4000/1



В левом верхнем углу картинки - дата, голова, лампа, усиление, выставленное на PC.





  • Like (+1) 3
  • 4 weeks later...
Posted

Верно ли я понимаю, что АЧХ зависит от сочетания индуктивности головки и ёмкости и получается, что можно "подстроиться" под конкретную головку, если есть возможность эту ёмкость изменять?

Posted
18 часов назад, masterspammer сказал:

Верно ли я понимаю, что АЧХ зависит от сочетания индуктивности головки и ёмкости и получается, что можно "подстроиться" под конкретную головку, если есть возможность эту ёмкость изменять?

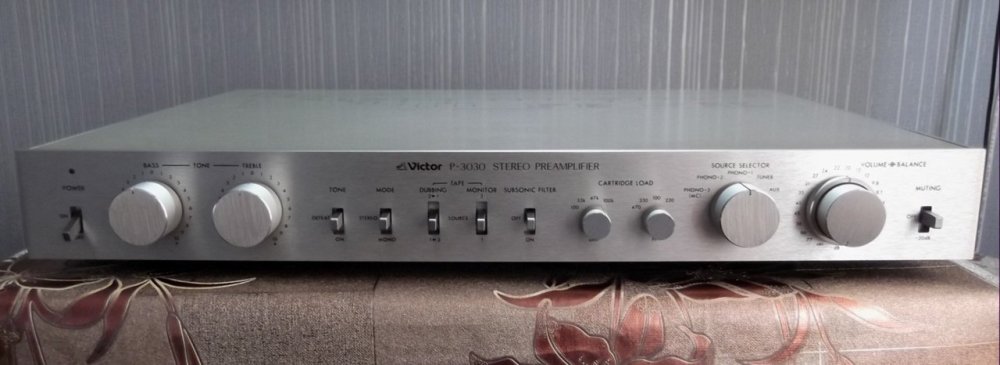

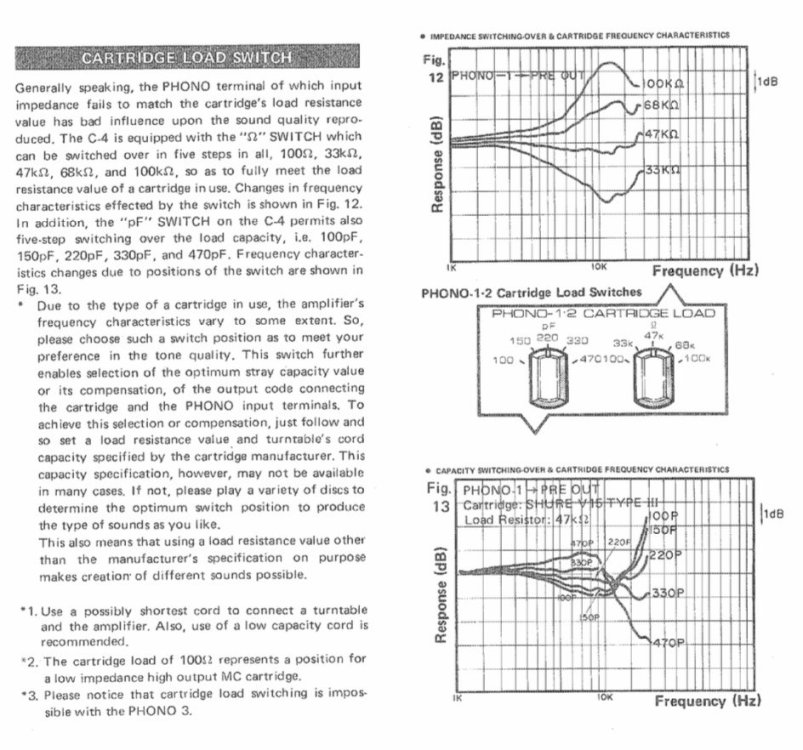

Если конструкция фоно-корректора позволяет менять емкость входа - можно в некоторой степени подстроиться под картридж . А еще лучше - если есть и регулировка входного сопротивления  корректора - в меньшую , и в большую сторону от стандартных 47 ком . Такое делали во многих винтажных предах .  Вот здесь описан процесс , и есть калькулятор  -http://www.hagtech.com/loading.html  . Правда  , такие калькуляторы не учитывают резонанс механической части картриджа ( он тоже влияет на АЧХ картриджа ) ...



  • Like (+1) 1
Posted

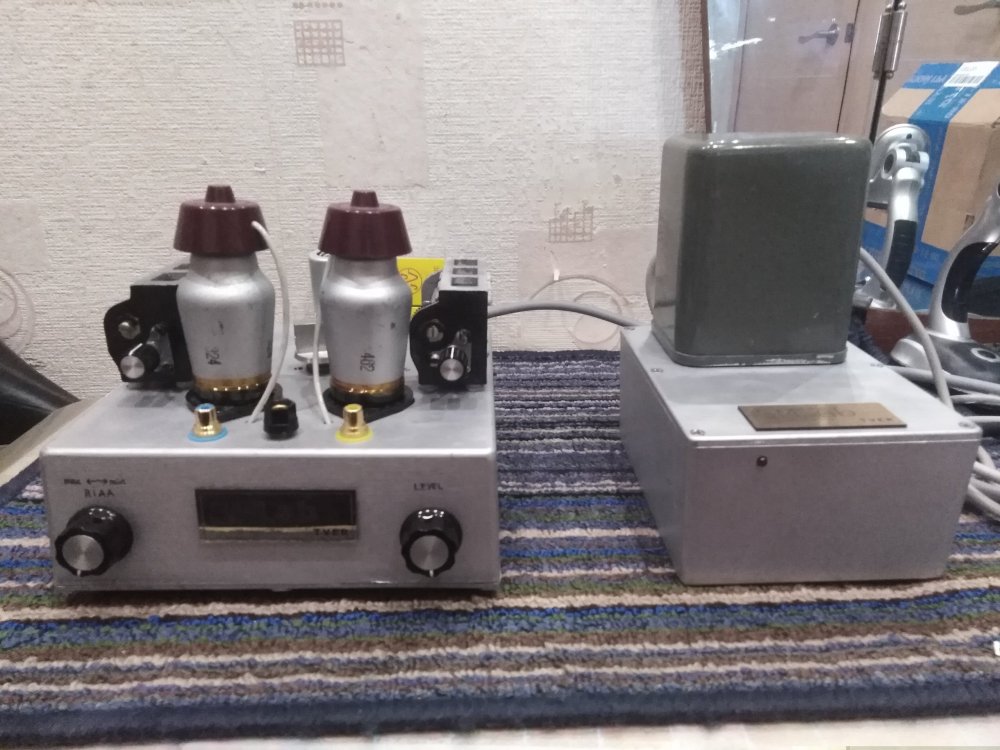

Как  вариант , весьма удобный для пользователя, работает корректор в системе моего пользователя , где входная емкость меняется компактным , воздушным КПЕ ( 0- 500пф) и сама коррекция по ВЧ -  двумя независимыми воздушными КПЕ (тау - 35- 90 ) .

h0c1zu0_BVMкорри бп 3.jpg

  • Like (+1) 4
