2sk170 какова вероятность купить подделку

Sergei

By Sergei
in Semiconductor

 Share

Recommended Posts

Sergei Enthusiast

Sergei

Posted
Posted

Уважаемые знатоки,

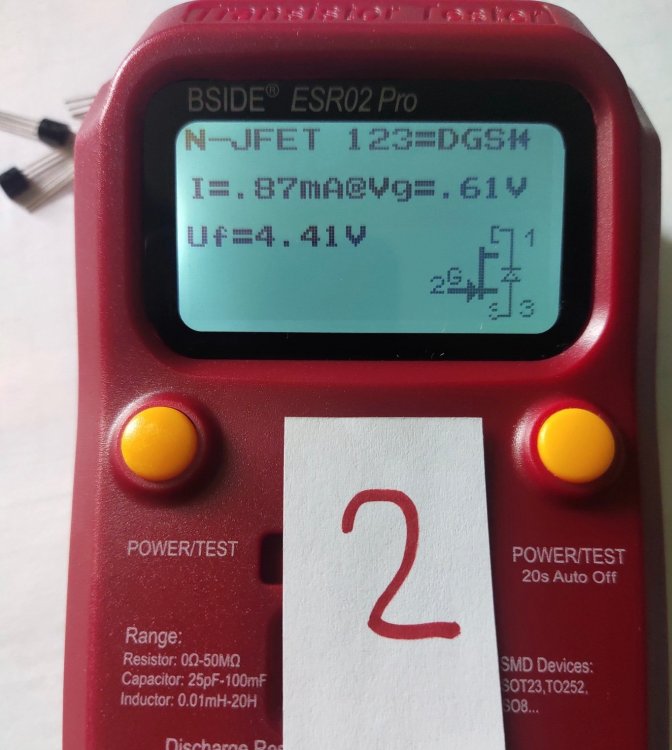

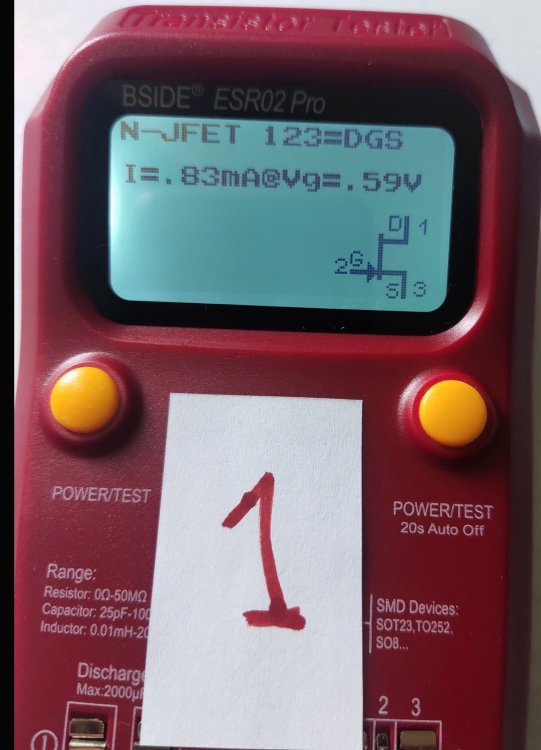

как понять по двум фото о качестве транзисторов. Или прибор так себе?



vs music Local

vs music

Posted
Posted

Никак не понять по этим фото . 2SK170 имеют несколько групп - GR /BL /V . И среди этих групп параметры транзистора очень сильно отличаются . И даже внутри одной группы - тоже есть заметная разница по параметрам .Чаще всего встречалась в продаже группа BL . И Тошиба выпускала эти транзисторы на заводах в нескольких странах ..... У меня было несколько десятков  транзисторов 2SK170 BL , покупал их давно - лет 12-13 назад ,  и потом применял  при сборке  нескольких предов  и корректоров . Думаю - те , купленные 12-13 лет назад , еще были настоящими . Подбирал по парам - на корпусе транзистора иголкой царапал  номер и записывал измерения  в таблицу , разброс был приличный .  Потом по таблице выбирал пары . Для подбора использовал обычную схему  из советских справочников . Для того чтобы подобрать 4 транзистора с одинаковыми параметрами - надо иметь хотя бы  15-20  таких полевиков ..... П.С. - У советских полевиков разброс еще больше .

johnson1496 Master

johnson1496

Posted
Posted

У меня этих транзисторов купленных за 10 лет от Ebay до Китая больше сотни. В конце концов понял, что отбирать пары можно просто измеряя сопротивление сток-исток, закоротил затвор на исток. Как ни странно, лучшими оказались транзисторы с большим сопротивлением - от 70 Ом.

  • Like (+1) 1
vs music Local

vs music

Posted
Posted
53 минуты назад, johnson1496 сказал:

Как ни странно, лучшими оказались транзисторы с большим сопротивлением - от 70 Ом.

Смотря для какого каскада  их собирались применять . Надо мерить не сопротивление перехода , а хотя бы ток стока ( и желательно - напряжение отсечки )

vs music Local

vs music

Posted
Posted

Отличить подделку от оригинала во многих случаях можно даже по внешнему виду корпуса . Транзисторы Тошиба имели качественно отлитый корпус - без заусенцев , без остатков прилива на корпусе ( особенно между выводами ) . Если есть артефакты на корпусе - значит это уже НЕ  Тошиба , а левак . По сопротивлению открытого перехода сток-исток  - китайцы давно научились копировать этот параметр .
