Разветвители/Смесители сигналов

Климентий

By Климентий
in Help for beginners

 Share

Recommended Posts

Климентий Local

Климентий

Posted
Posted

Коллеги, возникла необходимость в действующую аудиосистему подключить и подмешать сигнал от гитары. Дома поиграть тёплыми зимними вечерами.

Как это сделать наиболее просто и чтоб минимально влиять на качество основного аудиосигнала?

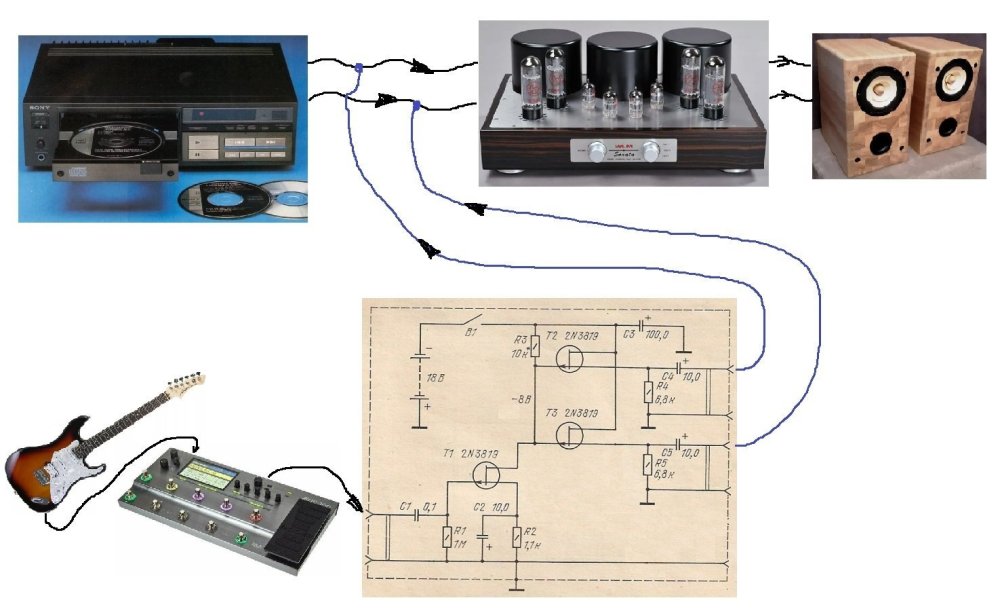

Тупо накидал свою идею на 3 полевиках... Получится сделать так? Или бред? Питание от 2-х крон по 9в.


vs music Local

vs music

Posted
Posted

По хорошему - надо микшировать и сигнал от СД-источника . Все 3  сигнала ( 2 канала СД и гитарный процессор )  смешивать в микшере , а потом общий сигнал подавать на усилок . При этом в микшере должна быть возможность регулировки уровней ( и желательно - регулятор панорамы для сигнала  гитарного процессора   ) .  Так было бы правильно ...... А то , что показано на вашем рисунке - неоднозначно . Выходное сопротивление линейного выхода СД - несколько килоом . Ему нужна нагрузка в десятки килоом . А тут получится , что выход СД будет шунтирован выходным сопротивлением микшера . Вот это неправильно . В общем - схема разрастётся .

vs music Local

vs music

Posted
Posted

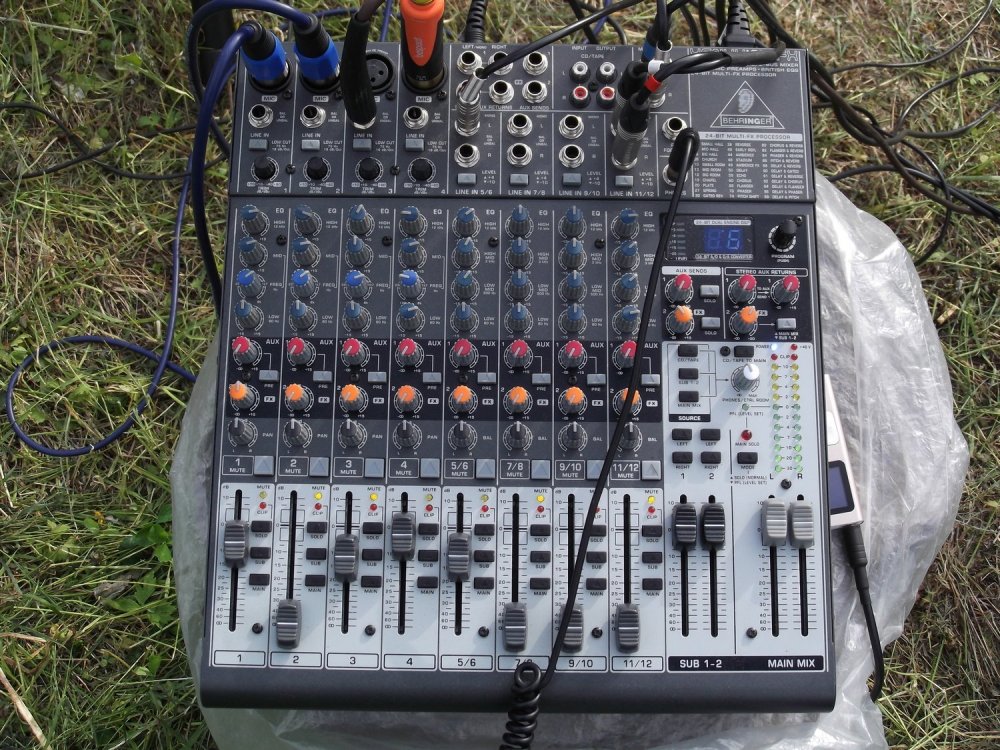

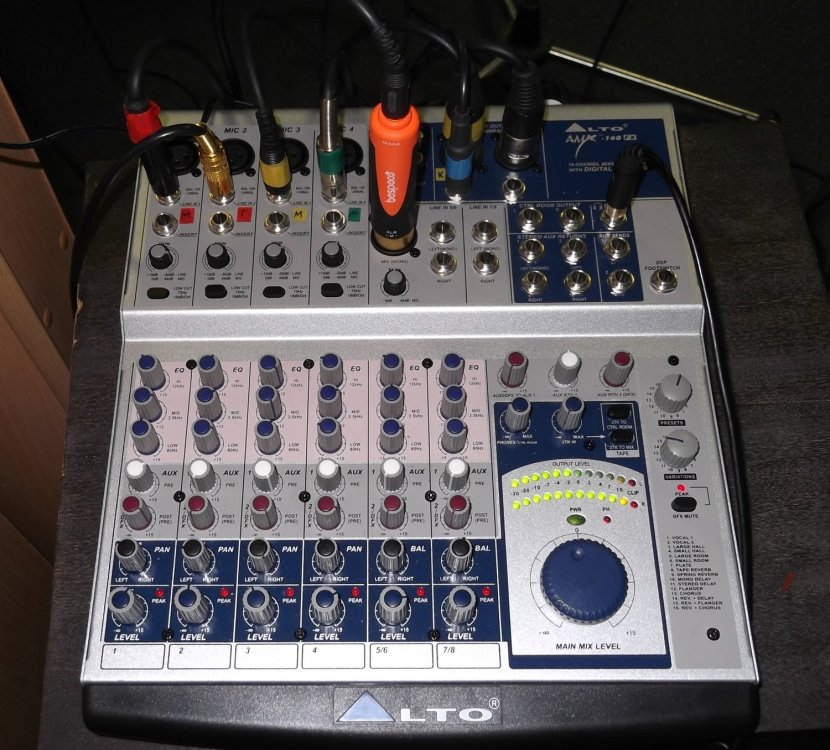

Самый простой способ - купить небольшой микшерный пультик ( на несколько входов ) - туда можно подключить и источники сигнала , и микрофоны ( вдруг появится желание и попеть под гитару ) . Даже бэушный пультик - хотя бы типа Бэринджер , Альто и прочие - они как раз для всяких репетиционных дел с малым составом музыкантов . Там и реверберация есть  .  И возможности микширования гораздо более широкие , чем у простых каскадов на нескольких транзисторах .

Климентий Local

Климентий

Posted
  • Author
Posted
48 минут назад, vs music сказал:

Самый простой способ - купить небольшой микшерный пультик ( на несколько входов ) - туда можно подключить и источники сигнала , и микрофоны ( вдруг появится желание и попеть под гитару ) . Даже бэушный пультик - хотя бы типа Бэринджер , Альто и прочие - они как раз для всяких репетиционных дел с малым составом музыкантов . Там и реверберация есть  .  И возможности микширования гораздо более широкие , чем у простых каскадов на нескольких транзисторах .

Да я понимаю что микшер это всё хорошо... Но я не хочу основной сигнал аудио прогонять через микшер! Эти дешёвые Альто и беринджеры отстой тот ещё... Хочу к короткому аудио тракту подключить гитару...

vs music Local

vs music

Posted
Posted
23 минуты назад, Климентий сказал:

Хочу к короткому аудио тракту подключить гитару..

Тогда по правильному ( как я и писал выше ) надо обеспечить НЕ шунтирование линейного выхода СД малым выходным сопротивлением микшера . Или менять схему коммутации . При такой коммутации , как показано на вашем рисунке - влияние на звук СД-плеера будет , и оно может быть более пагубным , чем использование заводского микшерного пульта .

  • 3 weeks later...
Денис ДС Proficient

Денис ДС

Posted
Posted
В 21.03.2023 в 11:19, Климентий сказал:

Коллеги, возникла необходимость в действующую аудиосистему подключить и подмешать сигнал от гитары. Дома поиграть тёплыми зимними вечерам

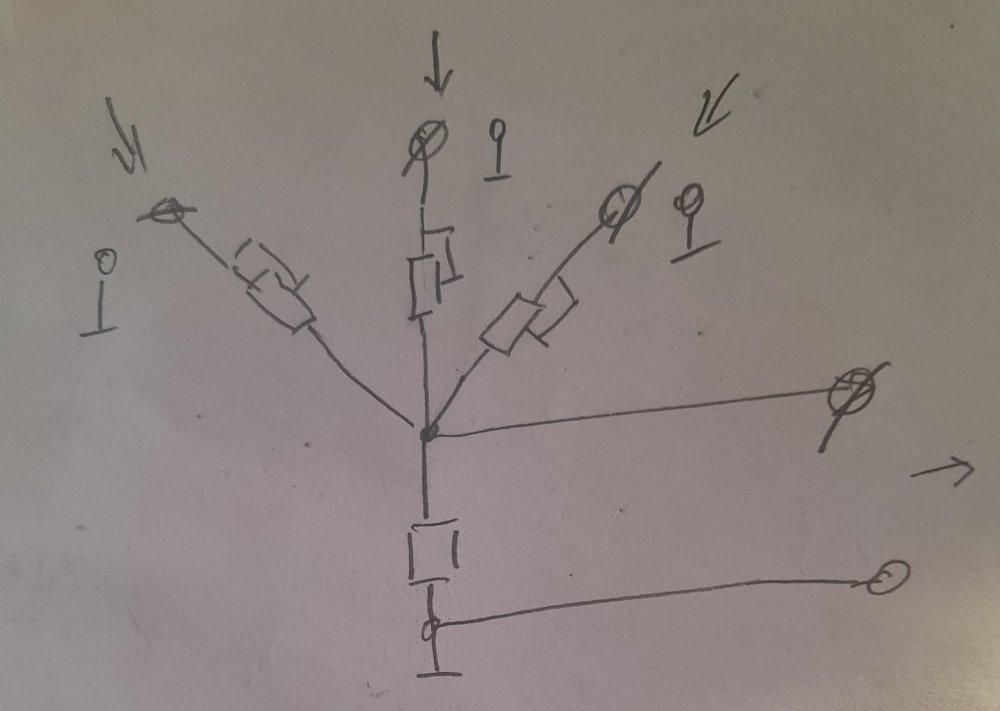

Можно обвесить буферами-првториоелями по входам и по выходу.


Sergio Proficient

Sergio

Posted
Posted
В 07.04.2023 в 22:40, Денис ДС сказал:

Можно обвесить буферами-првториоелями по входам и по выходу.

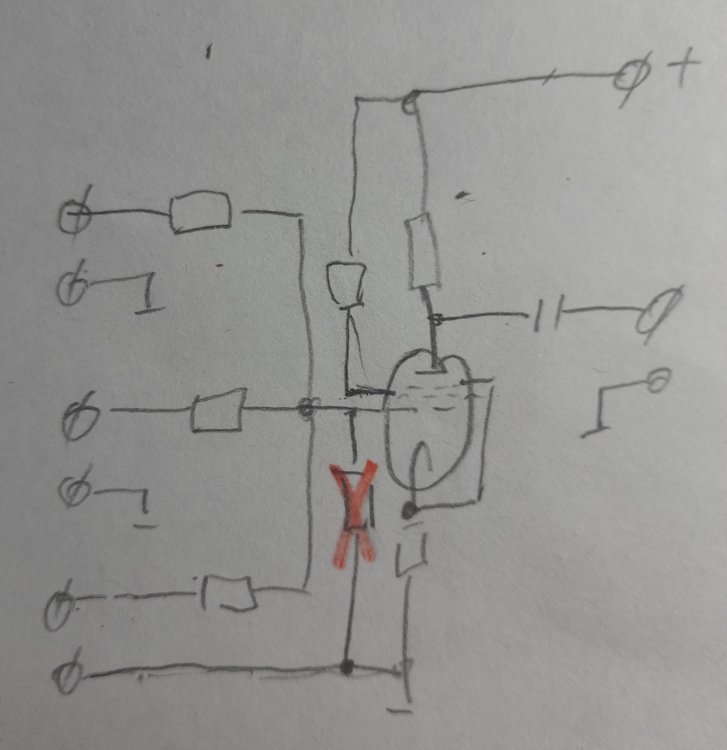

Только вместо резистора поставить пентодик , а на сетку через резсторы в несколько десятков кОм подавать сигнал(ы).

Денис ДС Proficient

Денис ДС

Posted
Posted
В 10.04.2023 в 08:37, Sergio сказал:

Только вместо резистора поставить пентодик , а на сетку через резсторы в несколько десятков кОм подавать сигнал(ы).

И работать это не будет никогда . :smile-03:  без суммирующего резистора, который вы удалили, пентод не умеет работать.


  • Круто (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
13 часов назад, Денис ДС сказал:

И работать это не будет никогда . :smile-03:  без суммирующего резистора, который вы удалили, пентод не умеет работать.


Неверно без уточнений. Иногда будет, иногда нет,  по ситуации с наличием и свойствами источников на входах.

  • 9 months later...
Денис ДС Proficient

Денис ДС

Posted
Posted
В 15.04.2023 в 14:52, Xрюн222 сказал:

Неверно без уточнений. Иногда будет, иногда нет,  по ситуации с наличием и свойствами источников на входах.

Да-да, подавать смещение на сетку через выходное сопротивление источников это идеологически верное решение, особенно для суммирующих цепей. )))

BAA Master

BAA

Posted
Posted
On 4/15/2023 at 5:27 AM, Денис ДС said:

И работать это не будет никогда . :smile-03:  без суммирующего резистора, который вы удалили, пентод не умеет работать.

:smile-19:Это как? У вас 4 источника, один из которых тождественно равен нулю. Будет три. Что изменится?
Надо чтоб они (источники/резисторы) были гальванически связаны с общим проводом - а иначе - привет. Запремся.
