вопрос по схеме корректора

[alss]

6 часов назад, Mik сказал:

у меня все скромно:

Более чем достаточно!
И, пожалуй, в корректоре уже лучше не надо, но вечером (после работы) посмотрю импульсную характеристику - возможны изменения.
Нет модели CV138 и подобных, поэтому с EF86 результаты приблизительные.
Предлагаемые изменения не повлияют существенно на объективные параметры, пока это теория, т. к. неизвестна цель - желаемая характеристика в конкретном приложении. Хотя я за объективно плоскую характеристику усилительной части, а уж потом и конденсатор по входу и нагрузку по выходу и даже чуток выгнуть/прогнуть АЧХ сугубо для себя.

А откуда триод появился?

Какая измерительная аппаратура доступна? Чтобы можно было провести объективные тесты вживую, а не заочно.

[Mik]

ранее делал коры с разделит.кондером между каскадами и в триоде и в пентоде,

потом решил сделать с непосредст.связью,послушать без кондера,

нашел у себя CV138 - в пентоде не понравилось,

в триоде  лучше звучит, надо только до ума довести(может получится от 100 - до 1000гц к горизонту подтянуть...)

есть ГЗ-111 и ослик С1-107, ну и мультиметры разные....

Манаков как-то писал что CV138 аналогична 6ж5п,может от этого оттолкнуться?

[Normann]

52 минуты назад, alss сказал:

И надо закончить корректор с КПЕ в коррекции

Был у меня такой опыт с КПЕ.

[alss]

5 часов назад, Mik сказал:

есть ГЗ-111 и ослик С1-107, ну и мультиметры разные....

Более чем достаточно!
Если уж доберетесь до импульсных сигналов, то либо программно на звуковой карте либо аппаратно, как я показывал в теме ТаргеТ.

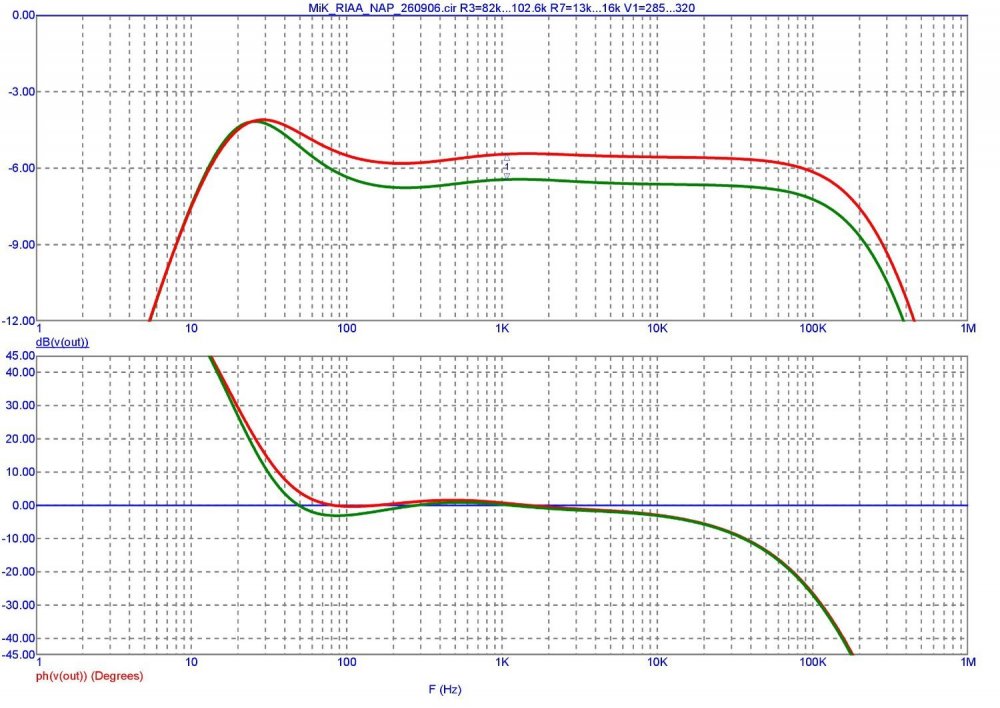

Исходя из ламповиков и АС Эстонии, я бы предложил оставить все как есть как показано в моей картинке, разве что:
- вставить резистор 15 кОм в питание первого каскада, чтобы с конденсаторами образовать фильтр;
- анодный резистор второго каскада увеличить до 12-13 кОм при катодном 13 кОм;
- уменьшить R14 до 14 кОм.
Воспроизведение импульсного сигнала в моделировании безупречное.

[Mik]

8 часов назад, alss сказал:

разве что:
- вставить резистор 15 кОм в питание первого каскада, чтобы с конденсаторами образовать фильтр;
- анодный резистор второго каскада увеличить до 12-13 кОм при катодном 13 кОм;
- уменьшить R14 до 14 кОм.

1) между С5-С4 ? или между анодными резисторами 1-й и 2-й лампы?

2) R8 меняю на  12k.

3) R14  нет, может - R4?

[alss]

6 часов назад, Mik сказал:

1) между С5-С4 ? или между анодными резисторами 1-й и 2-й лампы?

2) R8 меняю на  12k.

3) R14  нет, может - R4?

1. Фильтр по питанию вставляется между каскадами, т. е. "между анодными резисторами 1-й и 2-й лампы" (вопрос как были собраны имеющиеся усилители я оставляю открытым).
2. Тоже хорошо.
3. Скорее всего. Тот, что последовательно с 0,022 мкФ в коррекции.

[Mik]

просто термин не понял

благодарю за пояснения
