Recommended Posts

Posted

Гридлик на входе куда такой, за каким в сетку на входе влупили 22К, и это считаете нормально, какой идиот оригинальную схему проектировал?

  • Like (+1) 1
Posted (edited)
26 минут назад, Xрюн222 сказал:

Причин для плясок и танцев с межблочниками на выходе также не просматривается...

При таком выходном сопротивлении?!

С3 смело можно выкинуть, и R4 кардинально уменьшить.

Но лампочку я все равно бы другую поставил.

Edited by Alex Torres
Posted

1М гридлик это типовая величина, чтоб при регулировке громкости не трещало, 22 к в сетке не нужно, совсем на всякий случай хватит обычного 1 ком. "Оригинальная схема" (совсем оригинальная! Винтажная) использовалась в разных вариациях в т.ч. и в легендарных аппаратах, которые ценят в т.ч. и за звук.

Posted (edited)
7 минут назад, Alex Torres сказал:

При таком выходном сопротивлении?!

С3 смело можно выкинуть, и R4 кардинально уменьшить.

Но лампочку я все равно бы другую поставил.

Согласен, выкинуть и уменьшить! Думаю, это  сделано для пущей дуракоустойчивости, не более. Лампочку тоже! Я вот 6н1п или 6н16б взял бы... За неимением есс82... Или помоечную 6н8с первую попавшую, лишь бы живую.

Выходное сопротивление что нибудь порядка 0.8-1 ком, по опыту возни с подобными "гейн-блоками" :).

Edited by Xрюн222
Posted
1 минуту назад, Юрий_Б сказал:

В корректоре ее место, или гитарнике, я вообще ее ни когда не любил, особенно с ЕВ.

"Аналогично!" (С) Особенно с ЕВ... По мне лучше "серая поганка" (С, Бокарев). Но в корректор подобрать, чтоб не шумела, не хрюкала, не фонила и тп и тд - та ещё задачка... Разве что гитаристам - чем хуже, тем лучше... ?

  • Like (+1) 1
Posted

Если у ж по Бокареву - просится 6н1п-ев с соответствующими изменениями номиналов резисторов. Я на 6н1п иногда использую регулятор тембра (схема немного другая,  на основе платы http://tec.org.ru/board/prochee_oborudovanie/lampovye_usiliteli_i_platy/m_tube_eq/284-1-0-3719).

Спойлер

180052751_-61.jpg.c91bc65961491fcc91b2d95e841e5694.jpg1111247658_.jpg.8951960a12c296efeb58d172f754913f.jpg



Posted

Схема от автора ветки - без КП и неинвертирующая, для случаев когда это может иметь значение. А вот ещё одна другая забавная схемка, неинвертирующая, но с КП... Screenshot_2022-04-28-09-23-51-814_com.android.chrome.thumb.jpg.b31fdc087e87a82246bde93ee225ba22.jpg

Posted
19 минут назад, Xрюн222 сказал:

Схема от автора ветки - без КП и неинвертирующая, для случаев когда это может иметь значение. А вот ещё одна другая забавная схемка, неинвертирующая, но с КП... Screenshot_2022-04-28-09-23-51-814_com.android.chrome.thumb.jpg.b31fdc087e87a82246bde93ee225ba22.jpg

так удобнее


Posted
5 минут назад, Юрий_Б сказал:

Такое бывает, схему заливаешь нормально, а она боком встает.

Иногда попадалось еще прикольнее - когда превьюшка нормально, а полная боком, или наоборот.



Posted

Откройте у себя на компьютере файл при помощи штатного "фотография",

как будет отражаться фото в нём, точно так же и в нашем редакторе и на форуме.

Могу предложить проверенную прогу по редактированию фото.

Бесплатная, удовлетворяет основным потребностям, язык русский, всё интуитивно понятно.

Сам её использую  лет 6-7 наверное.

https://disk.yandex.ru/d/-JaiS52K3AJ4Sm





Posted (edited)
2 часа назад, Юрий_Б сказал:

Я катодный всю жизнь не долюбливал, но иногда без него ну ни как. Мой вариант.




Ну а, собственно, чем это принципиально лучше, чем исходный "гейн-блок"?...

Кстати, тогда уж сделать непосредственную связь между усилительной половинкой и КП... И резистор 500 ом в питании лишний... Два каскада частично взаимно компенсируют друг друга по питанию.

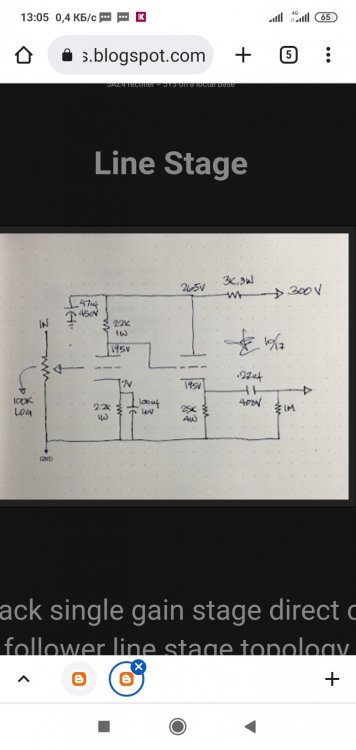

Вариант на 6sn7 и т.п. от "известного аудио гуру" Дж. Эсмиллы ?




Edited by Xрюн222
  • Like (+1) 3
Posted
25 минут назад, S.Laptev сказал:

пред на трёх деталях

Сергей, доброго дня.

Вы имеете в виду эту схему:

ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ НА ТРЁХ ДЕТАЛЯХ ОТ АЛЕКСЕЯ ШАЛИНА

30.10.2015

https://умзч.рф/?p=857

=========================================





Спойлер

7.thumb.jpg.1540cf73e34a72616dace4ae0e3c0026.jpg6.jpg.0c7188de1b445a1a02e3a50d3826899d.jpg



Posted
7 минут назад, S.Laptev сказал:

Никита Сергеевич сразу и выложит, думаю

Было бы здОрово.

Заранее Спасибо!

Posted
12 минут назад, S.Laptev сказал:

Привет, Олег!

Да, по типу, конкретная схема опять же у Дж.Эсмиллы, регулятор, лампа 56, 76, половина 6SN7, наши 6С2С, 6Н8С и т.п. транс и резюк смещения с шунтом. Никаких лишних гридликов, антипаразитов, нормальный регулятор не трещит, низкое выходное, фазу не вертит. Никита Сергеевич сразу и выложит, думаю.

Сергей, я очень рад, что Вы наконец присоединились к обсуждениям,

а то до этого только читали форум...

С искренним уважением,

Олег.

п.с.

Ещё бы Гурского Александра Леонидовича "услышать"

и Вадима Пузанова....?

  • Like (+1) 1
Posted
1 час назад, S.Laptev сказал:

Предусилитель без усиления получается тут.



Получается "предусилитель с единичным усилением" ... При ровной АЧХ, во всяком случае.

Posted (edited)
1 час назад, S.Laptev сказал:

Ничего более нелепого и навороченного не видел никогда. Куда такое усиление, выходное высокое.

На старом портале была тема про пред на трёх деталях, кажется.



В  "легендарных" Маранцах (7), Фишерах, Ревоксах, Скоттах и (даже!!!!) Citation (!) именно "такое", и, страшно сказать - аж в Динавекторе и Конрад-Джонсонах!!!

Усиление в данном случае около 3, выходное сопротивление - весьма низкое, что то около 0,6-1 ком... При желании, можно в ОС добавить тонкоррекцию некоторую... А то чего ради такие сложности?

Edited by Xрюн222
