Добрый вечер.

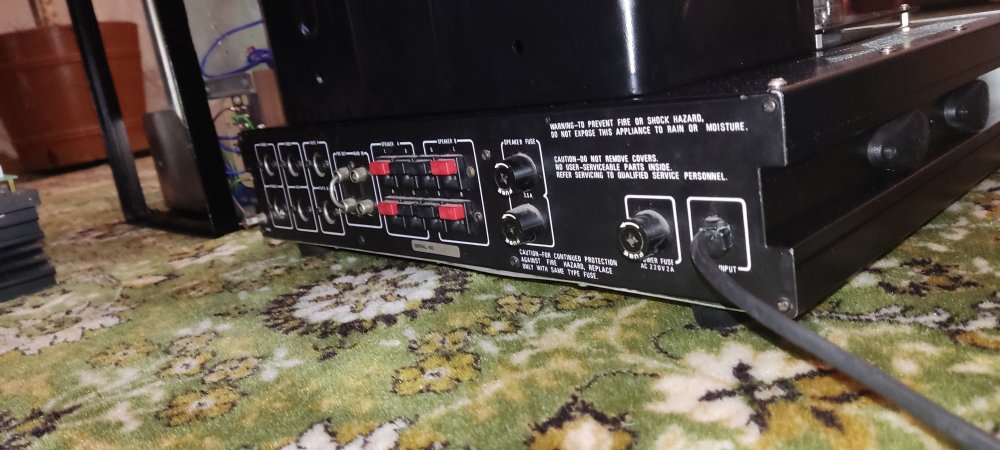

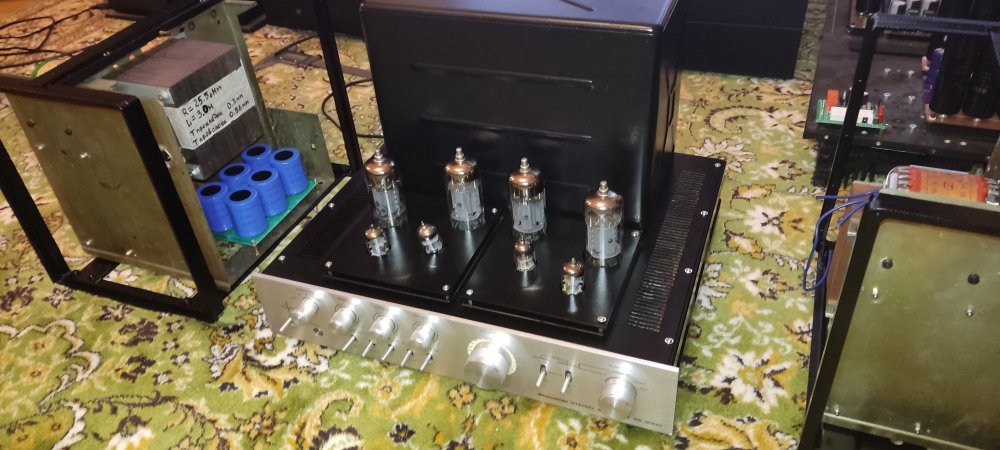

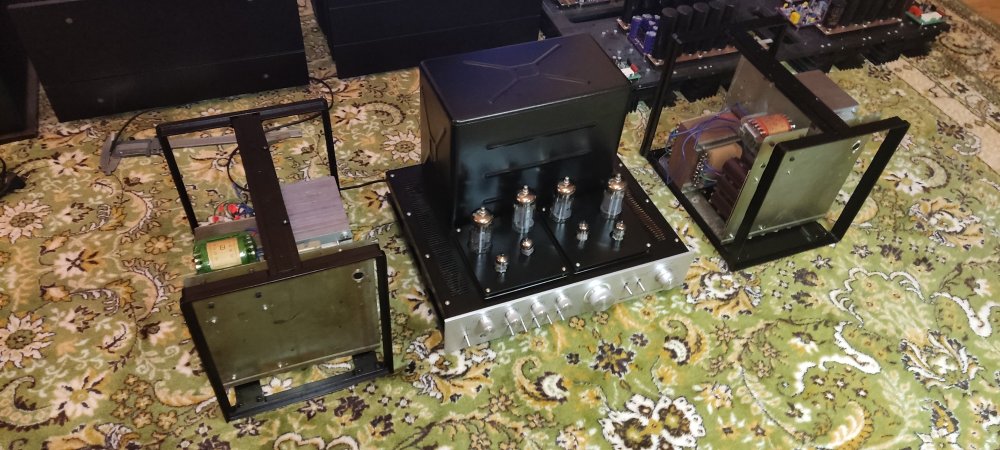

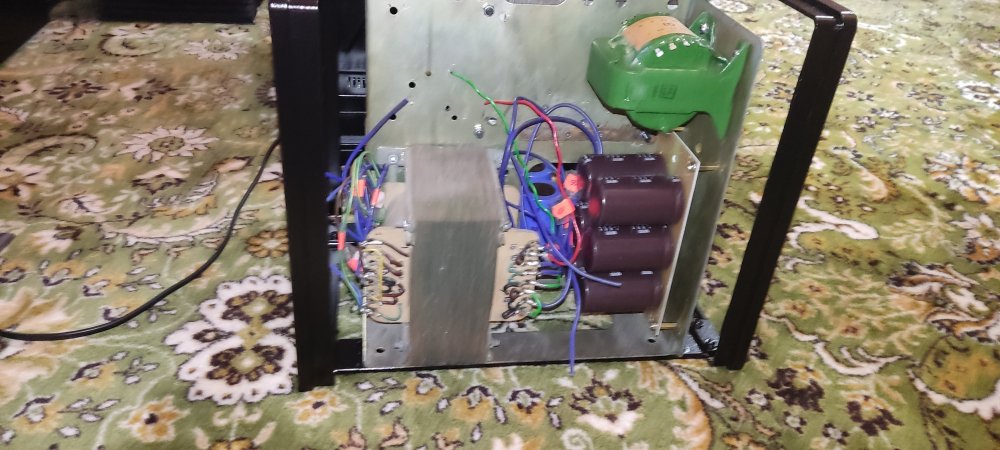

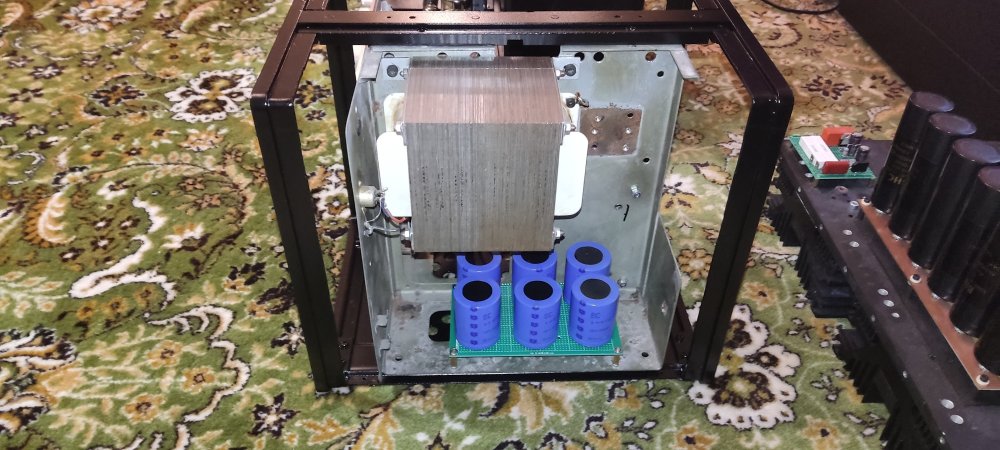

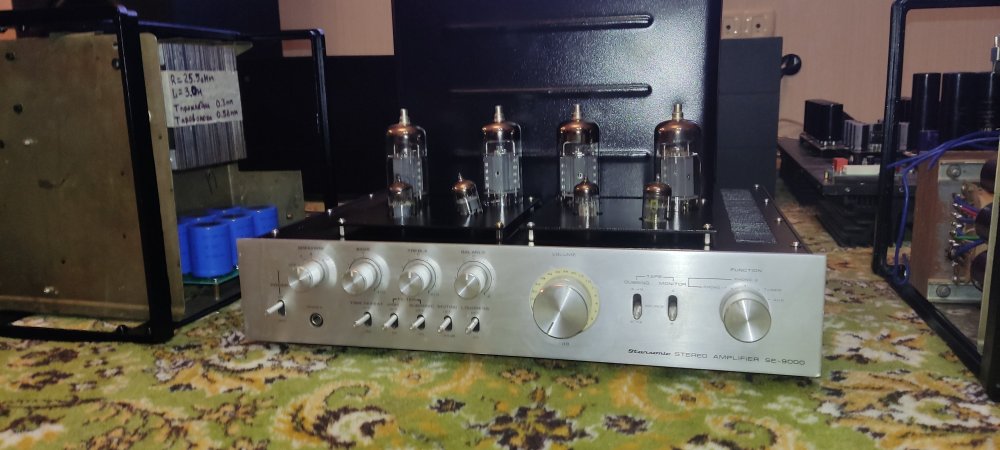

Подготовил конструктор для двухтакта. Два отдельных двухполупериодных блока питания, сделанных на трансформаторах и корпусах  у-100у4.2 ( транс-скоросники- 1000 мкФ 800 в - дроссель 3 Г - 1000 мкФ 800в). Накал выходных ламп от отдельных трансформаторов ТН 48. Выходные трансформаторы на железе ЛОМО.

вопрос: что ставить на вход и фазоинвертор?

6н6п, 6с3п, 6с19п, 6н3п, 6н14п, 6н15п, 6н24п

Выход с источника -2 и  4 вольта

Спасибо.








Posted
10 часов назад, Lukasarts сказал:

вопрос: что ставить на вход и фазоинвертор?

6н6п, 6с3п, 6с19п, 6н3п, 6н14п, 6н15п, 6н24п

Зачем городить огород из этого, у вас на входе 2-4 вольта будет, там достаточно одной каконить 6н8с.

Давно делал один моноблок, так и продал его, а второй в виде з/ч отдал т.к. с корпусами у заказчика проблема была некогда было ему железки пилить, схему мне предложил заказчик блок питания я свой делал на ТАНах, на выходе торы были заказывали на заводе. Отличный усь получился! Естественно номиналы в обвязке преда подбирались, оконечного варианта не осталось ушло вместе с усем. ПОС не делал вроде.




Posted
1 час назад, юрий робертович сказал:

Ну а это не схема, а пародия. Не показывайте никому лучше.

Типовая схема, проверенная десятилетиями... Качество работы определяется как обычно - на 90% подробностями конкретного исполнения.                                  Необходимость/полезность/ оптимальное кол-во ПОС - дело тёмное, в первом приближении...

  • Like (+1) 1
Posted
1 час назад, юрий робертович сказал:

Ну а это не схема, а пародия. Не показывайте никому лучше.

Коллега по этой схеме собран не один унч, т.е она являлась на свет в железе не раз, естественно вариации обвязки первого каскада необходимо подбирать и настраивать под наименьшие кни. А то что вы притащили копипасты сергеевых и прочую чепуху я в железе не видел и не уверен что оно по качеству лучше мною предложенного.

Впрочем воля ваша вояйте!

Posted
1 час назад, Карабасс сказал:

копипасты сергеевых и прочую чепуху я в железе не видел

Я собирал такой, схема Сергеева нормальная.

Posted
13 часов назад, Lukasarts сказал:

вопрос: что ставить на вход и фазоинвертор?

6Н3П можно попробовать, 6Н6П.

По хорошему, туда бы 6Н1П/6Н8С, конечно.

Posted

Пример. Схема от кино усилителя, когда-то где-то опубликована Манаковым А.И. 6н8с /63ПС/г807 5ц3с.На полную мощность требует порядка 4 вольт вход.


Posted

6н6п хорошо, но усиления не хватит катастрофически....Чем плохо 300 ком в аноде для для лампы, работающей, фактически, на КП?.... Т.е.без нагрузки... В радиоле Беларусь 57 (59, 62?) в аноде 6н2п аналогичного первого каскада УНЧ - 1,2 МОм (Мегаом!!!!). :smile-57:

Posted
25 минут назад, юрий робертович сказал:

6н9с в аноде надо 100-150ком, а не вшивые 300-500ком как в вашей

Схема не моя, вы прежде чем писать про вшивость приподнимите темные очки и прочитайте о чем я тут писал



4 часа назад, Карабасс сказал:

там достаточно одной каконить 6н8с

4 часа назад, Карабасс сказал:

Естественно номиналы в обвязке преда подбирались





Posted

Ну так в таблице триодное включение, с режимами из неё я вполне согласен :), сильно не разгуляешься по режимам, в триоде-то, а в "классических" пентодное - "твори-выдумывай, пробуй!", и под триодное включение выходных мы, конечно, не возьмём 100к для 6н8с или 6н7с. Возьмём не более 50.
