Переделать усилители КИНАП УО-11 , 13, 15

немой

By немой
in Transformers

 Share

Recommended Posts

немой Proficient

немой

Posted
Posted

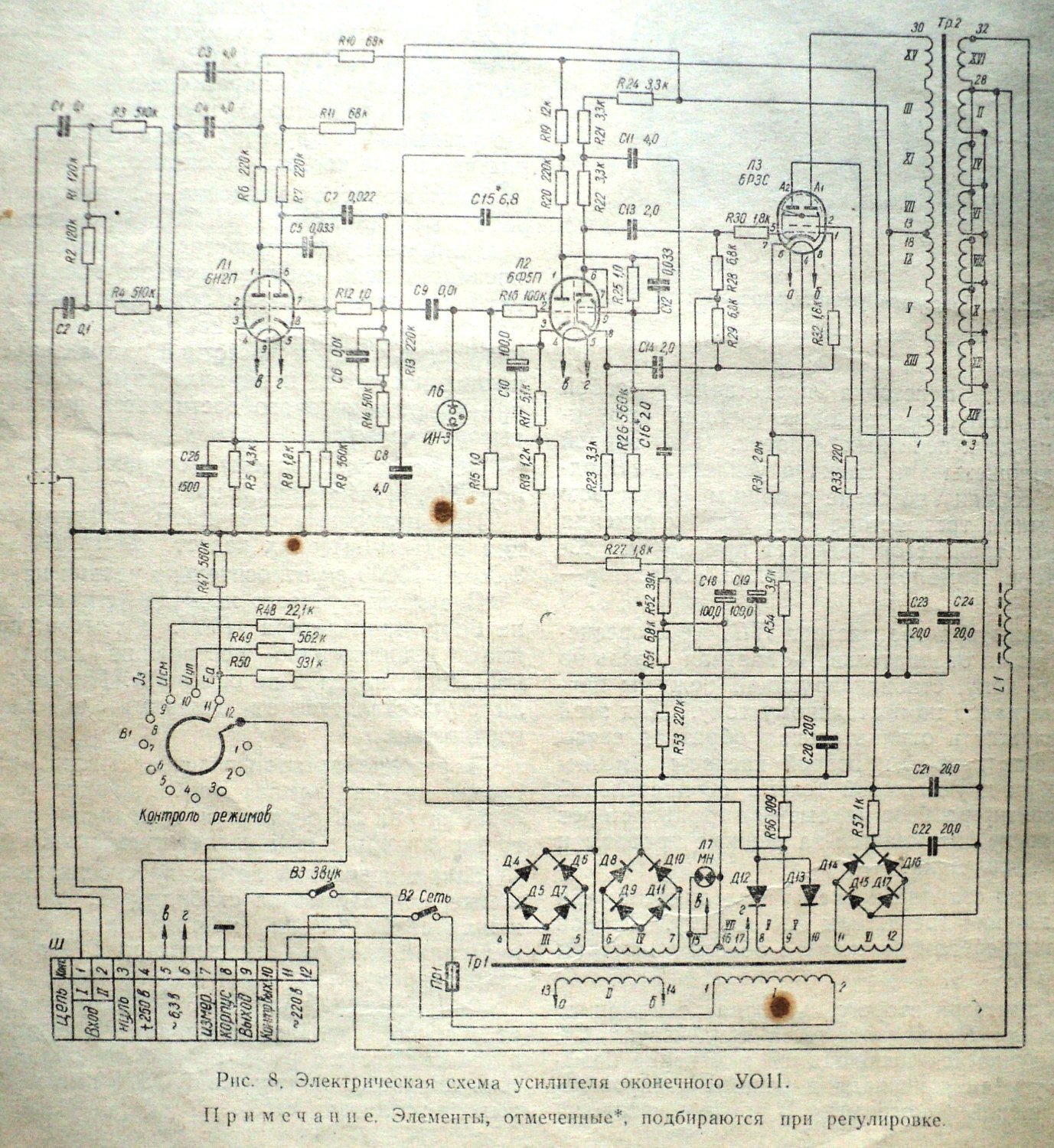

Имею в наличие данные усилки ... медленно и верно настаёт момент приведения их к нормальному выходному сопротивлению акустики ... то есть на 8 оМ.

Прошу совета/помощи как правильно пересчитать/ перемотать выходные трансформаторы со 144 оМ на 8 ом ...:smile-33:



УО-11 (2).JPG


DSC00712 - копия.JPG



Colonel Burrous Local

Colonel Burrous

Posted
Posted

Строим линию нагрузки для данного режима, откуда находим Ra&Raa, затем, задавшись кпд для данного твз, находим активные сопр. первички и вторички, ну и конечно, находим коэф. тр-ции, учитывая Ваши 8 ом. Всё у Цыкина описано ещё в прошлом веке, читайте, там всё просто как ведро с водой.

arcev Enthusiast

arcev

Posted
Posted
25 минут назад, немой сказал:

А по проще если

можно и попроще

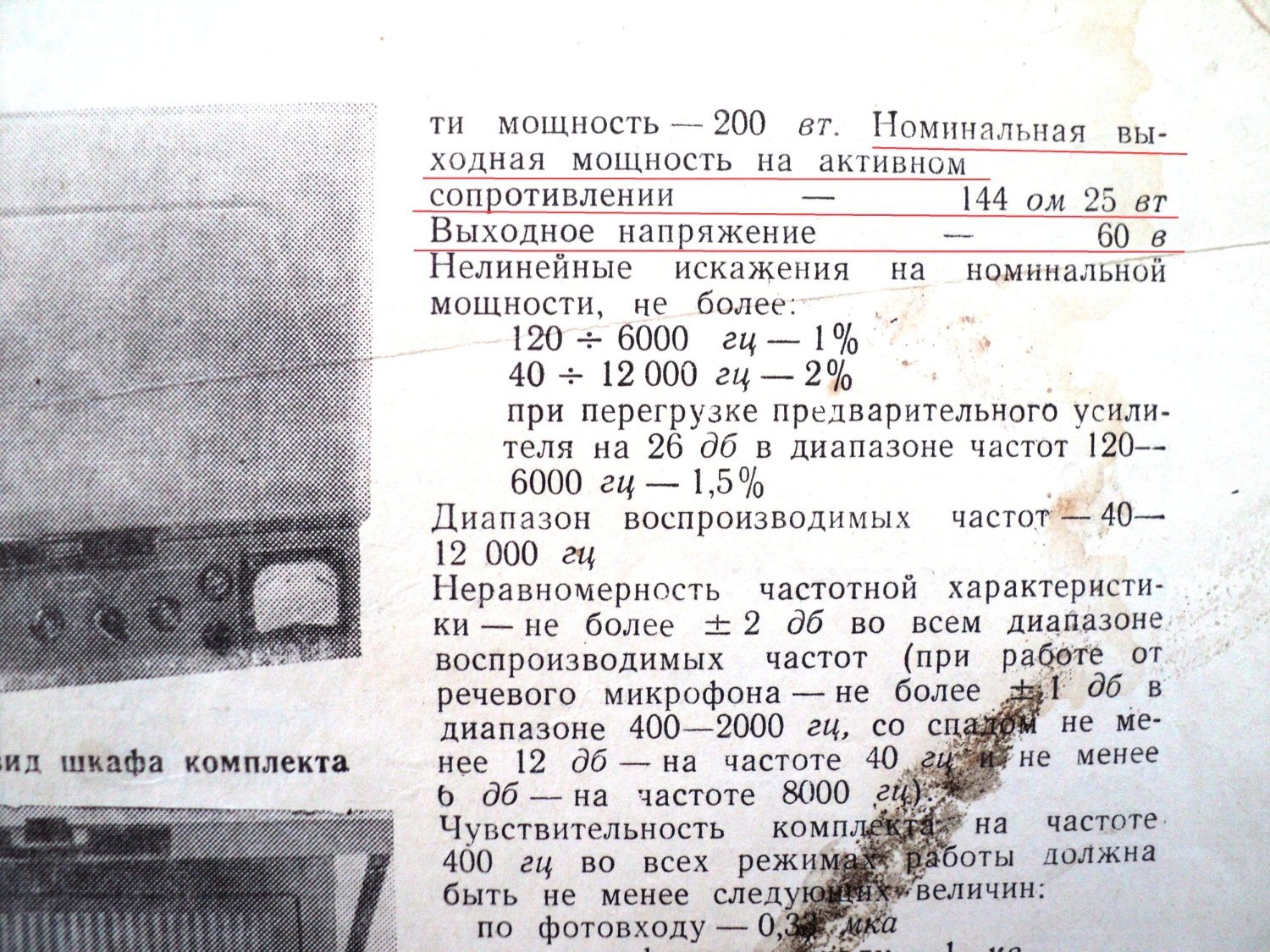

в описании написано - выходное напряжение 60 вольт

нам для нагрузки 8 ом необходимо 14 вольт (грубо)

60 делим на 14, поучаем грубо 4,2 раза

делим 296 на 4,2 получаем 70 витков

суммарное сечение проводов вторички должно быть одинаково



  • Like (+1) 1
Colonel Burrous Local

Colonel Burrous

Posted
Posted
29 минут назад, борис сказал:

Я бы автотранс добавил.

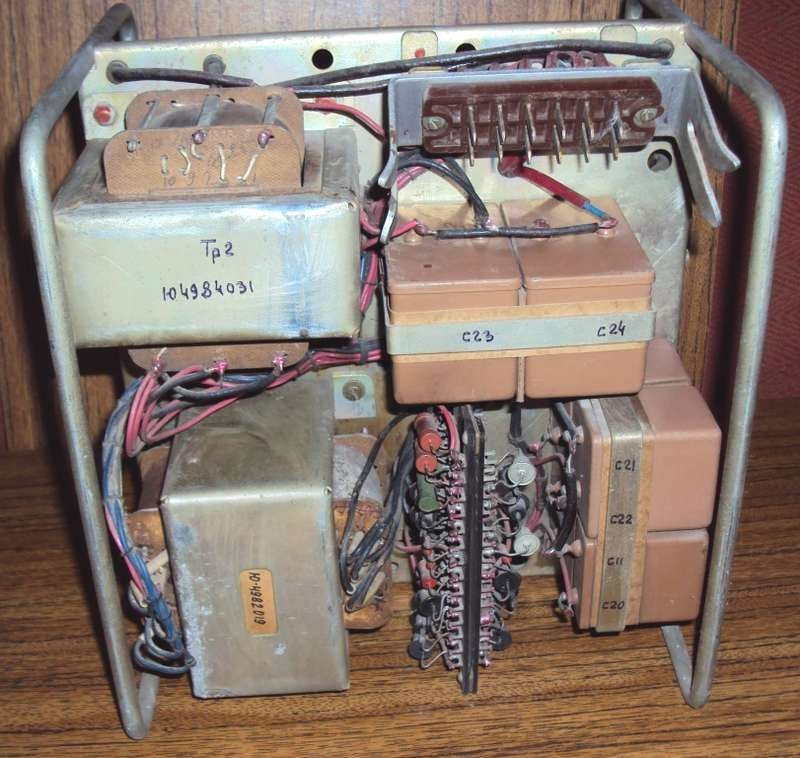

Куда его воткнуть? Место ограничено, да и решение сомнительное в плане "хорошести" в звуке. Этот умзч нуждается в капитальной профилактике, что видно на фото: пропайка всех контактов заново, очистка всех элементов, включая шасси, замена конденсаторов в б/п на большую ёмкость, диоды я бы тоже поменял на ультрафасты . А коль так, то и твз до кучи перемотать и пересчитать.

arcev Enthusiast

arcev

Posted
Posted
4 часа назад, немой сказал:

Прошу совета/помощи как правильно пересчитать/ перемотать выходные трансформаторы со 144 оМ на 8 ом

когда у меня были У100, то реальный совет, если будет слегка фонить, то накал первой лампы, каждый конец через 47н на общий провод

борис Community Regular

борис

Posted
Posted

Намотать можно новый. Мне 0.23 сложно намотать виток к витку.Есть варианты перекоммутации. Поменять вторичку с первичкой (перекоммутировать с последовательно- параллельной и добавив чуть от первички) Например 296х8=2368. Плюс 224х2(4).Это первичка. Остальное вторичка.

Смотря какой нужен результат. Очень не люблю готовые трансы перематывыть, лучше новое железо найти для намотки.

немой Proficient

немой

Posted
  • Author
Posted
2 часа назад, борис сказал:

Я бы автотранс добавил.

Если возможно по подробнее ... что да как ...:smile-33:

1 час назад, arcev сказал:

когда у меня были У100, то реальный совет, если будет слегка фонить, то накал первой лампы, каждый конец через 47н на общий провод

Кинап фонить не будет ...у него на накал 1 и второй лампы  подкинута напруга относительно земли через делитель с обмотки питания второй сетки 6р3с ....

Ещё вопрос относительно обратной связи ... мотать одну обмотку как было для неё или как то по другому посчитать ...:smile-06:

немой Proficient

немой

Posted
  • Author
Posted
Только что, борис сказал:

Смотря какой нужен результат.

Результат нужен в количестве витков вторичной обмотки и обратной связи ... Для полной перемотки выходного транса

Antur Proficient

Antur

Posted
Posted
6 часов назад, немой сказал:

Имею в наличие данные усилки ... медленно и верно настаёт момент приведения их к нормальному выходному сопротивлению акустики ... то есть на 8 оМ.

Прошу совета/помощи как правильно пересчитать/ перемотать выходные трансформаторы со 144 оМ на 8 ом ...:smile-33:



УО-11 (2).JPG


DSC00712 - копия.JPG



А с какой целью восстанавливаете?

arcev Enthusiast

arcev

Posted
Posted
29 минут назад, немой сказал:

Ещё вопрос относительно обратной связи

можно также номинал R27 уменьшить в 4,2 раза , или где-нибудь в середине транса намотать 296 витков тонким проводом

  • Like (+1) 1
Colonel Burrous Local

Colonel Burrous

Posted
Posted

Так у Вас есть много данных, для получения нужного вам результата, смотрите: есть  керн твз, следовательно можно определить габ. мощность и примерный кпд, а оттуда и Ra, зная его можно определить Raa, не строя линию нагрузки. ТВЗ преобразует  Ra  в Raa  в квадратичной зависимости, т.е. в два в квадрате, а активное сопр. первички Вам известно .Дальше, по коэф, трансф. определяем кол-во витков вторички. Всё -в Цыкине, почему читать не хотите?

немой Proficient

немой

Posted
  • Author
Posted
1 час назад, Antur сказал:

А с какой целью восстанавливаете?

Кино смотреть ислушать ...

1 час назад, arcev сказал:

или где-нибудь в середине транса намотать 296 витков тонким проводом

Спасибо ... так и хотел сделать ...:smile-33:

59 минут назад, Colonel Burrous сказал:

есть  керн твз, следовательно можно определить габ. мощность и примерный кпд, а оттуда и Ra, зная его можно определить Raa, не строя линию нагрузки.

Я же писал что на пальцах по простому .... Как Вы считаете трансы по упрощёнке через коэф 50 .,,..

немой Proficient

немой

Posted
  • Author
Posted
3 часа назад, Colonel Burrous сказал:

замена конденсаторов в б/п на большую ёмкость

А на сколько и какие .....

борис Community Regular

борис

Posted
Posted

Если поменять первичку с вторичкой и перекоммутировать последовательно/параллельно получится нагрузка 46 Ом (если не ошибаюсь) Автотранс будет не сложный, еще и отводы на 4 и 16 Ом сделать

немой Proficient

немой

Posted
  • Author
Posted
3 минуты назад, борис сказал:

Если поменять первичку с вторичкой и перекоммутировать последовательно/параллельно получится нагрузка 46 Ом (если не ошибаюсь)

Коллеги ...! Никакой перекомутации делаться не будет ... Будет перематываться выходной трансформатор полностью ...  Витки Анодных обмоток остануться как есть ... вопрос по вторичной обмотке на 8 оМ. ...:smile-33:

Colonel Burrous Local

Colonel Burrous

Posted
Posted
3 часа назад, немой сказал:

Коллеги ...! Никакой перекомутации делаться не будет ... Будет перематываться выходной трансформатор полностью ...  Витки Анодных обмоток остануться как есть ... вопрос по вторичной обмотке на 8 оМ. ...

 Правильно. Теперь нужно найти  Raa. задавшись кпд равным (примерно) 0,92. Это делается легко, т.к. активное сопр. первички Вам известно. Потом считаем коэф. тр-ции и узнав его, умножаем на число витков первички, получаем число витков вторички, проще не бывает. Спрашивайте если чего не поняли. Только не сегодня-готовлюсь на работу, в понедельник могу с вами поговорить. Ёмкость фильта д.б не менее 470мкф, а вольтаж смотрите сами, т.к. мне не известны питающие анодные напряжения Вашего умзч. Небольшое дополнение-снимите лампу 6р3с и измерьте активное сопротивление первички  мультиметром.

TMV Enthusiast

TMV

Posted
Posted

Вторичная  144 ом - 296 витков , в пересчете по известной формуле будет -

Вторичная  8 ом - 66 витков ( 8,1 вольт , среднее 7-8 вольт )

Обратная связь - 296 + 148 = 444 витка, так и остается.

По новой намотке 66 + 378 = 444 витка.

немой Proficient

немой

Posted
  • Author
Posted
52 минуты назад, TMV сказал:

Обратная связь - 296 + 148 = 444 витка, так и остается.

16 обмотка/148 витков -это на контрольный динамик , к обратной связи вроде как отношения не имеет ...

Что касается вторичной обмотки ... то получается 70 витков ... по моим расчётам тоже ...:smile-33:

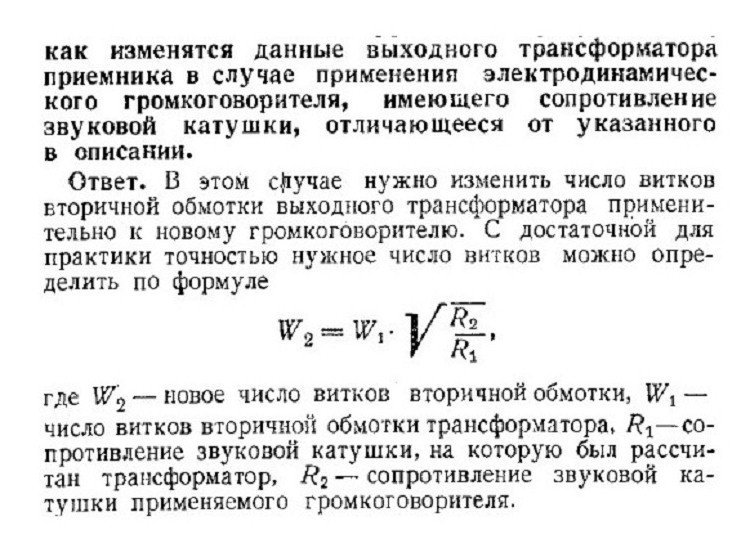

Фото из старого журнала Радио ...

перерасчёт витков вых транса при изменении сопротивления.jpg

немой Proficient

немой

Posted
  • Author
Posted
5 минут назад, Colonel Burrous сказал:

Точность-плюс/минус километр, если так считать, но если Вас это не волнует, то делайте по этой формуле.

Журнал из 50-х ... на тот момент было всё нормально ...

Но Я подожду Вас и посчитаем ещё раз ...:smile-33:

Colonel Burrous Local

Colonel Burrous

Posted
Posted
1 час назад, немой сказал:

Но Я подожду Вас и посчитаем ещё раз

Правильно, не зная Raa, невозможно определить коэф. тр-ции, а без него, невозможно узнать число витков вторички. Это следует из теории расчёта твз. Топикстартер, не забудьте, измерить активное сопротивление первички, между анодами 6р3с. Без этого параметра расчёт невозможен.
