Пентодный драйвер для триодного оконечного каскада

Юрий_Б

By Юрий_Б
in Valve

 Share

Recommended Posts

Guest

Guest

Posted
Posted
В 28.11.2022 в 09:27, ДимДимыч сказал:



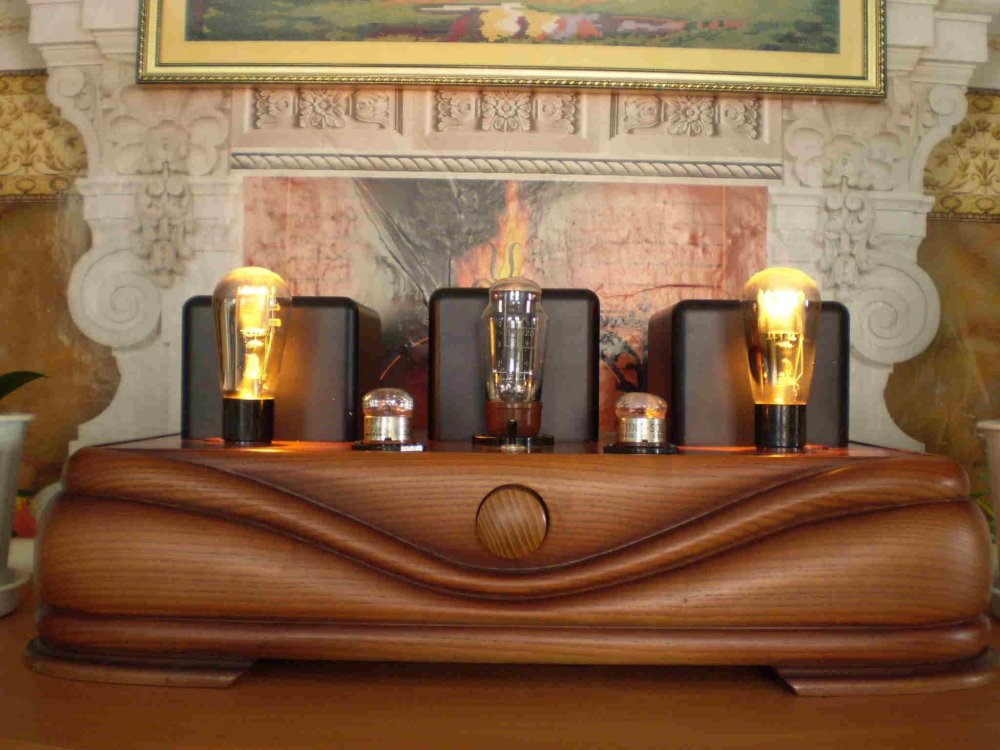

P1010003 (12).JPG

Поддерживаю пентод как драйвер к примонакальным триодам. Идеальное сочетание.

  • 2 months later...
  • Replies 118
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Схема моноблока WE717A+УО186  для Сергея2005. Основа с зарубежного сайта.   Я 2 усилителя делал на этом пентодике:  717+45 и 717+10. В общем  хороший музыкальный шустрый пентодик.

Сергей Ал.
Сергей Ал.

br.djvu

ДимДимыч
ДимДимыч

Мой конечный драйвер на 36А  к вольфрамовому прямонакалу  UX210.  Но и как обычно бывает...начинаются всякие сомнения, воспоминания о звуке с пентодами семейства 6Ж7..наших и ваших.  Звук нравилс

Posted Images

sergejj2005 Enthusiast

sergejj2005

Posted
Posted

Уважаемые коллеги, возвращаясь к УО186 и вариантам драйверов к ней, исходя из вашего опыта, в кУпе в межкаскадным трансформатором какую наиболее "звучащую" лампу применить? И нужен ли он - межкаскадник? Привязан к уже имеющимся Hammond 126B (5кил).

Из того на что глаз положил: 10ж12с и 36А.

johnson1496 Master

johnson1496

Posted
Posted

Возьмите мою схему для 211, использовал для УО186. В конце концов межкаскадник нагружен 71 триодом, но 2А3 тоже очень неплохо.

johnson1496 Master

johnson1496

Posted
Posted

Как бюджетный драйвер 6П9 очень неплох, только катодный резистор не шунтируйте конденсатором - звук портится ощутимо.

Кружка Local

Кружка

Posted
Posted
3 часа назад, johnson1496 сказал:

Возьмите мою схему для 211, использовал для УО186.

Для этих 2_х ламп драйвер весьма разный просится.

  • Like (+1) 1
johnson1496 Master

johnson1496

Posted
Posted

Если не привязываться к питанию выходной лампы и не заходить в сеточные токи, т. е. согласно даташиту на 211 разници нк вижу.

  • 1 month later...
sergejj2005 Enthusiast

sergejj2005

Posted
Posted

А пробовал ли кто в качестве драйвера к УО186/45 триоду применить лампу 6j5? Поделитесь пжл схемой и впечатлениями



sergejj2005 Enthusiast

sergejj2005

Posted
Posted
В 15.02.2023 в 17:54, johnson1496 сказал:

Возьмите мою схему для 211, использовал для УО186. В конце концов межкаскадник нагружен 71 триодом, но 2А3 тоже очень неплохо.

Покажите Вашу схему для 211

ВКН Local

ВКН

Posted
Posted

Например, 2 шт 6J5 расположить вертикально (схемотехнически) . И Кус достаточен и теме соответствует.

  • Like (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
Posted
17 часов назад, sergejj2005 сказал:

Покажите Вашу схему для 211

 Сергей!   Зачем ты над собой издеваешься?  Что ты ищешь , какой грааль?

Давай данные силовика и я тебе конкретно нарисую схему, а ты тупо скопируешь!

Данные твз тоже.

Всё!

    Вот из этих пентодов выберем с тобой тебе нужный...ориентируясь на силовик.

10Ж12С, 7Ж12С, EF37, 6Ж7, WE717A ( она тебе приглянулась, но я бы её особо не советовал...)

Будет просто волшебный звук.

Если хочешь с межкаскадником, то это не ко мне.

Если  2 каскада на 6j5, то я тоже не помощник.

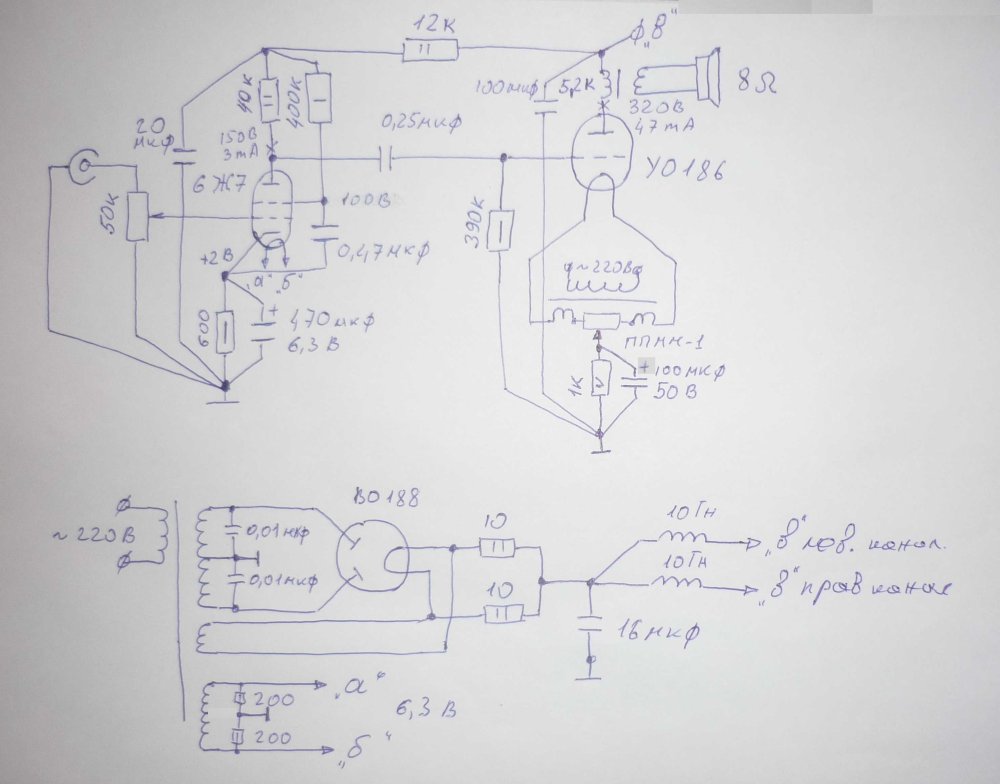

  Кстати немного выше хорошая схема alnsu, но ты её в упор не замечаешь.

  Немного пересчитать под твой силовик и всё.

  • Like (+1) 1
johnson1496 Master

johnson1496

Posted
Posted
23 часа назад, sergejj2005 сказал:

Покажите Вашу схему для 211

Не вопрос. Естественно, нужно обеспечить задержку подачи высокого.62.jpg.bb7d5e6583eb53df5829ac114858be4b.jpg

  • Thanks (+1) 2
johnson1496 Master

johnson1496

Posted
Posted

Хотя сейчас схема входного каскада и раскачки выглядит иначе. Причины банальны: жду, пока изготовят шасси усилителя и совершенно случайно нашел в тумбочке пару блэкгейтов - шунтировать катодные резисторы емкость маловата, а сделать качественное смещение - самый раз


ДимДимыч Mentor

ДимДимыч

Posted
Posted

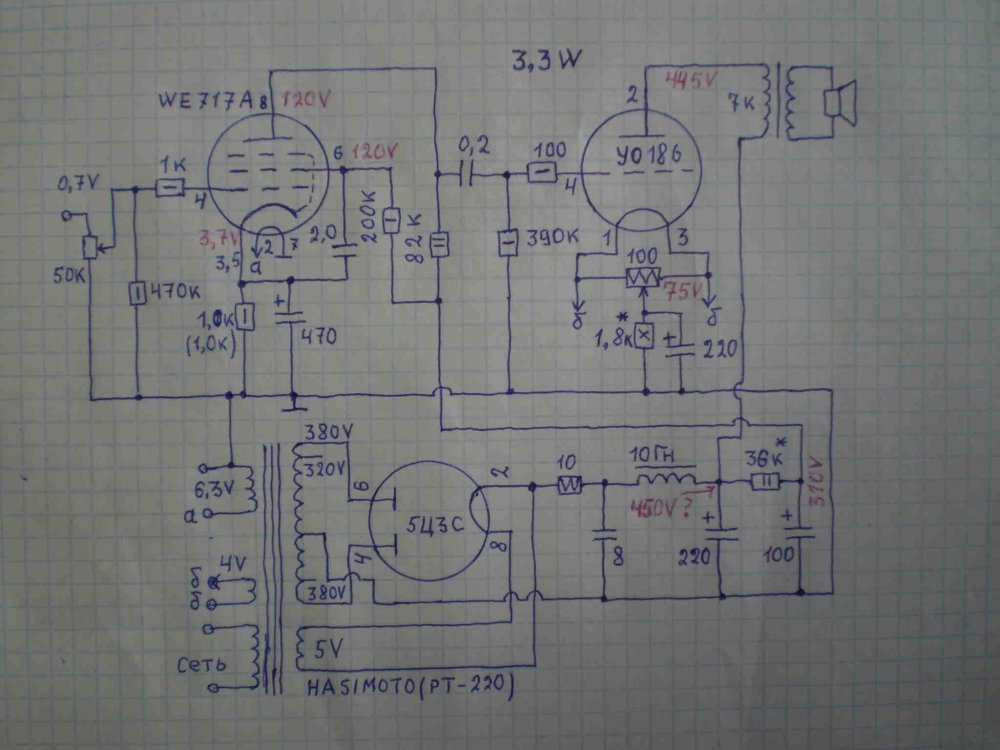

Схема моноблока WE717A+УО186  для Сергея2005.

Основа с зарубежного сайта.

  Я 2 усилителя делал на этом пентодике:  717+45 и 717+10.

В общем  хороший музыкальный шустрый пентодик.

Единственно по идентичности они сильно "гуляют",  но не нужно фанатично зацикливаться на этом, а просто слушать музыку.

  Теперь по отладке:

Силовики у Сергея хашимото рт-220.

1)  Посчитать катодный резистор 1,8к*  по вахам  уо186 исходя из полученного анодного напряжения.

Сколько там выйдет  не представляю, эти силовики даже в руках не держал.

450В это моё имхо.

2)  И потом подобрать резистор фильтра 36к* для получения питания каскада 310 вольт.

    И на этом всё.

------------

Сергей, как сделаешь...если конечно не передумаешь, то помогу уточнить с режимами.



Изображение 039.jpg

  • Like (+1) 4
  • Thanks (+1) 1
sergejj2005 Enthusiast

sergejj2005

Posted
Posted
35 минут назад, ДимДимыч сказал:

Сергей, как сделаешь...если конечно не передумаешь, то помогу уточнить с режимами.

Дмитрий, спасибо тебе за подарок!

Назад пути нет, выходники куплены, силовики - тоже.

Ламп УО у меня достаточно , 717ые - почти в наличии.

Остаётся дело за малым - найти кто сможет сделать хорошие корпуса моноблоки и выложить готовое изделие здесь на обозрение по завершению десятилетнего проекта))



sergejj2005 Enthusiast

sergejj2005

Posted
Posted
1 час назад, johnson1496 сказал:

Есть пара-тройка 717, без особого желания могу расстаться. Если есть интерес напишите в личку.

В ЛС.
