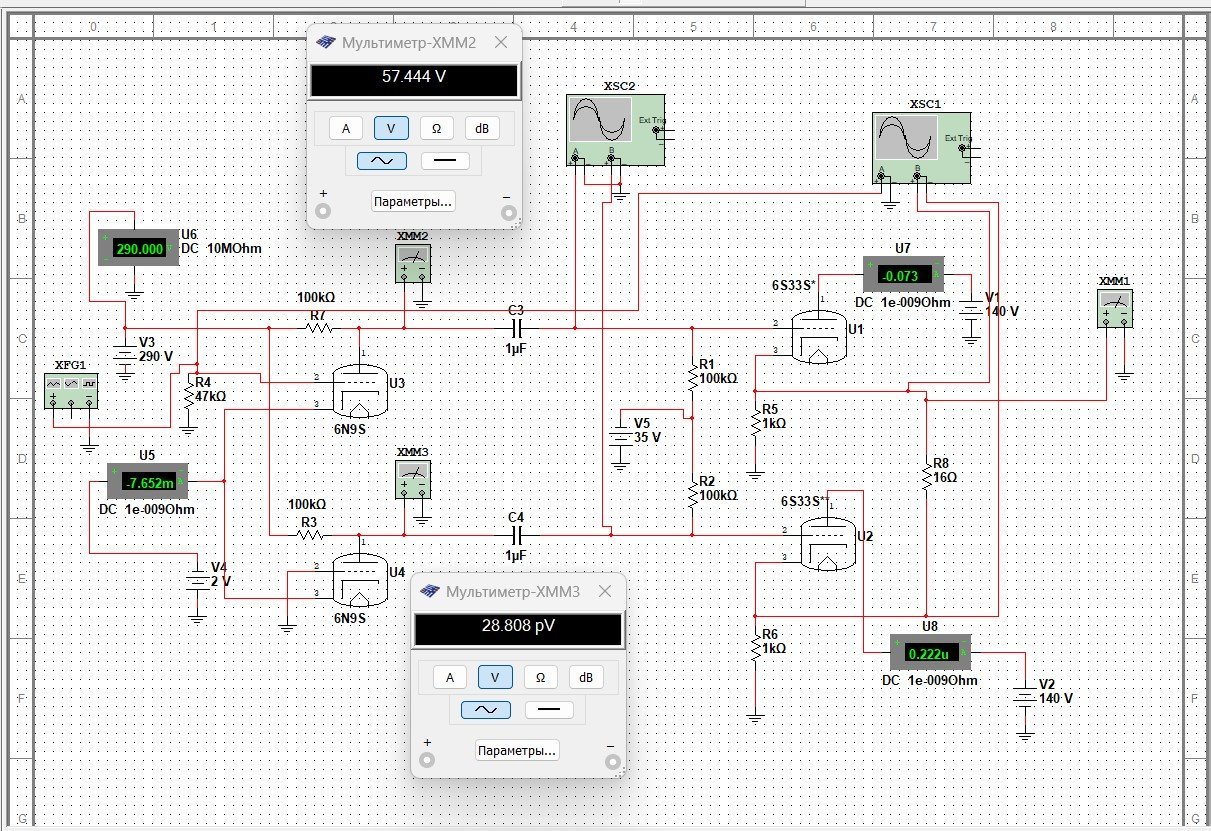

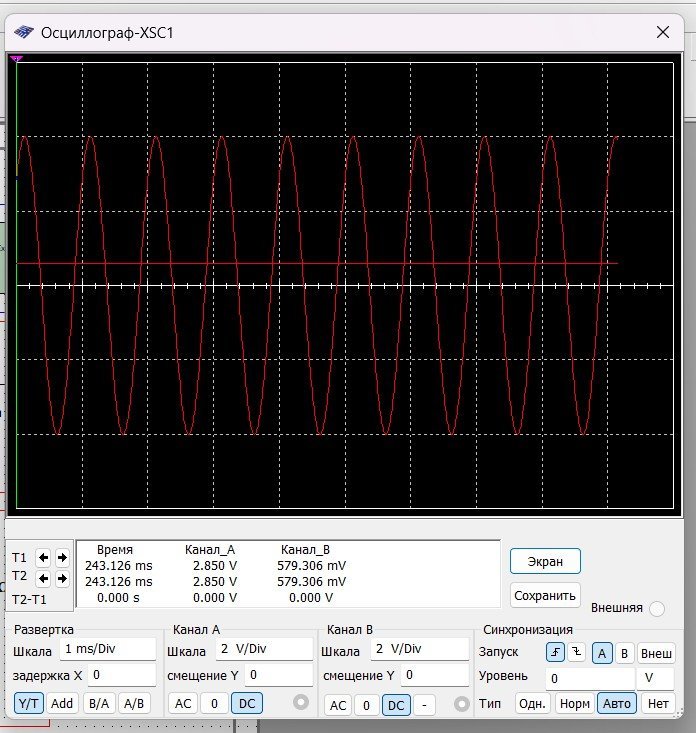

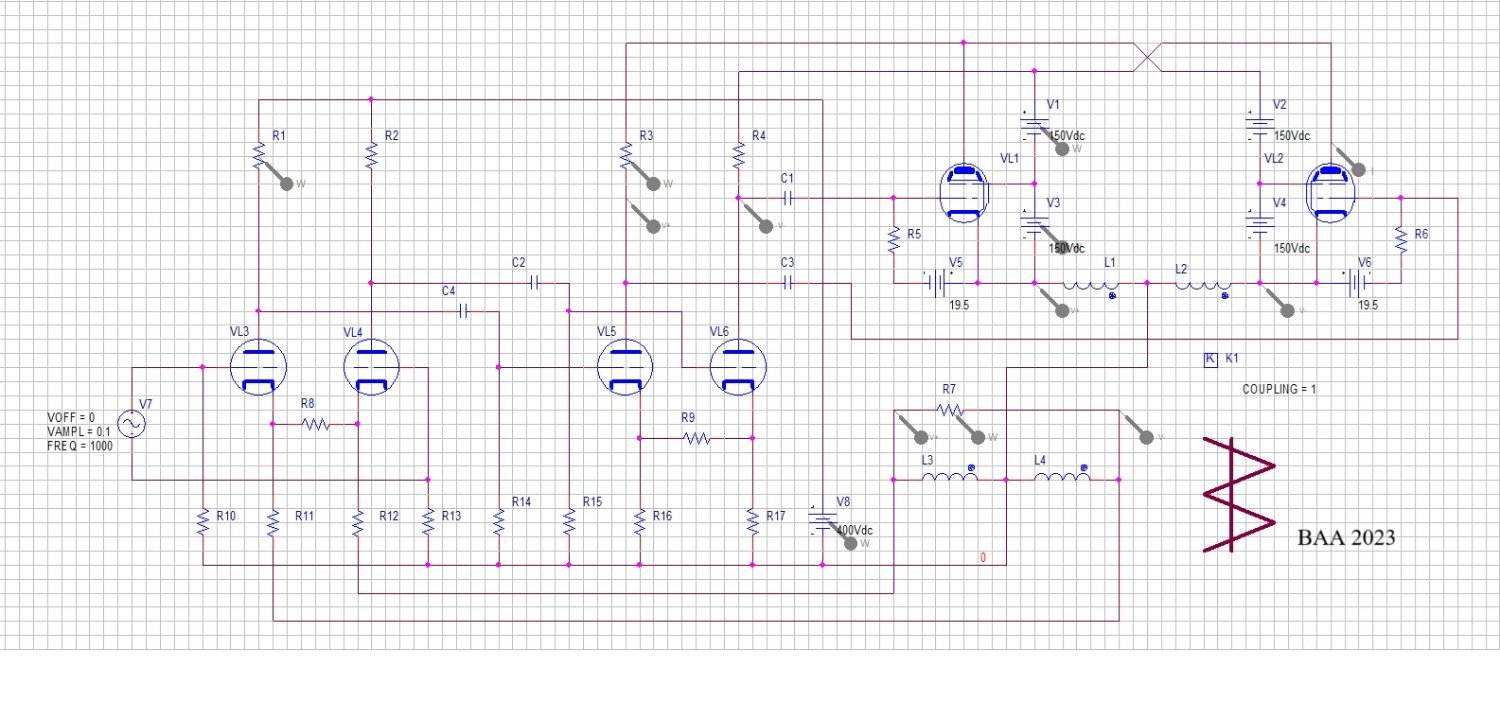

Что то совсем не рулится эта схема в Мултисиме.  Что не так делаю? Синус это сигнал генератора. прямая это сигнал с нагрузки 16 ом. Подавал минус питание на противоположные катоды, та же картина.

Снимок экрана 2025-12-24 215309.jpg

Снимок экрана 2025-12-24 215737.jpg

Posted

Вы, конечно, вольны пользовать любой симулятор. В последнее время развелось (в основном из-за мощности процессоров и окончания патентов) без меры. Даже в знакомом вузе свой написали. Там главное сделать автоматизацию создания матрицы уравнений, а далее - неявный метод трапеций. Это к чему.
Есть "старый" LTSpice и собственно PSpice от Оркада. Модно стильно молодежно. Везде есть.
Что вы хотите от программы с первым стабильным релизом от 2022 года...
Опыт прийдет со временем. Ждите пользователя именно Мультисима...
P.S. Чем аккуратнее нарисована схема, тем легче в ней разбираться.

  • Like (+1) 3
Posted

Да в том то и дело что 10-я версия показывает одно, 14-я другое. Хоть бы какой то проект был эталонный. А так в поле ветер..в этой самой дым.

Posted

Тут до нагрузки еще далеко..Тут предварительный не работает. Вернее работает только верхняя лампа.





Posted

А что за схема? В человеческом виде. Картинки из сима меня расстраивают так же, как длинные слова расстраивали Винни Пуха.



Posted

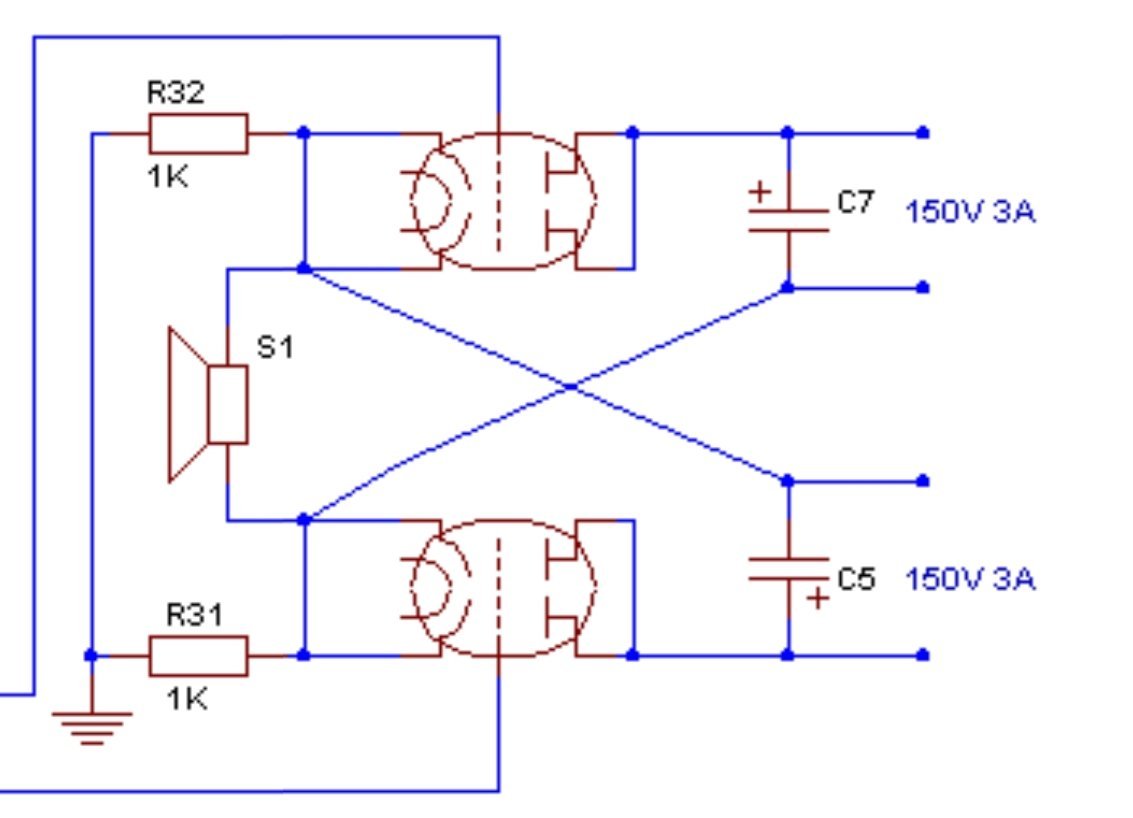

:smile-59: Наш любимый Цирклотрон от Улдыса. Спасибо за внимание конечно, но я уже не хочу тратить свою жизнь на это. Удалил. Можно удалить этот мертворожденный пост.

Posted

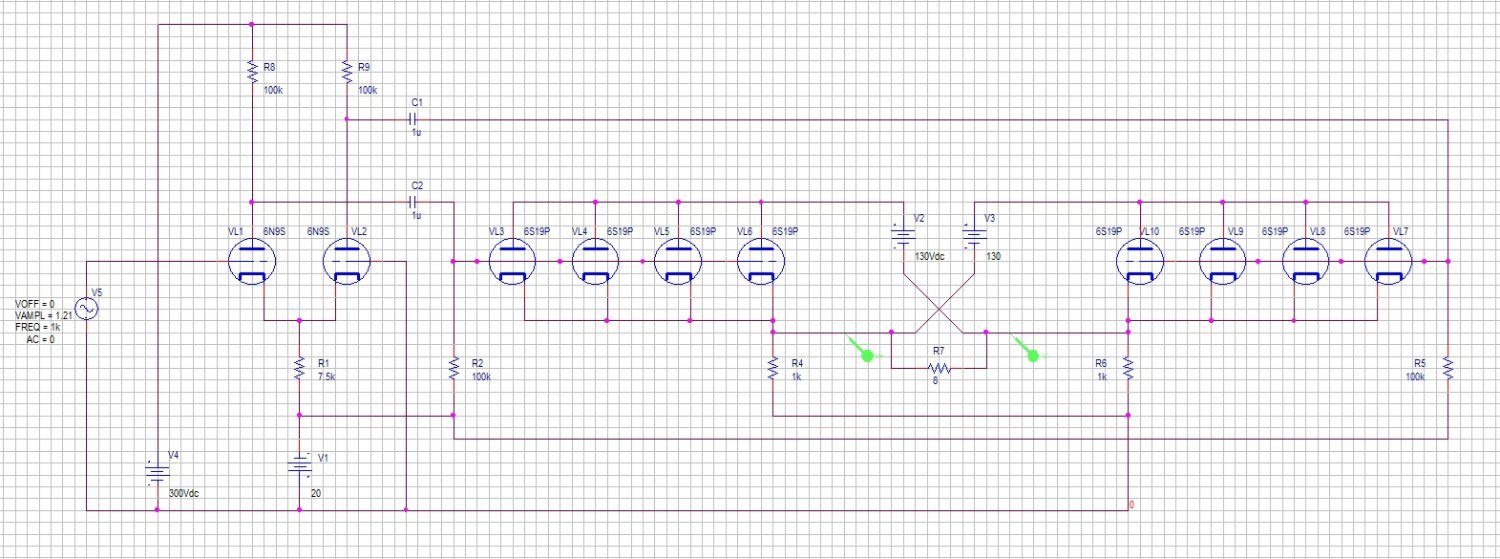

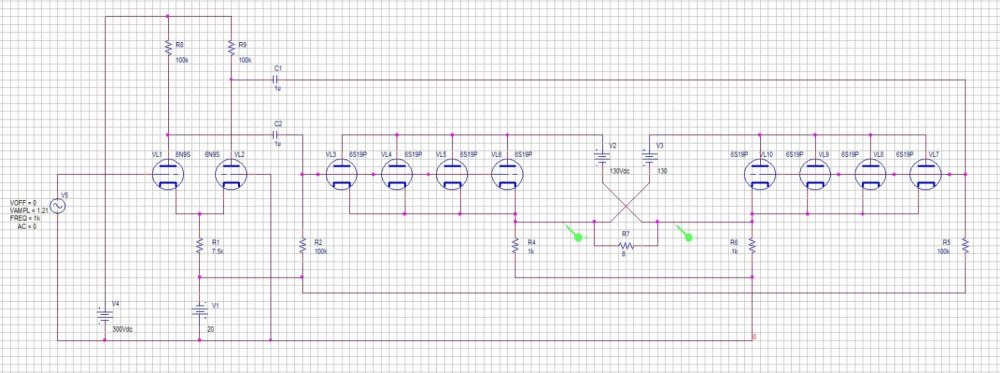

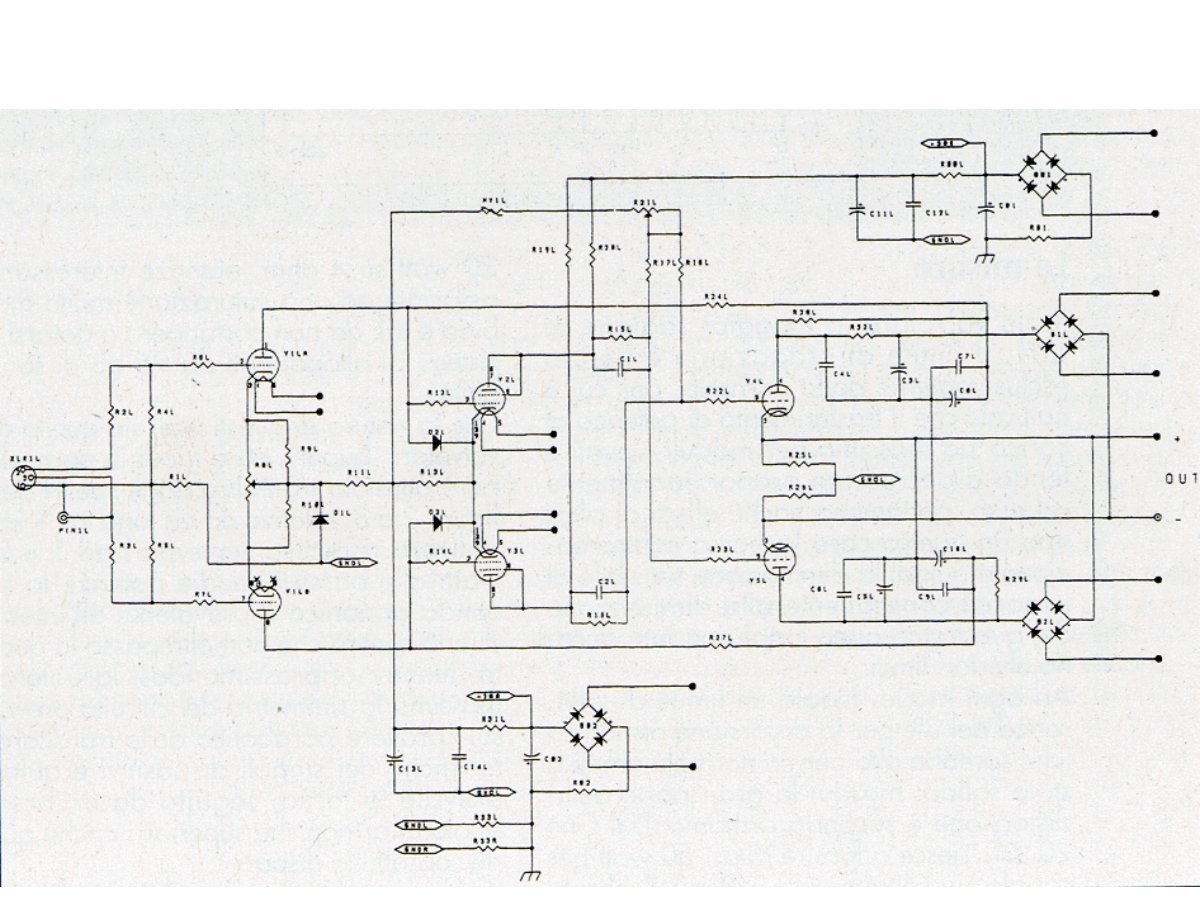

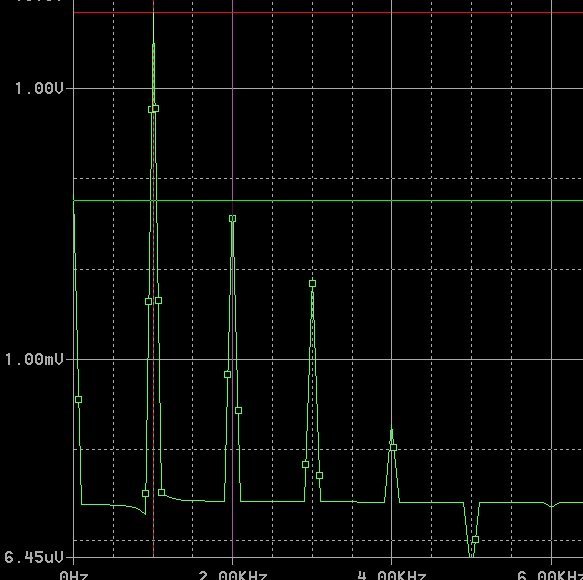

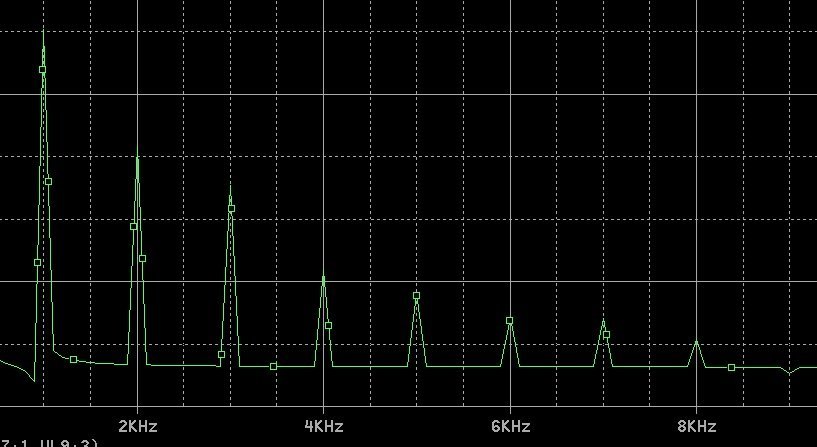

Если это "ТО", что имеется в виду. Ничего не "оптимально", установлено 150В на анодах предвыходного и 30Вт на анодах выходных (итого 240). Чтобы что-то получить, да без транса, надо бы "супчику горяченького, да с потрошками" еще каскадик, да на пентоде, да с ООС с обеих концов выхода, да с вольтодобавкой, при чуствительности вольта в 3-5. Как в 9007 от Филипса. И  то не факт, что выйдет...



Posted
9 minutes ago, Stan Marsh said:

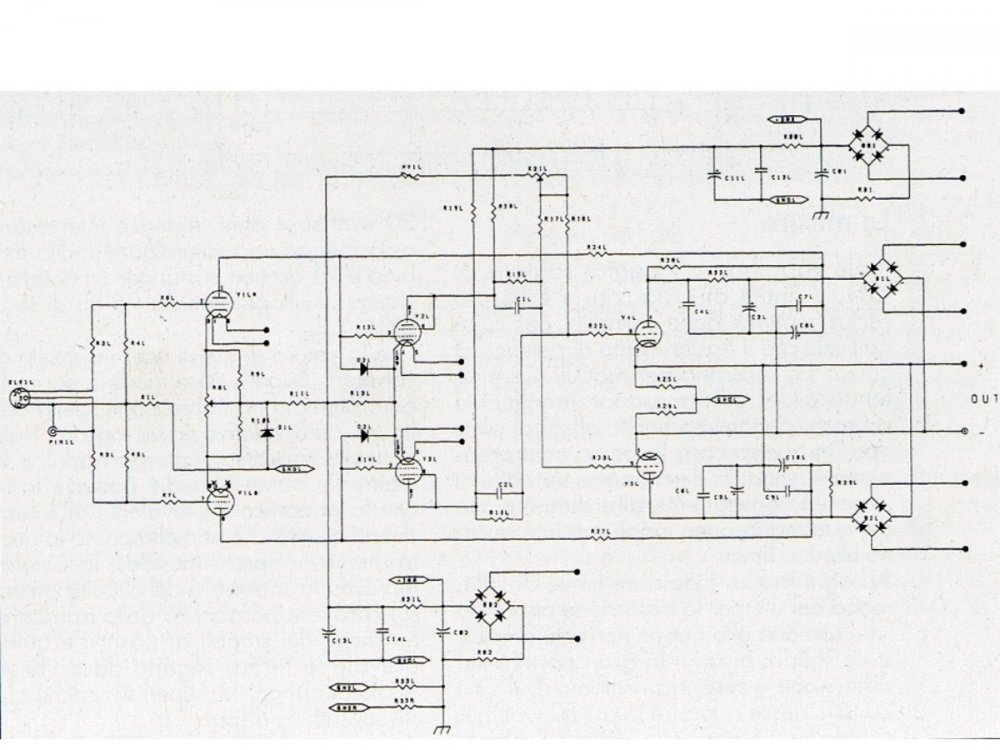

Как у GRAAF, например.

Пойдет.
Cсылка на немецкий "музей" хорошая. Без крутизны, присущей биполярным транзисторам/СИТ-ам/латеральным полевикам, в порадке уменьшения, без ООС ничего интересного. Даже на биполяных надо хорошо понимать что делаешь...
Помнится тут хихикали над Пассом, который Нельсон, часто без ООС и на двух деталях... всё не так, как кажется.

Posted

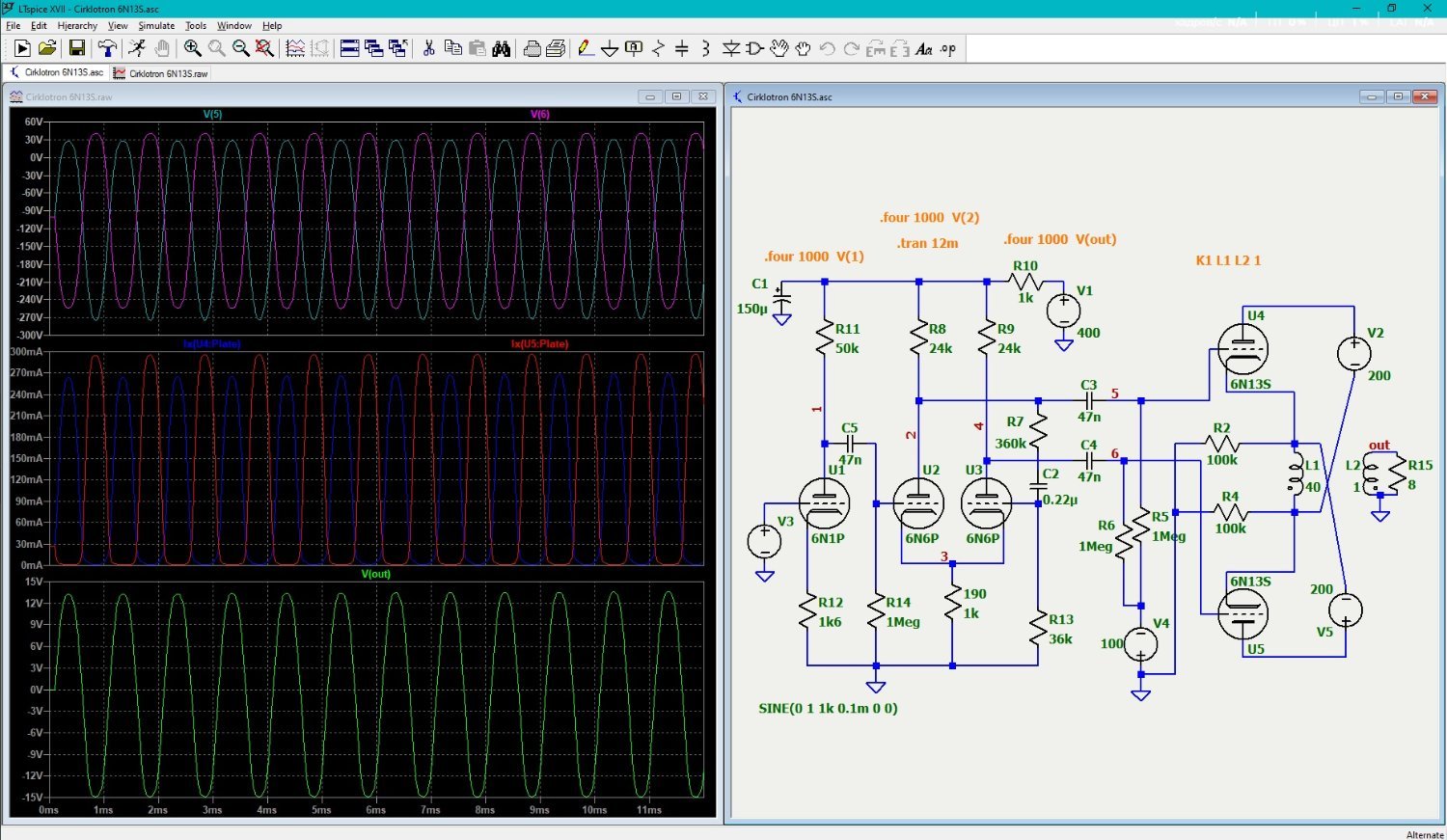

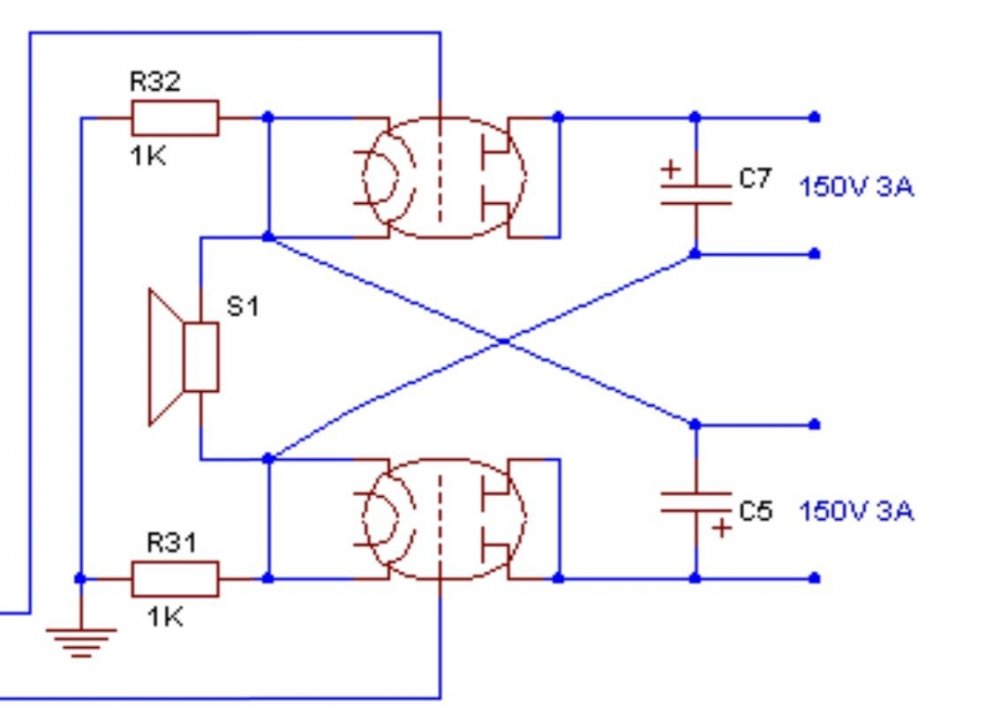

В LTspice работает без проблем. Баловался, ничего выдающегося не обнаружил.


Очень геморная конструкция с четырьмя изолированными(плавающими) источниками питания. Ради чего...

Posted
6 hours ago, ТимВал said:

В LTspice работает без проблем. Баловался, ничего выдающегося не обнаружил.

Именно так, LT не пользую, потому как уже дцать лет пользуюсь PSpice. Плюс модели не всегда переделать можно, параметры не совпадают. Но установлен, многие в нем постят, чтоб схему не перерисовывать. После ухода разработчика, AD стали "улучшайзить", видимо чтоб роялти не платить - короче не нравится.
И по цирклотрону.
Как всегда, для устройства с фактическим высоким выходным, ничего другого, кроме ООС, не остается - смотрим R-R операционники, для примера. Хотя пару ватт получить выйдет. Многим не то, чтоб хватает - даже нравится.

  • 1 month later...
Posted
В 25.12.2025 в 16:25, ВАК сказал:

:smile-59: Наш любимый Цирклотрон от Улдыса. Спасибо за внимание конечно, но я уже не хочу тратить свою жизнь на это. Удалил. Можно удалить этот мертворожденный пост.

:smile-03:

Posted
В 25.12.2025 в 01:58, ВАК сказал:

Что то совсем не рулится эта схема в Мултисиме.  Что не так делаю? Синус это сигнал генератора. прямая это сигнал с нагрузки 16 ом. Подавал минус питание на противоположные катоды, та же картина.

Снимок экрана 2025-12-24 215309.jpg

Снимок экрана 2025-12-24 215737.jpg

Там вроде в катодах первой лампы батарейка не той полярности поставлена.

  • 5 months later...
Posted
В 25.12.2025 в 04:58, ВАК сказал:

Что то совсем не рулится эта схема в Мултисиме.  Что не так делаю? Синус это сигнал генератора. прямая это сигнал с нагрузки 16 ом. Подавал минус питание на противоположные катоды, та же картина.

Снимок экрана 2025-12-24 215309.jpg

Снимок экрана 2025-12-24 215737.jpg

Здравствуйте,
Есть ли для Мультисима модели советских ламп? Хотя-бы тех, которые применяются в этой схеме...
