И ещё один на 6Ф1П

Stan Marsh

By Stan Marsh
in Analog

 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Всегда привлекала идея собрать ФК на триод-пентоде, лет тридцать назад макетировали варианты на 6Ф1П и 6Ф12П, последний совсем не взошёл, а вот на единичке получился вполне. Единственное неудобство - кучка деталей обвязки на пальчиковой панельке, гораздо лучше делать на печатке. Но до законченный конструкции руки всё не доходили, а тут на студию подогнали вполне готовую вещь от отечественного производителя, который любезно разрешил поделиться схемой, измерениями и восторгами. Итак:

Принципиальная схема F1.jpg

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

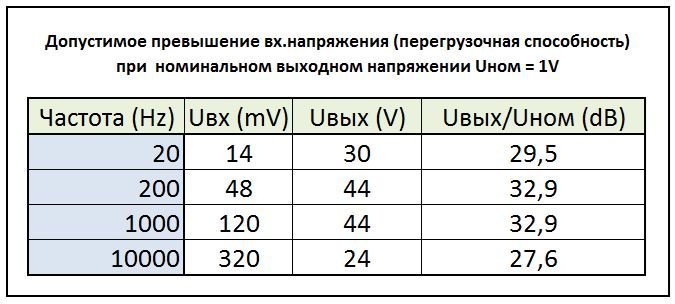

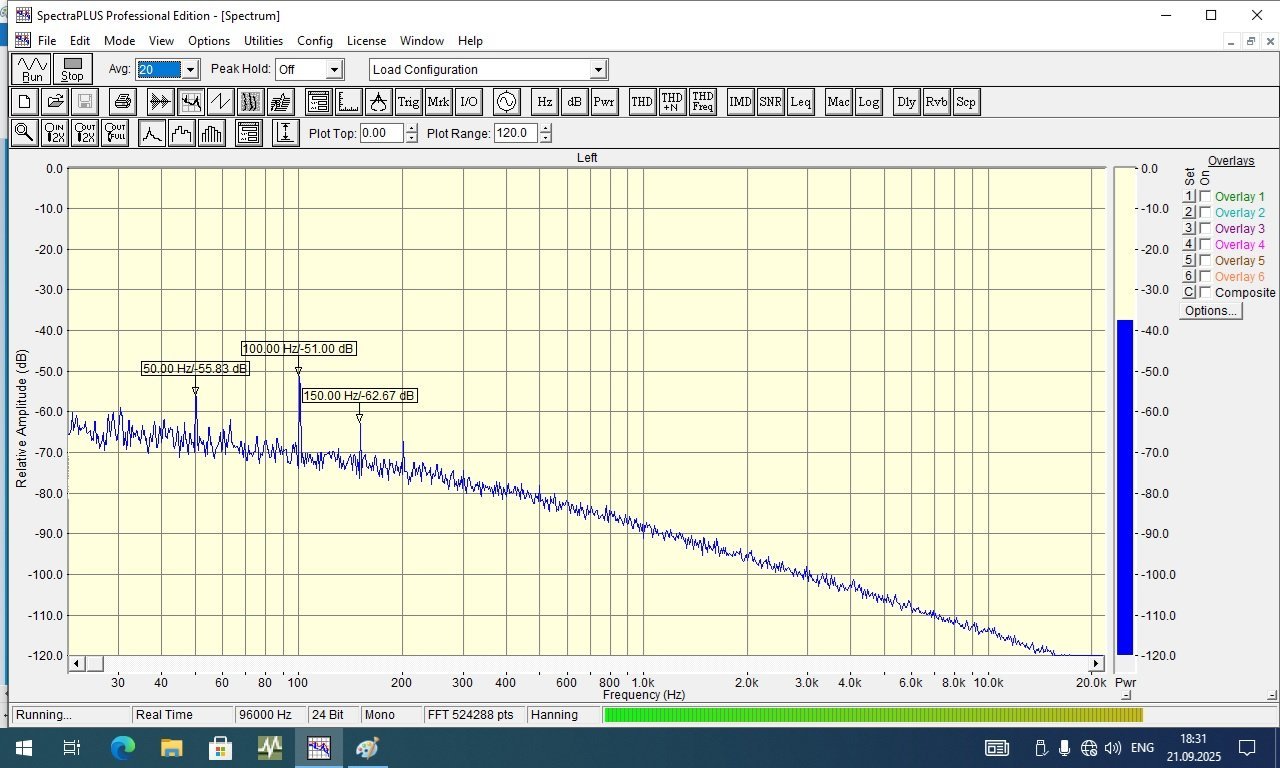

Лампы в экранирующих колпачках, они из магнитомягкой стали, вот картинка без них:

Шум фк без колпачков.jpg

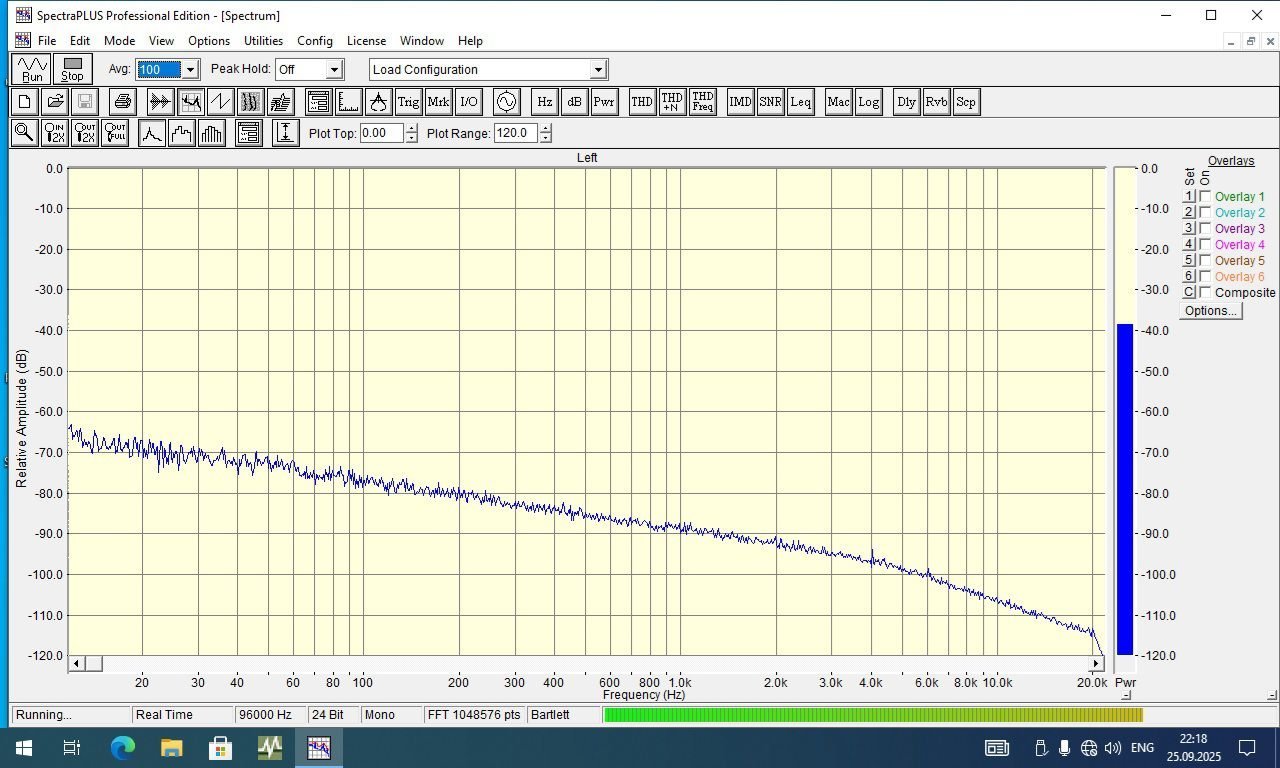

Картинка с ними:

Шум с экранирующими колпачками.jpg





  • Like (+1) 1
  • Smile 1
Климентий Local

Климентий

Posted
Posted
3 часа назад, Stan Marsh сказал:

Всегда привлекала идея собрать ФК на триод-пентоде, лет тридцать назад макетировали варианты на 6Ф1П и 6Ф12П, последний совсем не взошёл, а вот на единичке получился вполне. Единственное неудобство - кучка деталей обвязки на пальчиковой панельке, гораздо лучше делать на печатке. Но до законченный конструкции руки всё не доходили, а тут на студию подогнали вполне готовую вещь от отечественного производителя, который любезно разрешил поделиться схемой, измерениями и восторгами. Итак:

Принципиальная схема F1.jpg

А транзисторы тут для чего? 🤔

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
34 минуты назад, Климентий сказал:

А транзисторы тут для чего? 🤔

Я задавал такой вопрос разработчику, ответ был таким:

КТ940-снижает внутреннее сопротивление источника экранного напряжения, тем самым устраняется ООС на НЧ по экранной сетке. IRF610 - включён в гибридном SRPP, это увеличивает Кус и уменьшает выходное сопротивления до той величины, когда хорошо будет работать любой межблочный кабель.

———

В моём старом ФК транзисторов не было, я их после ВУЗа недолюбливал. Сейчас почти примирился с их использованием.

Климентий Local

Климентий

Posted
Posted

Ну к кт940 претензий нет, понятно что ониддя питания сетки... Но вот к гибридному српп ... Странный подход... А если нижний этаж тоже на транзисторе сделать српп? Параметры еще улучшатся? А если всю схему на транзисторах собрать то будет еще лучше по параметрам... Но мы же тут лампы любим... 😁 хотя может я загоняюсь... 🤔

  • Smile 2
  • Hmm... (-1) 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
4 минуты назад, ВКН сказал:

Станислав, а платы имеются?

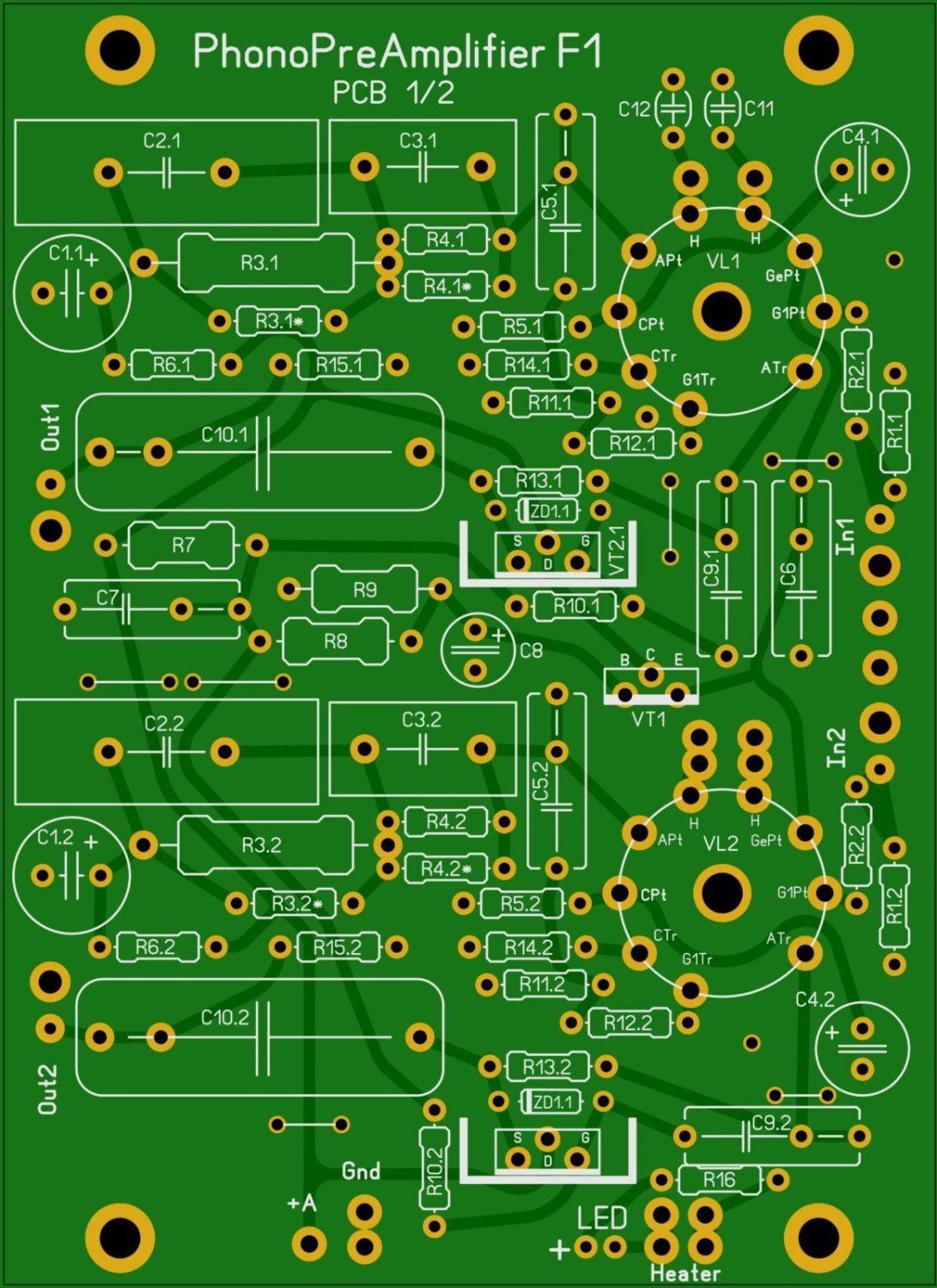

У меня только файлы под односторонний монтаж, если надо, выложу. А производитель, насколько мне известно, собирается выпускать КИТы такого ФК.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
On 12/4/2025 at 2:53 PM, Stan Marsh said:

Картинка с ними:

Картридж не подключен?
И питание в отдельной коробочке?

medtehnik Apprentice

medtehnik

Posted
Posted

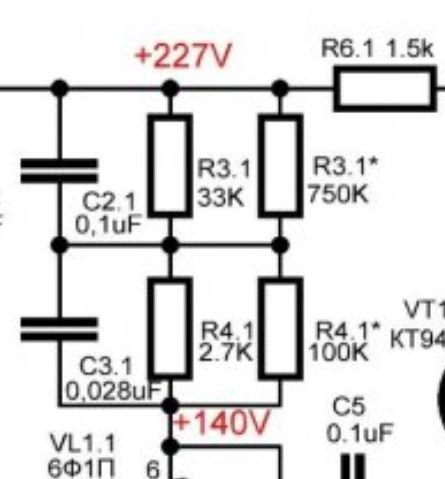

Как изменить коррекцию чтобы превратить корректор в усилитель воспроизведения с tay 50 сам не силен в этом.



riaa 6f1p.JPG
