Проект акустики на 8ГД-1-25 и 10ГДШ-36К

Den101
 Share

Recommended Posts

Den101 Proficient

Den101

Posted
Posted

Приветствую, коллеги!

Надумал соорудить двухполосные колонки на этих динамиках. Корпус - ЗЯ из фанеры 15мм. Объём басовой секции ~90л, средника ~50л. Внутри будут распорки и войлочный подбой.

Цель проекта - попытка получить АС, адекватно работающую в формате 2.0 с неплохой чувствительностью и +/-вменяемыми размерами.

Волнует только вопрос - нормально ли сошьются дины на 8 и 4Ома и как рассчитать фильтр на частоту раздела 500 Гц?



Den101 Proficient

Den101

Posted
  • Author
Posted

Бегло изучив готовые конструкции на этих динамиках увидел, что практически все они в исполнении ЗЯ. Автомобильный сабвуфер у меня ЗЯ на 8ГД - басит здоровски и бас довольно четкий, (попробовал поставить с ФИ сабвуфер - бас как будто оторван от остальной композиции - явно просится подстройка фазы, но в моём усилителе её нет), динамик довольно выносливый - менял в нём только косички.

В открытом исолнении боюсь баса маловато будет. Я все-таки много электронки слушаю.

А насчёт выбора СЧ на 10ГДШ - у меня пара колонок Романтика (тоже ЗЯ кстати) на них - звук довольно душевный и ВЧ мне хватает (с моей АЧХ ушей))).

akustic Community Regular

akustic

Posted
Posted

Так и сделайте ЗЯ для 8Гд и ОЯ для ШП, как и предложит Константин. Будет удовлетворительно и широкополоснику будет полегче..

Михаил SM Local

Михаил SM

Posted
Posted
13 минут назад, akustic сказал:

Так и сделайте ЗЯ для 8Гд и ОЯ для ШП, как и предложит Константин. Будет удовлетворительно и широкополоснику будет полегче..

Середина , восьмерка по направленности (нет бокового излучения) -это радикальные преимущества перед любым закрытом акустич. оформлении .  Тем более 10гдш- 36к высокодобротный , Qt не ниже 0,7 .   8ГД-1-25  лучше , конечно , в ЗЯ .





  • Thanks (+1) 1
Goofnm Proficient

Goofnm

Posted
Posted
В 17.10.2025 в 08:41, Den101 сказал:

на 8 и 4Ома

Я как-то не понимаю использования динамиков с разным сопротивлением.  Разве на одном из них не будет всегда выделяться в 2 раза больше мощи?  Тут не до ящиков.

Den101 Proficient

Den101

Posted
  • Author
Posted
48 минут назад, Goofnm сказал:

Я как-то не понимаю использования динамиков с разным сопротивлением.  Разве на одном из них не будет всегда выделяться в 2 раза больше мощи?  Тут не до ящиков.

Мне тоже не очень по душе эта идея, но ширики на 8 Ом у меня в наличии только класса 2ГД-40, в такой проект ставить их как-то несерьёзно. Остаётся либо ставить 2х10ГДШ, соединённые последовательно, но тогда корпус выйдет совсем немыслимых размеров, либо подобрать резистор последовательно с шириком и все дела. В заводских решениях фильтров такое повсеместно встречается, думаю страшного ничего нет.

  • Smile 1
akustic Community Regular

akustic

Posted
Posted

Важнее УЗД динамиков при одинаковом подводимом напряжении. Остальное не так важно. Если вдруг ШП окажется громче, всегда можно будет его "опустить"... он же всё равно будет фильтроваться.

  • Thanks (+1) 1
Den101 Proficient

Den101

Posted
  • Author
Posted
9 часов назад, alexsan сказал:

Многовато будет.

Наверное, да, но меньше 44 литров не выйдет, иначе динамик не влезет (в корпусе АС будет перегородка между НЧ и ШП секциями и если делать меньше объём, тогда надо две перегородки ставить). Ещё, конечно, надо вычесть объём самого динамика и платы фильтров, но всё равно думаю литров 40 там будет.

Den101 Proficient

Den101

Posted
  • Author
Posted
В 20.10.2025 в 17:13, Михаил SM сказал:

Середина , восьмерка по направленности (нет бокового излучения) -это радикальные преимущества перед любым закрытом акустич. оформлении .  Тем более 10гдш- 36к высокодобротный , Qt не ниже 0,7 .   8ГД-1-25  лучше , конечно , в ЗЯ .





Хорошо, попробую отслушать без задней стенки ШП секцию, но мне кажется на таком объеме ЗЯ всё равно что ОЯ будет.

Den101 Proficient

Den101

Posted
  • Author
Posted
2 минуты назад, alexsan сказал:

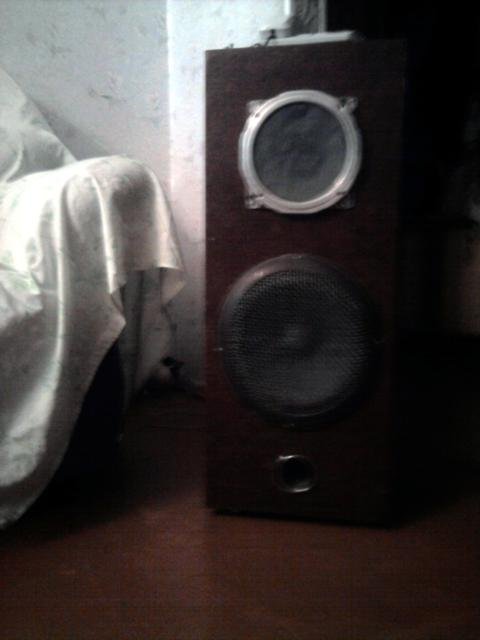

Примерно такое по выгляду я и замыслил, только без ФИ и ящики чуть шире.

alexsan Enthusiast

alexsan

Posted
Posted

Корпус делал из дсп морда 30мм остальные по 20мм,на 10гдш сзади было ведро пластиковое в 5литров в нутри заполнил распушоной ватой ,фильтр первый порядок по нч катушка 280 витков провода 1мм по диаметру на каркасе ктушки серцевина д50мм ширина 50мм диаметр100мм ,на 10гдш резистор переменный на 10ом потом конденсатор на 20мкф и после тоже резистор на общий 15ом переменный для подстройки по отдаче и чуствительности внутри корпуса маты из ваты.

  • Thanks (+1) 1
