      Критерии выбора параметров аудио аппаратуры

      By RSD · Posted

      Так и я имел в виду именно слышимость искажений, а не прослушивание музыки.
    • Климентий
      Защита входа ОУ от перенапряжения

      By Климентий · Posted

      Грубо такую схему накидал...но диоды дают искажения даже по 3шт последовательно... Пробовал диоды кд521... Перенапряжение падает на делителе...
    • BAA
      Защита входа ОУ от перенапряжения

      By BAA · Posted

      Если инвертирующее включение - два встречно-параллельных Шоттки от HP, емкость доли пикофарад. А что побольше надо типа стабилитрона с парой диодов. Пара 1N4148 КД510/522, но емкость будет несколько пикофарад. Если известна величина перенапряжения, например 20 В при 15 питания, то есть последовательные полевые же протекторы от AD, всё, что выше питающего отключают. Примерно по указанной схеме. Ставить что-то с емкостью как у полевика с обеднением (LND150) на вход ОУ не стоит (зависит, конечно, от включения). И не забываем о балласте, о том, на чем будет выделяться ваше перенапряжение (например прследовтельном резисторе).
    • Фломастер
      О конструировании...

      By Фломастер · Posted

      Пришло время заняться намоткой трансформаторов и дросселей... потребовалось доработать намоточное устройство; - изготовить новый вал увеличенной длины, - сделать на нем более надежный упор, прежня винтовая шпилька гнулась при затяжке каркаса, - и применить удобный в использовании фиксатор вращения наматываемого каркаса. Разгрузка консольного вала с помощью дополнительной опоры скольжения сохранена.   Сделана также некоторая дополнительная оснастка, глубокие отверстия в прямоугольных оправках каркасов, точнее и проще пропилить, затем сложить (можно склеить половинки), чем эту операцию выполнять на горизонтально сверлильном станке. Изготовил дополнительно несколько мерных катушек.    Анодный и накальные трансформаторы пришлось полностью перемотать, так как их сетевые обмотки были намотаны безобразно; - перехлесты, в навал, занимали много места. Количество витков увеличил до полного заполнения слоя, отводы на 110 и 127 вольт исключил, соединения выполнил внутри слоя для плотной намотки. Все поместилось в притык. Свободный край межслойной изоляции временно фиксировал киперной лентой постепенно ее сматывая.  Для дросселей оконечного и драйверного каскада взял провод потолще, был у меня б/у -  ПСД 0,71мм по меди - другого ему применение сложно придумать. Железо Ш на Ш 32*44 и Ш на Ш 32*32 все намотано до заполнения, вошло; пара по 846 витков и пара по 850 витков. Индуктивность получилась 1593mH/92om/120Hz и 1251mH/93om/120Hz соответственно. Рабочий ток оконечного каскада 1 - 1,2А (ГМ70), драйверного 0,5А (6Ф6С). Как рассчитать зазор дросселя, я не знаю, может кто подскажет требуемый ?   Следующий этап намотка выходных и межкаскадных трансформаторов. Если первые намотать вручную можно, с использованием выше описанного намоточного устройства, то намотка тонким проводом межкаскадного без укладчика проблематична... решено сделать не сложное намоточное устройство на базе токарного станка "Универсал 3". Изменяемый шаг подач и его реверс мы уже имеем. Нужно лишь обеспечить точную и плавную подстройку шага, для этого будет применен небольшой клиноременный вариатор, намоточный вал будет поднят над станиной...   продолжение следует.   PS.  На мой взгляд размещение темы " О конструировании ", в гуманитарном разделе неверно... здесь мы в первую очередь обсуждаем технические вопросы.
    • KAI
      Конденсаторы, резисторы и все по ним

      By KAI · Posted

      Сняты с производства и сданы на драгметаллы. Полно С1-4 и СF. Сделать тренировку, отбор и отличные угольные резисторы для аудио.
    • Kroul

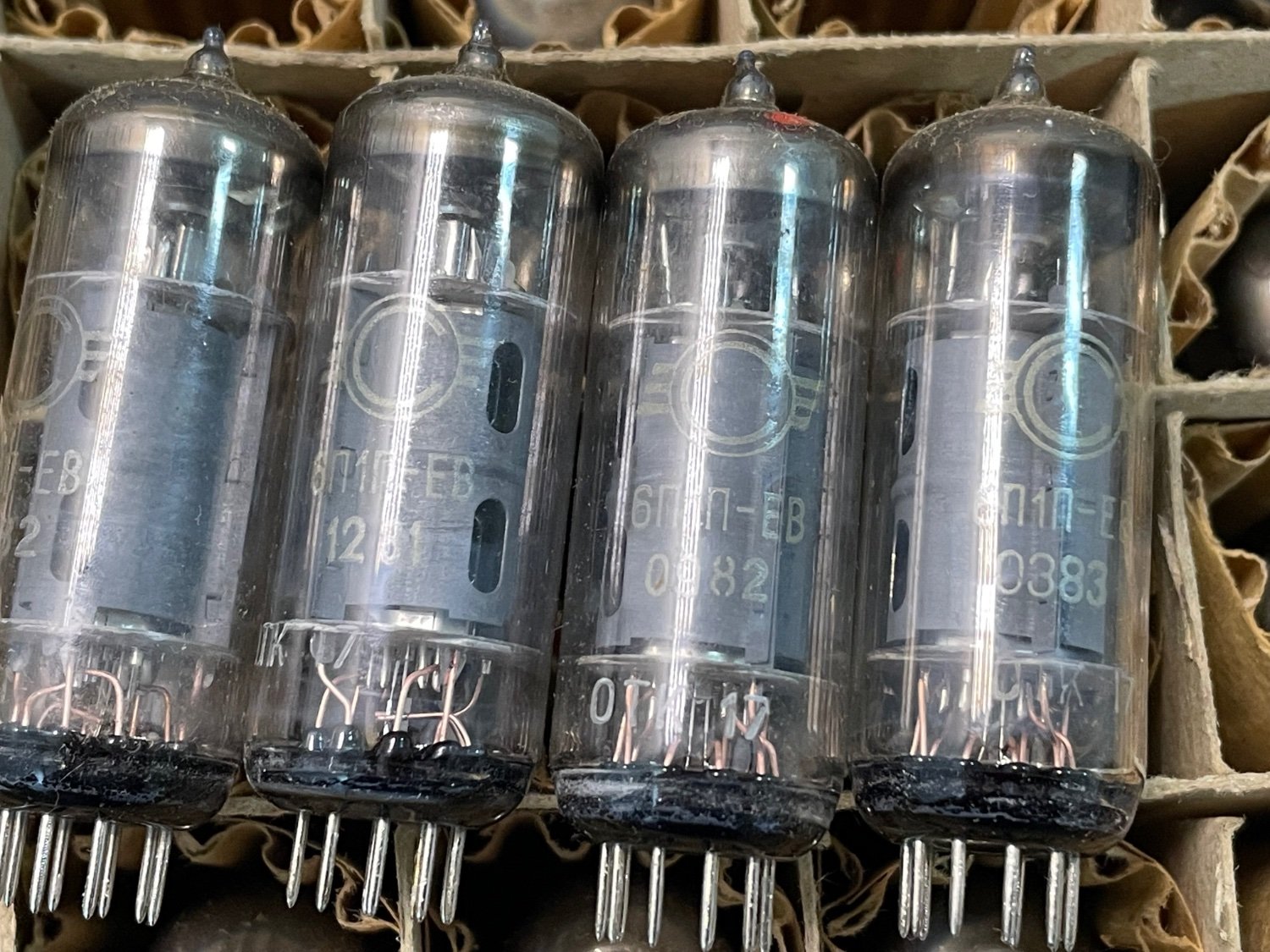

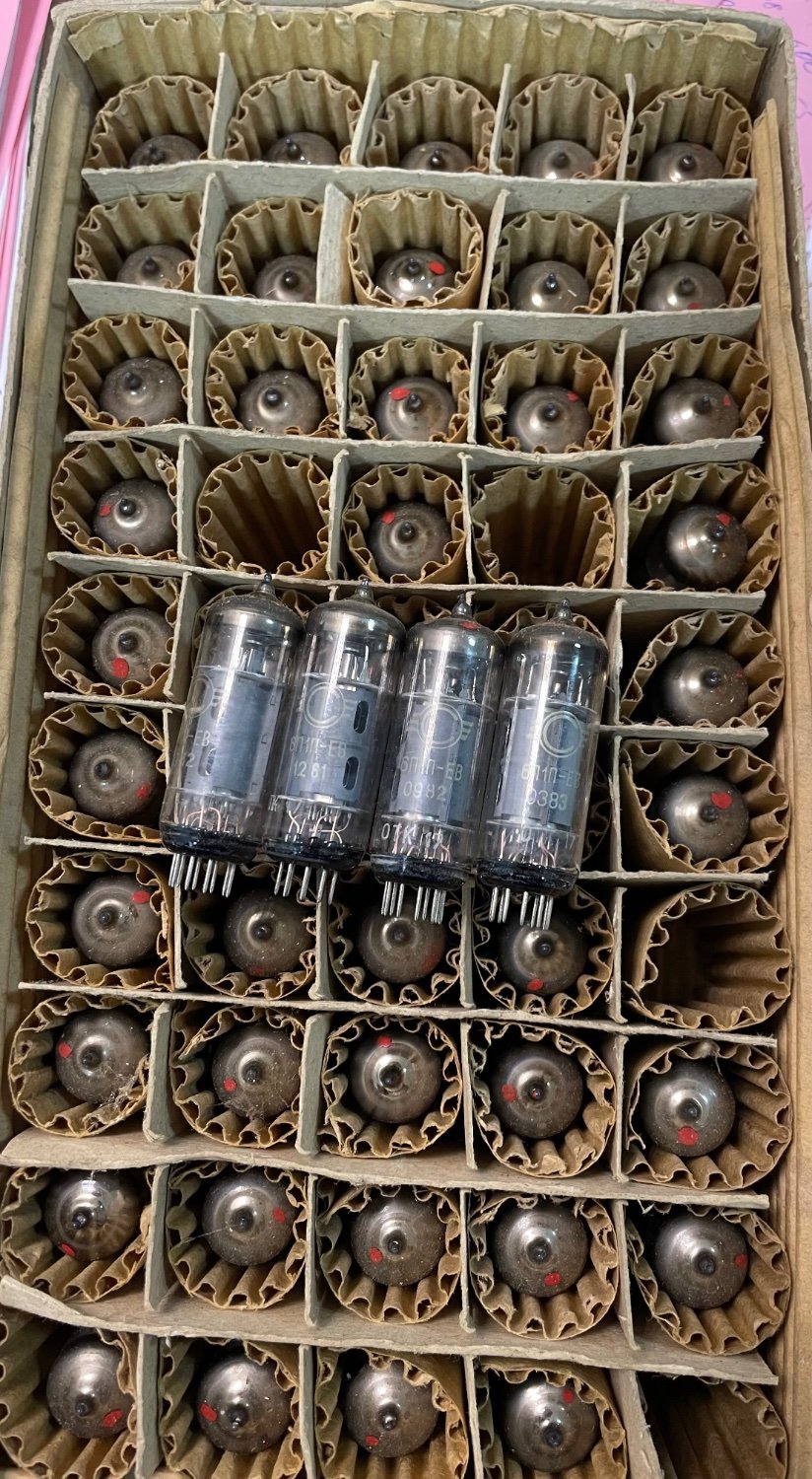

      Радиолампы 6П1П-ЕВ, Светлана, 80гг.

      By Kroul · Posted

      Радиолампы 6П1П-ЕВ, Светлана, 80гг. 50шт., 100р./шт. Отправка ТК СДЭК из Уфы.
    • Климентий
      Защита входа ОУ от перенапряжения

      By Климентий · Posted

      А на какое напряжение были у вас супрессоры? Низковольтные ?
    • Васянин Сергей
      Конденсаторы, резисторы и все по ним

      By Васянин Сергей · Posted

      Были ещё УЛД, с гарантированным сроком службы 20 лет.
    • Сергей К
      Конденсаторы 10мкф х 1000В, 470 мкф 400В

      By Сергей К · Posted

      В продаже электролитические конденсаторы 470 мкф 400В Sic-Safco. Это один из грандов конденсаторостроения. Для ответственного применения, в медицине, авиационной, военной технике. Алюминиевая фольга, а не напыление на пленке! Сделаны во Франции. Цена 600 руб./шт. Так же в наличии: Vishay - 3300мкф - 400В - 2 шт. - 1000 руб./шт. Sic-Safco - 1000мкф - 350В - 2 шт. - 1000 руб./шт. Sic-Safco - 2200мкф - 450В - 2 шт. - 1000 руб./шт. CSM 300 - 2,6мкф - 500В - 2 шт. - 800 руб./шт.
    • Илья Александрович
      Схемы транзисторных RIAA фонокорректоров

      By Илья Александрович · Posted

      Ну а заточка то какая была? АТ33 есть и элипс и микролайн и шибата и стоят по разному.
    • Сергей К
      Каркасы для трансформаторов, дросселей и прочего.

      By Сергей К · Posted

      Изготовление каркасов любых размеров, Срок 1-2 дня. Все вопросы в личку.
    • Сергей К
      Провод ПЭТВ-2

      By Сергей К · Posted

      Цена 1600 руб./кг.  В наличии: 0,1 мм 0,25 мм 0,28 мм 0,315 мм 0,335 мм 0,355 мм 0,4 мм 0,45 мм 0,5 мм 0,56 мм 0,63 мм Есть советский заводской намотки на 125 катушках, 80-е года: 0,28 мм 0,315 мм 0,335 мм 0,355 мм
    • Russ3000
      Конденсаторы, резисторы и все по ним

      By Russ3000 · Posted

      У нас на заводе делались резисторы МОН для спецприменений и СВЧ. Царские. Еще проскакивают на толкучках.
    • maximka
      Резисторы конденсаторы и другие вещи

      By maximka · Posted

      TN50-1 нашел нового хозяина
    • Russ3000
      Защита входа ОУ от перенапряжения

      By Russ3000 · Posted

      Столкнулся с подобной проблемой при изготовлении активного балансного щупа к осциллоскопу, на входе микросхема AD8421, которую пришлось защитить по входу супрессорами с низкой собственной емкостью, это наиболее простое решение.
