Двухтактный усилитель на 6Н8С и 6П7С

Den101

By Den101
in Valve

 Share

Recommended Posts

юрий робертович Local

юрий робертович

Posted
Posted

Хотите классный усилитель, берите Чернявского, как уже говорил Л1, Л8-Л11, это наш советский Вильямсон. Настраивается при умении за 5-10 минут. И мощи спокойно 10 Вт. Ваши схемки, это только Ред Стар и вам. Г-807=6П7С

  • Hmm... (-1) 1
Сергей Б Local

Сергей Б

Posted
Posted

Азербайджанство конечно, но я в итоге у 6П7С отпилил мелкой болгаркой с диском 0,7 мм донышки у цоколей, и переразвёл под пентодный/тетродный стандарт, ибо нет - нет, да засвербит в труднодоступном месте, а как бы здесь сыграла КТ66, или EL34 или ещё чего. Колпачок через дырку на 3-ю ногу.

  • Like (+1) 1
Сергей Б Local

Сергей Б

Posted
Posted

Никита, привет ! Можно даже лучковой, старославянской :smile-03: , но ведь ХХI век же у нас, есть всякие бесколлекторные, компактные БОШи, с диском 50-75 мм, какраз для радиотехнических потребностей, и быстрее.

И как то цоколи закончились, пересадил кучу всяких пауков и америкнцев 4-5-6-7- лапых.

Den101 Proficient

Den101

Posted
  • Author
Posted
5 часов назад, Сергей Б сказал:

Азербайджанство конечно, но я в итоге у 6П7С отпилил мелкой болгаркой с диском 0,7 мм донышки у цоколей, и переразвёл под пентодный/тетродный стандарт, ибо нет - нет, да засвербит в труднодоступном месте, а как бы здесь сыграла КТ66, или EL34 или ещё чего. Колпачок через дырку на 3-ю ногу.

Мне кажется, переходники проще сделать - в старых телеках много разъемов "папа-мама" октальных...

Den101 Proficient

Den101

Posted
  • Author
Posted

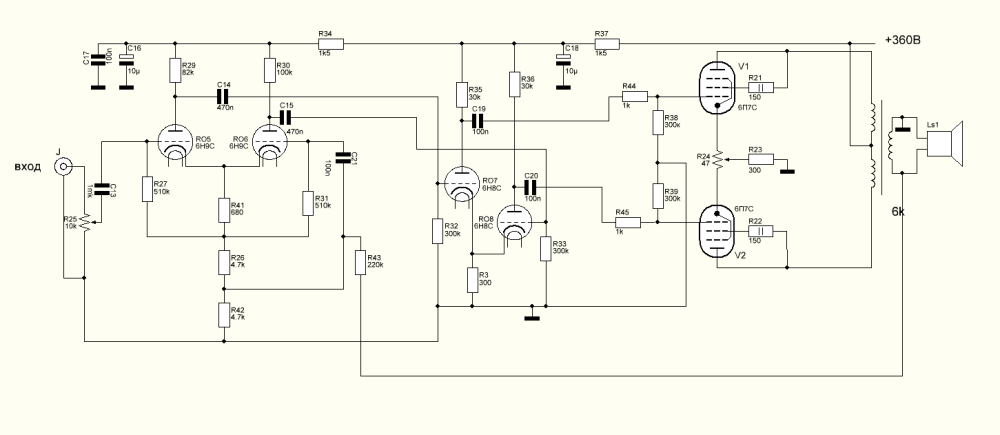

Переработал схему, получил уже почти приемлемый результат. Выходная около 10Вт с ОООС (КНИ не измерял, на вид синус ровный). Без ОООС примерно 13Вт при уровне входного сигнала 0,65В. Выходное сопротивление 1Ом (на мощности 2,5Вт) и 6Ом (на предельной мощности). Надо поиграться с глубиной ОООС - сделать глубже.
При сборке макета наступил на те же грабли, что и мистер Вильямсон - генерация на инфранизе (1-2Гц), вылечилось уменьшением ёмкости разделительных конденсаторов драйвера до 0,1мкФ.

  • Like (+1) 1
