ЧПУ станок для намотки трансформаторов своими руками

[lenivo]

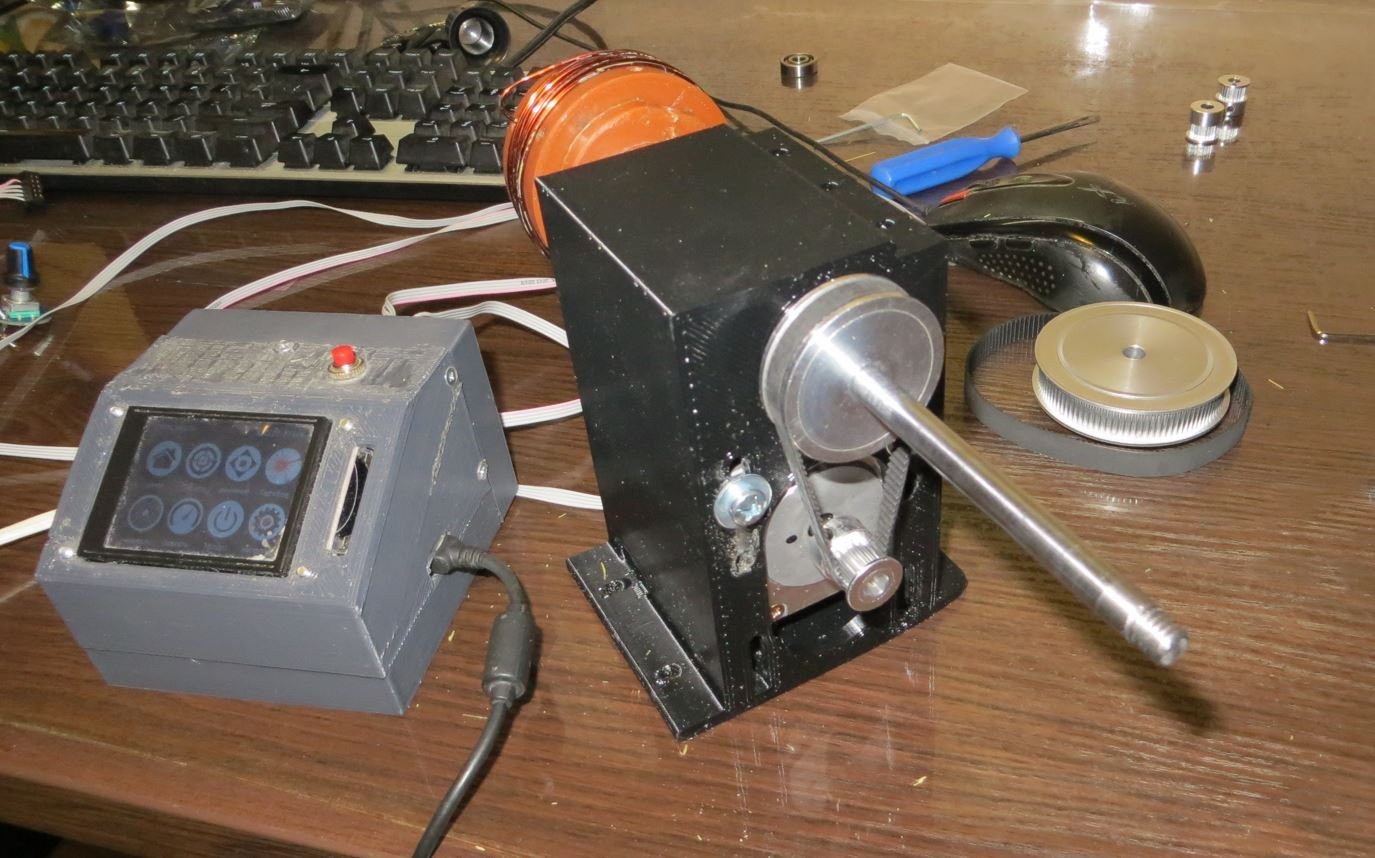

В 2019 году собрал ЧПУ станок для намотки Трансформаторов

вот ссылка на статью, чертежи и программный код для внутренней микропрограммы

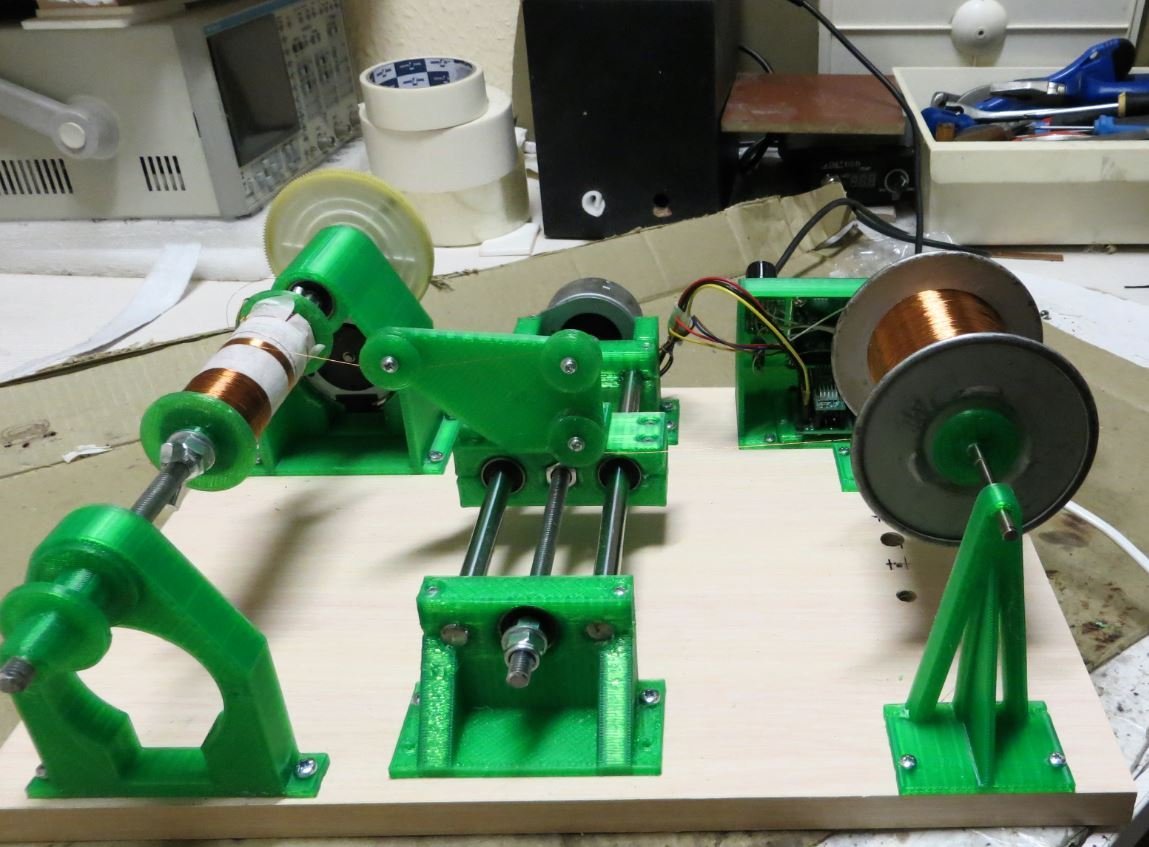

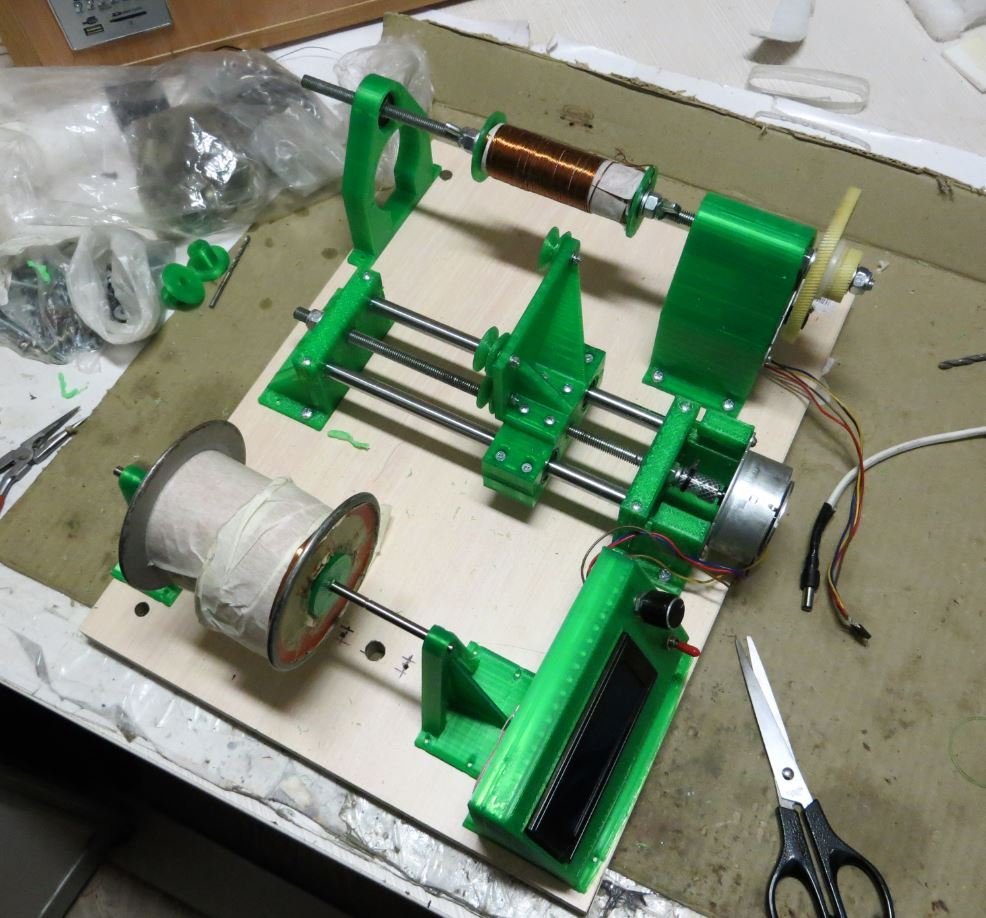

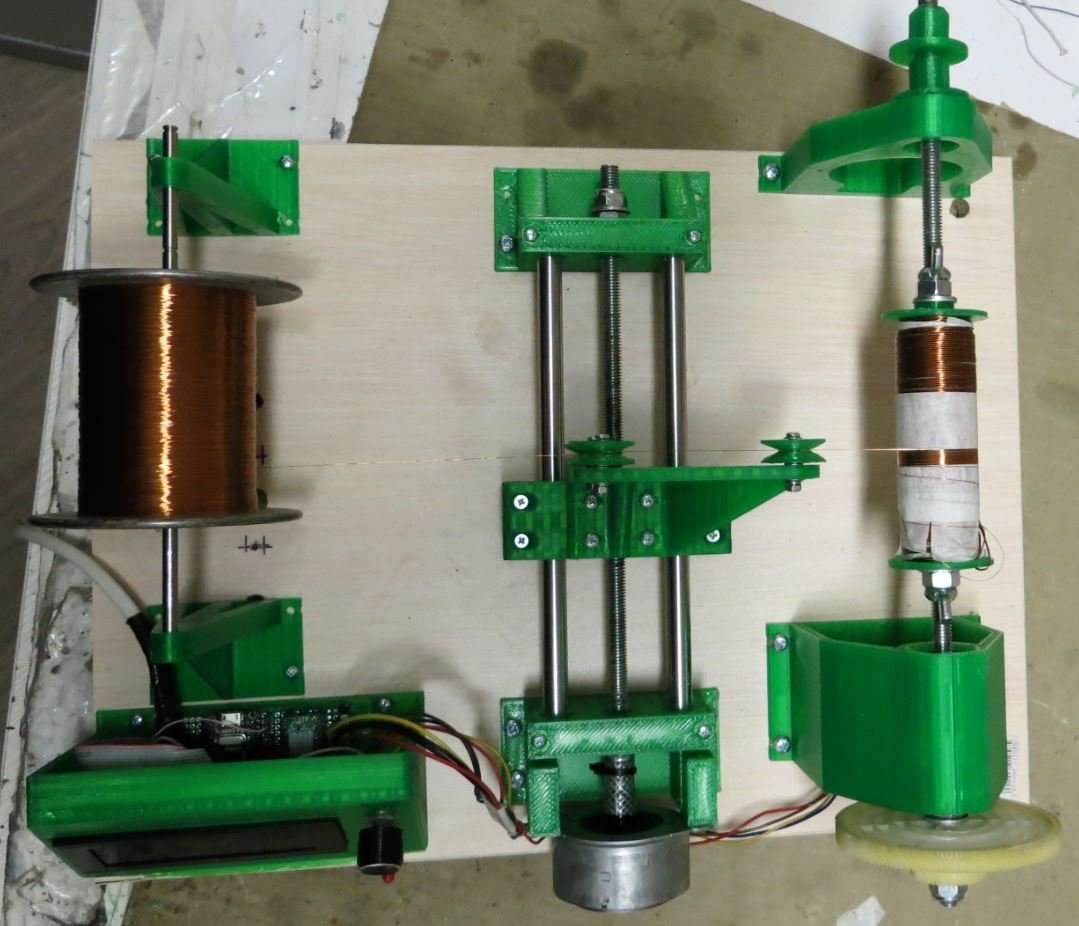

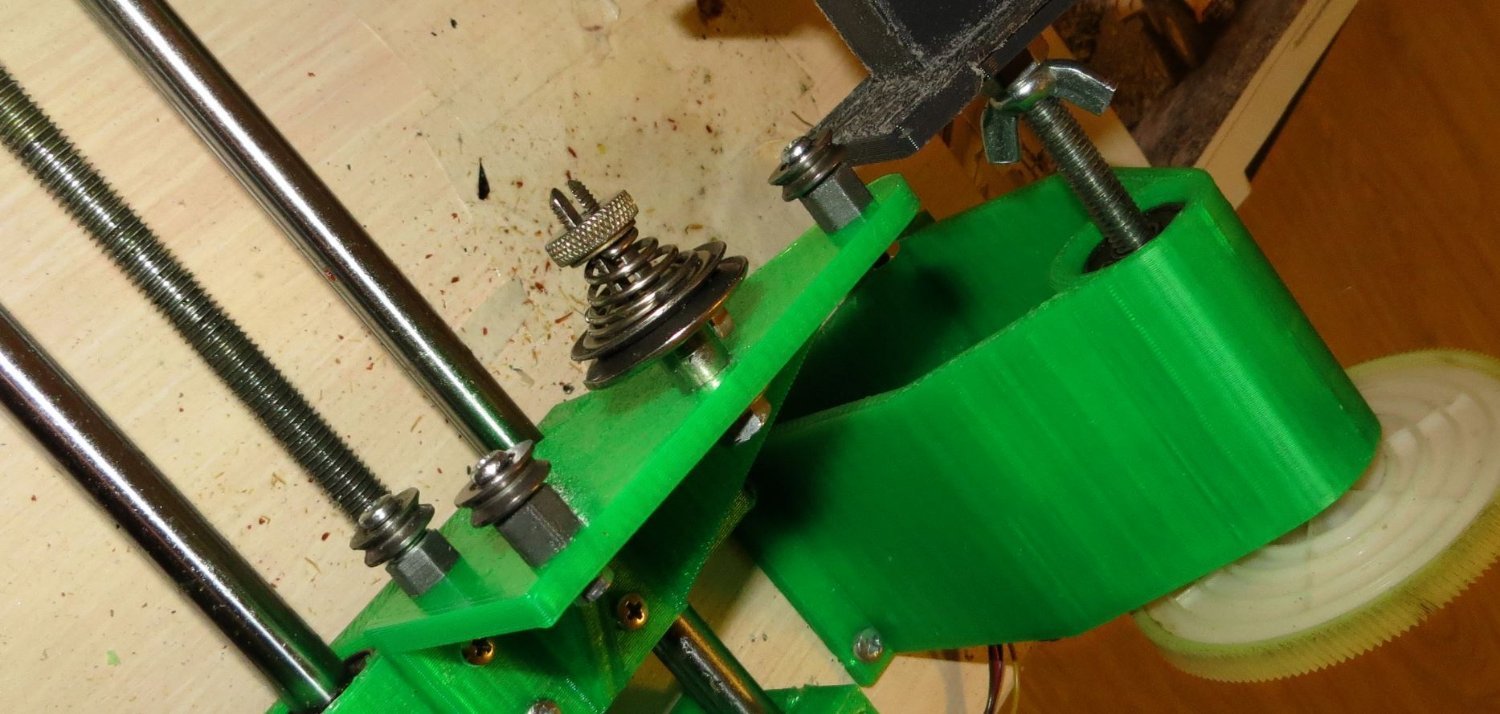

Самодельный станок для намотки катушек трансформаторов

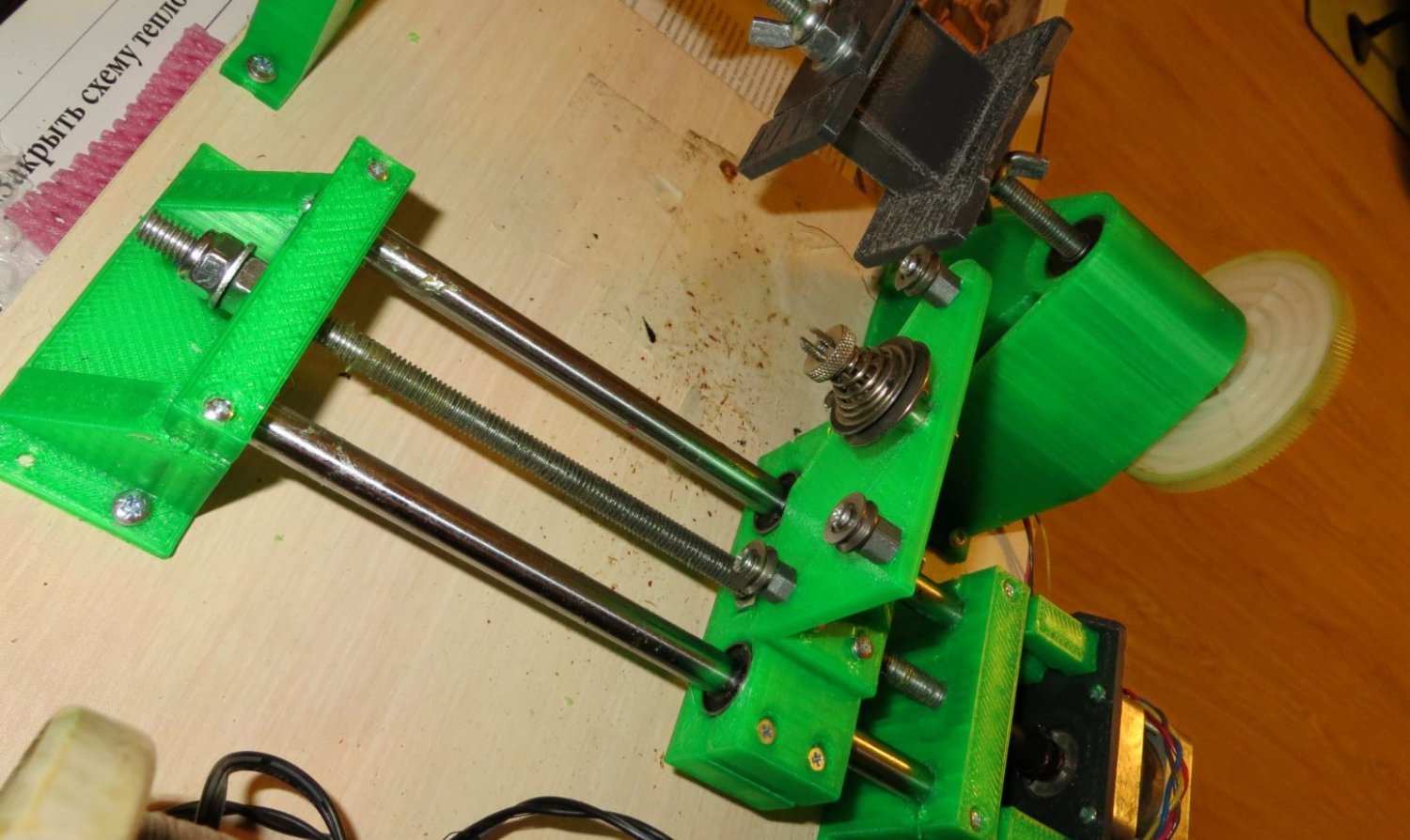

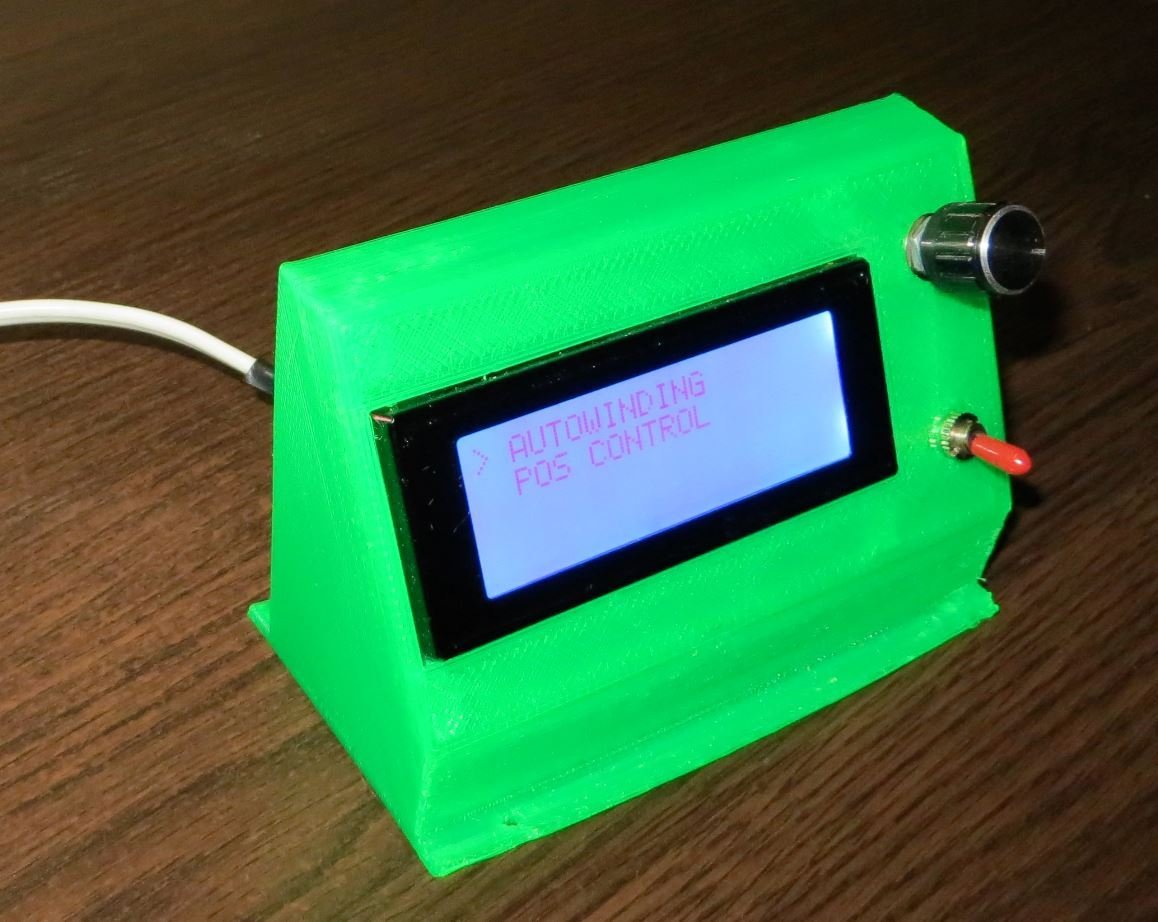

Фото

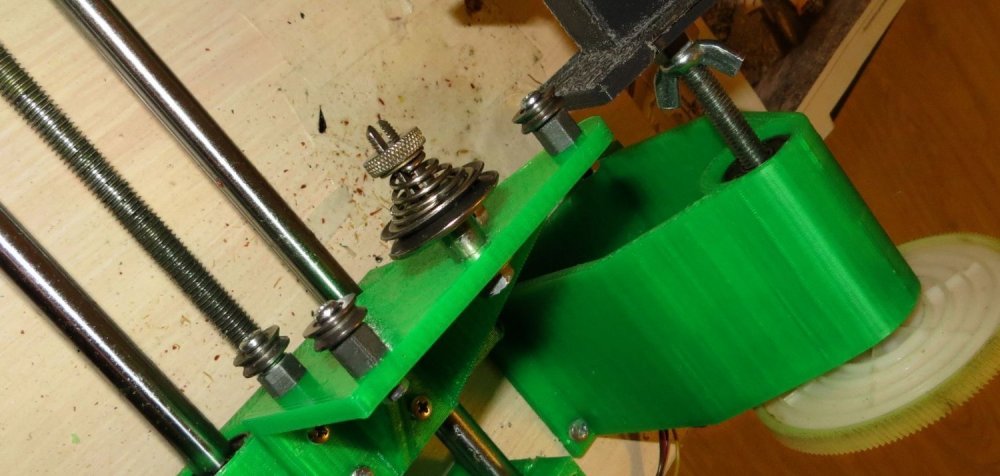

Станок потом модернизировался





[lenivo]

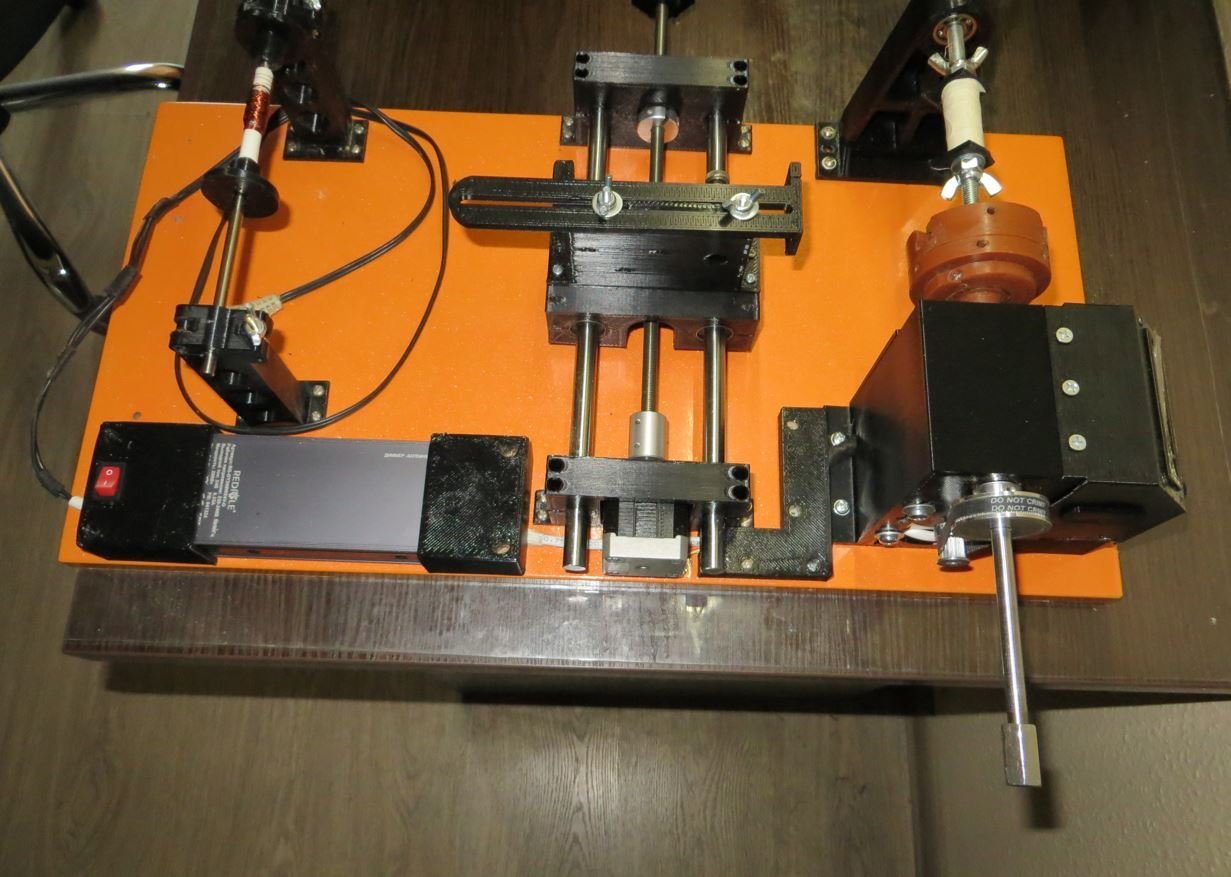

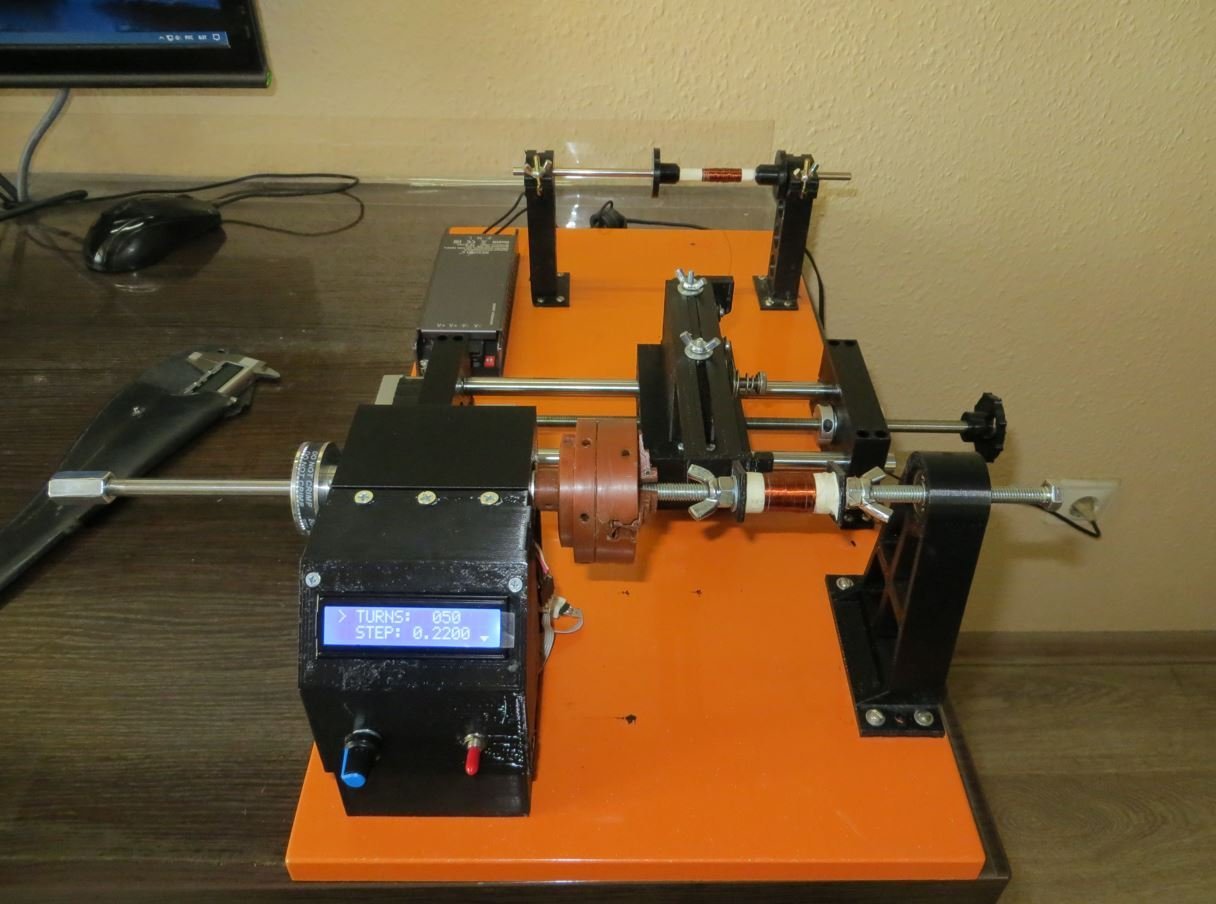

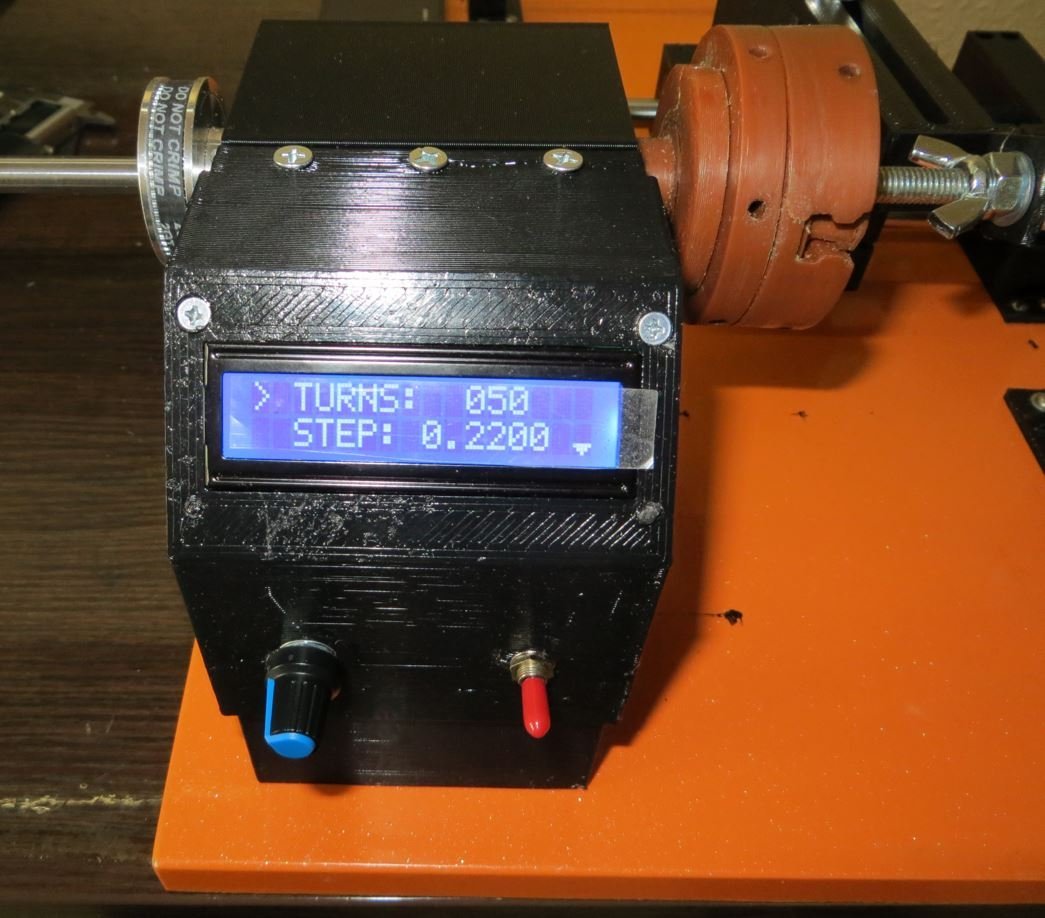

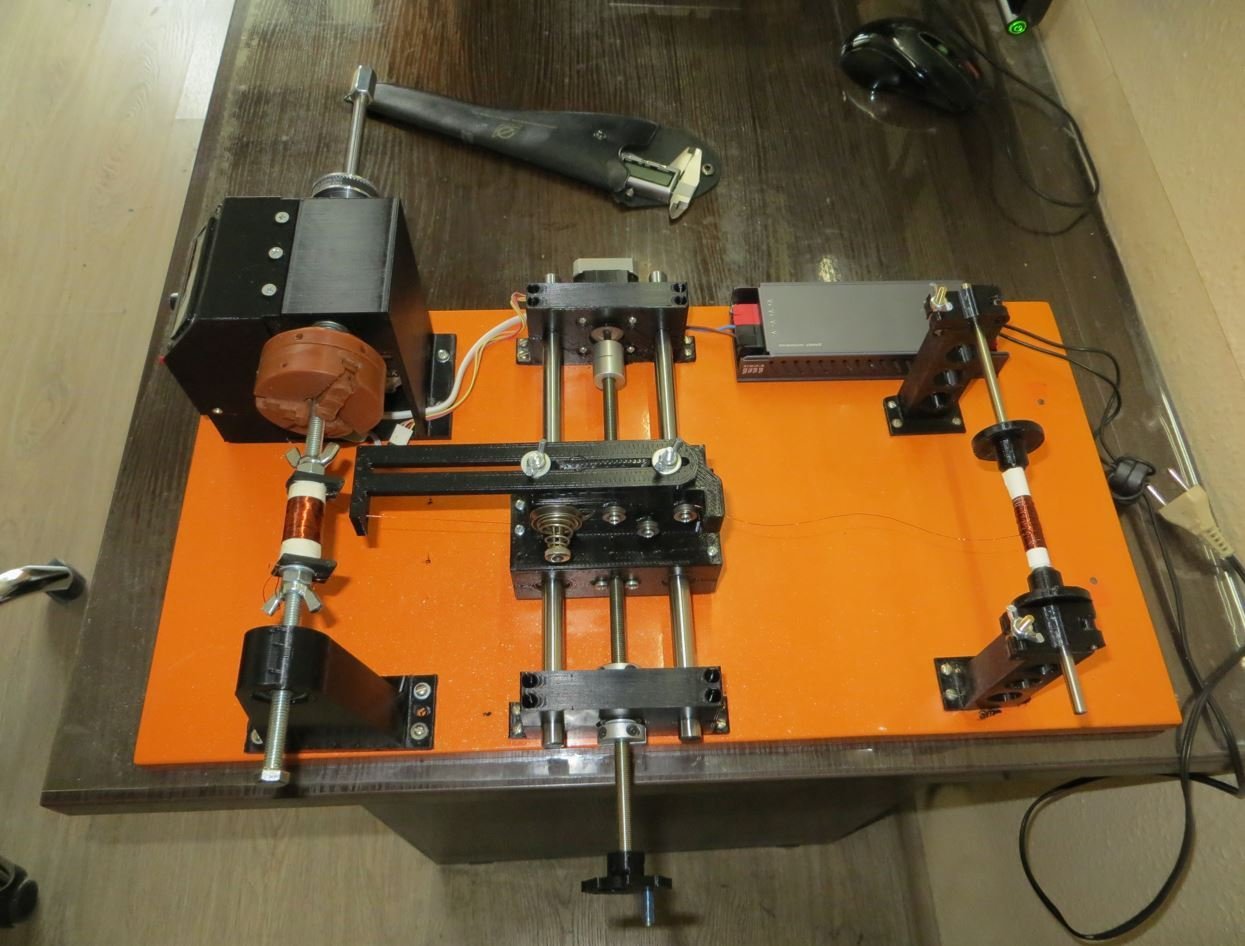

Собрал новый ЧПУ станок для намотки катушек трансформаторов.

Через почти семь лет эксплуатации  зелёный станок (приведённый выше) забрал коллега -ему срочно нужно было намотать несколько трансформаторов..... А у меня не было открытых моточных проектов. Поэтому, зелёный станок уехал к нему.

А себе решил собрать следующий вариант станка - с учетом опыта эксплуатации предыдущего станка и из наличия комплектующих. Собирать решил с более мощным мотором намотки.

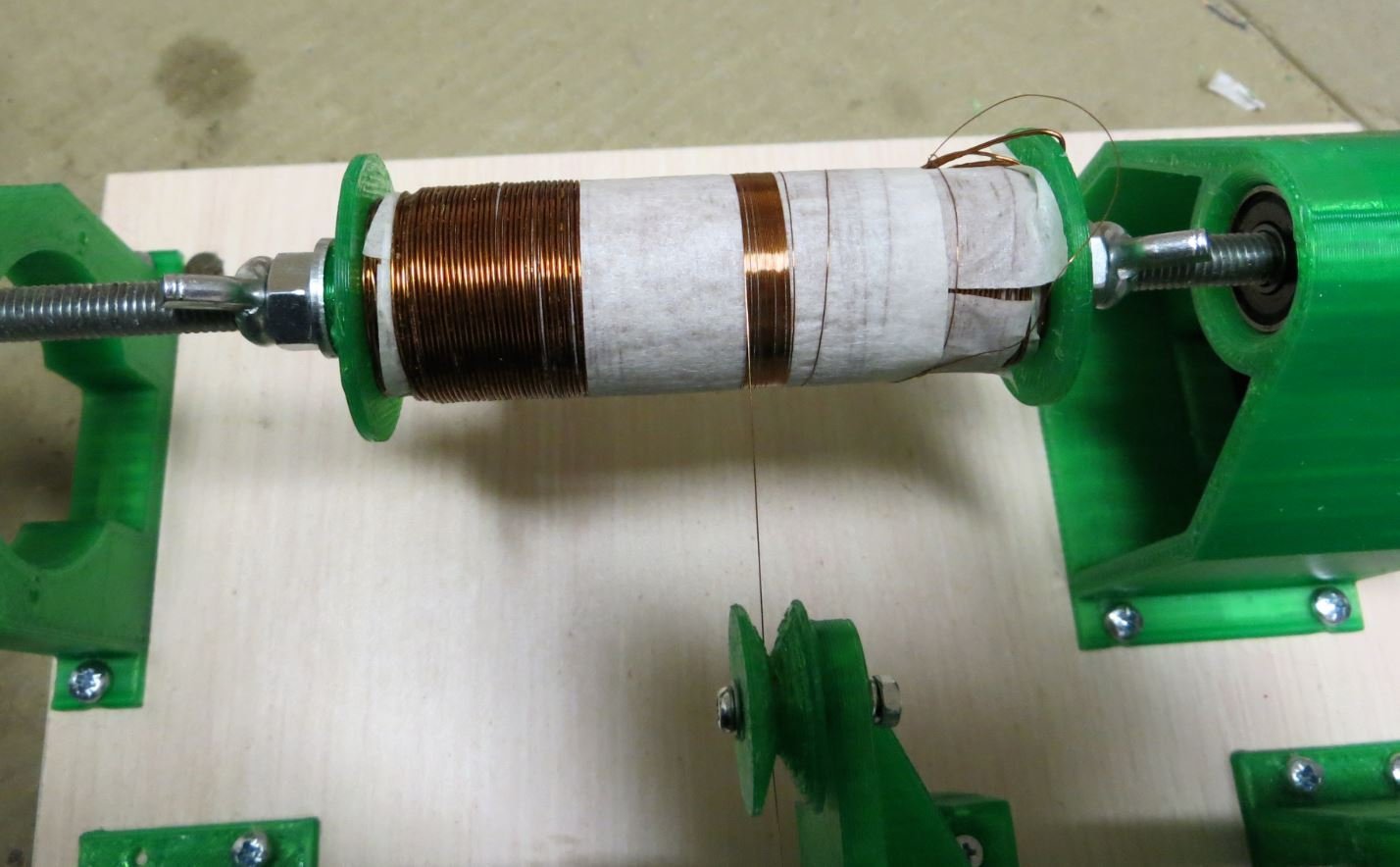

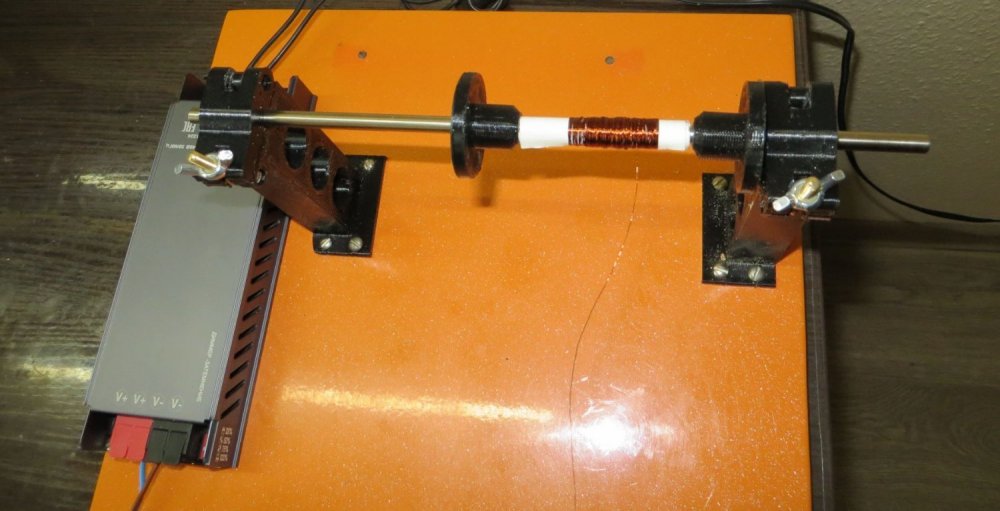

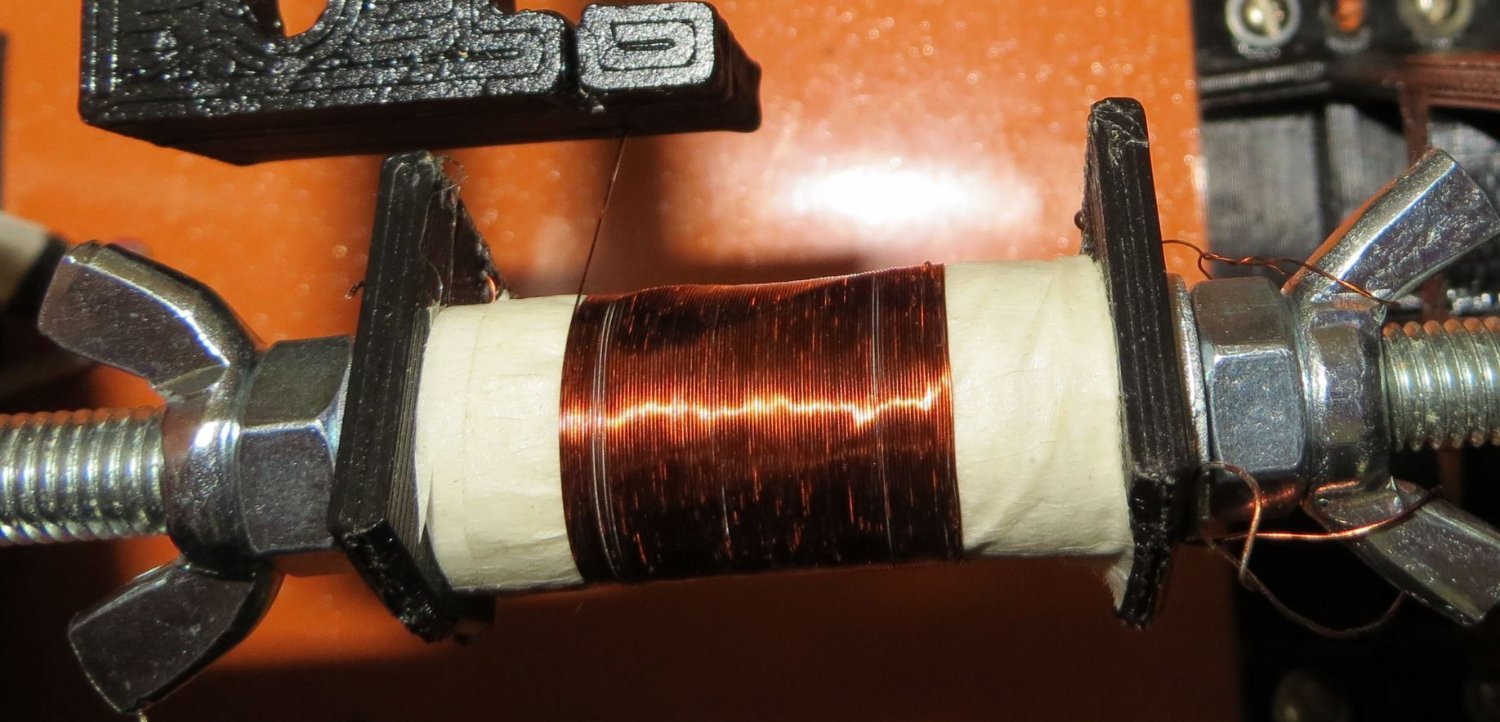

Тестовая намотка проводом 0,21 мм. Провод Б.У.- смотан с какого то трансформатора. Наматывается поверх других обмоток - на фото виден прогиб намотки. Этот участок намотан в три захода - т.е. довольно хорошо можно доматывать слой дополнительными витками.

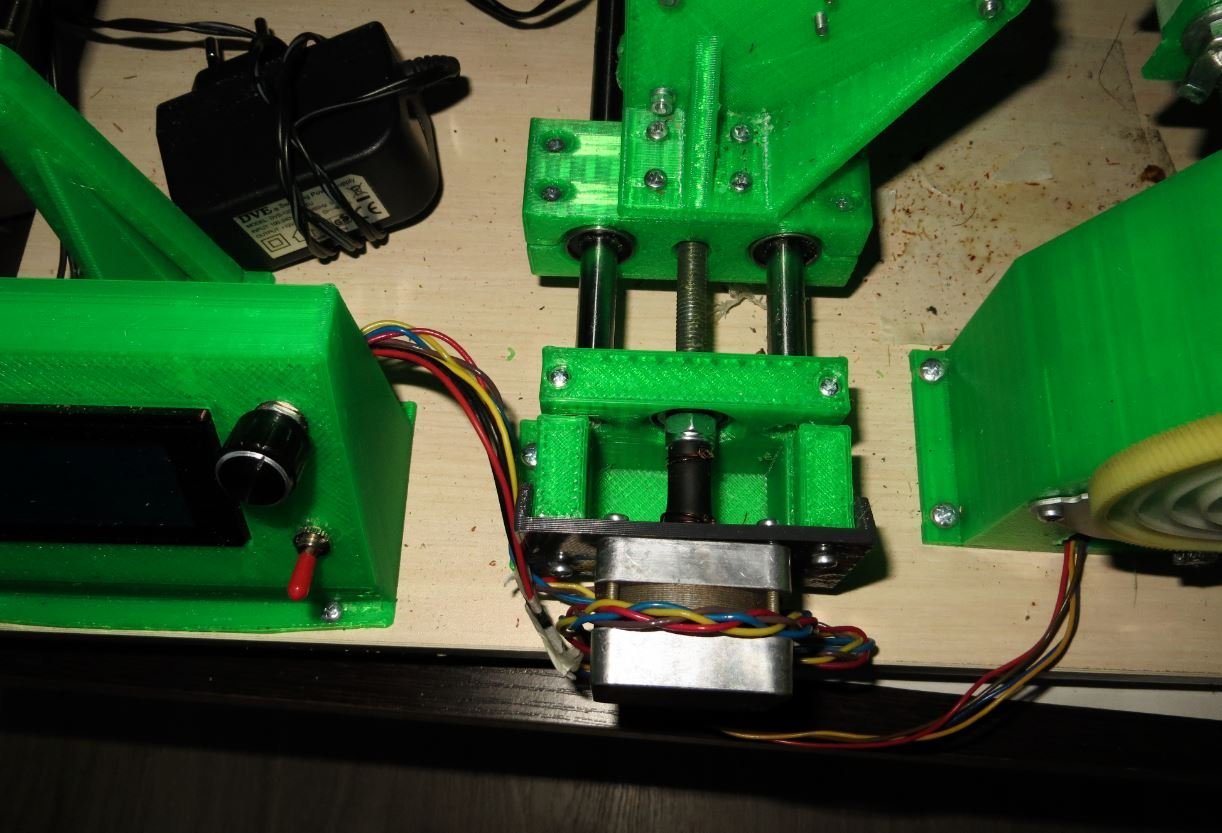

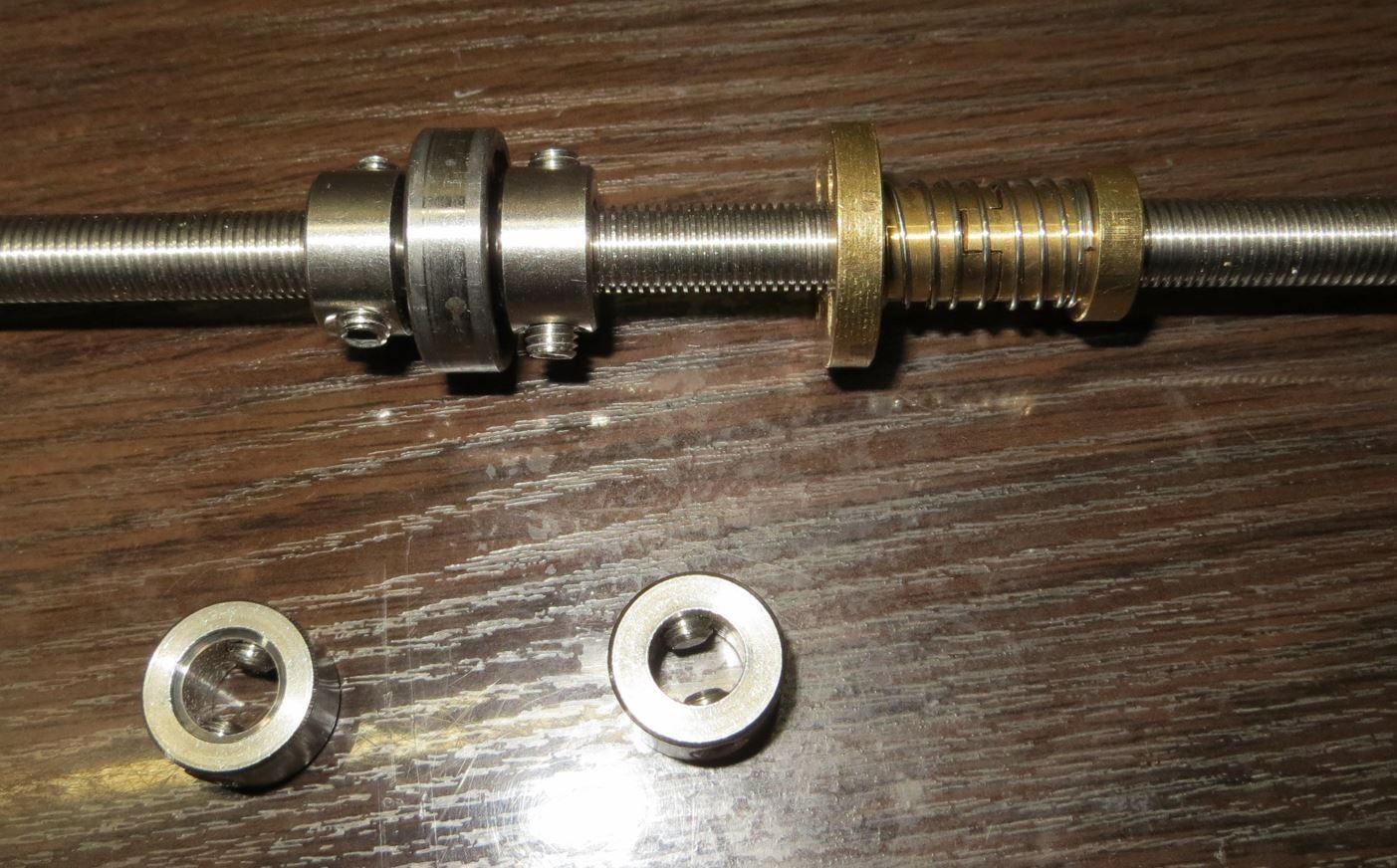

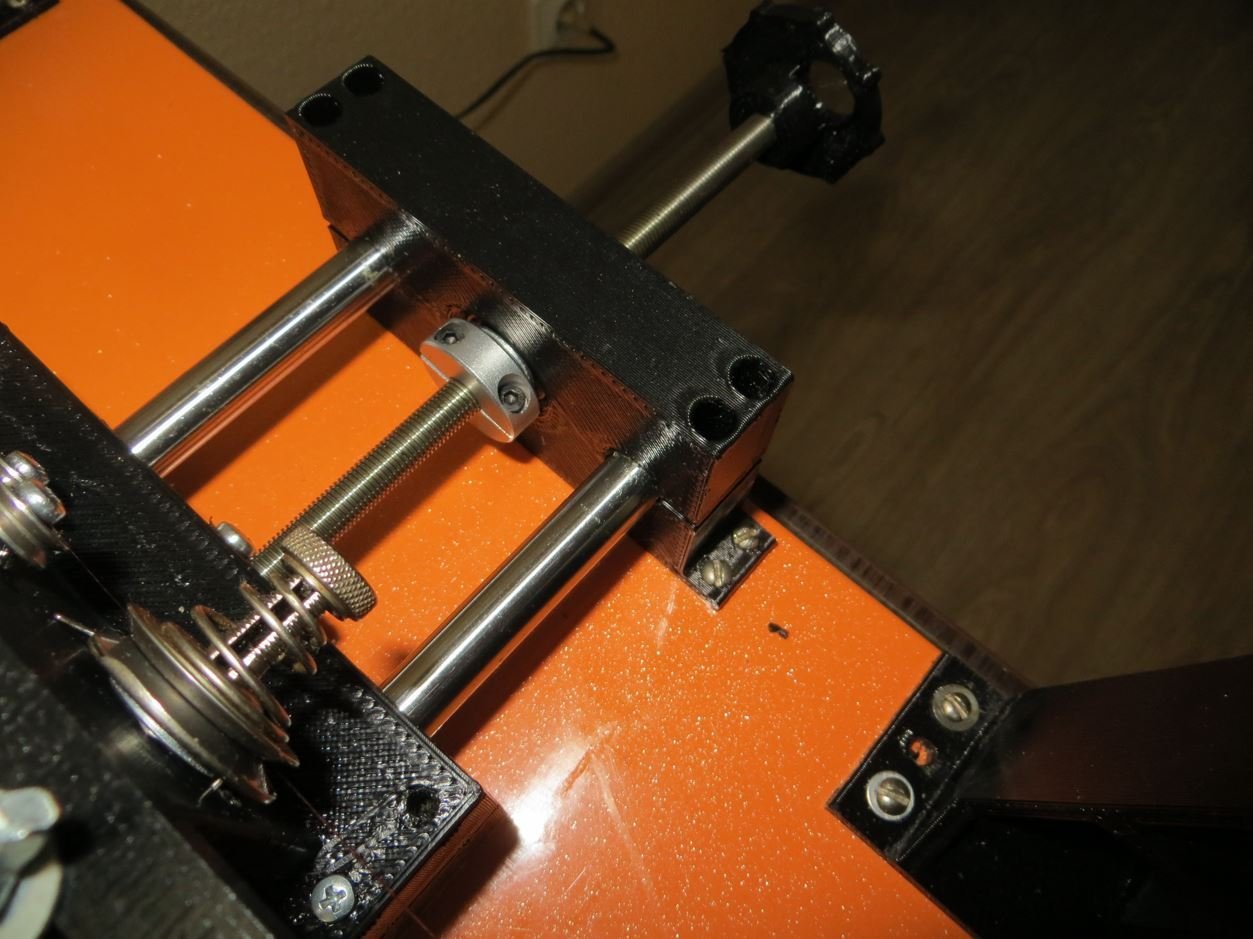

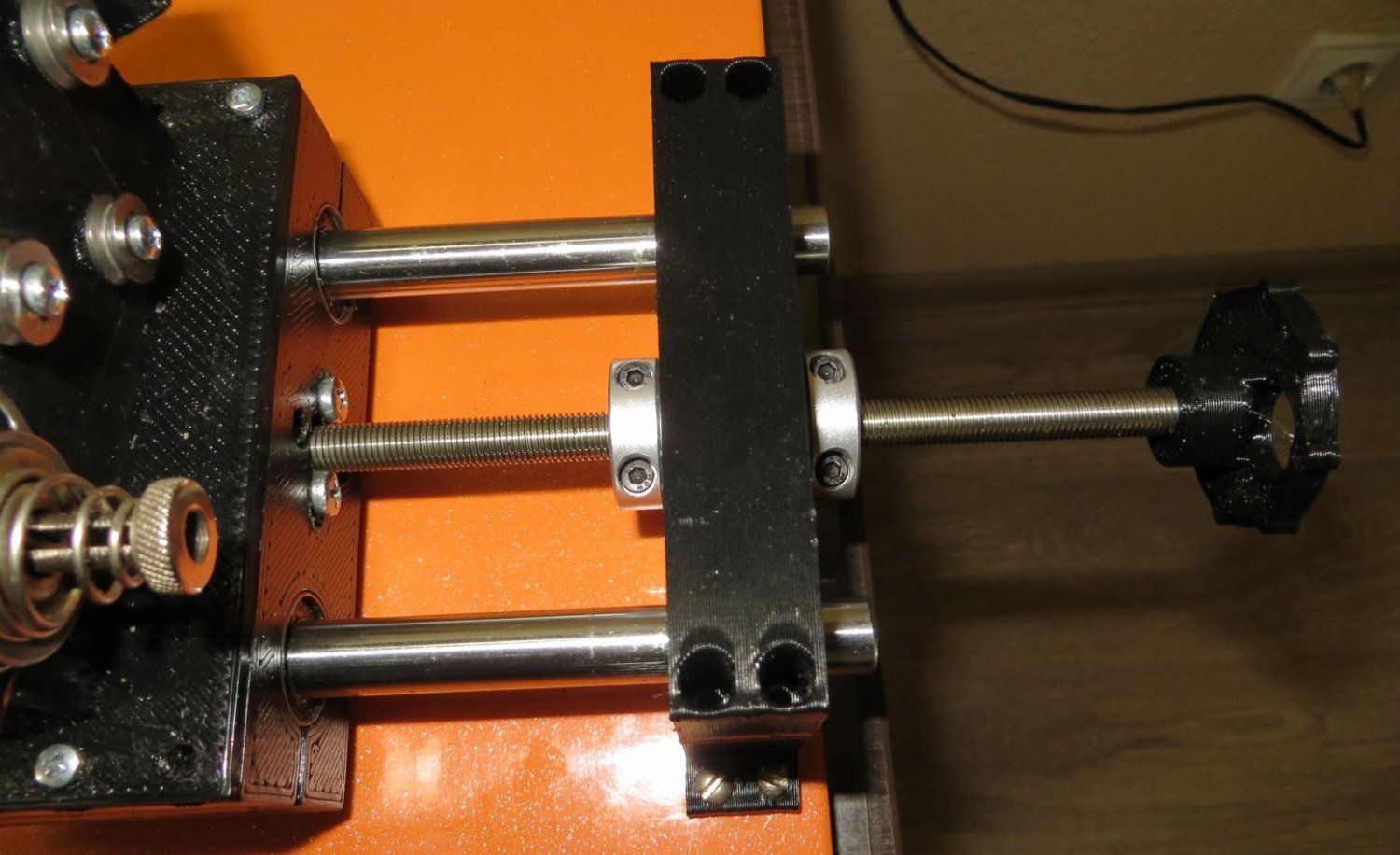

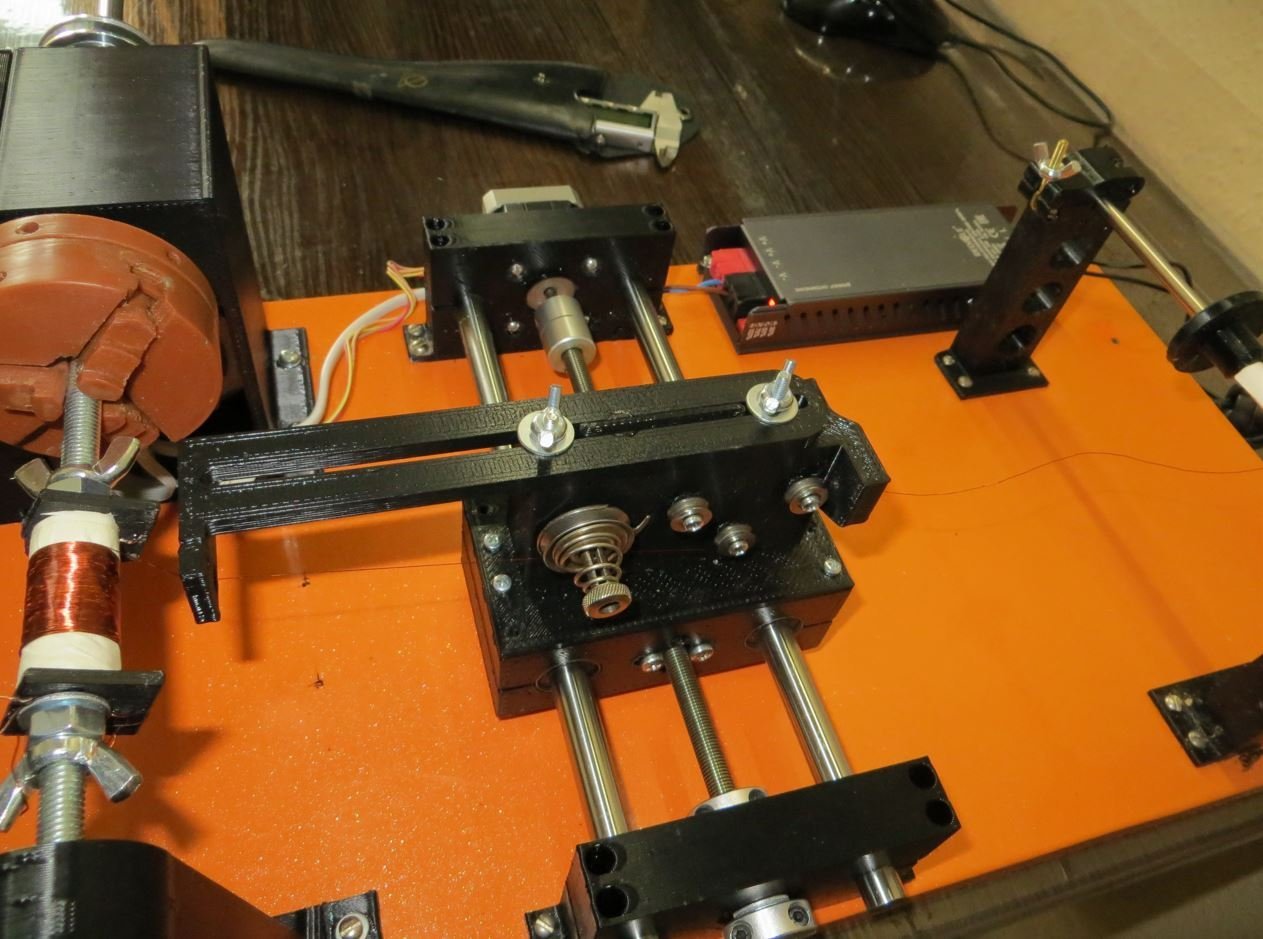

Ходовой винт - Т8 с шагом 1 мм на оборот. С анти люфтовой гайкой.

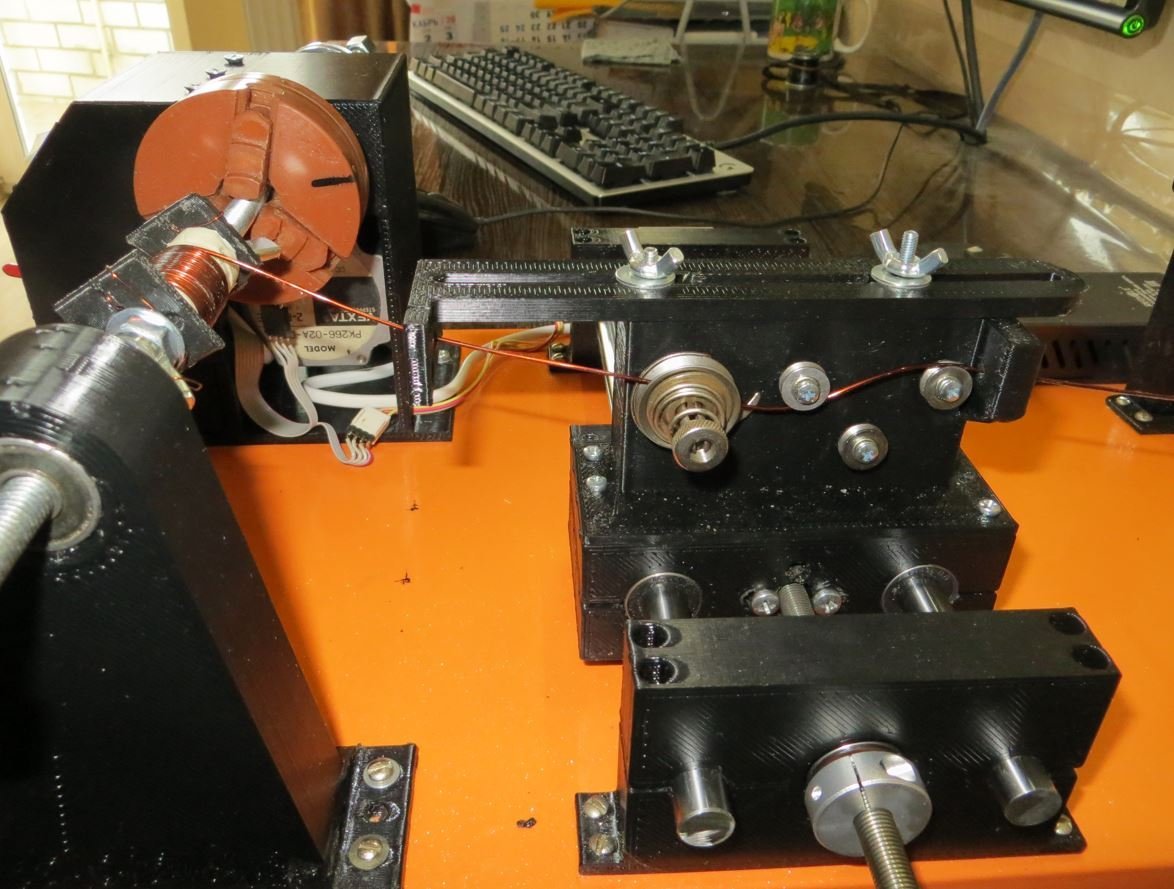

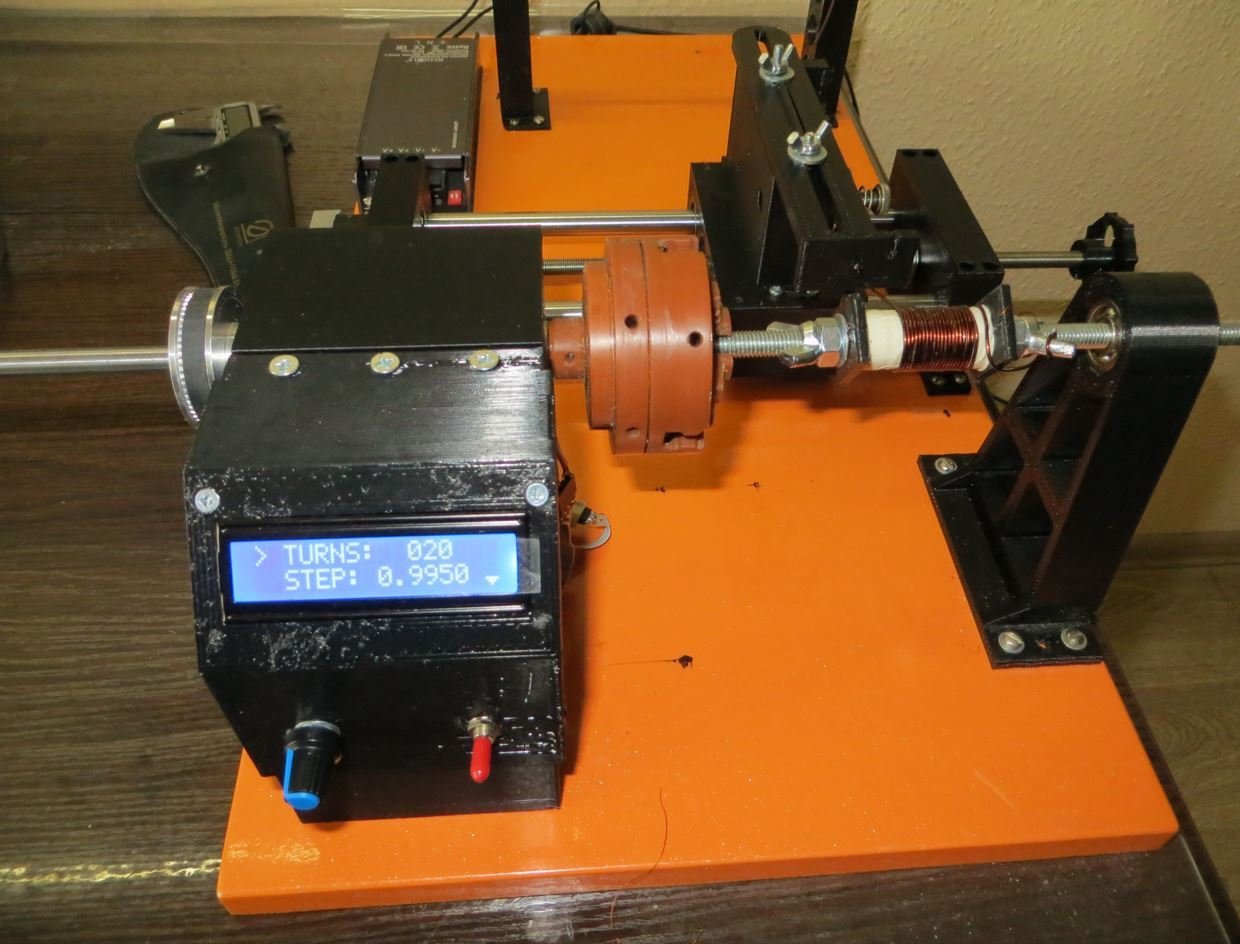

Намотка провода сечением 1 мм. Провод тоже Б.У.

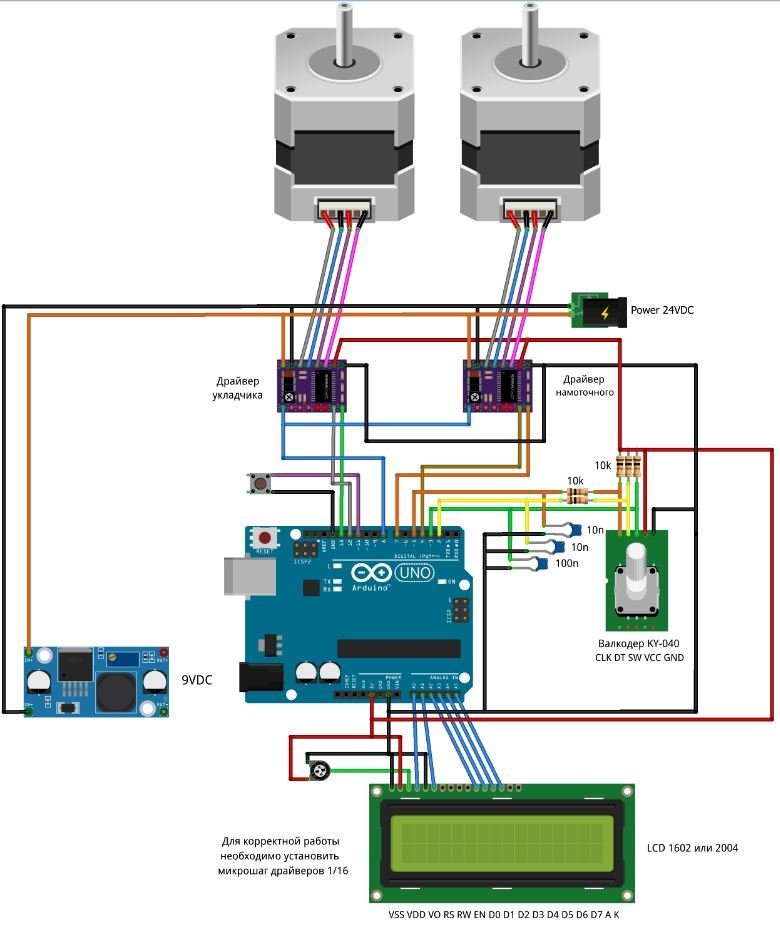

Станок выполнен по той же схеме и на том же программном обеспечении, что и предыдущий станок.

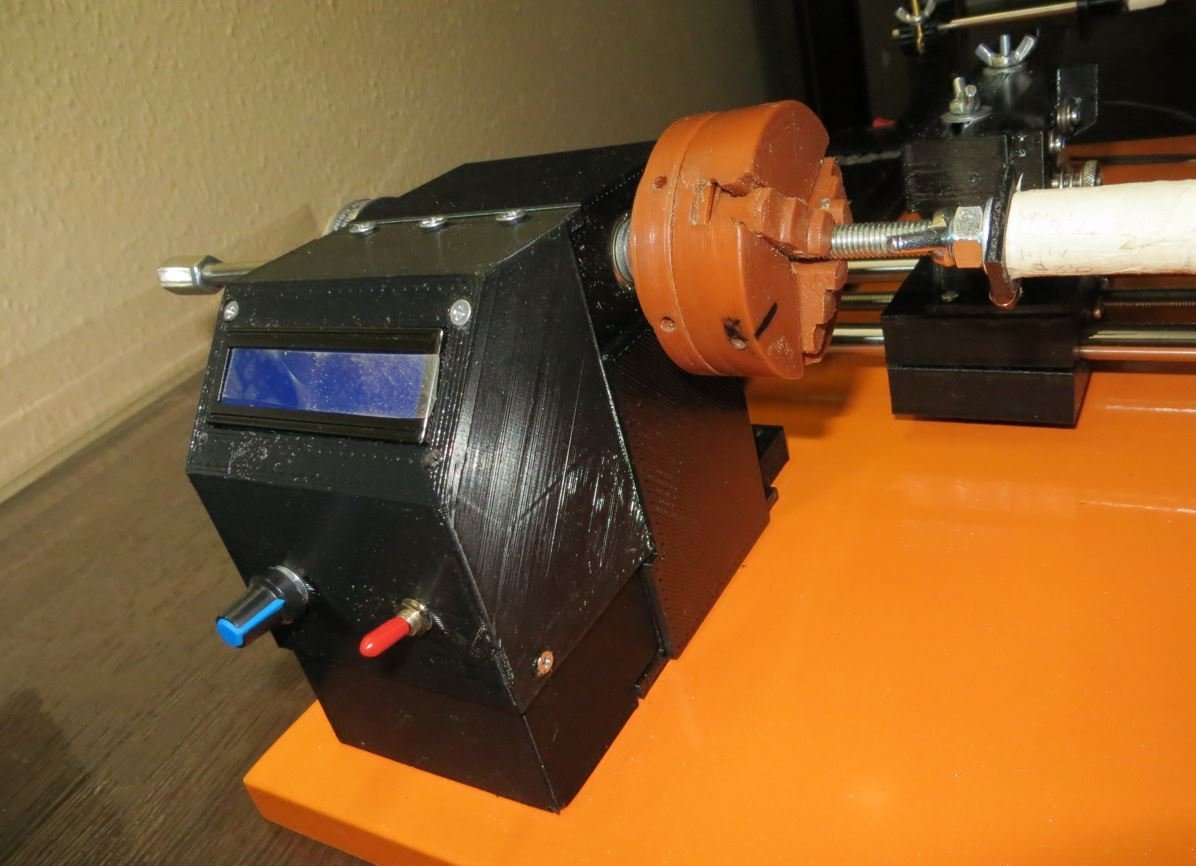

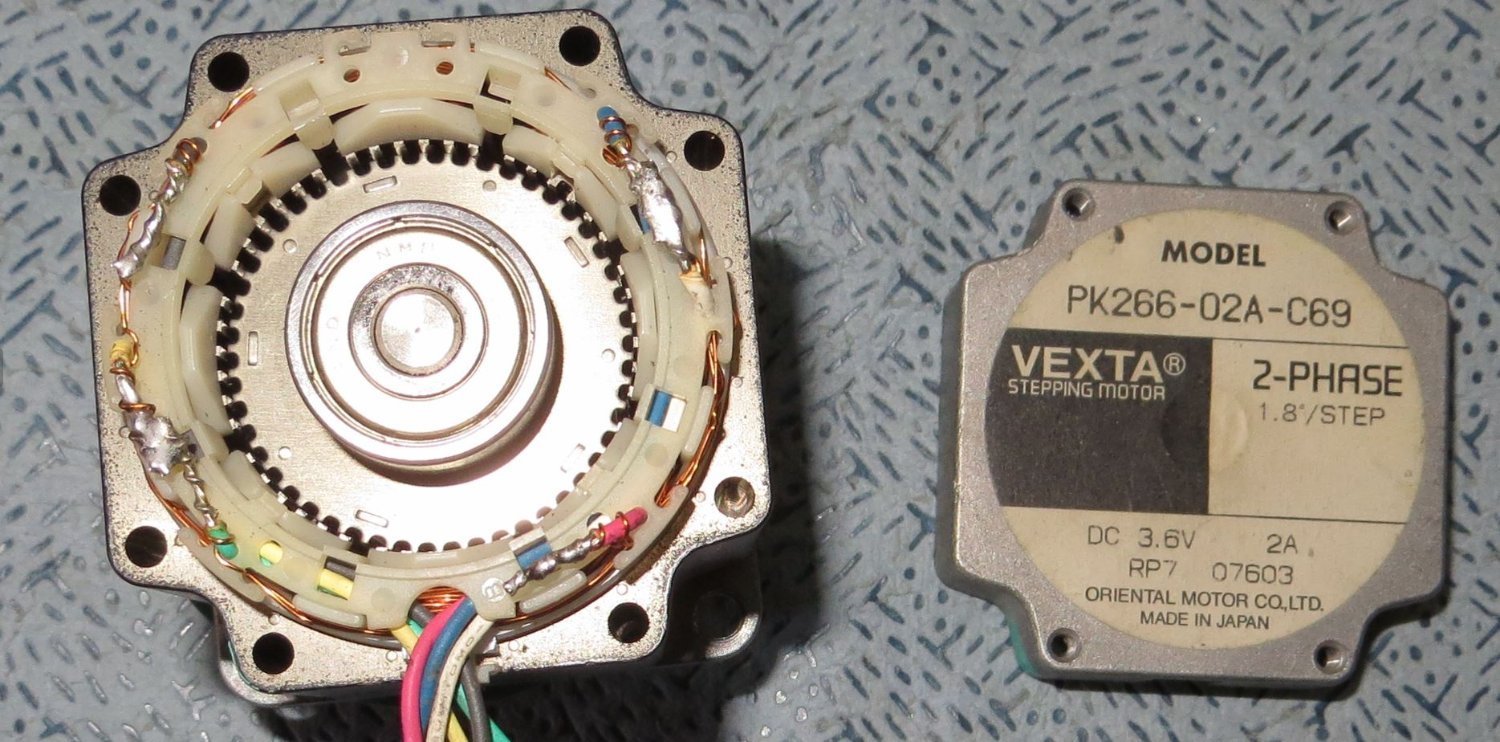

Двигатель для намотки -японский шаговый двигатель . Ему пришлось перепаять обмотки с униполярного подключения на биполярную схему.

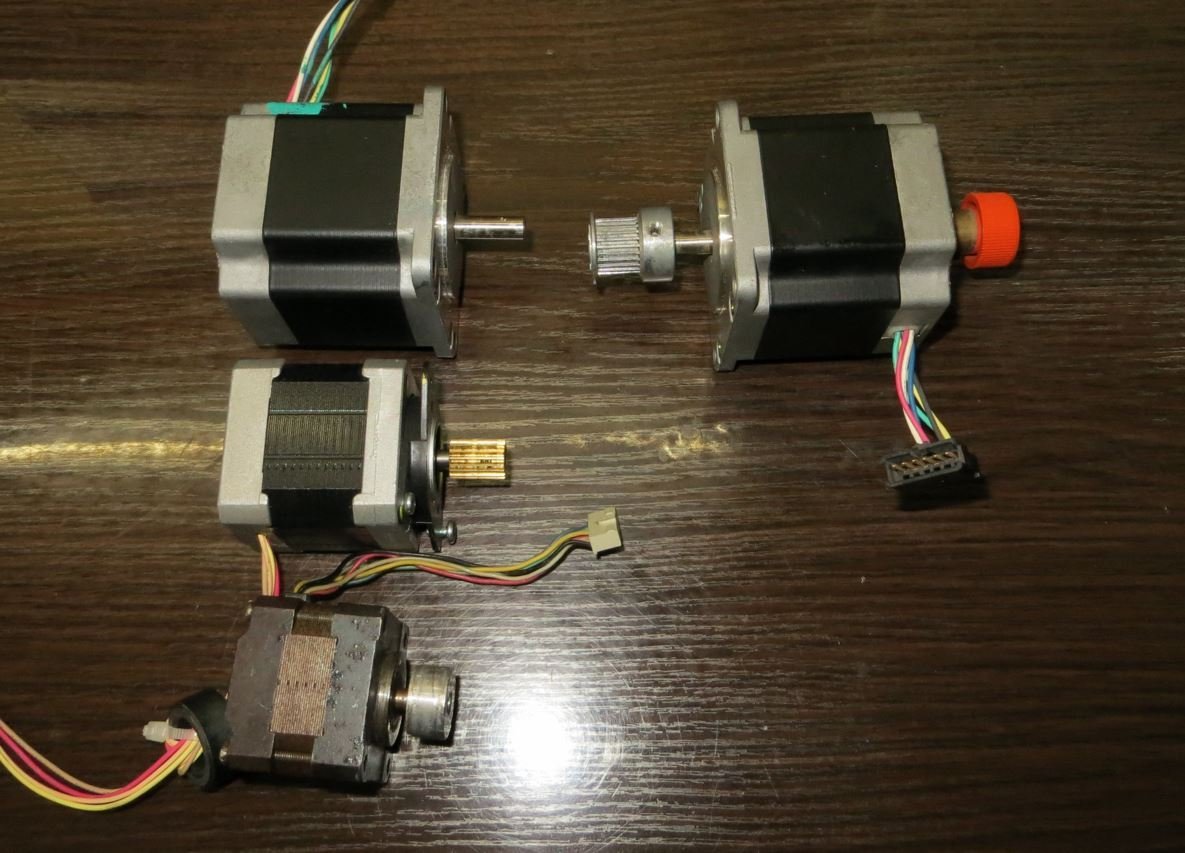

Двигатель для намотки (сверху слева) в сравнении с двигателем укладчика (слева, второй сверху).

Применён шкив с зубчатым ремнём 1:3

Для больших сечений проволоки можно поставить шкив 1:5 - регулировки позволяют , просто переставить шкивы и ремень без переделок конструкции.

[lenivo]

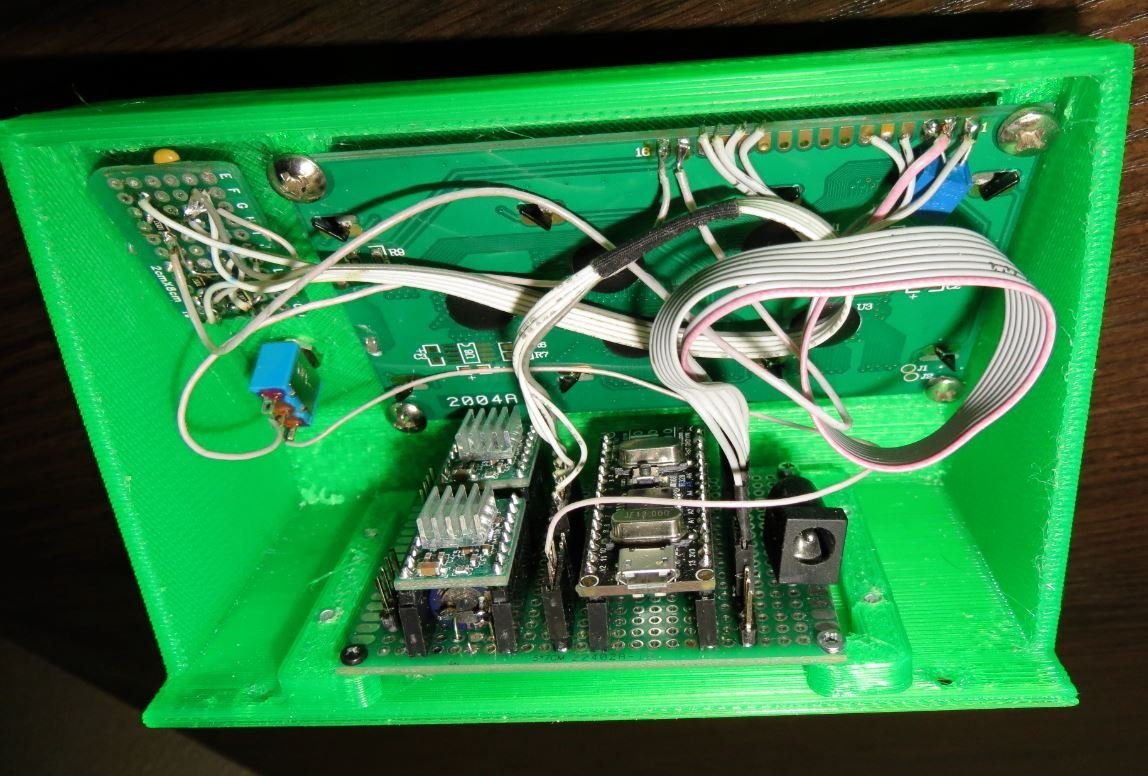

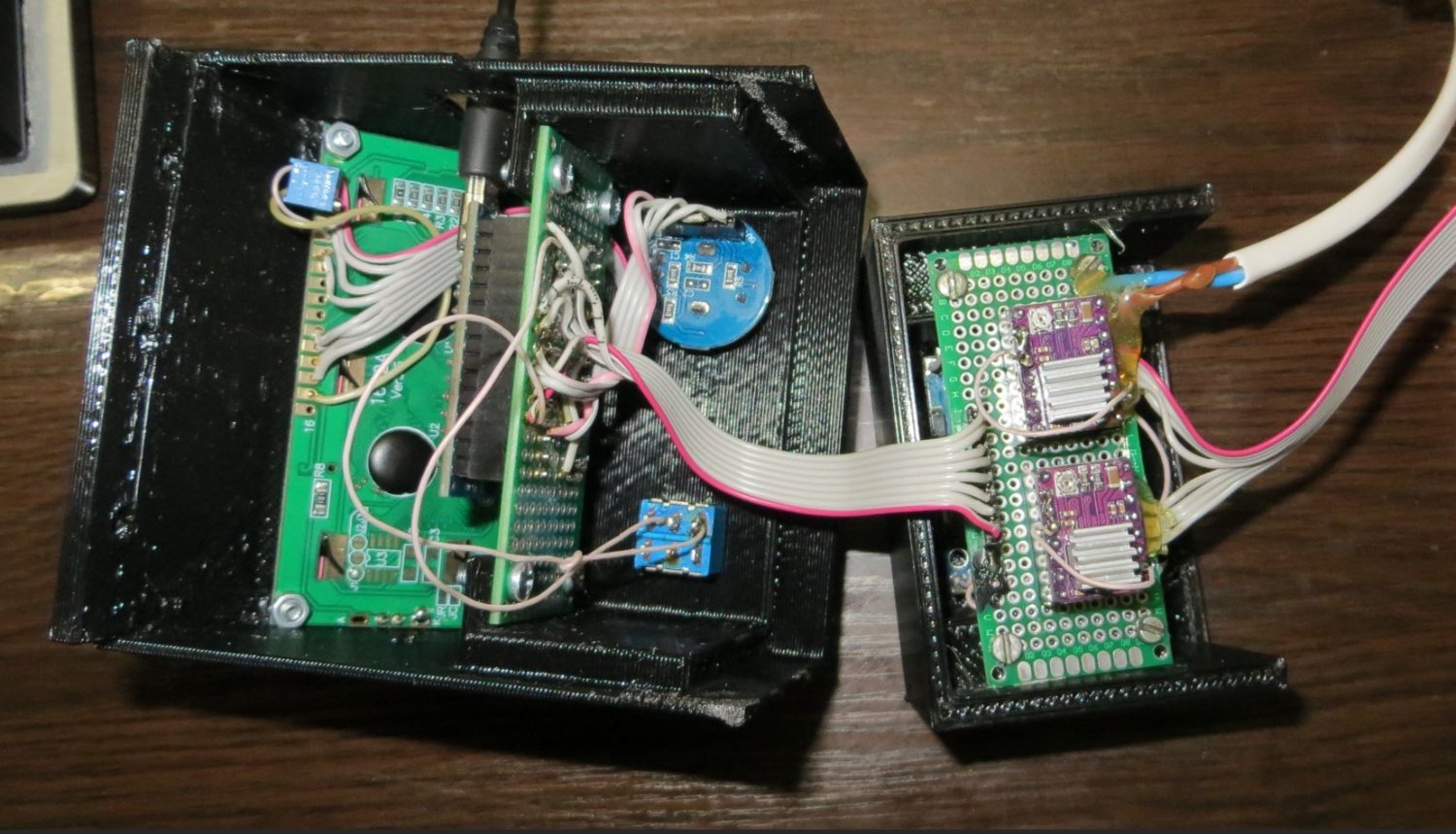

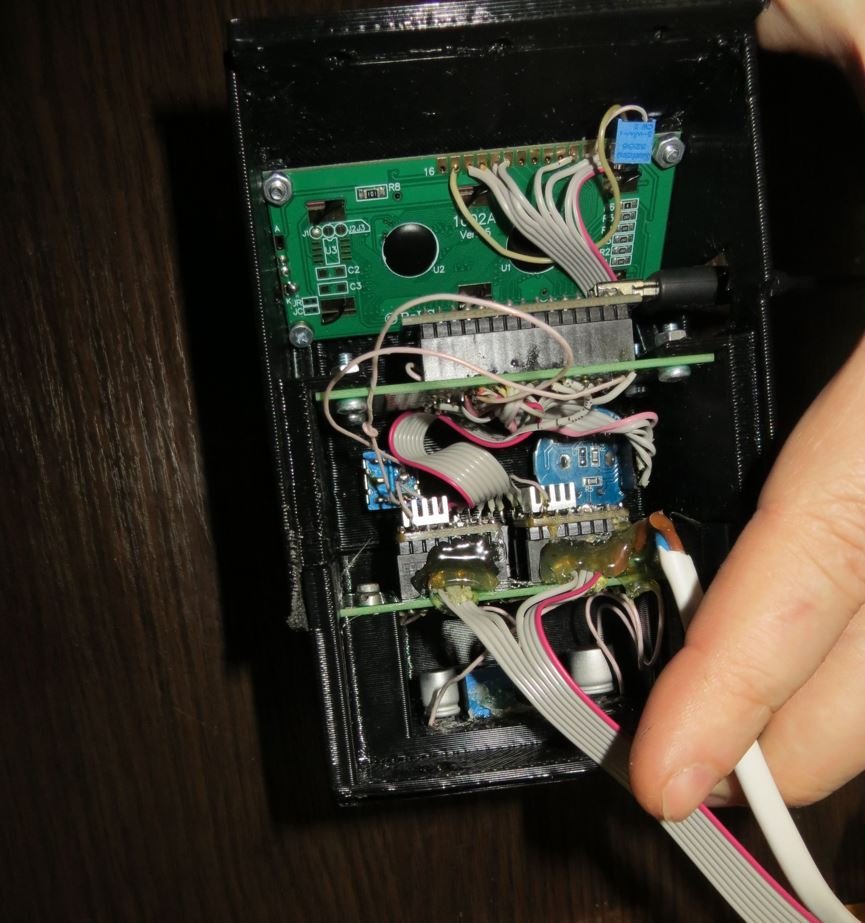

Крышечки и провода "прибрал"
