Макеты фонокорректора 6с3п + 6с1п и темброблок на 6н1п - смонтировать в один корпус

Сергей Ал.

By Сергей Ал.
in Analog

 Share

Recommended Posts

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

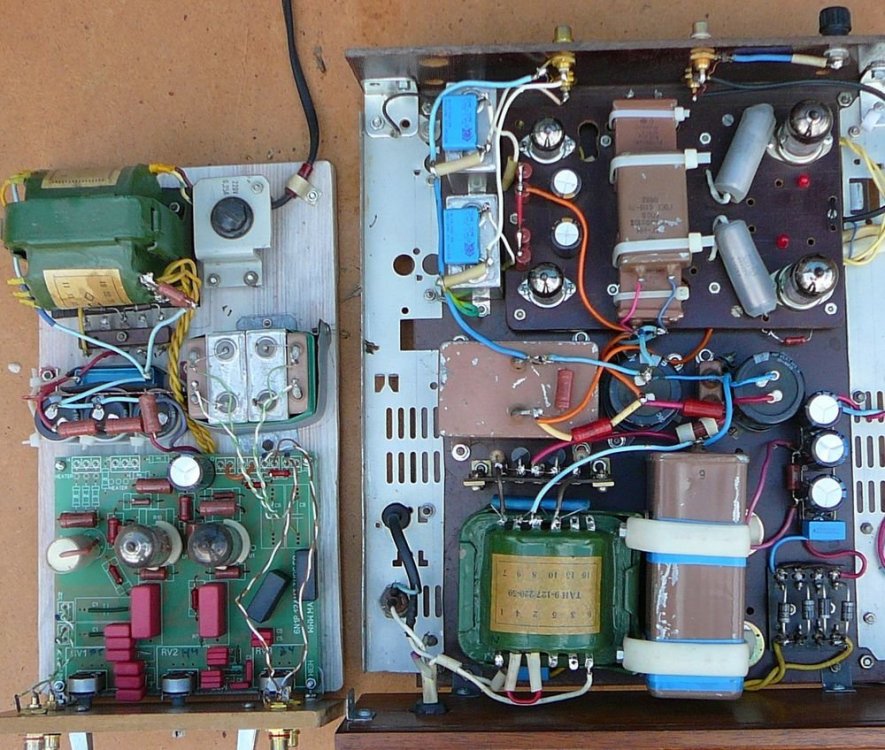

Лежат в кладовке макеты фонокорректора (6с3п+6с1п) и темброблока на 6н1п. Есть мысль смонтировать в одном корпусе (напр. УП-001, есть такой в наличии). Готов выслушать советы по конструктиву.



  • Like (+1) 1
Admin Collaborator

Admin

Posted
Posted

Сергей, а схемы не осталось?

Я, наверное, в единый двухэтажный корпус и добавил бы коммутацию входов-выходов, этакий предварительный усилитель получить. Всё смонтировано уже, железяками скрепить, боковинки железные, в единый корпус из дерева.

Сергей Ал. Mentor

Сергей Ал.

Posted
  • Author
Posted

Двухэтажный корпус не встанет в общую стойку для аудиоаппаратуры, поэтому и смотрю в сторону корпуса от УПП (в нём и коммутацию входов проще сделать, и отключение темброблока).

Схему темброблока я вроде выкладывал, но сейчас найти не получилось (плата приобреталась в интернет-магазине ТЭК)

Темброблок ТЭК -6Н1П.jpg

За основу схемы корректора взята схема А.Бокарёва, но второй каскад собран на 6с1п, между каскадами - конденсатор (схема в голове, но могу, конечно, при необходимости нарисовать).

6с3п - 5687 кор.Бокарева(Hi-End по-русски,Проигрыватели Винила RIAA-6С3П супротив 6с2п).jpg
