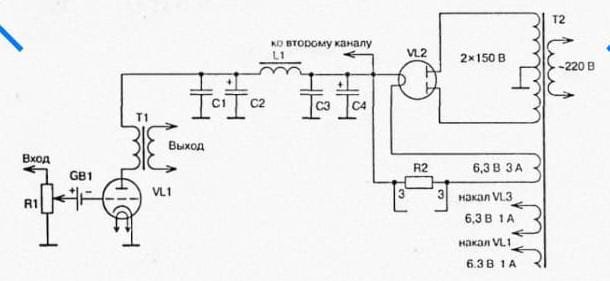

Надо ли переместить на схеме затвор транзистора VT1 вправо, к стабилитрону? С уважением, Nittis -
By Stan Marsh · Posted
Почему же "только", за последние четыре года наш кружок больше двух десятков OTL-ов сделал. Да, не по схеме Меллоу, но сделал же! А подвижник Улдыс, который перепробовал практически все бестрансформаторные варианты. А проекты Климентия, там тоже под два десятка комплектов плат роздано, и воплощения последуют, не сомневайтесь. -
Нужно по хорошему и схему приложить, это же не раздел галереи наших поделок. -
-
Спецы разные, за всех не стоит. Станислав делает и продвигает ОТЛ, а он один из спецов, ЭТО вне сомнения.
-
Поэтому и не нравится, что не спец. Cпецам тоже не нравится, поэтому и не делают. Проще обсуждать и осуждать в течение 4-х лет.
-
Пара выходничков 6к/8 и 16 ом. Железо немецкое М74. Допустим перекос токов плеч до 10ма (падение индуктивности с 30гн до 27гн). Прошу 14.000р. -

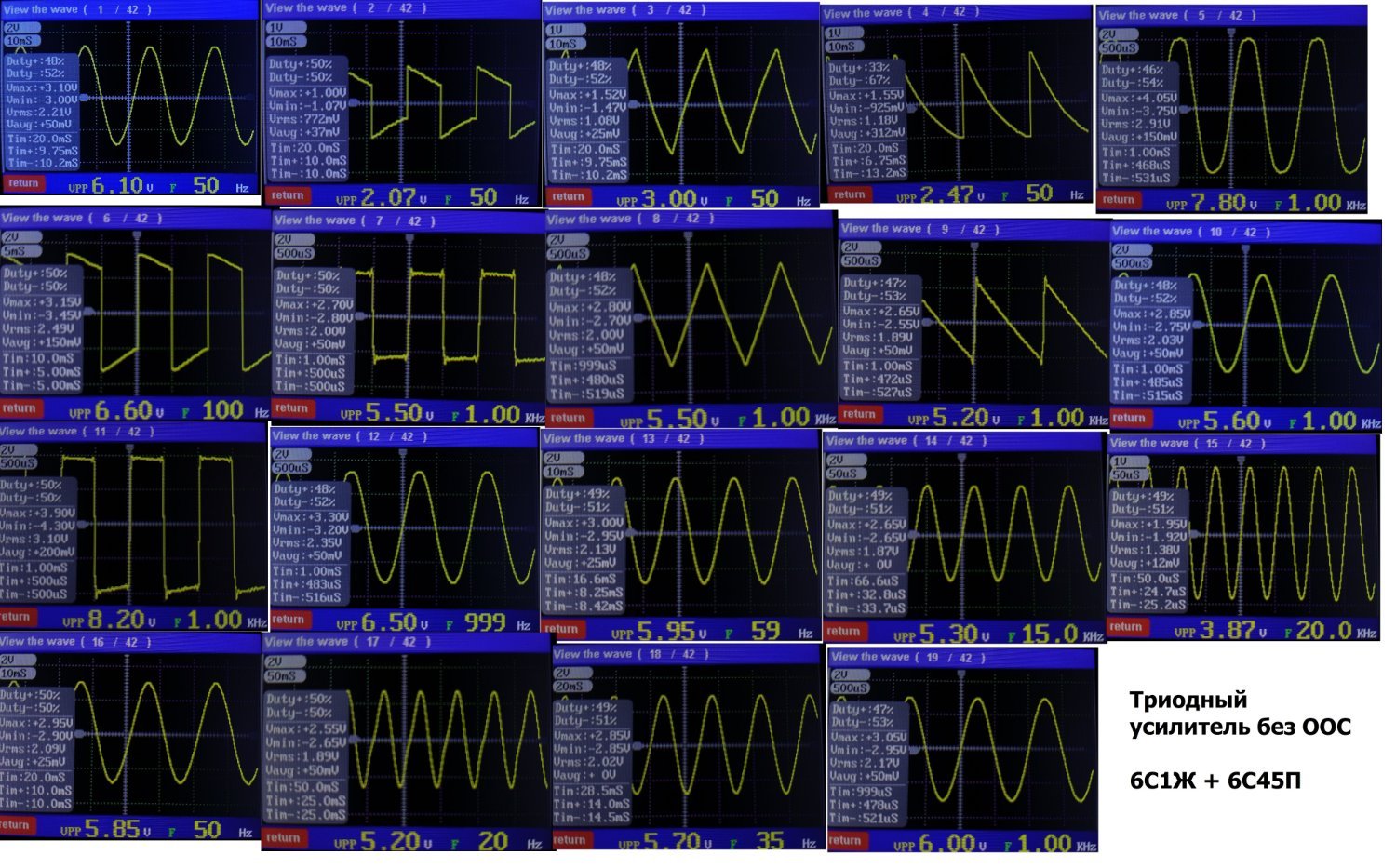

С оказией измерил параметры УМ, точнее УМ с прицепом в виде пока не отделимого входного каскада на е182сс, нагруженного на трансформатор 20к/600. ТВЗ Тамура-7002 заявлена как 3,5к, но по графику импеданса скорее 4к. Использовал измерительный комплекс Панасоник VP-7722A, поэтому полученным результатам можно верить 1. Фон прямого накала: 1,9 мВ; 2. Выходное сопротивление: 2,8 Ом; 3. Сигнал/шум: 63 дБ; взвешенный: 81 дБА; 4. THD: 0,72% (1 Вт, 1 кГц); 5. IMD: 0,09%; 6. THD от мощности (%), в скобках спектр по 2,3,4,5 гармоникам (дБ): - 0,25 Вт: 0,35%, ( -49; -69; -87; -90) - 0,5 Вт: 0,46%, ( -47; -69, -78; -84) - 1 Вт: 0,72%, ( -42; -69; -70; -84) - 2 Вт: 1,2%, ( -38; -65; -66; -83) - 3 Вт: 1,48%, ( -36; -53; -56; -75) - 3,2 Вт: 2,25%, ( -39; -42; -50; -58) - 3,5 Вт: 3,6%( -47; -36; -42; -41) В сравнении с нагрузкой 2,5к искажения значительно ниже, как, впрочем, и мощность. Начиная с 3,2 Вт нечетные гармоники сравниваются, а потом обгоняют четные. На 3,5 Вт то ли уже глубокий клип, то ли это мы переходим в А2 . Дальше не смотрел, думаю, за максимальную неискаженную мощность можно смело принять 3 Вт. -
-
Я не спец, но что-то мне не нравится ни сама схема, ни питание, не компоновка, наверное становлюсь ретроградом.
-
By Meshochnik · Posted
To Tim Mellow: - Выбор сглаживающих конденсаторов C8-C11 важен, потому что они определенно находятся на пути сигнала между выходными лампами и громкоговорителем и, следовательно, должны быть хорошего качества. Они должны быть свободны от внутренней вибрации, что означает, что они не должны «петь», когда усилитель управляет фиктивной нагрузкой. К сожалению, с тех пор, как я установил отличные конденсаторы Elna «Cerafine», они, похоже, были сняты с производства. Вместо этого я указал Elna «Tonerex» в качестве замены, хотя я никогда их не пробовал. ~ audioXpress February 2010 ...15 -
By Stan Marsh · Posted
У канадцев всего два конденсатора на 3300, насколько я помню. -

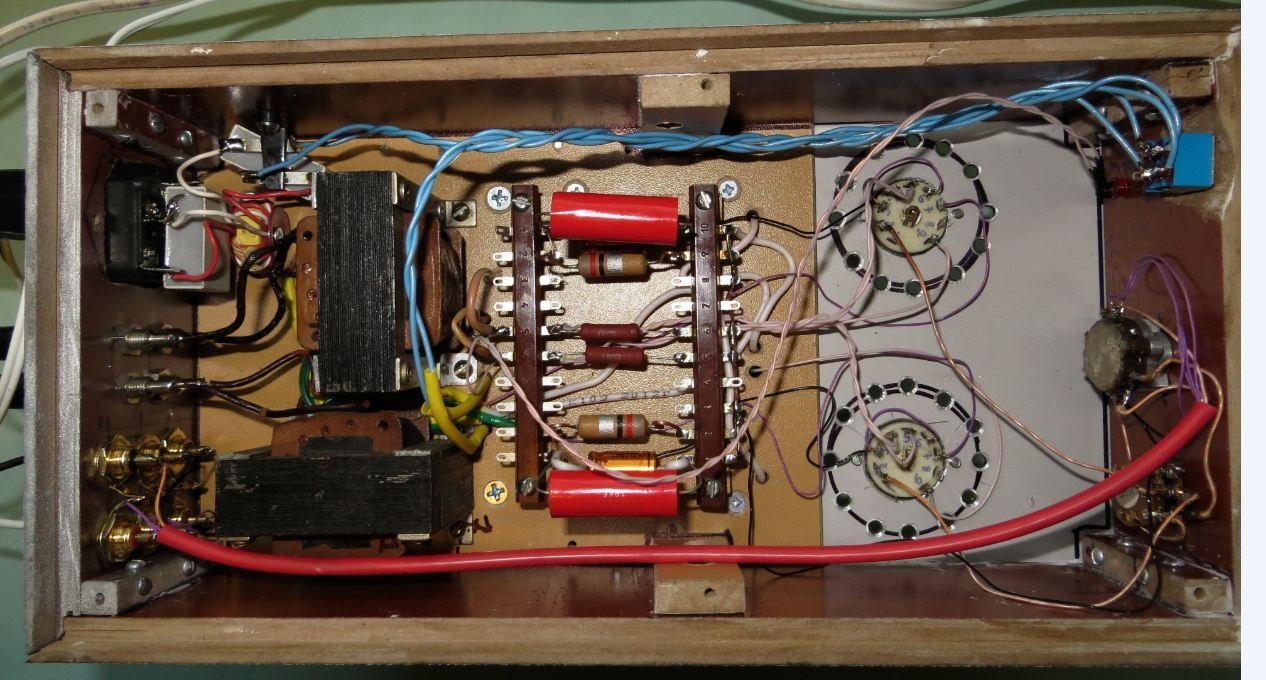

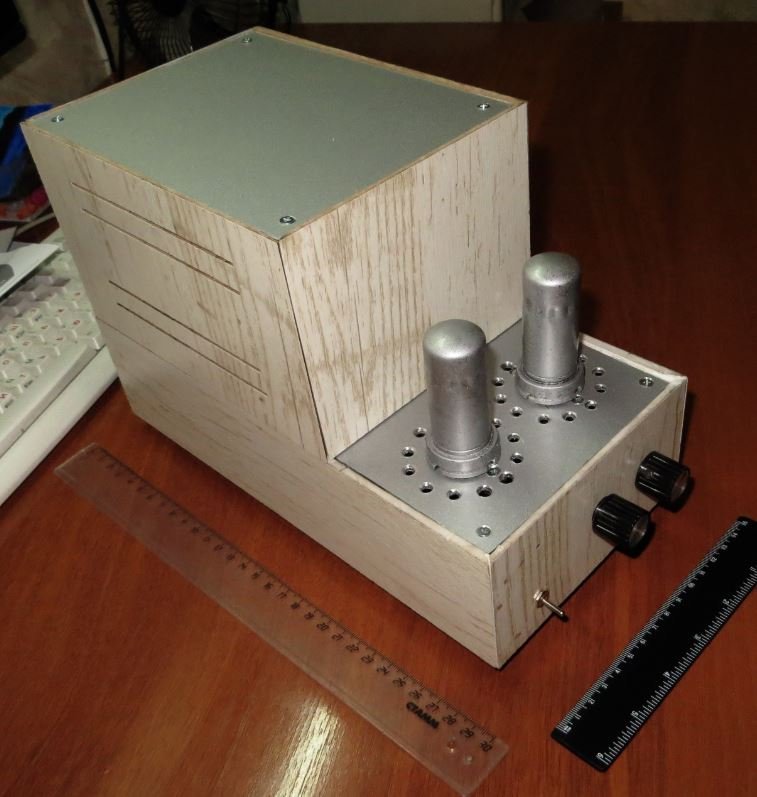

Вентиляторы можно положить на крышку сверху, и сеточкой прикрыть. Вид будет даже интересней. Я так сделал в блоке питания SE на ГУ-81М. И, да, обдув можно сделать и снизу, что есть правильно - ножки лампы будут охлаждаться в первую очередь. Поднимите корпус но ножках 6-7 см. Вокруг лампы сделайте отверстия большие сегментные. Если насверлить отверстия, то появится шум воздуха при их прохождении.
-
Смотрю на схему блока питания и тоже не пойму, для чего он в плечах двуподярного питания поставил кучу конденсаторов последовательно... Ладно бы напряжения высокие были... Так там 150в всего... Неужели кондеров подходящих не было на нужно напряжение? Или тут какой-то скрытый смысл? 🎯 Ради интереса нужно попробовать смоделировать схему... Посмотреть что она реально может... -
Я брал их на старом АП-е у кого-то из сибиряков. Интересно, что он скажет на ваш спич про его лампы? Замеры то его.
-
-
