32 минуты назад, Xрюн222 сказал:

Тама, между кружочками...

И что это дало в понимании, 8какая доля в общей ёмкости принадлежит плёнке, а какая воздуху.

Posted
3 минуты назад, KAI сказал:

И что это дало в понимании, 8какая доля в общей ёмкости принадлежит плёнке, а какая воздуху.

Так математика потому спрашивать и надо, для понимания... Там интегралы и т.п., это ко мне уже вопрос не по зарплате, увы...

Posted

Пойдем другим путем, Николай Л.
У вас есть 2 резистора: один в 0,1 Ом другой в 0,9 Ом. Результат = 1 Ом с вкладом первого 10%
У вас есть 2 резистора: один в 0,5 Ом другой в 0,5 Ом. Результат = 1 Ом с вкладом первого 50%
P.S. Чем, ...ть, резисторы проще в понимании, чем капаситоры?

Posted
21 hours ago, Xрюн222 said:

Тем что конденсаторы наоборот соединяются, чем резисторы...

Никита Сергеевич. Рассмотрим проводимость(1/R). Чем меньше резистор(больше проводимость) и чем больше емкость (опять, больше проводимость), при последовательном соединении, тем меньше на них падение и, соответственно вклад. Когда емкость бОльшая, то есть проницаемость выше, то падение на ней меньше. И, как и было справедливо указано Н.С., меньше вклад. При прочих равных.

Posted

Я потому и предлагаю нарисовать кружочки и пригласить математика... Относительная толщина воздуха нарастает стремительно и лавинообразно, нужно написать и решить интеграл... Пусть, типа например, 5...7  мкм лака и  50 мкм воздуха.

Posted
47 minutes ago, Xрюн222 said:

нужно написать и решить интеграл

Стар я уже кодировать... возьмите готовое из статьи какой про обмотки или справочника по физике.

Posted
1 час назад, Сергей А сказал:

Мне кажется, что емкость будет зависима от давления в атмосфере или нет?

Ну, сильно ли зависит емкость КПË в приемнике, а там настройка ведь очень чувствительна...

  • 2 weeks later...
Posted

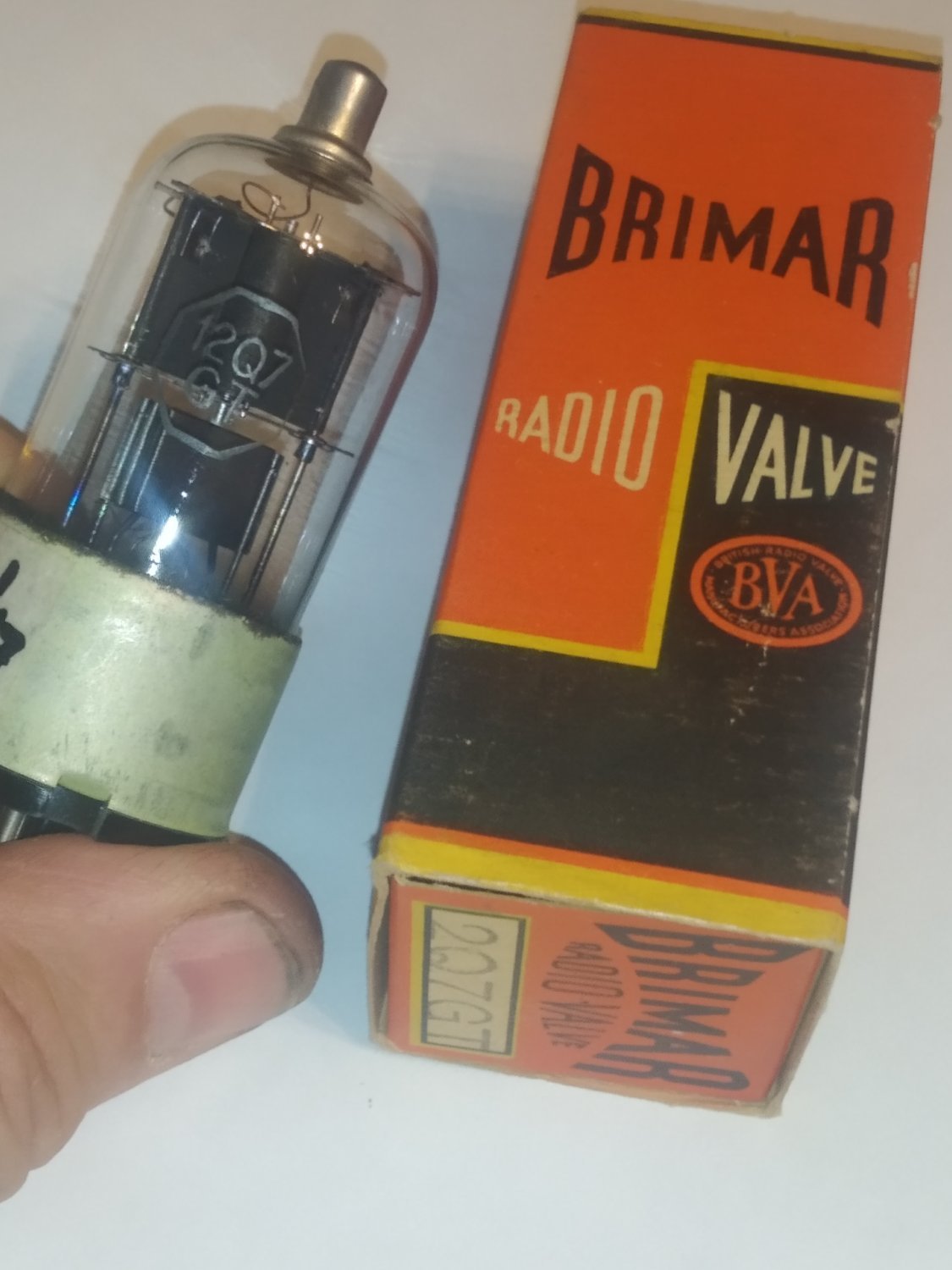

IMG_20250501_095813.thumb.jpg.2f1d027e9bbe7c1ed7d5757967ddc666.jpgВ очередной раз "в тумбочке" попалась под руку вот такая красота... И в таких же коробках, с той же фабрики - 12J7GT... Напрашивается очередной "корректор на 6н9с + 6н8с".



  • Like (+1) 1
Posted

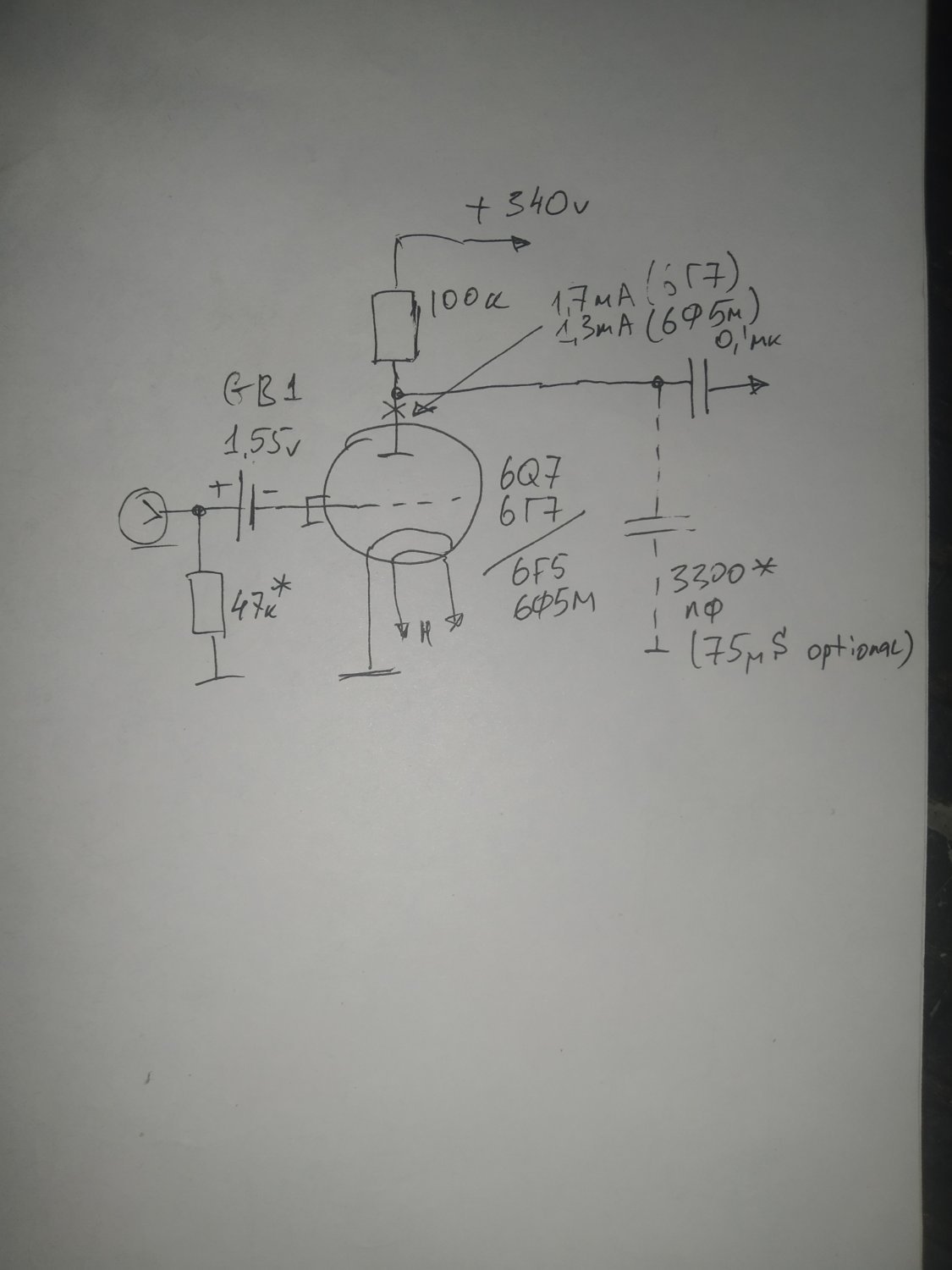

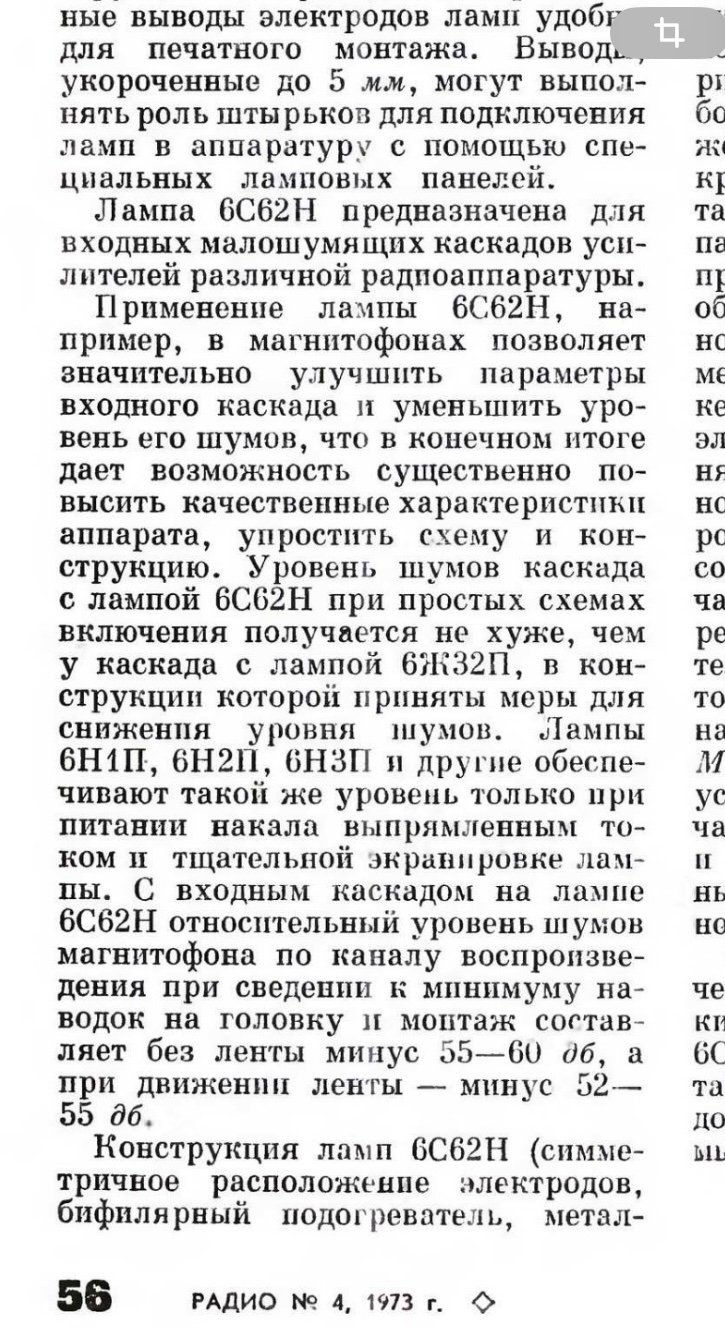

Входной каскад, с учетом имеющихся возможностей питания, вырисовывается такого канонического  вида (хотя, можно и, как вариант - с входным С и 10МОм):IMG_20250503_193216.thumb.jpg.fed011bd3586f3dab71690364dbb8661.jpg

  • Like (+1) 1
Posted

И тут есть один момент, на который пока более-менее четкого ответа НЕ попалось - сколько, конкретно и численно, входная емкость подобных каскадов. Мне кажется, это может быть довольно важным вопросом :smile-07:.

Posted

Так физически ничего не меняется, Миллеру ничто не мешает канонически проявиться.

Posted

Это понятно, но, есть подозрение, что у колпачковых ламп ситуация численно получше. Хотя физически и такая же, как у 6н9с и тп... Это если Миллеру не мешать. Но, кстати, можно же, как один из вариантов, и помешать (опция пунктиром). Но вдруг и так уложимся, со "стандартным фонокабелем"...

Posted

Между делом "накидал" и опробовал "Гуся Одесского по-Останкински". Так сказать, возвращаемся к истокам истоков...Лайфхак - если соединить на панельке гнезда 3и4 между собой, а у 6г7 откусить ножку 4 - то можно "на лету" перетыкать 6ф5 и 6г7. Базовый вариант выглядит как 6г7 на вход - 6ф5 на выход, но можно в любых сочетаниях, по вкусу.

Испробовано в качестве источника к "усилителю на 56 + ел11 в триоде". Т.е. в моно-систему. По чувствительности - практически в самый раз оказалось.

Перегрузочная способность - точно, как в авторском описании, т.е. - "и близко не снилась той Ямахе"(С).

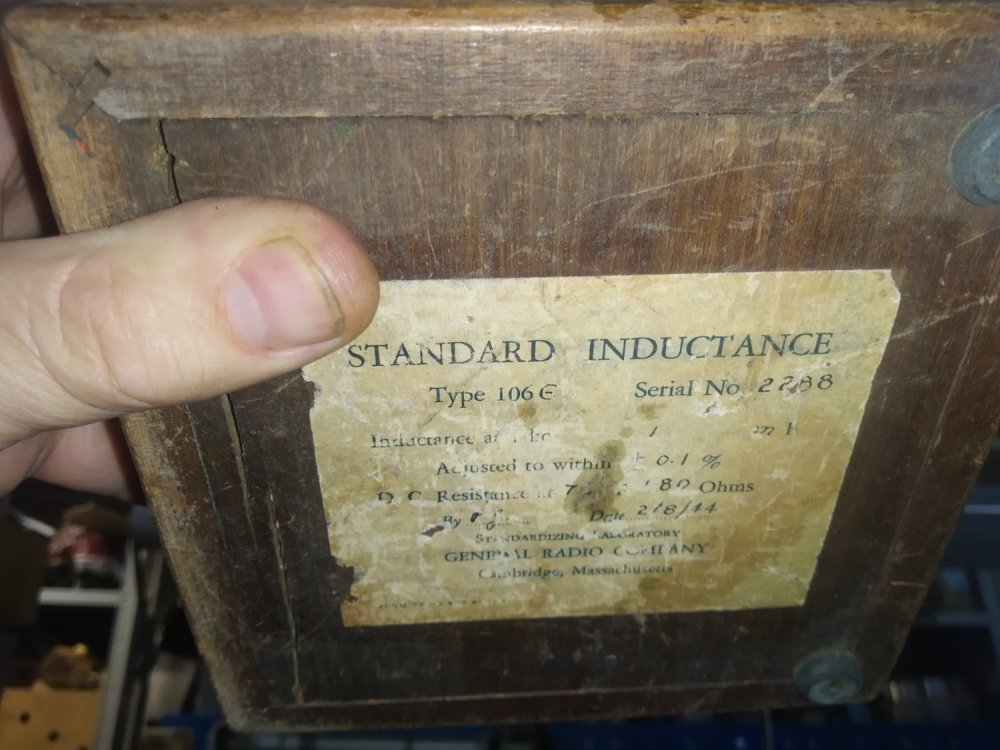

Подобран чудесный корпус из ореха, примерно 90-летней выдержки. От прецизионного прибора.




  • Smile 2
Posted

По результатам контрольного слушания - в очередной раз подтвердилось предположение/ рекомендация  об оптимальной величине катодного резистора для 6н9с и тп  на фоно-входе. :smile-29:

Явно, кстати, имеет смысл "обкатать" сеточное смещение. Как это делалось исстари. Ибо запас ПС совершенно избыточный даже для древних голов с "бешеным" выходом.

Posted
3 hours ago, Xрюн222 said:

Явно, кстати, имеет смысл "обкатать" сеточное смещение.

Конденсатор на входе?

Posted

Соответственно, появится. Но, т.к. емкость требуется небольшая - то выбор будет достаточно широк, вплоть до намотанных. При повышенной "винтажности" возможна работа прямо на его сопротивлении утечки. Учитывая, что исправные 6г7 нормально работают с 30...50...100 (!) МОм в сетке. Или есть чудесный Аудионот, что-то там в меди, кабы даже не серебро, убивший уже ранее пару выходных ламп...

Posted

Я к тому, что току там, даже у "крутой" лампы маловато.  При нуле не измерял, а при небольшом минусе типа 0,2 мкА. А высокоомные резисторы - далеко не верх надежности...

Posted

Ну, как раз, надежные резисторы  ( тем более нужен всего 1) нужных мегаомов (порядка 10) имеются... По-моему, аж в вакуумной стеклянной трубке.

Posted

Ну в вакууме у меня только гигаомы... увы. При 200 нА стекло, кварц, фторопласт и прочие янтари ещё не требуются.
