Ну, не 200 нА, чуток поменьше, при типовых 10-15-22 МОм получается: 0,8в / 10 МОм = 80 нА, соотв. при 22 еще вдвое меньше,но порядок примерно такой...  Теоретически интересная задача - спектр шумов на сетке при таких сопротивлениях и с учетом разделительного конденсатора, сопротивления и индуктивности головки. Практически, шумы не представляют особой проблемы, но с абстрактно-научной т.з. интересно...

Posted
7 часов назад, BAA сказал:

Ну в вакууме у меня только гигаомы... увы. При 200 нА стекло, кварц, фторопласт и прочие янтари ещё не требуются.

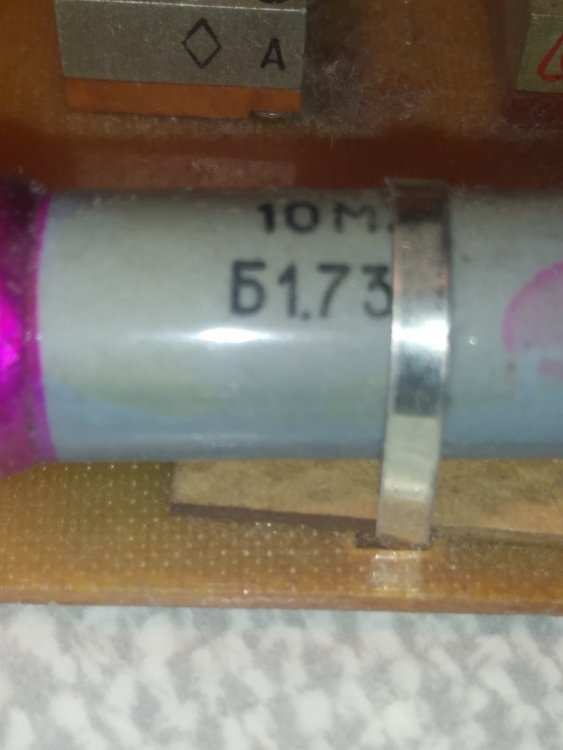

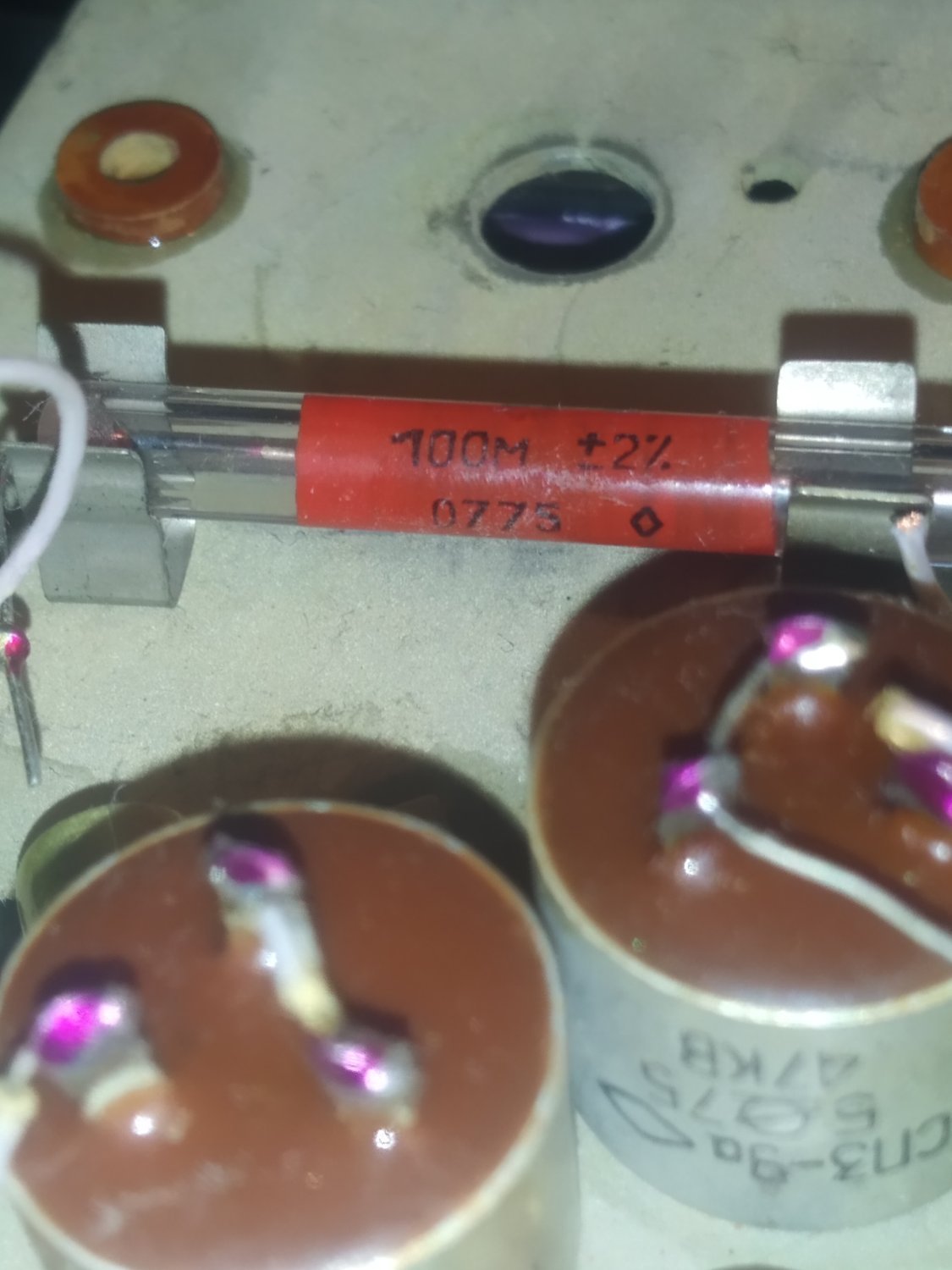

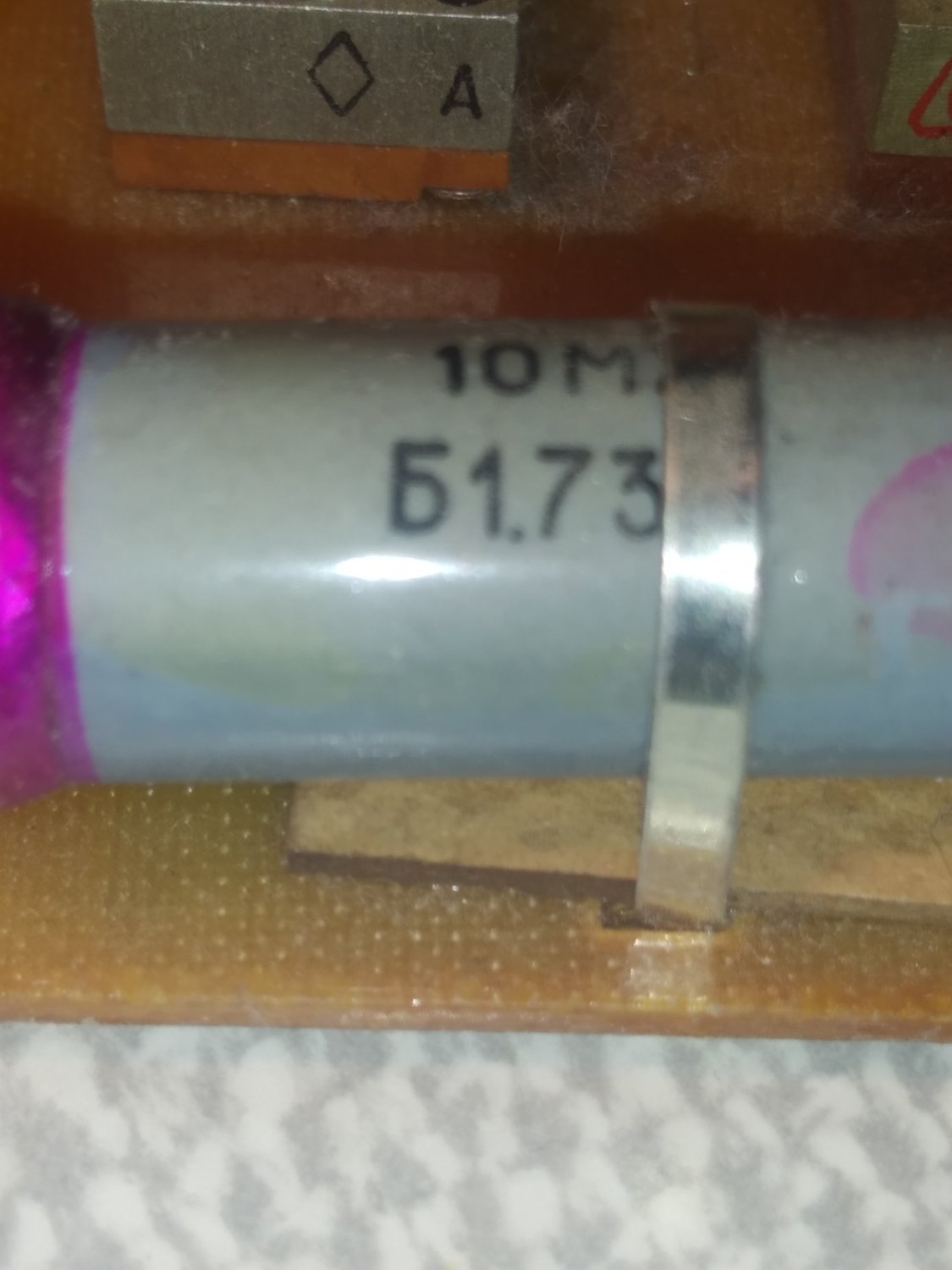

Да, звиняюсь, ошибся на порядок... В  стеклянной трубке - почти ГигаОмы, зато 2%...10М 1% в фАрфоре, (микро)проволочное...



Posted

Предлагаю проголосовать вопрос - как лучше соединять каналы у стерео-головки для  моно включения, последовательно или параллельно? Соответственно, ставим 2 по 47 ком последовательно же или параллельно. На условно-измерительной монопластинке получено на 1 кгц/3,5 см/сек  по 6 мВ на канал, при последовательном соединении - 12 мВ. Но в "советах бывалых" встречается и предложение соединить впараллель.

Posted
7 hours ago, Xрюн222 said:

Но в "советах бывалых" встречается и предложение соединить в параллель.

Техвопросы - голосованием? Надо как положено, на слух. Только вот становится понятно, что слухач один - Бокарев. Соответственно опция отпадает. Или нет? Были бы источники тока - явно в параллель, а вот напряжения - явно последовательно. И кажной - свой резистор! Чтоб полезным сигналом соседнюю катушку не "греть". Ну а на старости чего только не предложишь, от бывалости. Хотя...

Posted

Это если бы был бы корректор с первым каскадом на "виртуальной земле" (скажем, от тов. Баксандалла, 1955 год), то тогда все равно в каждом канале по своему отдельному резистору  входному, и "автоматически" запараллелятся в собственно  точке В.З. При, однако, некоторых коррекциях в коррекции, замечу.

Но! У нас, принципиально, по ТЗ, самая примитивная схема корректора. Из всех возможных.

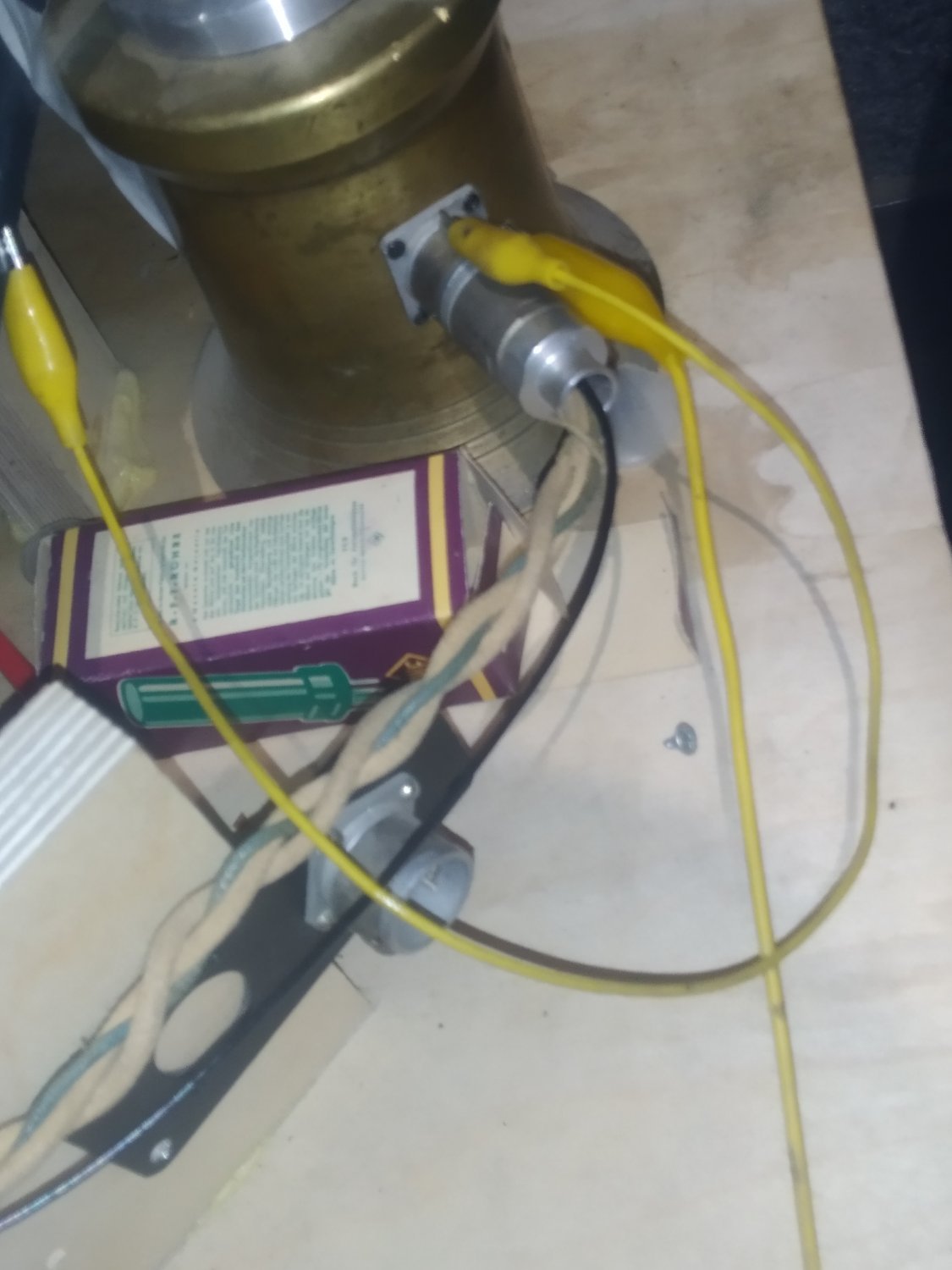

Пока что сделан спец.моно-фоно кабель, с последовательным соединением каналов в разъеме, и насколько возможно в "кухонных" условиях, пониженной емкостью, получилось 63 пф при 1,5 м. Подсохшая и растрескивающаяся резина ( бывш.белый провод) - аналог керамических бусинок :).


Posted
6 минут назад, Комелев Константин сказал:

Да там, в столетней резине провод уже в литцедрат превратился. Так что два в одном, и бусины, и литц.

В данном случае нет. Хотя и так бывает. Провод из луженых жилок, обмотан ниткой  поверх, а потом уже резина. Не потемнел, даже облудился запросто...

Posted
В 13.05.2025 в 02:52, BAA сказал:

Техвопросы - голосованием? Надо как положено, на слух. Только вот становится понятно, что слухач один - Бокарев. Соответственно опция отпадает. Или нет? Были бы источники тока - явно в параллель, а вот напряжения - явно последовательно. И кажной - свой резистор! Чтоб полезным сигналом соседнюю катушку не "греть". Ну а на старости чего только не предложишь, от бывалости. Хотя...

Посмотрел тему про ХорнРесп - согласен, насчет голосования был неправ... На сегодняшний день, видимо, нужно спросить у GPT. Или Deep Seek.

Posted
49 minutes ago, Xрюн222 said:

На сегодняшний день, видимо, нужно спросить у GPT. Или ёDeep Seek.

А я про что?
Только вот беда, чем дальше, тем быстрее ОНО начинает объяснять не где про её почему, а где и почем купить. С региональным уклоном, Амазон или наоборот.
А птичку нашу колькулятор, попрошу не трогать. Удобно.
Вот есть картридж современный и вовсю моно. Как у него внутри? Вот оттуда и ответ будет. Опять-же, есть тот, кто знает - может он и скажет?

Posted

Ходят упорные слухи, что современные моно головки - это стерео, соединенные внутри, каким то образом.

  • Like (+1) 1
Posted
27 minutes ago, Xрюн222 said:

Ходят упорные слухи, что современные моно головки - это стерео, соединенные внутри, каким то образом.

Сайт AT сообщает, что ЗС серии VM, в стерео исполнении имеют импеданс 2,7 к/ 800 Ом.
А моно - 1,4 к/ 400 Ом. Из чего совершенно "непонятно", как соединены катушки внутри.
И надо пользоваться как всегда верными слухами от Никиты Сергеевича, о параллельном
таки включении. Видимо всё не так как кажется (С) Скалли Малдер

Posted
20 минут назад, BAA сказал:

Сайт AT сообщает, что ЗС серии VM, в стерео исполнении имеют импеданс 2,7 к/ 800 Ом.
А моно - 1,4 к/ 400 Ом. Из чего совершенно "непонятно", как соединены катушки внутри.


Как говаривал Ослик Иа - "удивляться не приходится"(С)...



Posted
25 минут назад, Goofnm сказал:

DL102 с одной катушкой. А, тут про ММ...

Собственно, принцип не важен, вопрос - как правильнее соединить стерео головку ( в данном конкретном случае Шур м3д) в моно - последовательно или параллельно, при условии, что в разъеме тонарма 5 штырьков, а фонокабель делается какой потребуется, нет ограничений дурацких RCA разьемов, и на входе корректора резистор ставится какой надо.

  • Like (+1) 1
Posted
2 minutes ago, Xрюн222 said:

на входе корректора резистор ставится какой надо

Кстати резистор написан все тот-же 47 к.

Posted

Опять же, ожидаемо... Надо бы 23,5, но так теперь не бывает, (раньше бывало, Vary R + Vary C), поэтому и так сойдет. Соответственно, если последовательно - то и 100 к надо, и емкостЯ вдвое ниже.

Posted
1 минуту назад, Goofnm сказал:

Никак. Взять один канал.



2 минуты назад, Goofnm сказал:

Никак. Взять один канал.

Возможно, тут у меня практики не хватает, потому спрашиваю. Какой из опыта предпочтительнее? Левый или правый?

Posted

Наверное это зависит на чём пилили пластинку до. В теории правый, т.е. внешний.
На практике тоже не знаю. Давно стоят классические бескантилеверные моно. Точный
ответ будет только у вас, после опытов.

Posted
23 часа назад, Goofnm сказал:

Наверное это зависит на чём пилили пластинку до. В теории правый, т.е. внешний.
На практике тоже не знаю. Давно стоят классические бескантилеверные моно. Точный
ответ будет только у вас, после опытов.

Имеется, "в принципе", голова GE RPX,  предположительно 052 или 053, аж прям чуть ли не позолоченная золотом,идентичным натуральному,и пара-тройка вставок,на 0,7 и на 1,0, возможно, стоит преодолеть предвзятость априорного  мнения и ее опробовать?  Чисто умозрительно кажется, что у нее виниловый резонанс должен быть на НЕ очень высокой частоте... Что не есть хорошо... Приехала когда-то  с тонармом AUDAX (якобы 12", фактически 10, конечно) одноопорным вестигальным, тоже странная штука...

  • 1 month later...
Posted
В 10.05.2025 в 20:51, Xрюн222 сказал:

Между делом "накидал" и опробовал "Гуся Одесского по-Останкински". Так сказать, возвращаемся к истокам истоков...Лайфхак - если соединить на панельке гнезда 3и4 между собой, а у 6г7 откусить ножку 4 - то можно "на лету" перетыкать 6ф5 и 6г7. Базовый вариант выглядит как 6г7 на вход - 6ф5 на выход, но можно в любых сочетаниях, по вкусу.

Испробовано в качестве источника к "усилителю на 56 + ел11 в триоде". Т.е. в моно-систему. По чувствительности - практически в самый раз оказалось.

Перегрузочная способность - точно, как в авторском описании, т.е. - "и близко не снилась той Ямахе"(С).

Подобран чудесный корпус из ореха, примерно 90-летней выдержки. От прецизионного прибора.

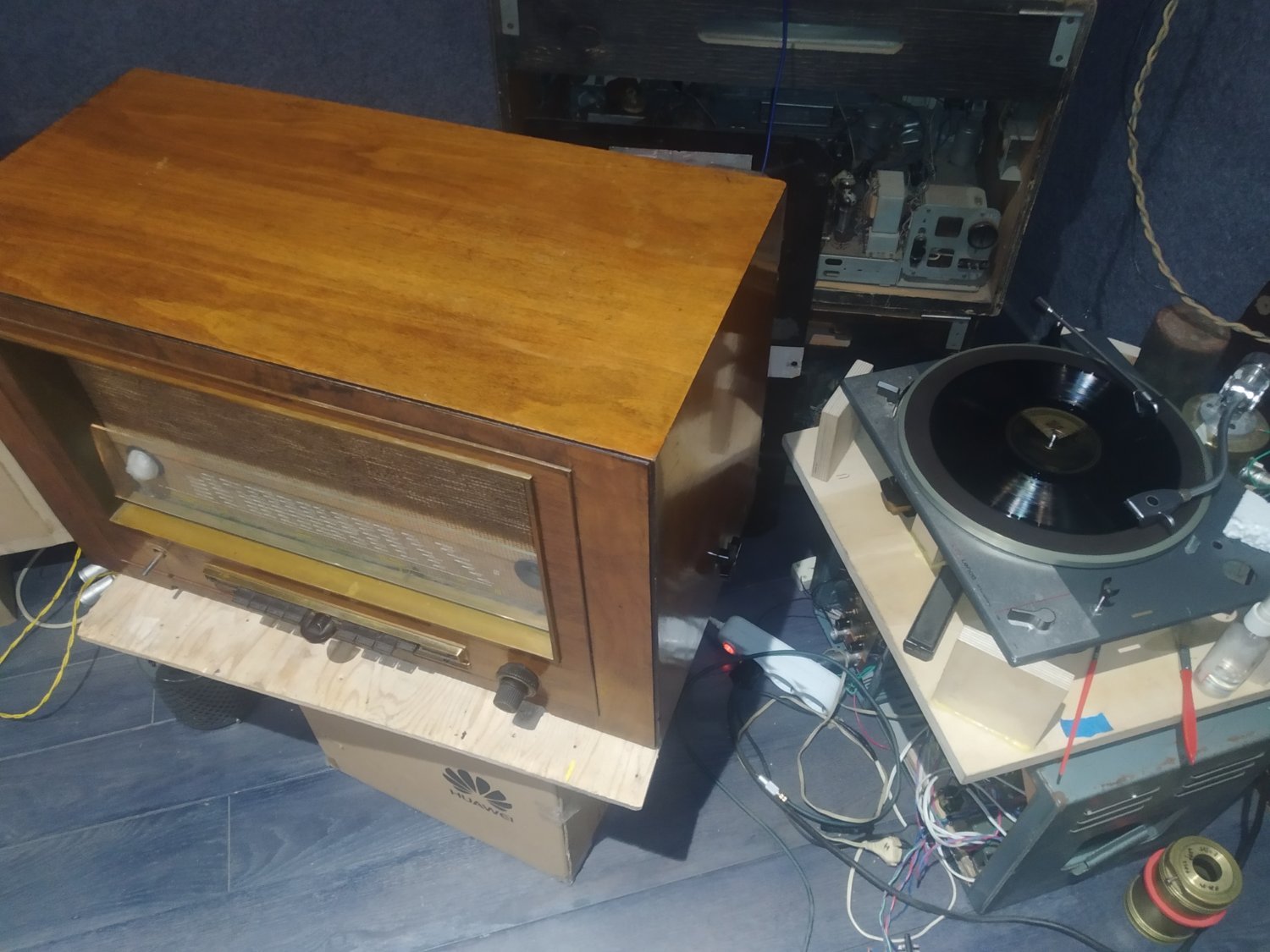

Испытание на совместимость с "тем самым" Д770, когда-то рекомендованным АМЛом, пройдено более чем успешно. Регулятор громкости дополнительный внешний, 47 кОм, штатный вывернут на максимум.IMG_20250617_215507.thumb.jpg.4216f411c3e852fa4e1687edcb7a7387.jpg


  • 3 months later...
  • 4 months later...
Posted

Здравствуйте, участники!

Вопрос к CHEL_EV.

Можете выложить полную схему корректора с блоком питания. На каком-то форуме есть старый пост об этом корректоре, человек собрал с блоком питания на трансформаторе от старой радиолы, но там про блок питания мало инфы, чтоб понять. Если есть схема, выложите, хочу собрать, но сам в радио не силен.
