Как выставить ток покоя транзисторов

Buzzzed

By Buzzzed
in Help for beginners

 Share

Recommended Posts

Buzzzed Newbie

Buzzzed

Posted
Posted

Здравствуйте, есть усилитель с Али, нужно выставить ток покоя но немогу понять куда подключить мультиметр.  Настраивается переменным резистором 202.


Valinor Local

Valinor

Posted
Posted

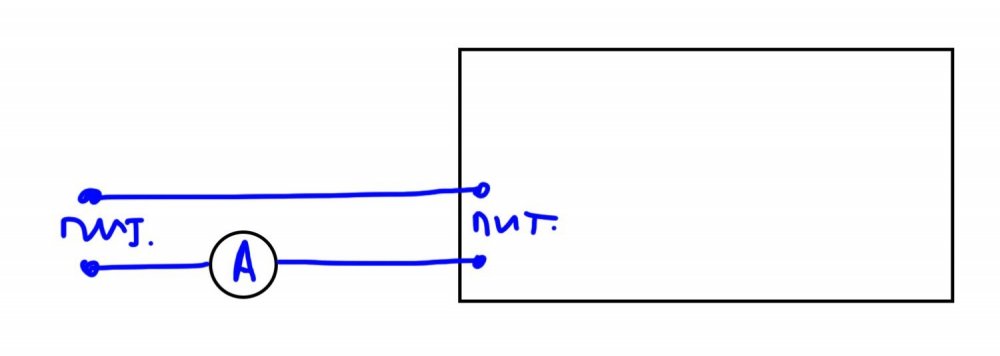

Судя по плате, это усилитель типа Худа. Значит одним подстроечным резистором надо выставить половину напряжения питания перед выходным конденсатором. А ток покоя у такого усилителя достаточно большой и питание однополярное, поэтому можно в разрыв провода питания поставить амперметр и по нему нужный ток накрутить. Ну и лучше всего первое включение любых плат с али осуществлять либо от ЛБП с защитой от КЗ, либо хотя бы лампочку в первичку трансформатора питающего воткнуть.

Buzzzed Newbie

Buzzzed

Posted
  • Author
Posted

Да это усилитель Худа. С регулировкой напряжения разобрался, а вот по силе тока затык. Выпрямитель уже смонтирован на плате, соответственно к ней подключаю переменку 28 вольт, закорачиваю вход, а вот дальше куда подключить мультиметр непонятно. Пробовал на эмитеры выходных транзисторов ничего не получилось, пробило резистор на второй плате. Как правильно в данном случае, прошу помощи.

BAA Master

BAA

Posted
Posted

Если есть источник питания постоянного напряжения - подать вместо переменки, той же "амплитуды"
За вычетом потребления предкаскадов будем вам ток покоя.

Valinor Local

Valinor

Posted
Posted
8 часов назад, Aloizio сказал:

Результат может быть недостоверным.

Для Худа при большом токе покоя в данном случае достаточно и примерного результата. Или тогда при такой монолитной готовой плате без измерительных точек придется резать плюсовую дорожку после фильтрующего конденсатора на плате и в ее разрыв уже включать амперметр постоянного тока. Это тоже не очень удобно.
