Модели ламп для Микрокап

Dolboyacher

By Dolboyacher
in Help for beginners

 Share

Recommended Posts

Dolboyacher Local

Dolboyacher

Posted
Posted

Всех, приветствую. Может кто поделится моделями пентодов для Микрокап 9. Тут выяснилось, что многие имеющиеся у меня модели пентодов имеют неточность, ввиду чего криво считается работа по второй сетке. Если кому не жалко. Спасибо.

BAA Master

BAA

Posted
Posted

Боюсь выхода у вас два.
Понять, как строятся модели для МС и переделывать оные от PSpice/LTspice.
Использовать стандарт де факто PSpice/LTspice.
Не всегда удается переделять из PSpice в LTSpice и наоборот.

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

Тема, наверное, нужная, только непонятно, каким боком она относится к архиву старого АП (как и некоторые другие, например https://newaudioportal.com/topic/12287-железо-м6-с-авито/)

или https://newaudioportal.com/topic/8885-правильное-питание-усилителей-класса-d/#comment-126270

https://newaudioportal.com/topic/4924-пик-на-4000/

https://newaudioportal.com/topic/12237-динамики-где-найти-информацию/#comment-125250

и т.д.

alss Proficient

alss

Posted
Posted

Скачайте бесплатный МС12 и возьмите из его более богатой библиотеки.

Если построенные для проверки ВАХ не соответствуют справочным/измеренным, то придется поискать  - для советских ламп - уточненные модели от GaLeX.

Dolboyacher Local

Dolboyacher

Posted
  • Author
Posted

Микрокап 12 уже установлен, сегодня провёл значительное время , чтобы привести графики к привычному для меня виду, вроде, получилось. Встроенная библиотека радиоламп да, приличная, много больше чем в МС9 и МС11 "из коробки", но , всё же многих достаточно популярных нет, например 6ж4 и даже её аналога, ради чего , собственно всё и закрутилось. Кстати, удалось ли кому руссифицировать МС12 ? Девятый был на русском, было, как-то, удобнее. По поводу исправленных моделей от GaLex. Удалось выяснить , что на сайте next-tube выложена уже исправленная библиотека датированная началом этого года, но, к сожалению , там та же беда осталась нерешённой.

Сергей-1968 Proficient

Сергей-1968

Posted
Posted

Такая же беда, не получается импортировать в МС 12. Вопрос к Aloizio и Dolboyachr, если у Вас получилось растолкуйте путь, прям на пальЦах со стрелочками и знаками.

Dolboyacher Local

Dolboyacher

Posted
  • Author
Posted

Сергей, приветствую. Скинул в четверг ув. Aloizio небольшую инструкцию в картинках, там все просто. Если еще Aloizio не успел поделиться, могу выслать, не проблема.

Dolboyacher Local

Dolboyacher

Posted
  • Author
Posted

Да какая там , к чёрту, методика, куда там мне, валенку, слишком громко сказано, проще мужики , проще :) Сергею уже написал, надеюсь, все у него получится.



BAA Master

BAA

Posted
Posted

Как я понял МС ест модели от OrCad PSpice. Разумно. Прикол LT именно в исходной бесплатности... Хотя в той-же неметчине fair use уж очень широкая, так что использовать для хобби можно... практически все, если получится.

Dolboyacher Local

Dolboyacher

Posted
  • Author
Posted

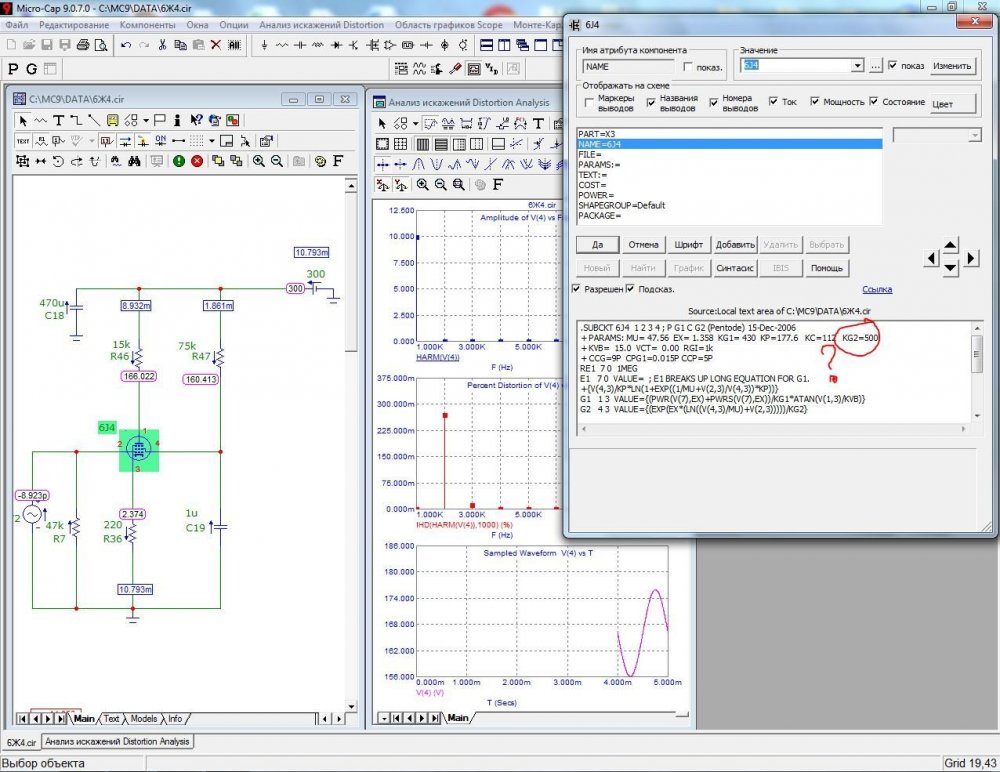

Взял параметры от 6ж4, а рачетные формулы от нормально работающей модели 6ж9п, пришлось добавить параметр KG2, т.к. в описании параметров модели 6ж4 его не было, взял пока от балды, заработало, покрайней мере, уже что-то. Надо будет выяснить , что за параметр. Слышал, что есть какая-то программулина, которая позволяет получить значения этих параметров их ВАХ, если не ошибаюсь,но не помню как она называлась, если кто в теме, ткните носом, пожалуйста. Спасибо.


Dolboyacher Local

Dolboyacher

Posted
  • Author
Posted

Теоретически, можно пентодную модель переключить в триод, триодная модель которой корректная и добиться изменением этого параметра KG2 тех же результатов, тем самым выяснить его примерное значение. Вот только, чтобы доверять такому результату, надо будет макетик собрать и прогнать нное кол-во 6ж4 с усреднением полученных результатов, и то, сомнения , всё равно, останутся :smile-60:

  • 2 weeks later...
Климентий Local

Климентий

Posted
Posted
В 04.12.2024 в 05:48, Dolboyacher сказал:

Взял параметры от 6ж4, а рачетные формулы от нормально работающей модели 6ж9п, пришлось добавить параметр KG2, т.к. в описании параметров модели 6ж4 его не было, взял пока от балды, заработало, покрайней мере, уже что-то. Надо будет выяснить , что за параметр. Слышал, что есть какая-то программулина, которая позволяет получить значения этих параметров их ВАХ, если не ошибаюсь,но не помню как она называлась, если кто в теме, ткните носом, пожалуйста. Спасибо.


У меня есть программа которая по вах строит модели и пентодов и триодов... Завтра скину...

  • Like (+1) 1
  • Thanks (+1) 1
BAA Master

BAA

Posted
Posted
8 hours ago, Климентий said:

У меня есть программа которая по вах строит модели и пентодов и триодов... Завтра скину...

Н-да. Программа конечно есть. Она сама коэффициенты подбирает?

Климентий Local

Климентий

Posted
Posted
11 часов назад, BAA сказал:

Н-да. Программа конечно есть. Она сама коэффициенты подбирает?

Конечно сама... Нужно только вах оцифровать и вставить... На выходе готовая модель ...

BAA Master

BAA

Posted
Posted
2 minutes ago, Климентий said:

Конечно сама...

Вручную не так просто как кажется. Моё почтение Гурскому Александру Леонидовичу, царствие небесное.

Климентий Local

Климентий

Posted
Posted
11 часов назад, BAA сказал:

Вручную не так просто как кажется. Моё почтение Гурскому Александру Леонидовичу, царствие небесное.

Да ничего сложно нет... Я напишу пост про это... Время выберу... Подробно покажу как это делается...

  • 10 months later...
Antur Proficient

Antur

Posted
Posted
В 15.12.2024 в 11:43, Климентий сказал:

Да ничего сложно нет... Я напишу пост про это... Время выберу... Подробно покажу как это делается...

Прошу прощения, данный пост был написан?

Климентий Local

Климентий

Posted
Posted
1 час назад, Antur сказал:

Прошу прощения, данный пост был написан?

Нет... Но если интересно, могу сделать...

Просто я заметил тенденцию... Чем сложнее задачи, тем меньше заинтересованных... А обсуждать "в одного" мне не очень интересно...

Выложу материалы...
