Recommended Posts

Posted

Станислав, вы революционер!

Сейчас вас аудиофилы помидорами закидают за пропаганду темброблоков 😂

Хотя я сам за, разумное применение тембров... РА-ЗУМ-НО-Е

  • Like (+1) 1
Posted

Спасибо за схемы

Получается что на рисунке 7, более правильные регуляторы тембра?

На схемотехнику цветомузыки, кстати похоже


Posted
1 минуту назад, CHEL_EV сказал:

На схемотехнику цветомузыки, кстати похоже

Ага... Вместо ламп КУ202Н и вперёд!:smile-03:

  • Smile 2
Posted
19 минут назад, CHEL_EV сказал:

Получается что на рисунке 7, более правильные регуляторы тембра?

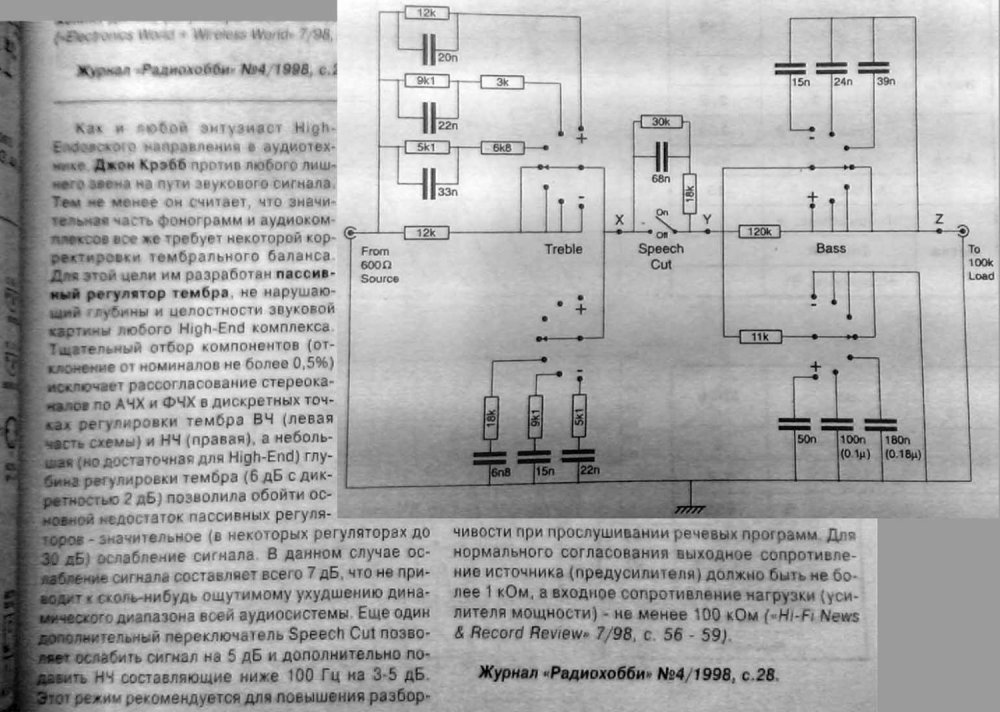

Собственно, тут три фильтра, включённых параллельно: ВЧ, полосовой и НЧ. Полосовых можно ещё добавить, есть и такие схемы.  Вот, например:




  • Like (+1) 1
Posted

Ну а если вернуться к теме, то несколько раз хотел попробовать эту схему, и всё что-то мешало. Так вот, без ироний и прочего, пробовал кто-нибудь эту или подобную? Ведь в РЕАЛЬНОЙ жизни и в РАЗУМНОМ применении действительно бывает, что небольшая коррекция НЧ или ВЧ ну ооох как не помешает!


Posted
Только что, BAA сказал:

Приобрел 1/3 октавник и на этом регулировка тембра закончилась

Об этом и речь. То есть в конкретный момент времени, под конкретные акустические системы и усилитель и в конкретном помещении. А если и колонки и УНЧ периодически меняются? Вот поэтому я и говорю, что коррекция не помешает. Разумеется, только если есть в этом необходимость. 1/3 октавник - как вариант

Posted

В наших реалиях надо бы поднимать низкие частоты.

Кстати, РТ в цепи ООС тоже надо бы осветить. Да и освятить заодно.

Posted
5 часов назад, Cat777 сказал:

Ну а если вернуться к теме, то несколько раз хотел попробовать эту схему,

Не советую - не работает как описано. Проведите моделирование и попробуйте получить описанное...

Posted

Похоже, самым оптимальным вариантом будет банальная тонкомпенсация. Надо поэкспериментировать с разными схемами. Отводы там всякие по одному-два, без отводные и т.д.

Posted
21 час назад, Cat777 сказал:

Ну а если вернуться к теме, то несколько раз хотел попробовать эту схему, и всё что-то мешало. Так вот, без ироний и прочего, пробовал кто-нибудь эту или подобную? Ведь в РЕАЛЬНОЙ жизни и в РАЗУМНОМ применении действительно бывает, что небольшая коррекция НЧ или ВЧ ну ооох как не помешает!


Работал с аналогичными блоками от КИНАПа. Работают хорошо. "Результаты эффективны" (С).

Posted
15 часов назад, alss сказал:

Не советую - не работает как описано. Проведите моделирование и попробуйте получить описанное...



9 минут назад, Xрюн222 сказал:

Работал с аналогичными блоками от КИНАПа. Работают хорошо. "Результаты эффективны" (С).

Так... Мнения уже два, и резко противоположные:smile-11:

Posted
21 час назад, Stan Marsh сказал:

В наших реалиях надо бы поднимать низкие частоты.

Кстати, РТ в цепи ООС тоже надо бы осветить. Да и освятить заодно.

Да и 70 лет тому считалось хор.тоном - низкие только от 0 на подъем (и тот умеренный), высокие - от нуля на завал.

Posted

...остановился на Фендере в своё время, если вдруг возникнет потребность, перебирать уже точно не буду, ибо опробовано...


  • Like (+1) 2
Posted

Всё описание работы есть у Кавалли, сейчас прикреплю. От себя скажу что, все которые пробовал, с пассивными элементами конечно-же, так или иначе, при выполнении своих функции, взаимодействуют с соседними регулировками  и далеко не в лючшую сторону. Fender не режет частоты, чтобы создать видимость под'ёма соседних, для моих ухов так, в самый раз. Ну и каскад усиления к тембрам конечно-же обязателен. На третьей странице начало, перевод для себя. Машинный, гугловский .... но вполне понятный

Усилитель для наушников Fender Tone 12AU7+5687 by Alex Cavalli.pdf

  • Like (+1) 1
  • Thanks (+1) 1
