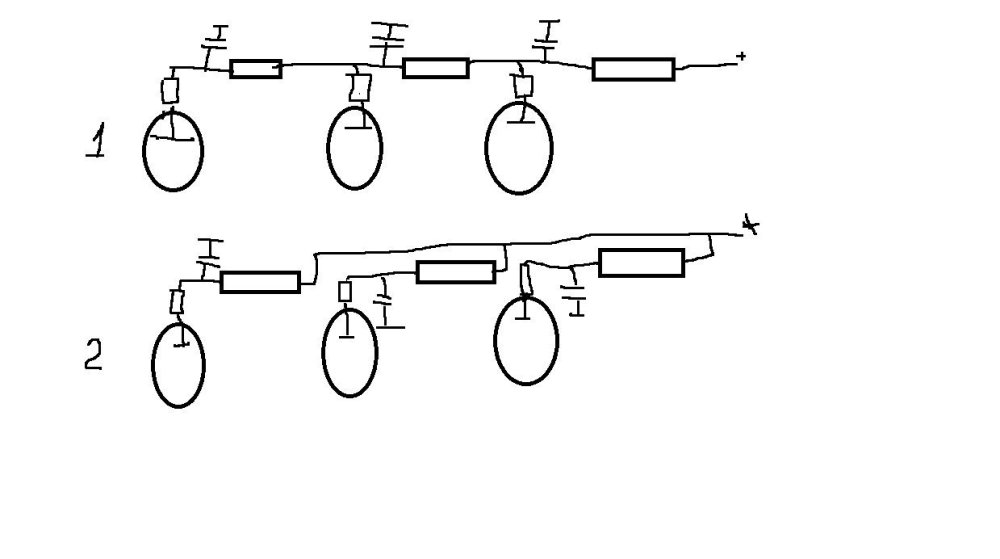

Будет ли разница в характере  звучания от разных включений . обычно применяют 1 вар. мне кажется что 2 будет лучше .


Posted

Смотря в каком устройстве. В первом варианте у левого потребителя число звеньев фильтра больше.

Posted

 Например  в корректоре. В наше время емкость конд , не проблема . Это на счет звеньев.  А тепловой шум от нагрузки на правый крайний рез.?

  • Like (+1) 1
Posted
13 часов назад, Anatolii сказал:

Будет ли разница в характере  звучания от разных включений . обычно применяют 1 вар. мне кажется что 2 будет лучше .


Вторая схема  применяется в основном ПЧ каскадах, там иногда отдельный  RC фильтр даже на 2ю сетку ставят.

Posted
21 hours ago, Anatolii said:

Будет ли разница в характере  звучания от разных включений

При правильном проектировании - нет.

  • Like (+1) 1
Posted
7 часов назад, BAA сказал:

При правильном проектировании - нет.

В свое время я изготовлял корректоры о 3 каскадах . Питание было стаб от 1 параметрического стаб. на 3 каскада  были  регул . элемент был на полевом , в другом бипол  дарлинктон и комб. биполяр + полевой . Затем  как из 1 поста рез. Звучание было  ... одинаковым .От  любых вариантах  рег. элементов . Когда делал на каждый каскад  свой стаб .На дарлингтонах на кт 940а  ( во всех случаях они были регул.) звучание заметно  было лучше , как то прозрачнее что ли .  Если даже стаб. неправильно были спроектированы , но во всех случаях одинаково . Разница была .  Вкл . по 2 вар. не пробовал .хотелось бы услышать обоснование стоит ли биться, кровь проливать . .



ПС . Все время хотел реализовать параллельный стаб. , Но толи ума не хватило  или времени желания . .Читал про него еще на старом АП. по моему Томми  схему опубликовал . , где то в архиве есть .

Posted
53 minutes ago, Stan Marsh said:

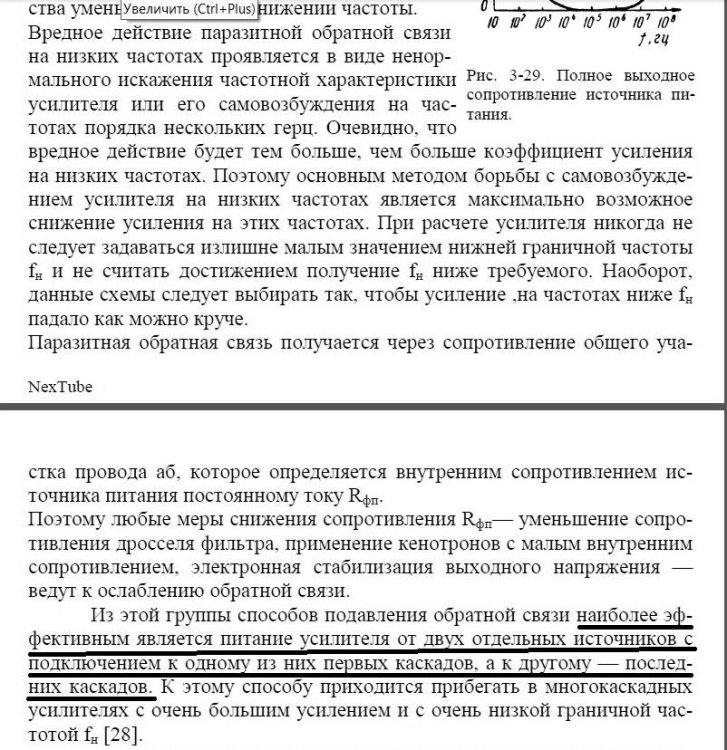

При всём уважении к таланту Броски, он каждую идею доводит до абсурда. Наверно этим и интересен. Есть такой Кук, бывше сербский, тоже сказал без дросселя  - оказалось дорожка как индуктор работала. Тепрерь поздно - гнездо покинуто - можете пообщаться в запрещенных.
