Sonic Frontiers SFL-1

KUE

By KUE
in Repair, upgrade, tips

 Share

Recommended Posts

KUE Proficient

KUE

Posted
Posted

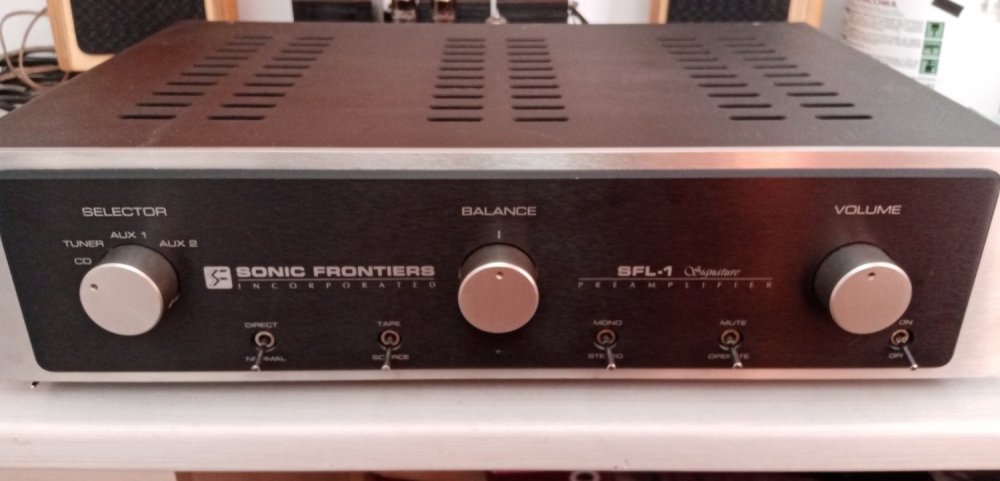

Здравствуйте, господа! Вот такой предварительный усилитель. Хозяин жалуется на повышенный шум на выходе. Усилитель полностью исправен. Схему не нашел, буду благодарен за помощь со схемой. Реально там не сколько шум, сколько фон 100гц. Добавление емкостей в БП ничего не дало. С увеличение уровня громкости фон увеличивается. Даже при РГ в мин. фон присутствует. Пока неспешно пытаюсь методом тыка, что-то понять. Вытащил лампу, фон не изменился. Вынул LF 353, усилитель как играл так и продолжил. Вообще усь какой то уж очень к фону капризный. Подношу руку к плате и уже на расстоянии 15см начинает фон увеличивается.

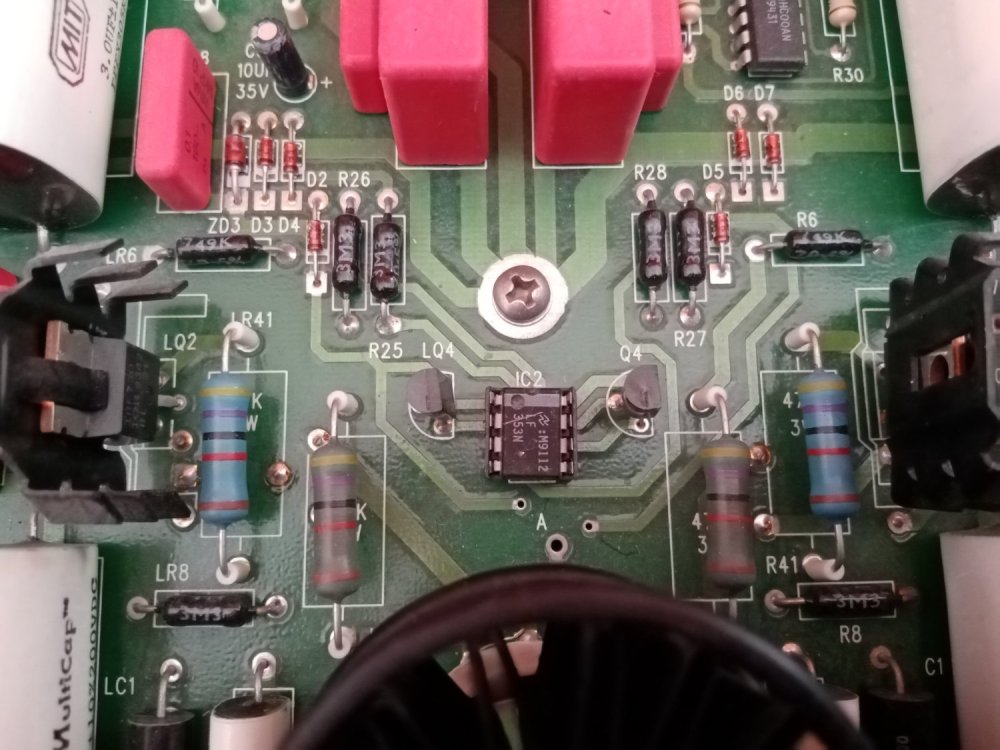

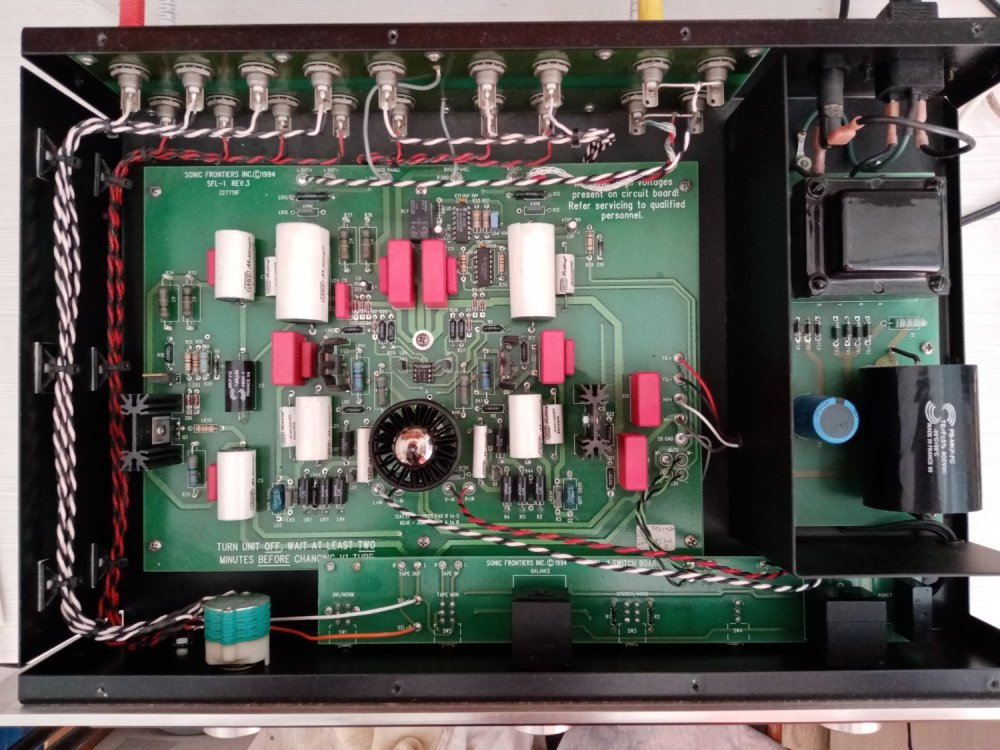

IMG_20240821_121024.thumb.jpg.737081a42eb48ce1d82b57d64ef4008f.jpg   IMG_20240821_121118.thumb.jpg.928a3fb83834b0176952f6c5cfff55ad.jpg    IMG_20240821_121131.thumb.jpg.d2f55454deff80005383cafa12688b38.jpg

При касании РГ фон  увеличивается. Ручка металлическая. Должна звониться с общим как я предполагаю. Не звонится. Снял, увидел:

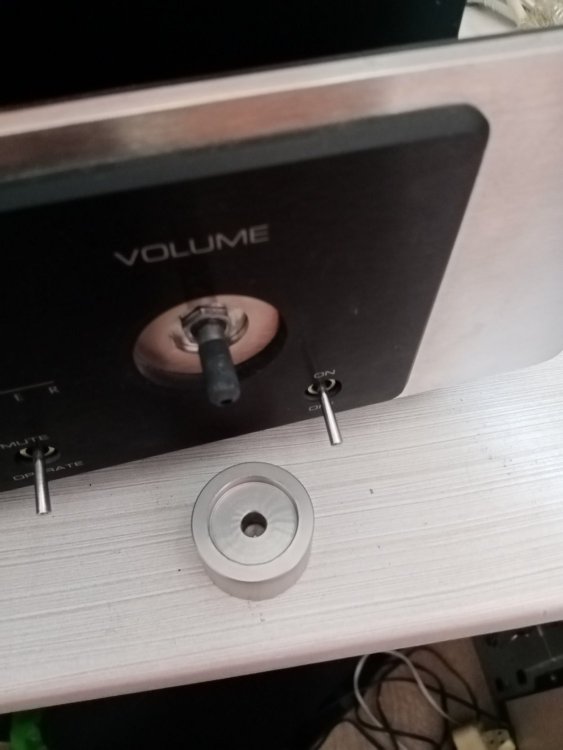

IMG_20240821_143751.thumb.jpg.7d46bf1c4d9c0c60357f66868d22589f.jpg  На валу термоусадка. Это кто-то так апгрейдил или производитель хитро задумал?

А вот кто-то апгрейдил, намотал на выходную скрутку серебряную косичку.


Попробую перенести соединение общей точки планы с корпусом в другое место, может поможет.

KUE Proficient

KUE

Posted
  • Author
Posted

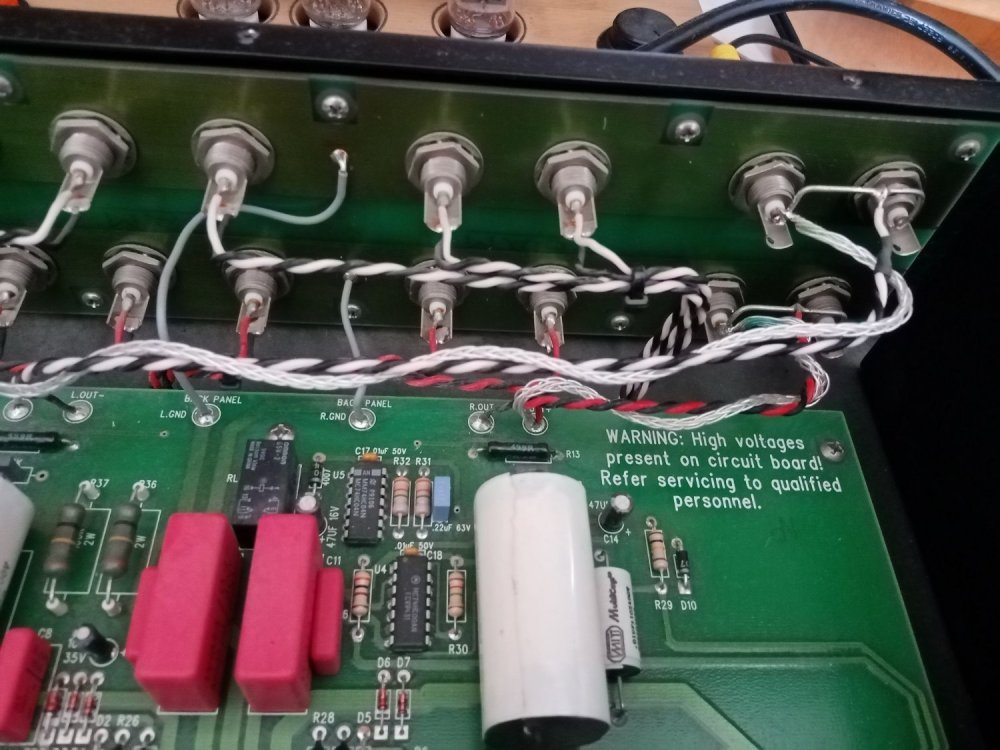

На втором фото (сделать крупнее)видно как все расключено. Термоусадку с вала РГ убрал. Теперь при касании ручки РГ не  фонит (вал на общий звонится). Отверстие в ручке больше диаметром чем вал, поэтому одели термоусадку, чтобы ручка стала по центру.

Схему конечно наворотили. Буду осмысливать.

Сергей А Local

Сергей А

Posted
Posted

Там видно , что корпус на земле розетки, но у нас не трехпроводная сеть. Отключить от розетки и подключить к общему , как мне кажется.

BAA Master

BAA

Posted
Posted

1. У кого сеть не 3-х проводная?
2. Это из безопасности. Способ "отвязки" от сетевой земли известен. Например диодами. Многие японские аппараты не имеют сетевой земли при металлическом  корпусе - там сетевой транс соответствующего исполнения. Хотя фильтр наверное все равно есть, как и ток от Y конденсаторов. Надо сообразить как протекает ток и в нужной точке землю/(общий) соединить с корпусом.
