"L" Корректор .

Anatolii

By Anatolii
in Analog

 Share

Recommended Posts

johnson1496 Master

johnson1496

Posted
Posted
4 часа назад, Anatolii сказал:

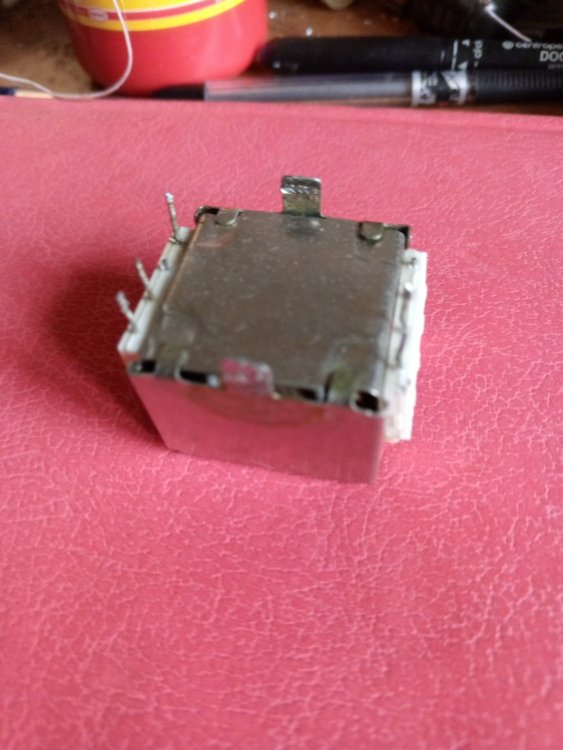

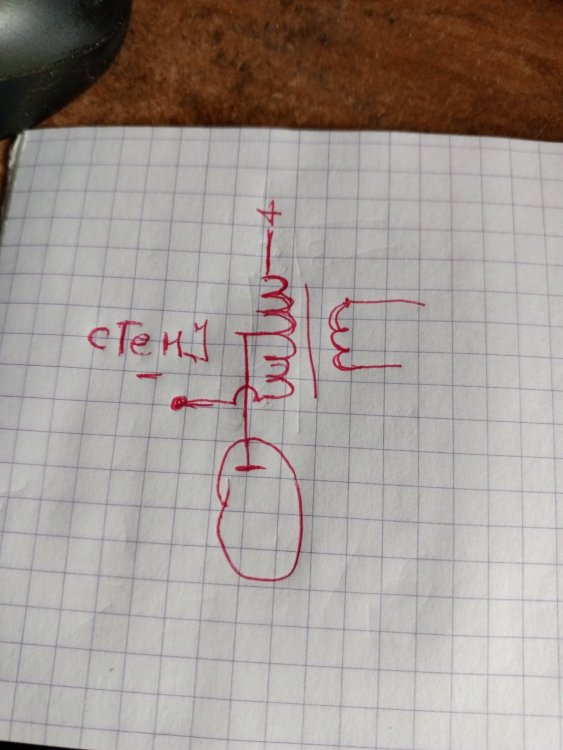

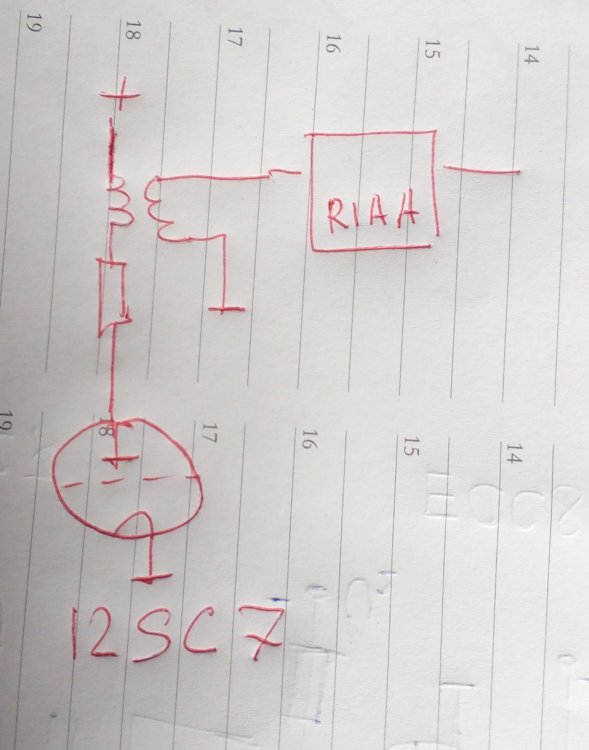

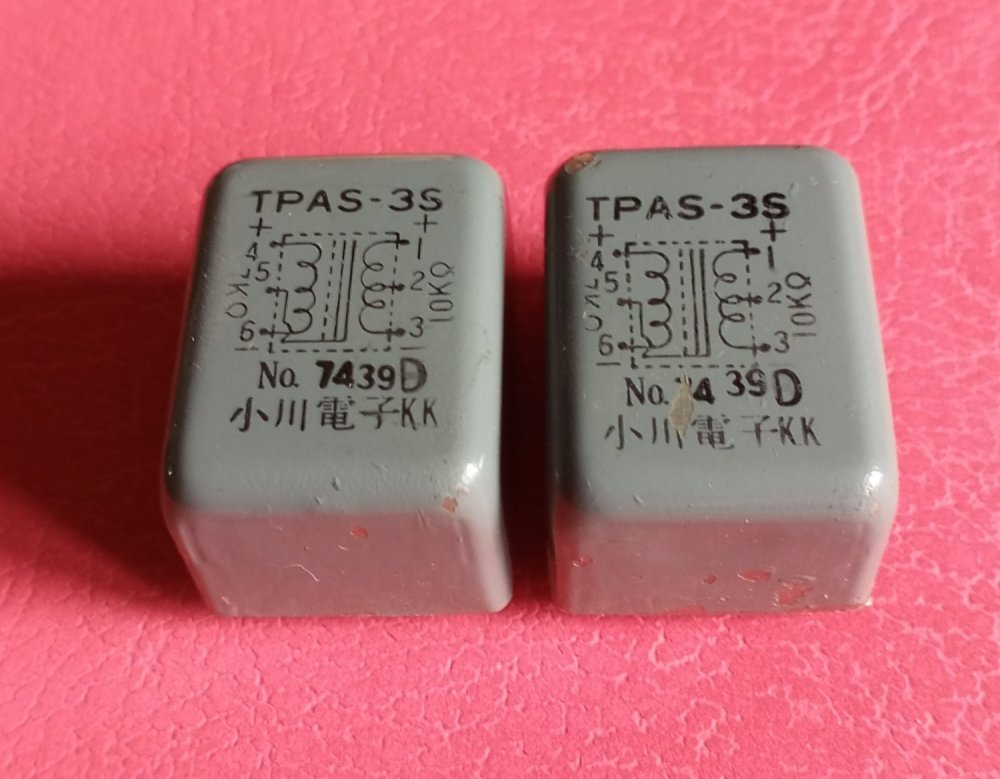

У меня кожный зуд из за наличия одного  конд.  избавиться бы от него .У меня есть перм. трансф. 1/1  ,есть и 7к/10к  ток в аноде  будет прим. 0.8 мА . ( можно и 0,5 сделать ), так что намагничивать их возможно не будут . То что пришло в голову ,это ересь ? или вполне , Прошу  коллег высказаться .  Просто 12SC7 захотелось использовать , а Ri ее ....



Если там пермалой, то ересь при таких токах. Хотя проверьте. PS активное сопротивление обмоток и Ri лампы участвует в формировании АЧХ. Не зря АН ставил КП.

  • Replies 51
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Anatolii
Anatolii

Хотелось корректор  без конденсаторов, совсем без них не вышло . Один все таки пришлось установить . Наблюдая схемные  решения коллег, насчитал их ( конд) от 3 до 9 шт в разных решениях . Считаю что с

Xрюн222
Xрюн222

К модераторам. Возможно, стоит переименовать тему и убрать из нее всякую постороннюю ерунду про, кажется, какой-то там, якобы, корректор на L?

Xрюн222
Xрюн222

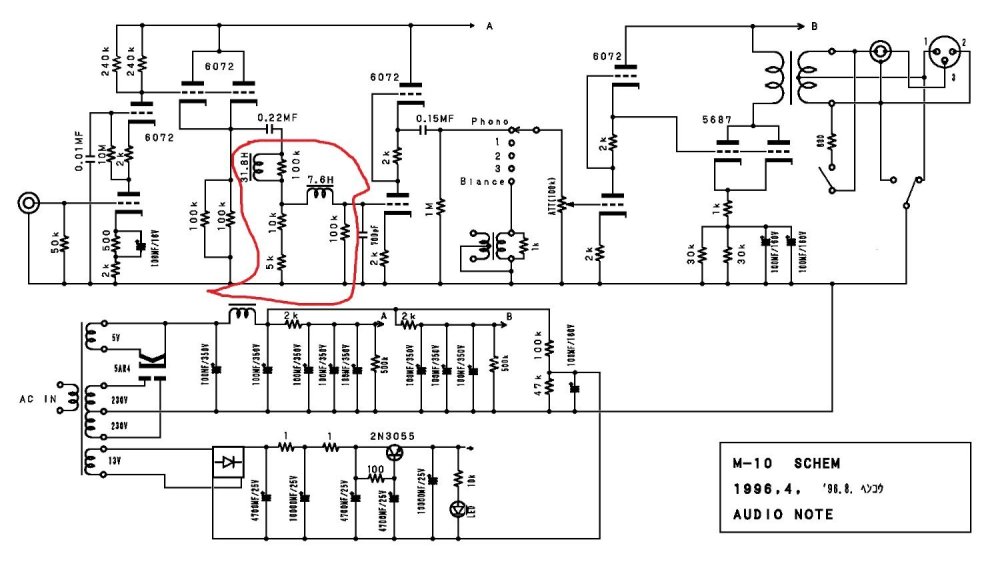

Между 12sc7 и "коррекцией по м10" нет повторителя (как в схеме м10) или есть, но забыли нарисовать?

Posted Images

BAA Master

BAA

Posted
Posted

Там у КП крутизна никакая, хотя выходное меньше килоома. А решение лаборантов на пермаллое - всё может быть, но скорее нет чем да. Хоть стабилизатор тока ставь, а он индуктивности не любит.
