Ремонт колонок Magnat Quantum 673

Valinor
 Share

Recommended Posts

Valinor Local

Valinor

Posted
Posted

Работают у меня давно в качестве околокомпьютерных колонок Magnat Quantum 673. Нареканий не вызывали. Но недавно в одном канале при прослушивании музыки или разговорных видео в ВЧ диапазоне периодически стали проскакивать похрипывания. Перетыкал колонки в разные усилители, хрип в одной колонке так же сохранялся. Хрип еле заметный периодически проскакивает, как мне кажется, при повышении амплитуды сигнала.

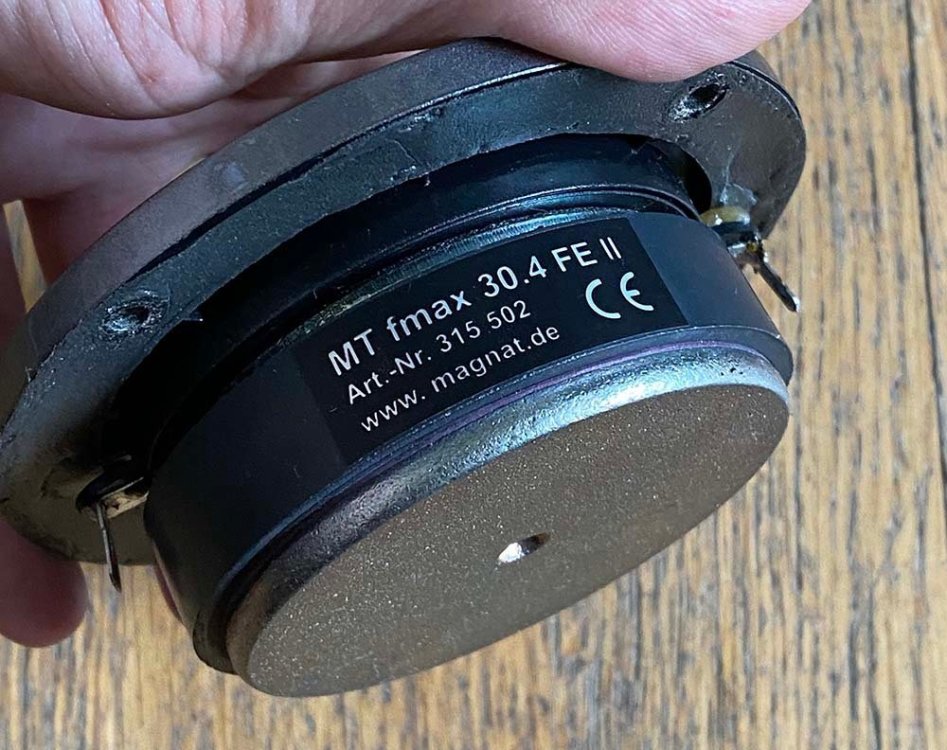

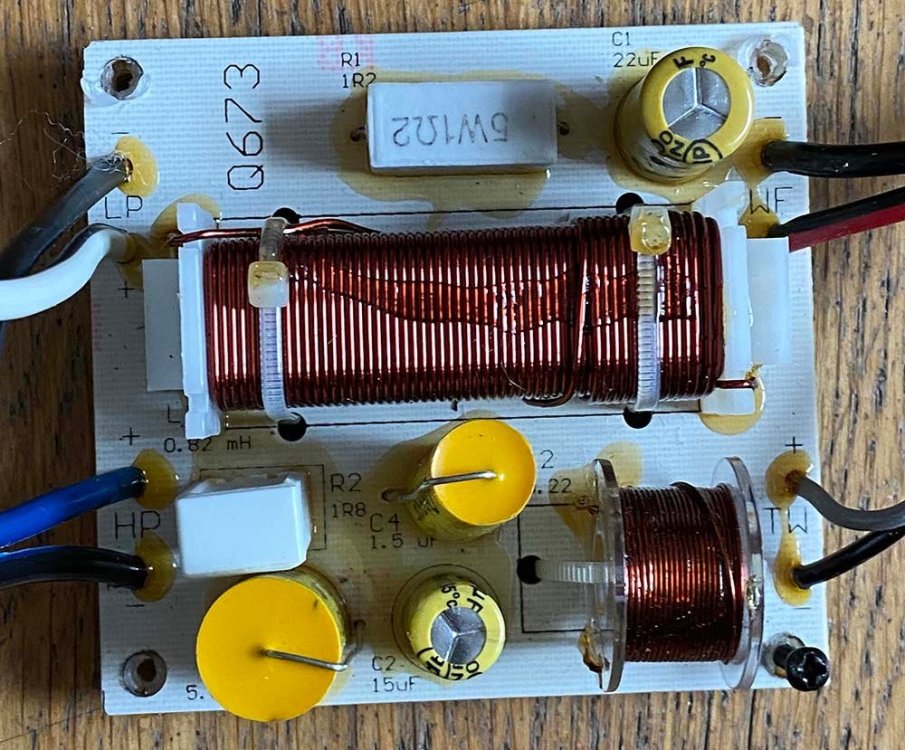

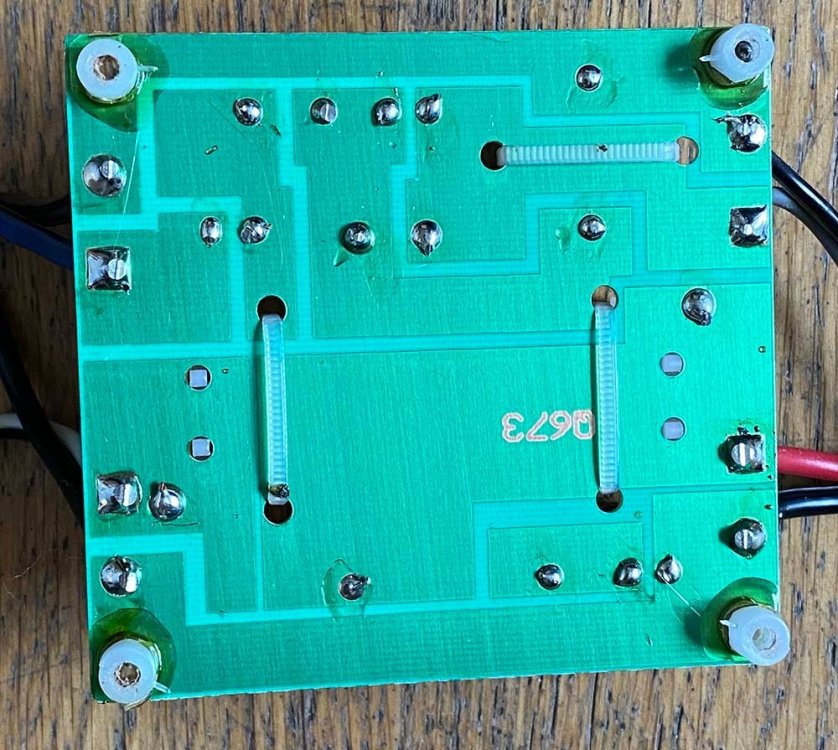

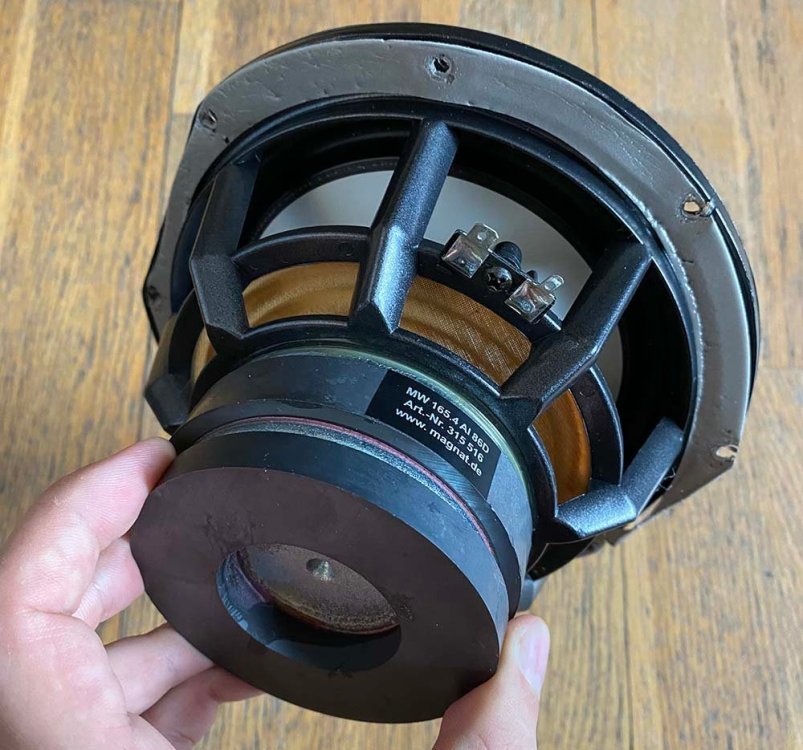

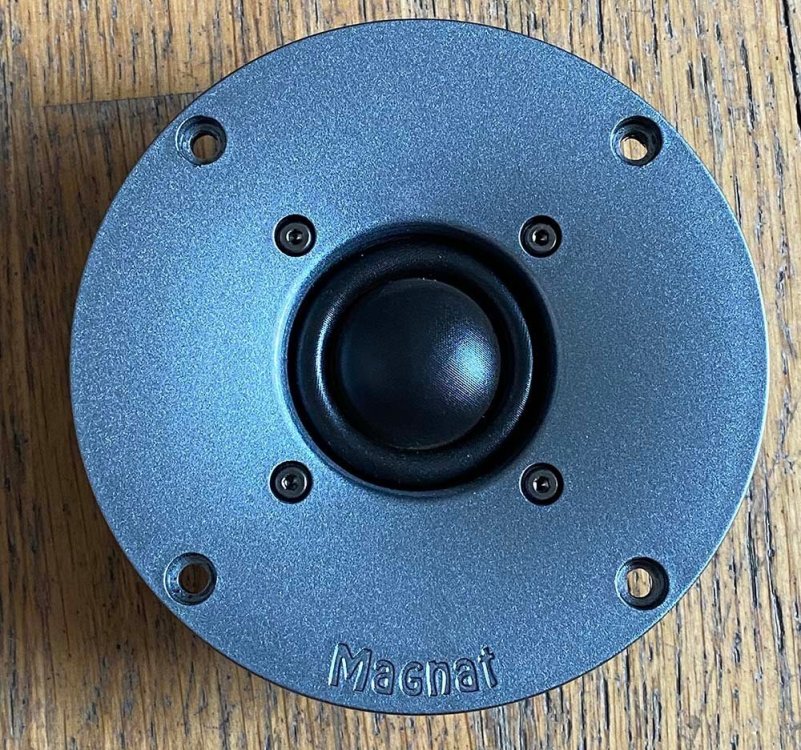

Раскурочил проблемную колонку. Внешне все нормально, вопросов нет, плохих или отвалившихся контактов нет. Вытащил динамики. Внешне выглядят нормально. Мультиметром звоняться. У пищалки показывает 4,2 Ом, у НЧ динамика показывает 3,6 Ом. Вытащил плату фильтра. Потыкал мультиметром в конденсаторы - емкость соответствует надписям на корпусе. Резисторы тоже все в порядке.

В чем может быть проблема?

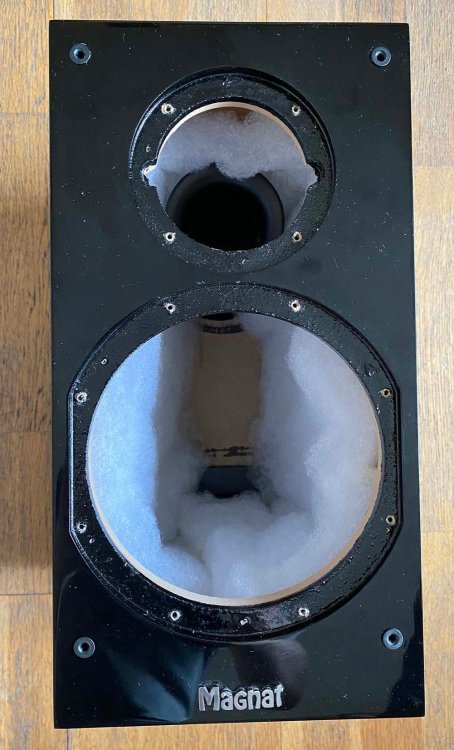

Под спойлером фотки внутренностей:

Спойлер









KonoV Veteran

KonoV

Posted
Posted

Раз разобрали, подключите один динамик, и послушайте, без фильтров и ВЧшки...... потом одну ВЧшку...... или наоборот...... Был динамик, при определённых амплитудах изгибался токопровод на катушку который, и шуршал.....  один..... подогнул чутка и всё норм...... у вас не видно мне, посмотрите...... Вдруг......

  • Like (+1) 1
  • Thanks (+1) 1
Valinor Local

Valinor

Posted
  • Author
Posted

Послушал каждый динамик по-отдельности - проблем не заметил.

В итоге вместо съемных клемм на динамиках припаял провода напрямую без них. Т.к. на плюсовой клемме ВЧ динамика было очень много нитрокраски. Моя единственная версия хрипов была в плохом контакте. Собрал обратно. Пока полет нормальный.

  • Like (+1) 2
